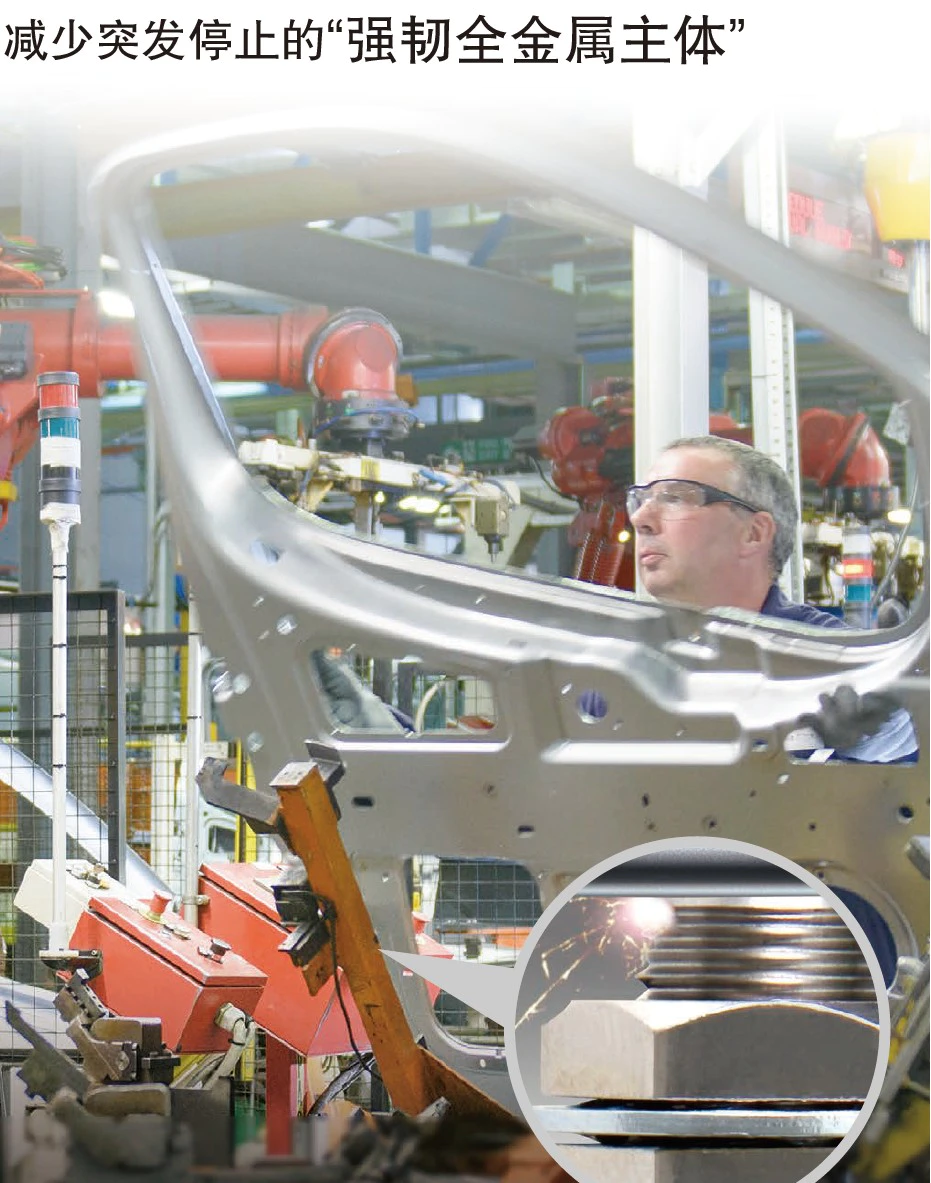

E2EW系列用于焊装工位的接近传感器

品牌：

Hot 复制链接

类别：

型号：

E2EW系列

电话： 021-31268353 ( 7x24小时技术服务 )
在线咨询 QQ在线加微信

品牌推荐

E2ER / E2ERZ 抑制因切削油进入而导致的故障，耐切削油的接近传感器

E2E / E2EQ NEXT系列超长距离检测 M30可达40mm

E2B系列新标准经济型接近传感器，适用各种场合，全机种·高品质·低价格

E2E(-Z)系列接近传感器高级的性能和品质

E2E (小径型) 超小型接近传感器，安装异常“轻松”!

E2EM 长距离型接近传感器

产品推荐

E2ER / E2ERZ 抑制因切削油进入而导致的故障，耐切削油的接近传感器

E2E / E2EQ NEXT系列超长距离检测 M30可达40mm

E2B系列新标准经济型接近传感器，适用各种场合，全机种·高品质·低价格

E2E(-Z)系列接近传感器高级的性能和品质

E2E (小径型) 超小型接近传感器，安装异常“轻松”!

E2EM 长距离型接近传感器

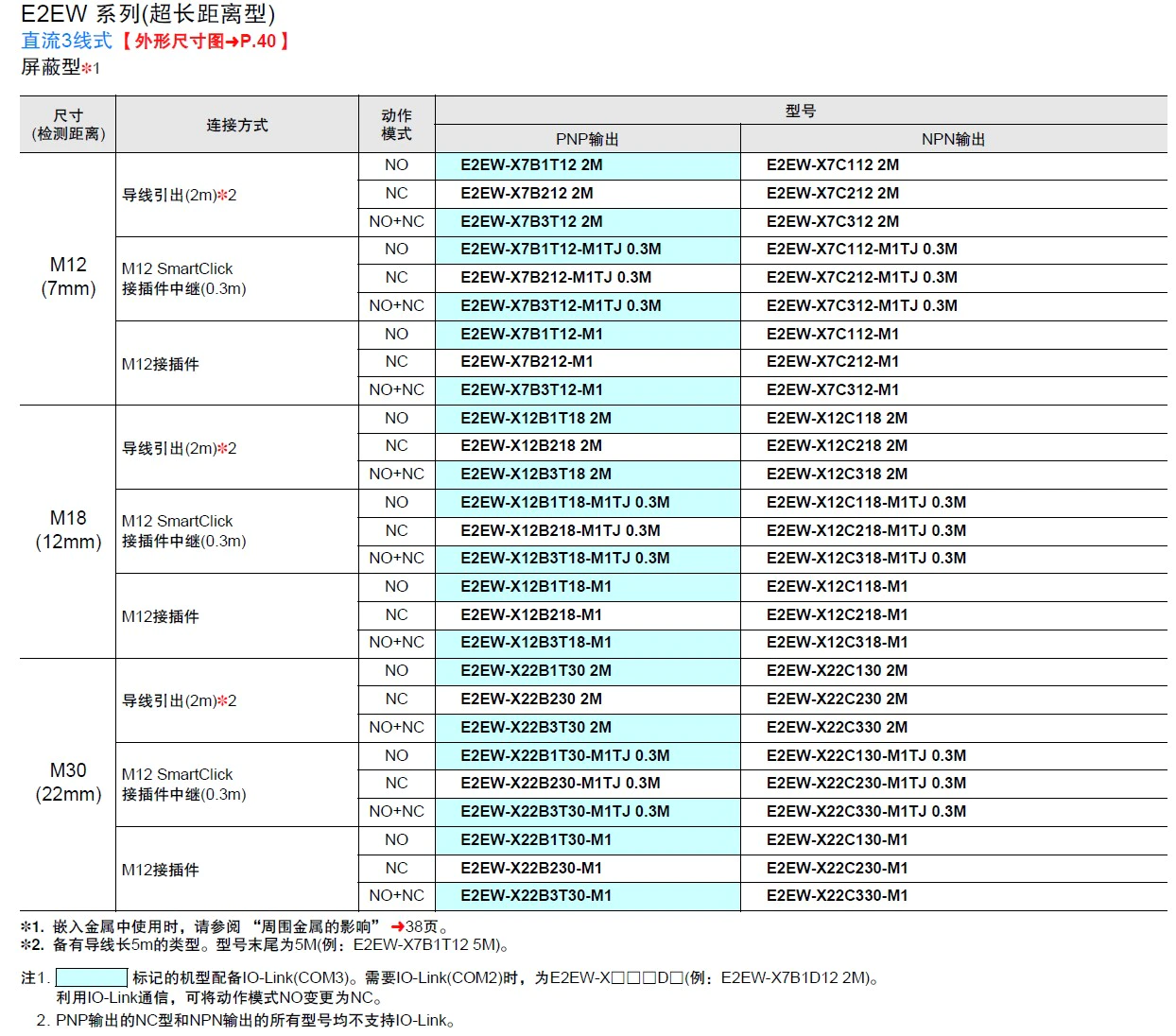

E2EW 系列(超长距离型)

直流3线式

**屏蔽型*1**

尺寸 (检测距离)	连接方式	动作模式	型号
尺寸 (检测距离)	连接方式	动作模式	PNP输出	NPN输出
M12 (7mm)	导线引出(2m)*2	NO	E2EW-X7B1T12 2M	E2EW-X7C112 2M
		NC	E2EW-X7B212 2M	E2EW-X7C212 2M
		NO+NC	E2EW-X7B3T12 2M	E2EW-X7C312 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-X7B1T12-M1TJ 0.3M	E2EW-X7C112-M1TJ 0.3M
		NC	E2EW-X7B212-M1TJ 0.3M	E2EW-X7C212-M1TJ 0.3M
		NO+NC	E2EW-X7B3T12-M1TJ 0.3M	E2EW-X7C312-M1TJ 0.3M
	M12接插件	NO	E2EW-X7B1T12-M1	E2EW-X7C112-M1
		NC	E2EW-X7B212-M1	E2EW-X7C212-M1
		NO+NC	E2EW-X7B3T12-M1	E2EW-X7C312-M1
M18 (12mm)	导线引出(2m)*2	NO	E2EW-X12B1T18 2M	E2EW-X12C118 2M
		NC	E2EW-X12B218 2M	E2EW-X12C218 2M
		NO+NC	E2EW-X12B3T18 2M	E2EW-X12C318 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-X12B1T18-M1TJ 0.3M	E2EW-X12C118-M1TJ 0.3M
		NC	E2EW-X12B218-M1TJ 0.3M	E2EW-X12C218-M1TJ 0.3M
		NO+NC	E2EW-X12B3T18-M1TJ 0.3M	E2EW-X12C318-M1TJ 0.3M
	M12接插件	NO	E2EW-X12B1T18-M1	E2EW-X12C118-M1
		NC	E2EW-X12B218-M1	E2EW-X12C218-M1
		NO+NC	E2EW-X12B3T18-M1	E2EW-X12C318-M1
M30 (22mm)	导线引出(2m)*2	NO	E2EW-X22B1T30 2M	E2EW-X22C130 2M
		NC	E2EW-X22B230 2M	E2EW-X22C230 2M
		NO+NC	E2EW-X22B3T30 2M	E2EW-X22C330 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-X22B1T30-M1TJ 0.3M	E2EW-X22C130-M1TJ 0.3M
		NC	E2EW-X22B230-M1TJ 0.3M	E2EW-X22C230-M1TJ 0.3M
		NO+NC	E2EW-X22B3T30-M1TJ 0.3M	E2EW-X22C330-M1TJ 0.3M
	M12接插件	NO	E2EW-X22B1T30-M1	E2EW-X22C130-M1
		NC	E2EW-X22B230-M1	E2EW-X22C230-M1
		NO+NC	E2EW-X22B3T30-M1	E2EW-X22C330-M1

*1. 嵌入金属中使用时，请参阅样本“周围金属的影响”。
*2. 备有导线长5m的类型。型号末尾为5M(例：E2EW-X7B1T12 5M)。
注1. ※标记的机型配备IO-Link(COM3)。需要IO-Link(COM2)时，为E2EW-X□□□D□(例：E2EW-X7B1D12 2M)。
　　利用IO-Link通信，可将动作模式NO变更为NC。
　2. PNP输出的NC型和NPN输出的所有型号均不支持IO-Link。

【PREMIUM型】

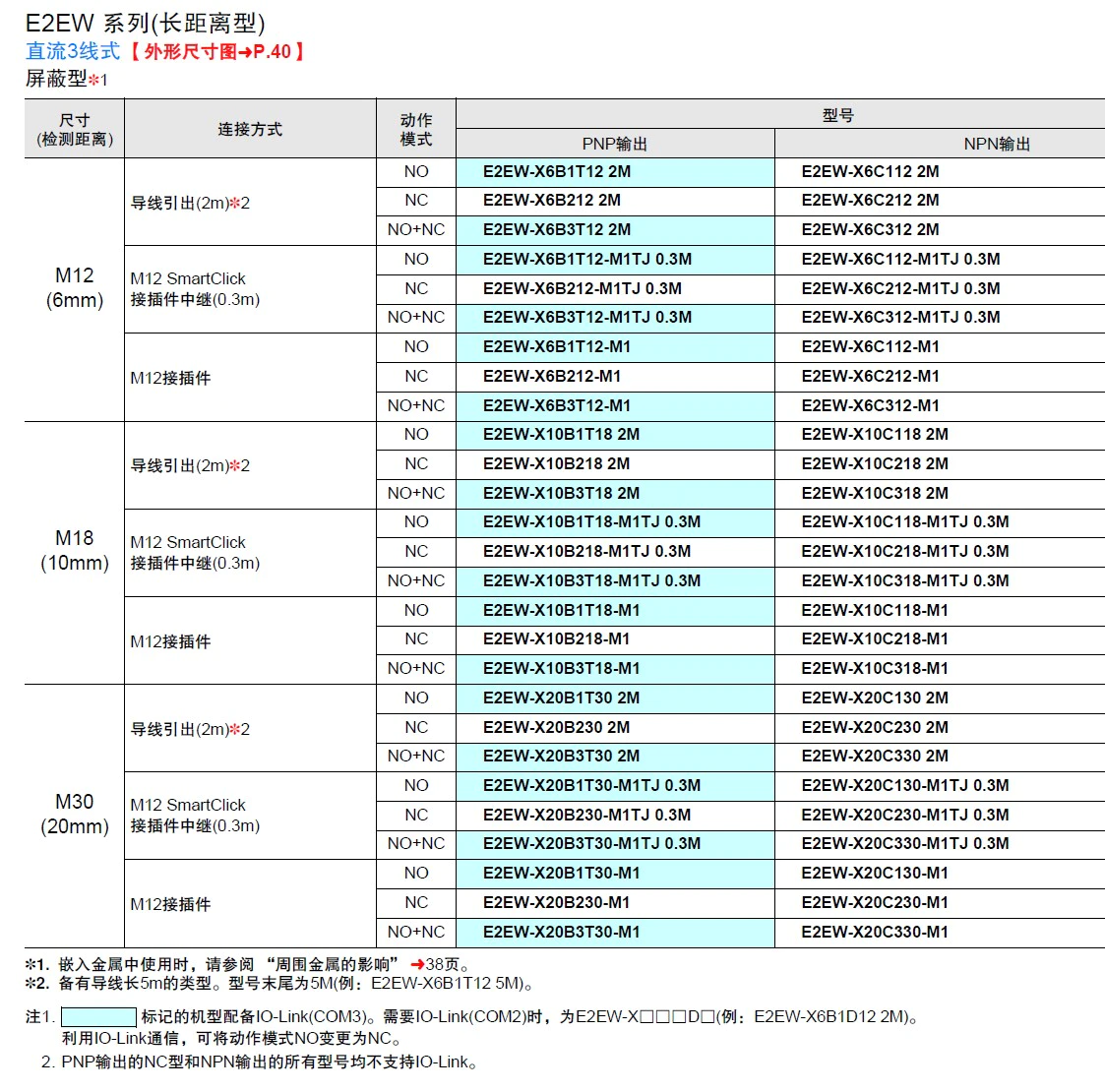

E2EW 系列(长距离型)

直流3线式

**屏蔽型*1**

尺寸 (检测距离)	连接方式	动作模式	型号
尺寸 (检测距离)	连接方式	动作模式	PNP输出	NPN输出
M12 (6mm)	导线引出(2m)*2	NO	E2EW-X6B1T12 2M	E2EW-X6C112 2M
		NC	E2EW-X6B212 2M	E2EW-X6C212 2M
		NO+NC	E2EW-X6B3T12 2M	E2EW-X6C312 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-X6B1T12-M1TJ 0.3M	E2EW-X6C112-M1TJ 0.3M
		NC	E2EW-X6B212-M1TJ 0.3M	E2EW-X6C212-M1TJ 0.3M
		NO+NC	E2EW-X6B3T12-M1TJ 0.3M	E2EW-X6C312-M1TJ 0.3M
	M12接插件	NO	E2EW-X6B1T12-M1	E2EW-X6C112-M1
		NC	E2EW-X6B212-M1	E2EW-X6C212-M1
		NO+NC	E2EW-X6B3T12-M1	E2EW-X6C312-M1
M18 (10mm)	导线引出(2m)*2	NO	E2EW-X10B1T18 2M	E2EW-X10C118 2M
		NC	E2EW-X10B218 2M	E2EW-X10C218 2M
		NO+NC	E2EW-X10B3T18 2M	E2EW-X10C318 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-X10B1T18-M1TJ 0.3M	E2EW-X10C118-M1TJ 0.3M
		NC	E2EW-X10B218-M1TJ 0.3M	E2EW-X10C218-M1TJ 0.3M
		NO+NC	E2EW-X10B3T18-M1TJ 0.3M	E2EW-X10C318-M1TJ 0.3M
	M12接插件	NO	E2EW-X10B1T18-M1	E2EW-X10C118-M1
		NC	E2EW-X10B218-M1	E2EW-X10C218-M1
		NO+NC	E2EW-X10B3T18-M1	E2EW-X10C318-M1
M30 (20mm)	导线引出(2m)*2	NO	E2EW-X20B1T30 2M	E2EW-X20C130 2M
		NC	E2EW-X20B230 2M	E2EW-X20C230 2M
		NO+NC	E2EW-X20B3T30 2M	E2EW-X20C330 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-X20B1T30-M1TJ 0.3M	E2EW-X20C130-M1TJ 0.3M
		NC	E2EW-X20B230-M1TJ 0.3M	E2EW-X20C230-M1TJ 0.3M
		NO+NC	E2EW-X20B3T30-M1TJ 0.3M	E2EW-X20C330-M1TJ 0.3M
	M12接插件	NO	E2EW-X20B1T30-M1	E2EW-X20C130-M1
		NC	E2EW-X20B230-M1	E2EW-X20C230-M1
		NO+NC	E2EW-X20B3T30-M1	E2EW-X20C330-M1

*1. 嵌入金属中使用时，请参阅样本“周围金属的影响”。
*2. 备有导线长5m的类型。型号末尾为5M(例：E2EW-X6B1T12 5M)。
注1. ※标记的机型配备IO-Link(COM3)。需要IO-Link(COM2)时，为E2EW-X□□□D□(例：E2EW-X6B1D12 2M)。
　　利用IO-Link通信，可将动作模式NO变更为NC。
　2. PNP输出的NC型和NPN输出的所有型号均不支持IO-Link。

【PREMIUM型】

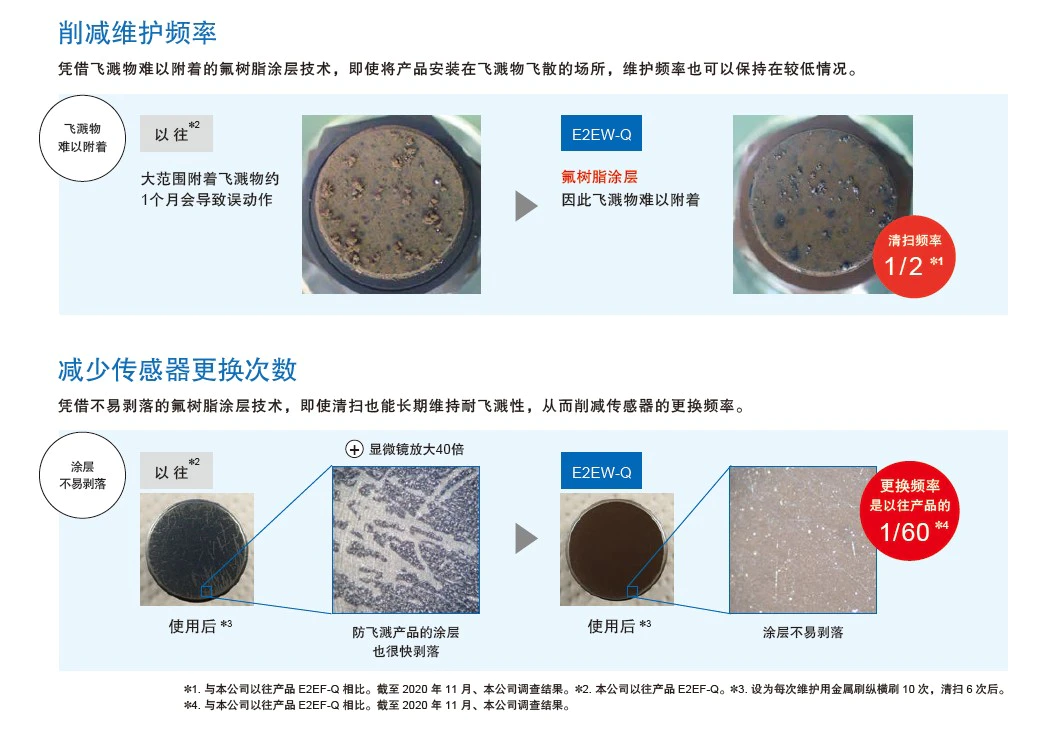

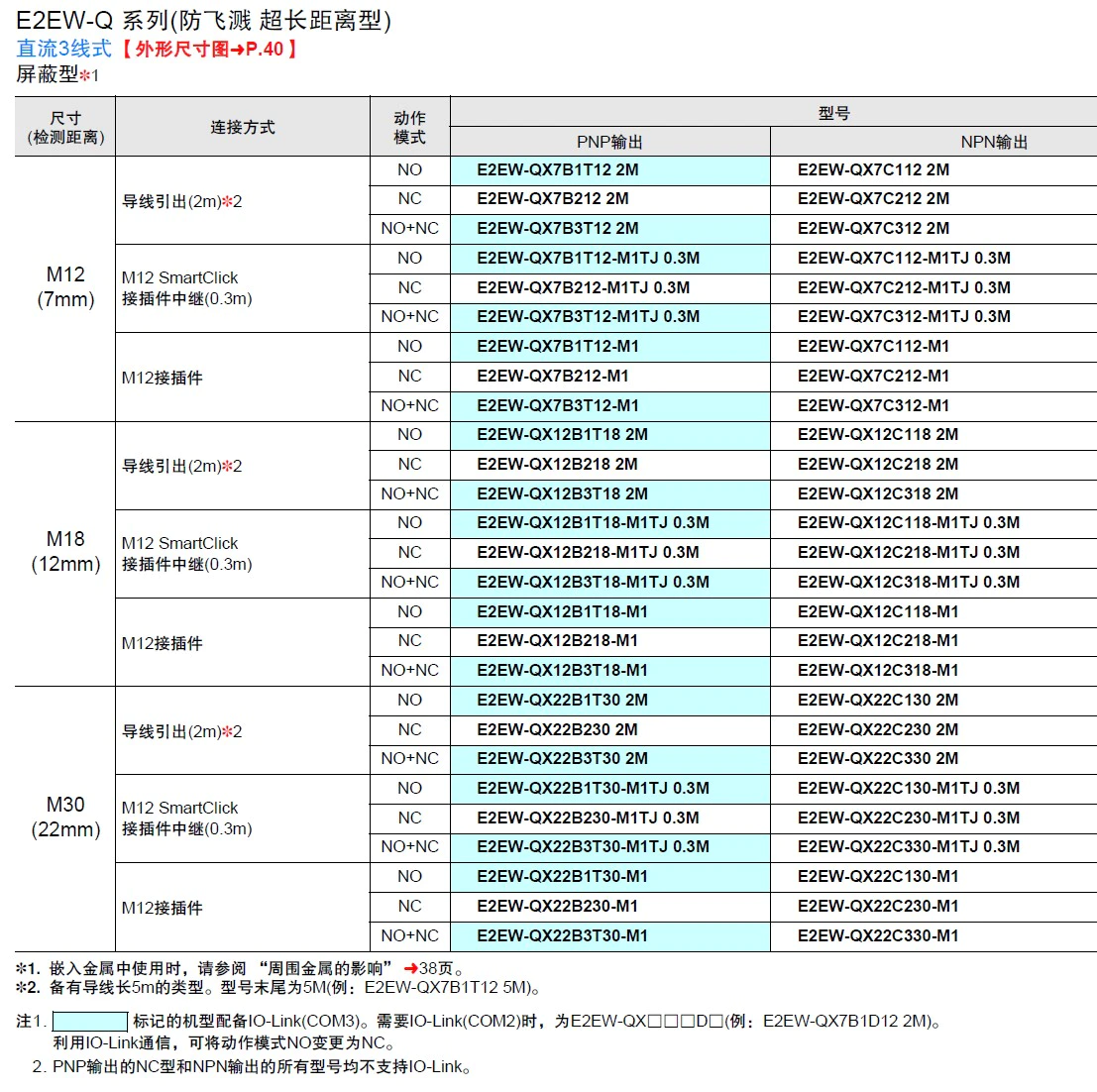

E2EW-Q 系列(防飞溅超长距离型)

直流3线式

**屏蔽型*1**

尺寸 (检测距离)	连接方式	动作模式	型号
尺寸 (检测距离)	连接方式	动作模式	PNP输出	NPN输出
M12 (7mm)	导线引出(2m)*2	NO	E2EW-QX7B1T12 2M	E2EW-QX7C112 2M
		NC	E2EW-QX7B212 2M	E2EW-QX7C212 2M
		NO+NC	E2EW-QX7B3T12 2M	E2EW-QX7C312 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-QX7B1T12-M1TJ 0.3M	E2EW-QX7C112-M1TJ 0.3M
		NC	E2EW-QX7B212-M1TJ 0.3M	E2EW-QX7C212-M1TJ 0.3M
		NO+NC	E2EW-QX7B3T12-M1TJ 0.3M	E2EW-QX7C312-M1TJ 0.3M
	M12接插件	NO	E2EW-QX7B1T12-M1	E2EW-QX7C112-M1
		NC	E2EW-QX7B212-M1	E2EW-QX7C212-M1
		NO+NC	E2EW-QX7B3T12-M1	E2EW-QX7C312-M1
M18 (12mm)	导线引出(2m)*2	NO	E2EW-QX12B1T18 2M	E2EW-QX12C118 2M
		NC	E2EW-QX12B218 2M	E2EW-QX12C218 2M
		NO+NC	E2EW-QX12B3T18 2M	E2EW-QX12C318 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-QX12B1T18-M1TJ 0.3M	E2EW-QX12C118-M1TJ 0.3M
		NC	E2EW-QX12B218-M1TJ 0.3M	E2EW-QX12C218-M1TJ 0.3M
		NO+NC	E2EW-QX12B3T18-M1TJ 0.3M	E2EW-QX12C318-M1TJ 0.3M
	M12接插件	NO	E2EW-QX12B1T18-M1	E2EW-QX12C118-M1
		NC	E2EW-QX12B218-M1	E2EW-QX12C218-M1
		NO+NC	E2EW-QX12B3T18-M1	E2EW-QX12C318-M1
M30 (22mm)	导线引出(2m)*2	NO	E2EW-QX22B1T30 2M	E2EW-QX22C130 2M
		NC	E2EW-QX22B230 2M	E2EW-QX22C230 2M
		NO+NC	E2EW-QX22B3T30 2M	E2EW-QX22C330 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-QX22B1T30-M1TJ 0.3M	E2EW-QX22C130-M1TJ 0.3M
		NC	E2EW-QX22B230-M1TJ 0.3M	E2EW-QX22C230-M1TJ 0.3M
		NO+NC	E2EW-QX22B3T30-M1TJ 0.3M	E2EW-QX22C330-M1TJ 0.3M
	M12接插件	NO	E2EW-QX22B1T30-M1	E2EW-QX22C130-M1
		NC	E2EW-QX22B230-M1	E2EW-QX22C230-M1
		NO+NC	E2EW-QX22B3T30-M1	E2EW-QX22C330-M1

*1. 嵌入金属中使用时，请参阅样本“周围金属的影响”。
*2. 备有导线长5m的类型。型号末尾为5M(例：E2EW-QX7B1T12 5M)。
注1. ※标记的机型配备IO-Link(COM3)。需要IO-Link(COM2)时，为E2EW-QX□□□D□(例：E2EW-QX7B1D12 2M)。
　　利用IO-Link通信，可将动作模式NO变更为NC。
　2. PNP输出的NC型和NPN输出的所有型号均不支持IO-Link。

【PREMIUM型】

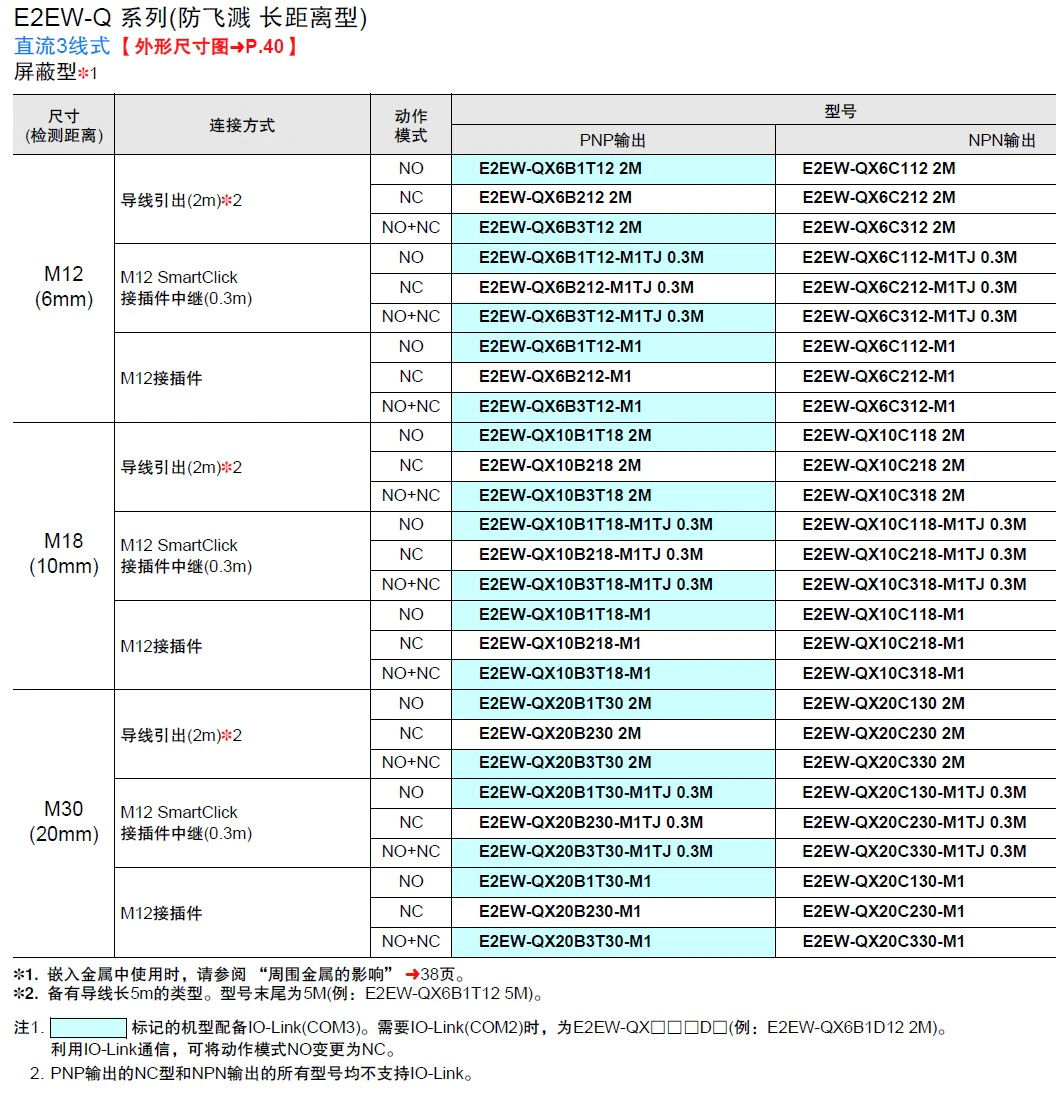

E2EW-Q 系列(防飞溅长距离型)

直流3线式

**屏蔽型*1**

尺寸 (检测距离)	连接方式	动作模式	型号
尺寸 (检测距离)	连接方式	动作模式	PNP输出	NPN输出
M12 (6mm)	导线引出(2m)*2	NO	E2EW-QX6B1T12 2M	E2EW-QX6C112 2M
		NC	E2EW-QX6B212 2M	E2EW-QX6C212 2M
		NO+NC	E2EW-QX6B3T12 2M	E2EW-QX6C312 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-QX6B1T12-M1TJ 0.3M	E2EW-QX6C112-M1TJ 0.3M
		NC	E2EW-QX6B212-M1TJ 0.3M	E2EW-QX6C212-M1TJ 0.3M
		NO+NC	E2EW-QX6B3T12-M1TJ 0.3M	E2EW-QX6C312-M1TJ 0.3M
	M12接插件	NO	E2EW-QX6B1T12-M1	E2EW-QX6C112-M1
		NC	E2EW-QX6B212-M1	E2EW-QX6C212-M1
		NO+NC	E2EW-QX6B3T12-M1	E2EW-QX6C312-M1
M18 (10mm)	导线引出(2m)*2	NO	E2EW-QX10B1T18 2M	E2EW-QX10C118 2M
		NC	E2EW-QX10B218 2M	E2EW-QX10C218 2M
		NO+NC	E2EW-QX10B3T18 2M	E2EW-QX10C318 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-QX10B1T18-M1TJ 0.3M	E2EW-QX10C118-M1TJ 0.3M
		NC	E2EW-QX10B218-M1TJ 0.3M	E2EW-QX10C218-M1TJ 0.3M
		NO+NC	E2EW-QX10B3T18-M1TJ 0.3M	E2EW-QX10C318-M1TJ 0.3M
	M12接插件	NO	E2EW-QX10B1T18-M1	E2EW-QX10C118-M1
		NC	E2EW-QX10B218-M1	E2EW-QX10C218-M1
		NO+NC	E2EW-QX10B3T18-M1	E2EW-QX10C318-M1
M30 (20mm)	导线引出(2m)*2	NO	E2EW-QX20B1T30 2M	E2EW-QX20C130 2M
		NC	E2EW-QX20B230 2M	E2EW-QX20C230 2M
		NO+NC	E2EW-QX20B3T30 2M	E2EW-QX20C330 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-QX20B1T30-M1TJ 0.3M	E2EW-QX20C130-M1TJ 0.3M
		NC	E2EW-QX20B230-M1TJ 0.3M	E2EW-QX20C230-M1TJ 0.3M
		NO+NC	E2EW-QX20B3T30-M1TJ 0.3M	E2EW-QX20C330-M1TJ 0.3M
	M12接插件	NO	E2EW-QX20B1T30-M1	E2EW-QX20C130-M1
		NC	E2EW-QX20B230-M1	E2EW-QX20C230-M1
		NO+NC	E2EW-QX20B3T30-M1	E2EW-QX20C330-M1

*1. 嵌入金属中使用时，请参阅样本“周围金属的影响”。
*2. 备有导线长5m的类型。型号末尾为5M(例：E2EW-QX6B1T12 5M)。
注1.※ 标记的机型配备IO-Link(COM3)。需要IO-Link(COM2)时，为E2EW-QX□□□D□(例：E2EW-QX6B1D12 2M)。
　　利用IO-Link通信，可将动作模式NO变更为NC。
　2. PNP输出的NC型和NPN输出的所有型号均不支持IO-Link。

【基本机型】

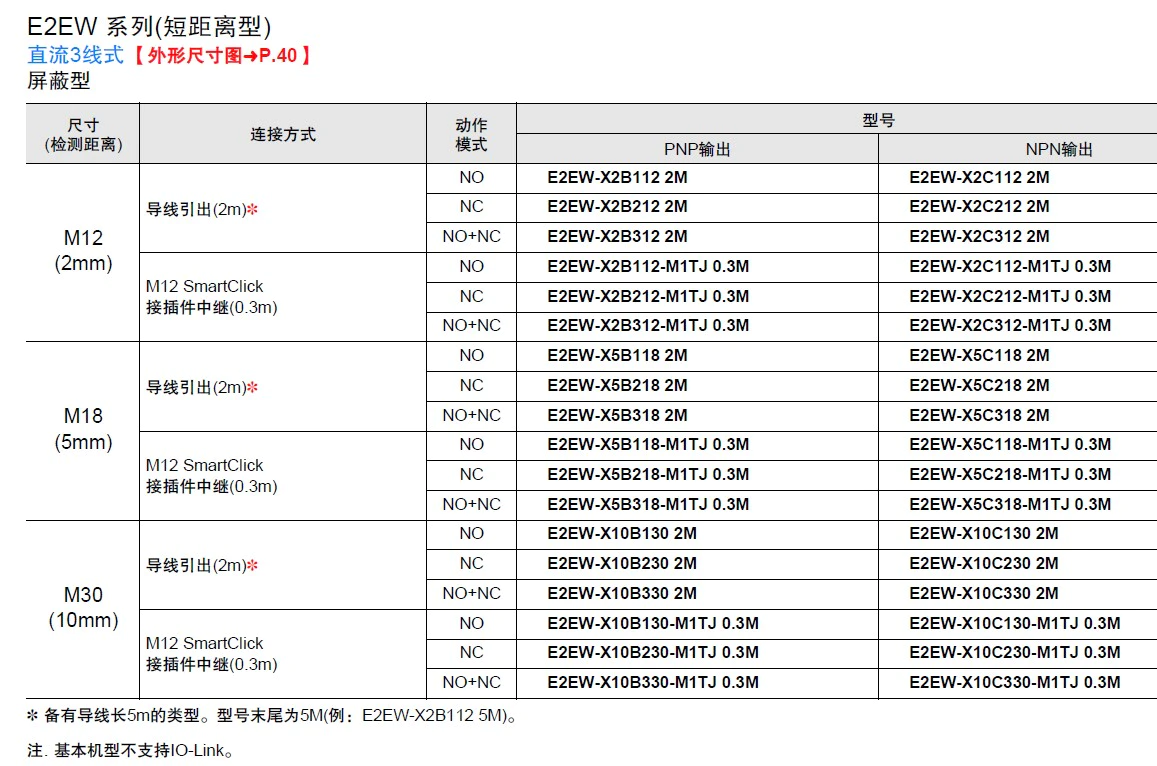

E2EW 系列(短距离型)

直流3线式

屏蔽型

尺寸 (检测距离)	连接方式	动作模式	型号
尺寸 (检测距离)	连接方式	动作模式	PNP输出	NPN输出
M12 (2mm)	导线引出(2m)*	NO	E2EW-X2B112 2M	E2EW-X2C112 2M
		NC	E2EW-X2B212 2M	E2EW-X2C212 2M
		NO+NC	E2EW-X2B312 2M	E2EW-X2C312 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-X2B112-M1TJ 0.3M	E2EW-X2C112-M1TJ 0.3M
		NC	E2EW-X2B212-M1TJ 0.3M	E2EW-X2C212-M1TJ 0.3M
		NO+NC	E2EW-X2B312-M1TJ 0.3M	E2EW-X2C312-M1TJ 0.3M
M18 (5mm)	导线引出(2m)*	NO	E2EW-X5B118 2M	E2EW-X5C118 2M
		NC	E2EW-X5B218 2M	E2EW-X5C218 2M
		NO+NC	E2EW-X5B318 2M	E2EW-X5C318 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-X5B118-M1TJ 0.3M	E2EW-X5C118-M1TJ 0.3M
		NC	E2EW-X5B218-M1TJ 0.3M	E2EW-X5C218-M1TJ 0.3M
		NO+NC	E2EW-X5B318-M1TJ 0.3M	E2EW-X5C318-M1TJ 0.3M
M30 (10mm)	导线引出(2m)*	NO	E2EW-X10B130 2M	E2EW-X10C130 2M
		NC	E2EW-X10B230 2M	E2EW-X10C230 2M
		NO+NC	E2EW-X10B330 2M	E2EW-X10C330 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-X10B130-M1TJ 0.3M	E2EW-X10C130-M1TJ 0.3M
		NC	E2EW-X10B230-M1TJ 0.3M	E2EW-X10C230-M1TJ 0.3M
		NO+NC	E2EW-X10B330-M1TJ 0.3M	E2EW-X10C330-M1TJ 0.3M

*备有导线长5m的类型。型号末尾为5M(例：E2EW-X2B112 5M)。
注. 基本机型不支持IO-Link。

【基本机型】

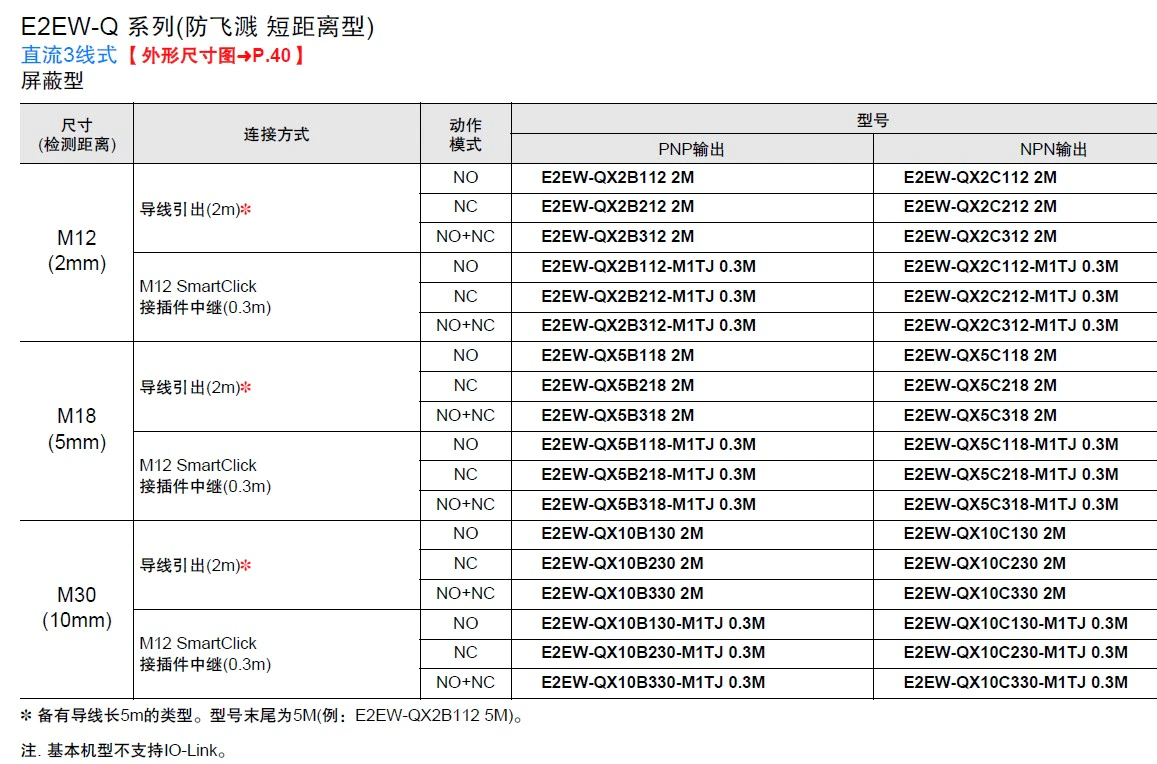

E2EW-Q 系列(防飞溅短距离型)

直流3线式

屏蔽型

尺寸 (检测距离)	连接方式	动作模式	型号
尺寸 (检测距离)	连接方式	动作模式	PNP输出	NPN输出
M12 (2mm)	导线引出(2m)*	NO	E2EW-QX2B112 2M	E2EW-QX2C112 2M
		NC	E2EW-QX2B212 2M	E2EW-QX2C212 2M
		NO+NC	E2EW-QX2B312 2M	E2EW-QX2C312 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-QX2B112-M1TJ 0.3M	E2EW-QX2C112-M1TJ 0.3M
		NC	E2EW-QX2B212-M1TJ 0.3M	E2EW-QX2C212-M1TJ 0.3M
		NO+NC	E2EW-QX2B312-M1TJ 0.3M	E2EW-QX2C312-M1TJ 0.3M
M18 (5mm)	导线引出(2m)*	NO	E2EW-QX5B118 2M	E2EW-QX5C118 2M
		NC	E2EW-QX5B218 2M	E2EW-QX5C218 2M
		NO+NC	E2EW-QX5B318 2M	E2EW-QX5C318 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-QX5B118-M1TJ 0.3M	E2EW-QX5C118-M1TJ 0.3M
		NC	E2EW-QX5B218-M1TJ 0.3M	E2EW-QX5C218-M1TJ 0.3M
		NO+NC	E2EW-QX5B318-M1TJ 0.3M	E2EW-QX5C318-M1TJ 0.3M
M30 (10mm)	导线引出(2m)*	NO	E2EW-QX10B130 2M	E2EW-QX10C130 2M
		NC	E2EW-QX10B230 2M	E2EW-QX10C230 2M
		NO+NC	E2EW-QX10B330 2M	E2EW-QX10C330 2M
	M12 SmartClick 接插件中继(0.3m)	NO	E2EW-QX10B130-M1TJ 0.3M	E2EW-QX10C130-M1TJ 0.3M
		NC	E2EW-QX10B230-M1TJ 0.3M	E2EW-QX10C230-M1TJ 0.3M
		NO+NC	E2EW-QX10B330-M1TJ 0.3M	E2EW-QX10C330-M1TJ 0.3M

*备有导线长5m的类型。型号末尾为5M(例：E2EW-QX2B112 5M)。
注. 基本机型不支持IO-Link。

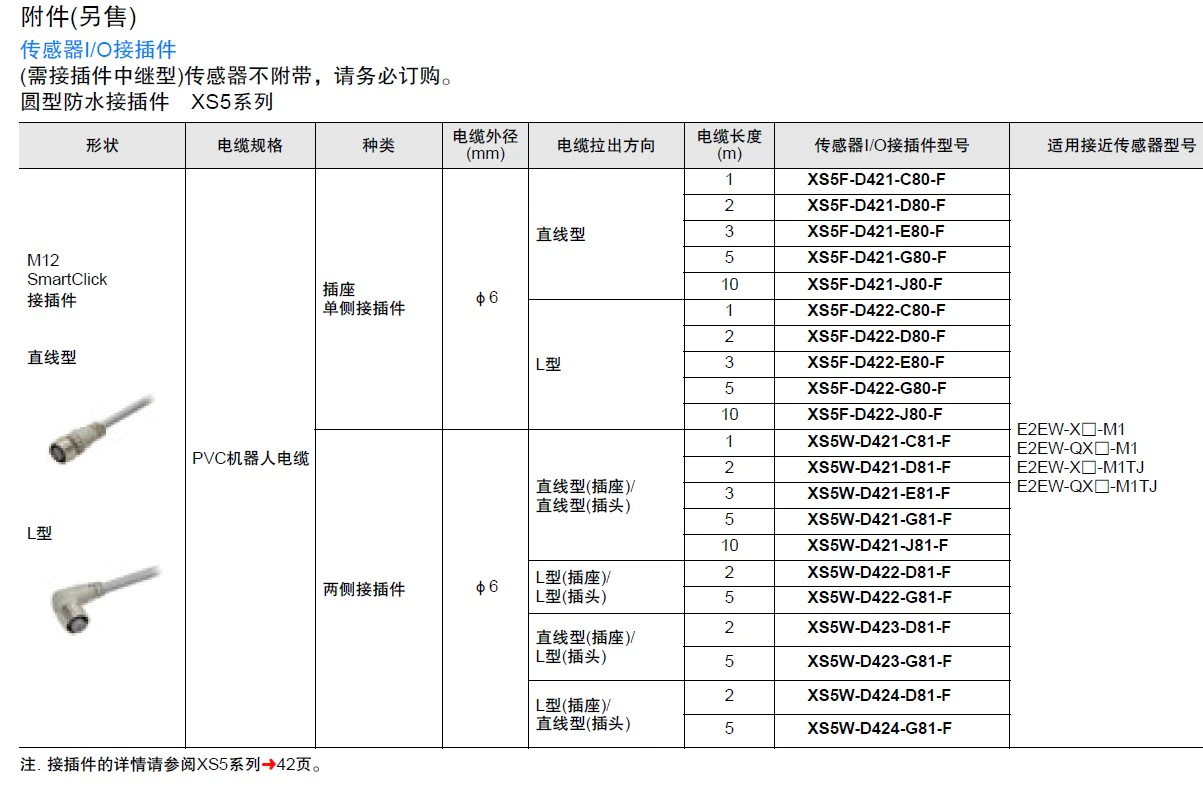

附件(另售)

传感器I/O接插件

(需接插件中继型)传感器不附带，请务必订购。
圆型防水接插件　XS5系列

形状	电缆规格	种类	电缆外径 (mm)	电缆拉出方向	电缆长度 (m)	传感器I/O接插件型号	适用接近传感器型号
M12 SmartClick 接插件	PVC 机器人电缆	插座单侧接插件	φ6	直线型	1	XS5F-D421-C80-F	E2EW-X□-M1 E2EW-QX□-M1 E2EW-X□-M1TJ E2EW-QX□-M1TJ
2	XS5F-D421-D80-F
3	XS5F-D421-E80-F
5	XS5F-D421-G80-F
10	XS5F-D421-J80-F
L型	1	XS5F-D422-C80-F
2	XS5F-D422-D80-F
3	XS5F-D422-E80-F
5	XS5F-D422-G80-F
10	XS5F-D422-J80-F
两侧接插件	φ6	直线型 (插座)/ 直线型 (插头)	1	XS5W-D421-C81-F
2	XS5W-D421-D81-F
3	XS5W-D421-E81-F
5	XS5W-D421-G81-F
10	XS5W-D421-J81-F
L型(插座)/ L型(插头)	2	XS5W-D422-D81-F
5	XS5W-D422-G81-F
直线型 (插座)/ L型(插头)	2	XS5W-D423-D81-F
5	XS5W-D423-G81-F
L型(插座)/ 直线型 (插头)	2	XS5W-D424-D81-F
5	XS5W-D424-G81-F

注. 接插件的详情请参阅样本XS5系列。

检测物体：
金属物体
接线方式：
直流3线
感应距离：
7-22 mm
工作电压：
DC10～30V
输出方式：
NPN/PNP 常开/常闭
响应频率：
40～100Hz
环境温度：
-15ºC～+85ºC
防护等级：
IEC60529标准 IP67
外壳材质：
不锈钢(SUS303)/氟树脂涂层
链接方式：
M12 - 航空插 4 针/导线引出型 2米

点击下载PDF 新窗口查看
