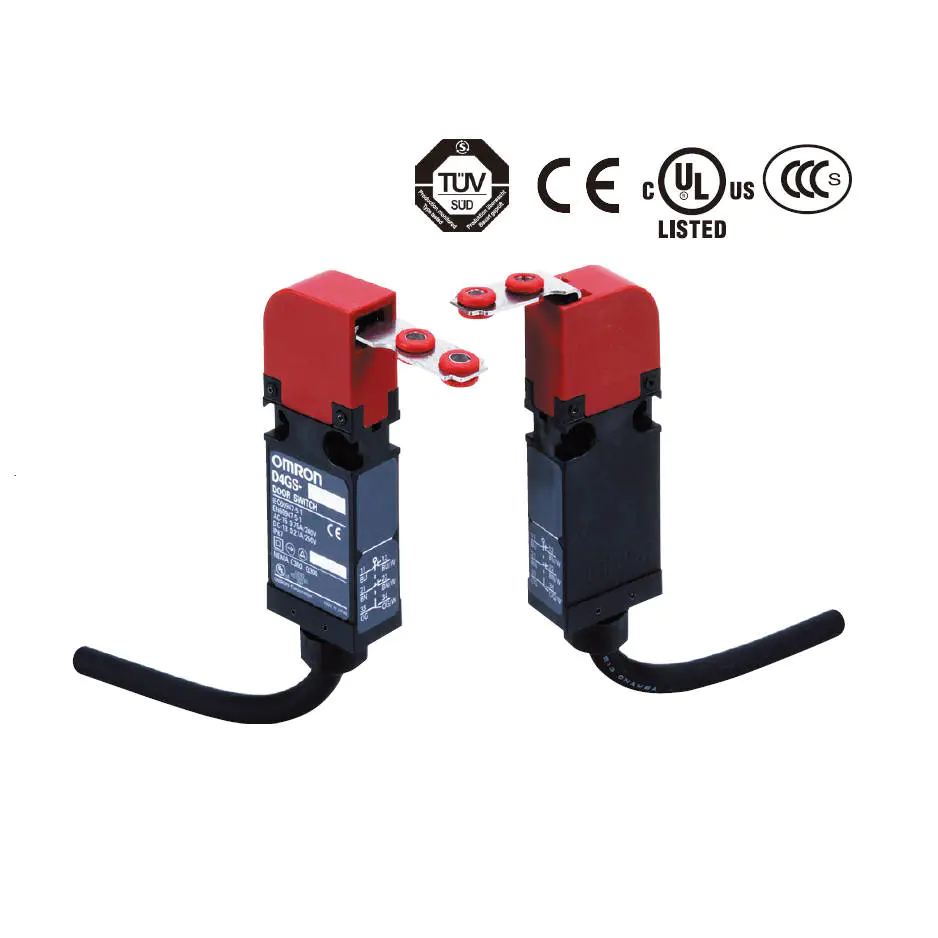

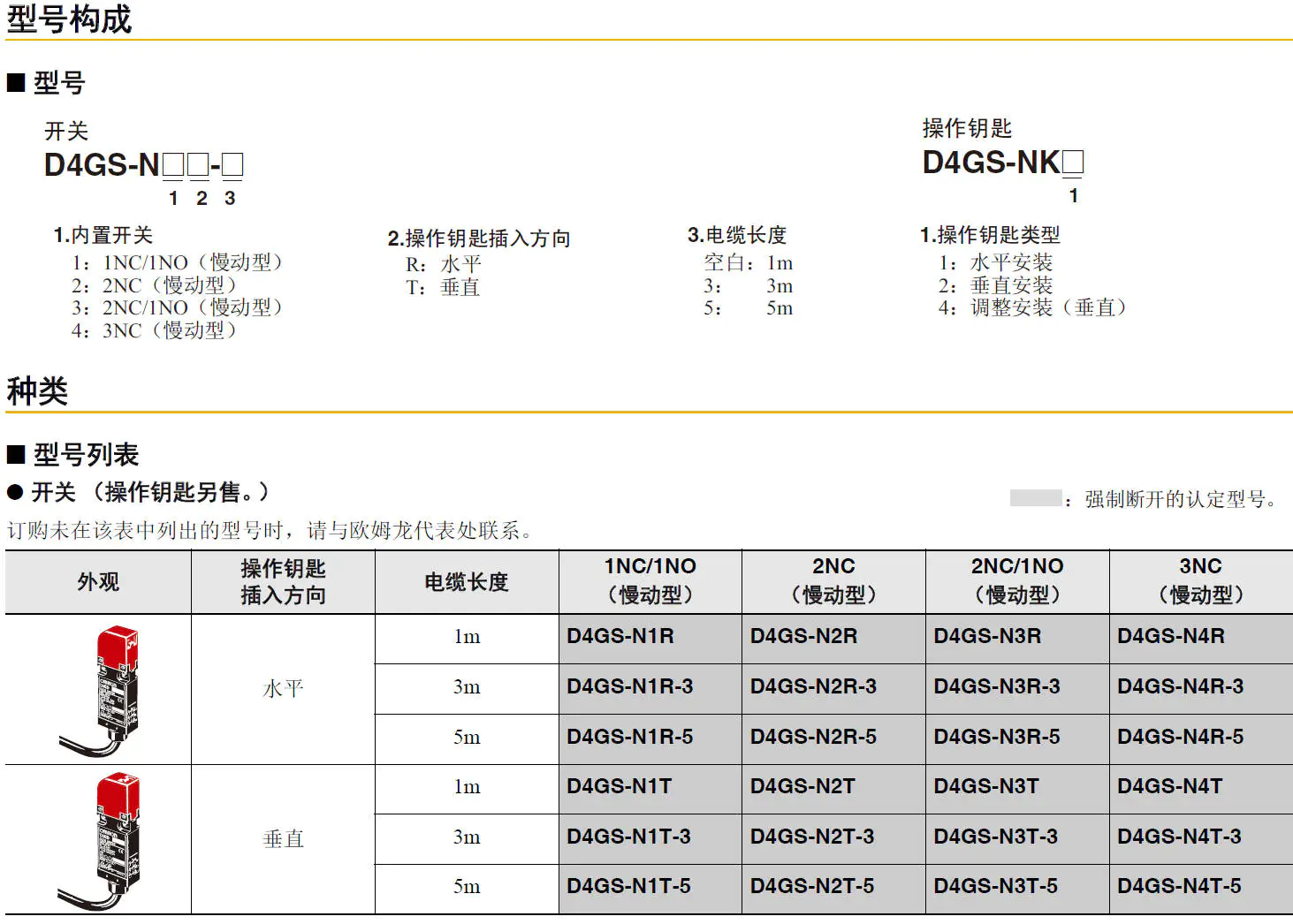

订购未在该表中列出的型号时，请与欧姆龙代表处联系。
强制断开的认定型号。
外观 | 操作钥匙 | 电缆长度 | 1NC/1NO | 2NC | 2NC/1NO | 3NC |
|---|---|---|---|---|---|---|
 | 水平 | 1m | D4GS-N1R * | D4GS-N2R * | D4GS-N3R * | D4GS-N4R * |
| 3m | D4GS-N1R-3 * | D4GS-N2R-3 * | D4GS-N3R-3 * | D4GS-N4R-3 * | ||
| 5m | D4GS-N1R-5 * | D4GS-N2R-5 * | D4GS-N3R-5 * | D4GS-N4R-5 * | ||
 | 垂直 | 1m | D4GS-N1T * | D4GS-N2T * | D4GS-N3T * | D4GS-N4T * |
| 3m | D4GS-N1T-3 * | D4GS-N2T-3 * | D4GS-N3T-3 * | D4GS-N4T-3 * | ||
| 5m | D4GS-N1T-5 * | D4GS-N2T-5 * | D4GS-N3T-5 * | D4GS-N4T-5 * |

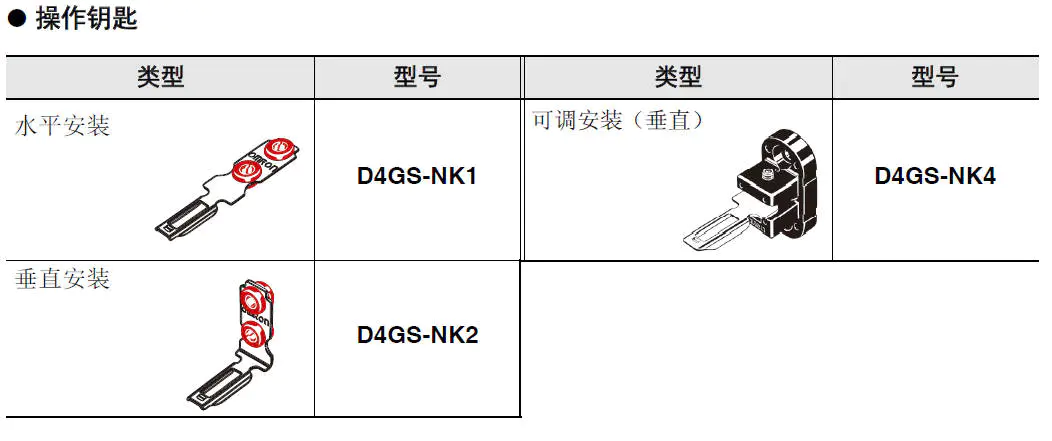

类型 | 型号 | |
|---|---|---|
| 水平安装 |  | D4GS-NK1 |
| 垂直安装 |  | D4GS-NK2 |
| 可调整安装(垂直) |  | D4GS-NK4 |
• 机械指令
• 低电压指令
• EN ISO 14119
• EN60204-1
• GS-ET-15
认证机构 | 标准 | 文件号 |
|---|---|---|
| TÜV SÜD | EN60947-5-1(经认证的强制断开) | 详情请咨询欧姆龙代表处。 |
| UL* | UL508、CSA C22.2 No. 14 | E76675 |
| CQC (CCC) | GB/T 14048.5 | 2003010305064262 |
* 对CSA C22.2 No. 14的认证经过UL标志的授权。
项目 | 使用类型 | AC-15 | DC-13 |
|---|---|---|---|
额定动作电流 (Ie) | 0.75A | 0.27A | |
额定动作电压(Ue) | 240V | 250V | |
注： 使用符合IEC60269的10A保险丝gI或gG型作为短路保护装置。
额定电压 | 通电电流 | 电流(A) | 伏安数(VA) | ||
|---|---|---|---|---|---|
接通 | 断开 | 接通 | 断开 | ||
| AC120V | 2.5A | 15 | 1.5 | 1800 | 180 |
| AC240V | 7.5 | 0.75 | |||
额定电压 | 通电电流 | 电流(A) | 伏安数(VA) | ||
|---|---|---|---|---|---|
接通 | 断开 | 接通 | 断开 | ||
| DC125V | 2.5A | 0.55 | 0.55 | 69 | 69 |
| DC250V | 0.27 | 0.27 | |||
保护结构 *1 | IP67(EN60947-5-1) | |
|---|---|---|
寿命 *2 | 机械 | 100万次以上 |
电气 | 10万次以上(AC125V 1 A、电阻负载) *3 | |
操作速度 | 0.1～0.5m/s | |
操作频率 | 最大30次/min | |
强制断开力 *4 | 60N以上 | |
强制断开预行程 *4 | 10mm以上 | |
接点电阻 | 300mΩ以下（带1m电缆） 500mΩ以下（带3m电缆） 700mΩ以下（带5m电缆） | |
最小适用负载 *5 | DC24V 4mA电阻负载(N水准参考值) | |
额定绝缘电压(Ui) | 250V | |
额定频率 | 50/60Hz | |
防触电保护等级 | Class Ⅱ (双重绝缘) (IEC60536) | |
污染度(使用环境) | 3(EN60947-5-1) | |
脉冲耐压 | 同极端子间 | 2.5kV |
异极端子间 | 4kV | |
各端子与 | 6kV | |
绝缘电阻 | 同极及异极端子之间、各端子与不带电金属部间100MΩ以上(DC500V) | |
接点间隔 | 2 × 2mm以上 | |
耐振动 | 误动作 | 10～55Hz，单振幅0.35mm |
耐冲击 | 耐久 | 1000m/s2以上 |
误动作 | 300m/s2以上 | |
条件短路电流 | 100A(EN60947-5-1) | |
额定开放热电流 (Ith) | 2.5A(EN60947-5-1) | |
使用环境温度 | -30～70°C (无结冰) | |
使用环境湿度 | 95%以下 | |
电缆 | UL2464 No. 22 AWG，成品外径：7.2mm | |
质量 | 约120g (D4GS-N1R，带1m电缆) | |
注1.上述为初期的值。
2. 开关接点可用于一般负载或微小负载。但是，已经连接过一般负载的接点，就不能用于连接更小容量的负载。因为接点表面在使用后可能会变得粗燥而导致小负载 的接触可靠性降低。
*1.本保护结构为基于EN60947-5-1标准规定的测试方法测得的结果。请务必根据实际使用环境和使用条件事先确认密封性。 尽管开关本体的设计结构可防止尘埃和水等的进入，但请不要在粉屑、油、水或化学品等易进入头部钥匙插入孔的场所使用D4GS-N。否则，可能导致开关损坏或 发生故障。
*2.寿命的测试条件为：环境温度5～35°C、环境湿度40%～70%。详情请咨询欧姆龙代表处。
*3.当环境温度为35°C或以上时，请勿将1A AC125V施加于两个以上的电路。
*4.以上数值为可进行安全操作的最低要求。
*5.最小适用负载中给定的数值为微小负载的参考值。该数值可能随开关频率、环境条件、可靠性水准等而变化。请务必事先使用实际负载确认是否可进行正常操作。
