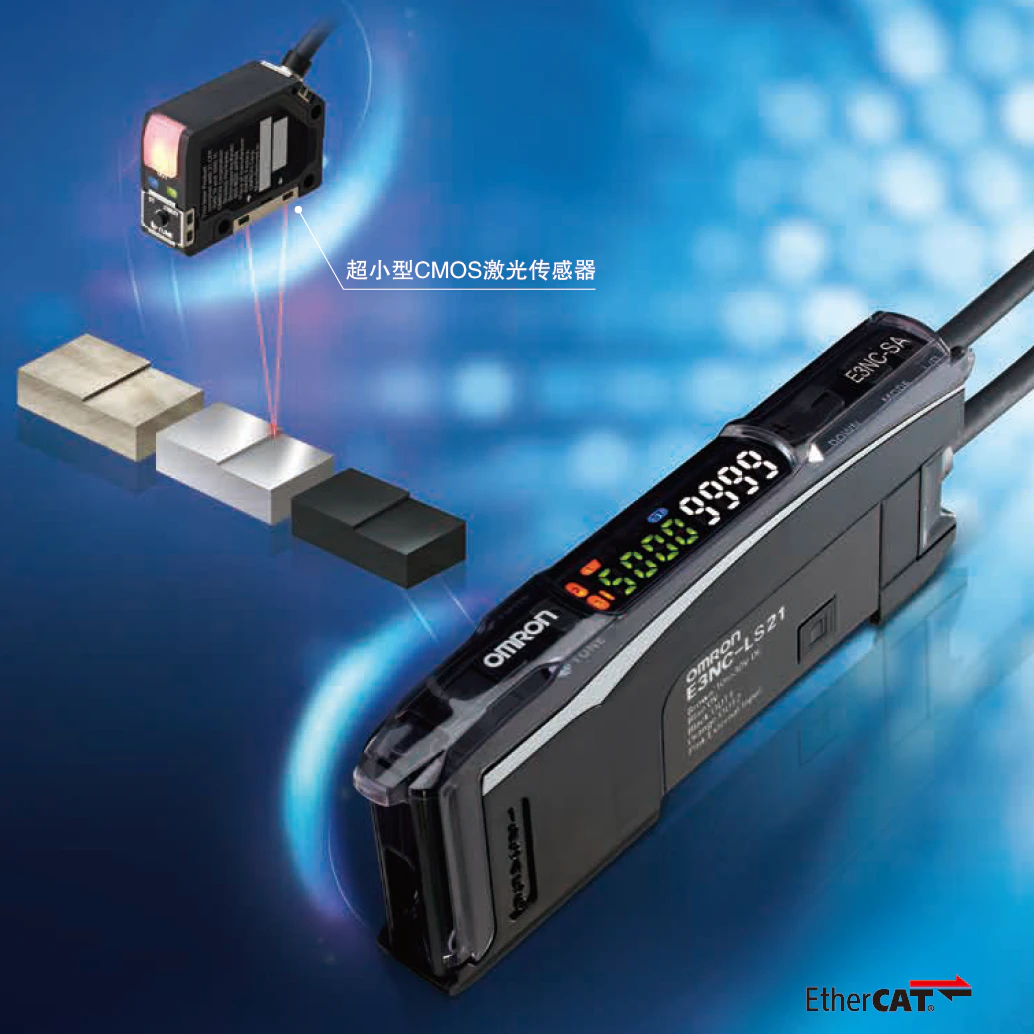

形状 | 检测距离 | 型号 |
|---|---|---|
 | 35～250mm | E3NC-SH250H 2M |
 | 35～100mm | E3NC-SH100 2M |
连接方式 | 形状 | 输入输出 | 型号 | |
|---|---|---|---|---|
NPN输出 | PNP输出 | |||
| 导线引出(2m) |  | 2输出+1输入 | E3NC-SA21 2M | E3NC-SA51 2M |
| 省配线接插件 |  | 1输出+1输入 | E3NC-SA7 | E3NC-SA9 |
| 传感器通信单元用接插件 |  | 2输出 | E3NC-SA0 | |
传感头中不附带，因此请根据需要进行订购。
适用传感头 | 形状 | 型号 | 标准价格 | 数量 | 内容 |
|---|---|---|---|---|---|
| E3NC-SH250H E3NC-SH100 |  | E39-L187 | 700 | 1 | 安装配件：1个 螺母板：1个 十字螺钉(M3×18)：2个 |
 | E39-L188 | 1 |
放大器单元中不附带，请务必订购。※带保护膜
种类 | 形状 | 导线长度 | 芯线数 | 型号 |
|---|---|---|---|---|
| 母接插件 |  | 2m | 4线 | E3X-CN21 |
| 子接插件 |  | 2线 | E3X-CN22 |
检测方式 | 距离设定型 | ||
|---|---|---|---|
项目 | 型号 | E3NC-SH250H | E3NC-SH100 |
光源(发光波长) *1 | 可视半导体激光(660nm) 100μＷ(JIS规格 2级、IEC/EN Class2、FDA Class2) | ||
测量范围 | 35～250mm(显示值：350～2500) | 35～100mm(显示值：350～1000) | |
标准检测台阶 *2 | 35～180mm： 9mm 180～250mm：25mm | 35～50mm：1.5mm 50～100mm：3mm | |
光点尺寸 *3 | 约1mm(距离250mm时) | 约0.5mm(距离100mm时) | |
使用环境照度 | 受光面照度 白炽灯 2,000lx以下 太阳光 4,000lx以下 | 受光面照度 白炽灯 4,000lx以下 太阳光 8,000lx以下 | |
环境温度范围 | 工作时：-10～+50℃、储存时：-25～+70℃(不结冰、凝露) | ||
环境湿度范围 | 工作时/储存时：各35～85%RH(不凝露) | ||
高度 | 2,000m以下 | ||
设置环境 | 污损度3(依据IEC60947-1) | ||
振动(耐久) | 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h | ||
冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | ||
保护结构 | IEC标准 IP67 | ||
连接方式 | 接插件中继型(标准导线长2m) | ||
材质 | 外壳：聚对苯二甲酸丁二醇酯、镜头：异丁烯树脂、电缆：PVC | ||
重量(包装状态/仅主体) | 约125g/约75g | ||
附件 | 使用说明书 | ||
注. 对于反射率较高的物体，有时会因处于测量范围外而产生错误检测。
*1. 计划依照FDA标准的Laser Notice No.50规定，按EN60825-1的基准划分为Class1，并提交给CDRH。
*2. 在检测距离中心测量本公司标准检测物(白色陶瓷)。
*3. 光点尺寸：为测量范围的最小直径值(实效值)，根据中心光强度的1/e2(13.5％)进行定义。
定义区域外存在漏光对象物体周围的反射率高于对象物体时，会出现错误检测。
另外，检测到比光点规格更小的工件时，可能无法获得正确的测量值。

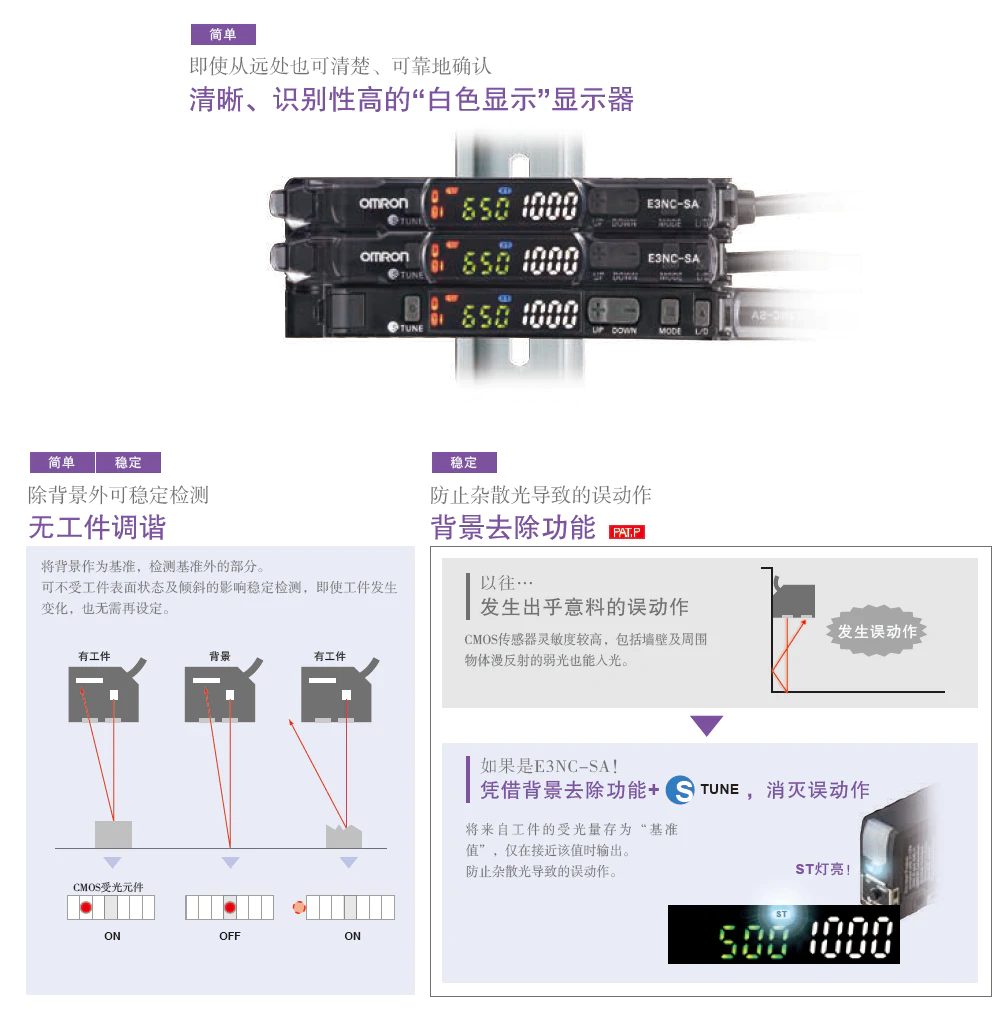

项目 | 类型 | 标准 | 传感器通信单元用 | ||
|---|---|---|---|---|---|
NPN输出 | E3NC-SA21 | E3NC-SA7 | E3NC-SA0 | ||
PNP输出 | E3NC-SA51 | E3NC-SA9 | |||
连接方式 | 导线引出 | 省配线接插件 | 传感器通信单元用接插件 | ||
输入输出 | 输出 | 2输出 | 1输出 | 2输出 | |
外部输入 | 单输入 | 单输入 | ─ | ||
电源电压 *1 | DC10～30V 含波动(p-p)10% | 通过通信单元，由接插件供电 | |||
消耗电力 *2 | 电源电压24V时 常规模式：1,920mW以下(消耗电流 80mA以下) 节电ECO：1,680mW以下(消耗电流 70mA以下) | ||||
控制输出 *3 | 负载电源电压：DC30V以下、开路集电极输出型 负载电流:单独使用时100mA以下， 连接4台以上时20mA以下 (剩余电压 负载电流10mA以下：1V以下 负载电流10～100mA：2V以下) OFF状态电流：0.1mA以下 | ─ | |||
外部输入 | 参照*4 | ||||
保护电路 | 电源反接保护、输出短路保护、输出反接保护 | 电源反接保护、输出短路保护 | |||
响应时间 | 最快模式(SHS)：1.5ms *5、高速模式(HS)：5ms 标准模式(Stnd)：10ms、超大功率模式(GIGA)：50ms | ||||
灵敏度调节 | 智能调谐【2点调谐/全自动调谐/1点调谐/无工件调谐/2点区域调谐/ 1点区域调谐/无工件区域调谐】或手动调整 | ||||
防止相互干扰的台数 | 最快模式(SHS) ：0台 *5、高速模式(HS)：2台 标准模式(Stnd)：2台、超大功率模式(GIGA)：2台 | ||||
功能 | 定时器/归零/设定复位/ECO模式/BANK切换设定(4BANK)/输出1设定/ 输出2设定(E3NC-SA7、E3NC-SA9除外)/外部输入设定(E3NC-SA0除外)/ 保持功能*6/背景去除功能*7/滞后宽度设定 | ||||
最多连接台数 | 30台 | ||||
环境温度范围*8 | 工作时: 连接1～2台时：-25℃～+55℃、 连接3～10台时：-25℃～+50℃、 连接11～16台时：-25℃～+45℃、 连接17～30台时：-25℃～+40℃ 储存时： -30～+70℃(不结冰、凝露) | 工作时: 连接1～2台时：0℃～55℃、 连接3～10台时：0℃～50℃、 连接11～16台时：0℃～45℃、 连接17～30台时：0℃～40℃ 储存时： -30～+70℃(不结冰、凝露) | |||
环境湿度范围 | 工作时、储存时：各35～85%RH(不凝露) | ||||
高度 | 2,000m以下 | ||||
设置环境 | 污损度3(依据IEC60947-1) | ||||
振动(耐久) | 10～55Hz 双振幅1.5mm X、Y、Z各方向2h | ||||
冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | 500m/s2 X、Y、Z各方向 3次 | |||
重量(包装状态/仅主体) | 约115g/约75g | 约60g/约20g | 约65g/约25g | ||
材质 | 外壳：聚碳酸酯(PC)、盖板：聚碳酸酯(PC)、电缆：PVC | ||||
附件 | 使用说明书 | ||||
*1. 所适用的传感头为E3NC-SH□□系列。（输入输出DC10～30V 2级）
*2. 电源电压10～30V时
常规模式：2,250mW以下(电源电压30V时 消耗电流75mA以下/电源电压10V时 消耗电流145mA以下)
节电ECO：1,950mW以下(电源电压30V时 消耗电流65mA以下/电源电压10V时 消耗电流125mA以下)
*3. 2输出型时2输出合计100mA以下(剩余电压 负载电流10mA以下：1V以下、负载电流10～100mA：2V以下)
*4. 有关输入的详情如下所示。
有触点输入(继电器、开关) | 无触点输入(晶体管) | 输入时间 | |
|---|---|---|---|
NPN型 | ON时：0V短路 (流出电流：1mA以下) OFF时：开路或Vcc短路 | ON时：1.5V以下 (流出电流：1mA以下) OFF时：Vcc-1.5V～Vcc (漏电流：0.1mA以下) | ON：2ms以上 OFF：20ms以上 |
PNP型 | ON时：Vcc短路 (吸入电流：3mA以下) OFF时：开路或0V短路 | ON时：Vcc-1.5V～Vcc (吸入电流：3mA以下) OFF时：1.5V以下 (漏电流：0.1mA以下) |
*5. 将检测功能选为最快模式时，防止相互干扰功能无效。
*6. 设定测量错误时的输出，ON：保持测量错误之前的输出、OFF：测量错误时的输出OFF。
*7. 仅检测调谐时的检测物体。
*8. 连接11台以上时，使用温度范围为不到50℃。
