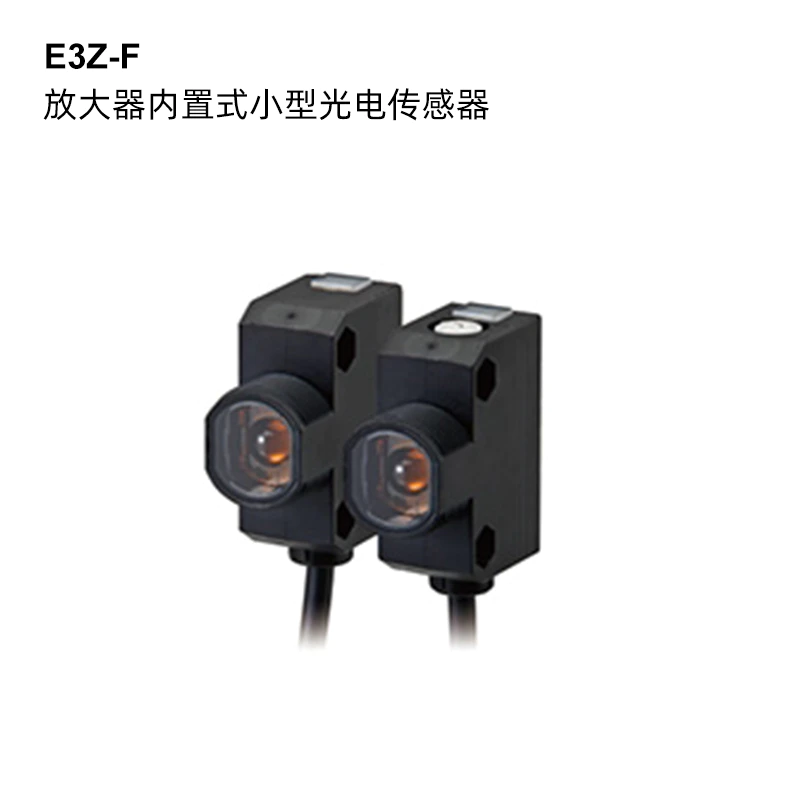

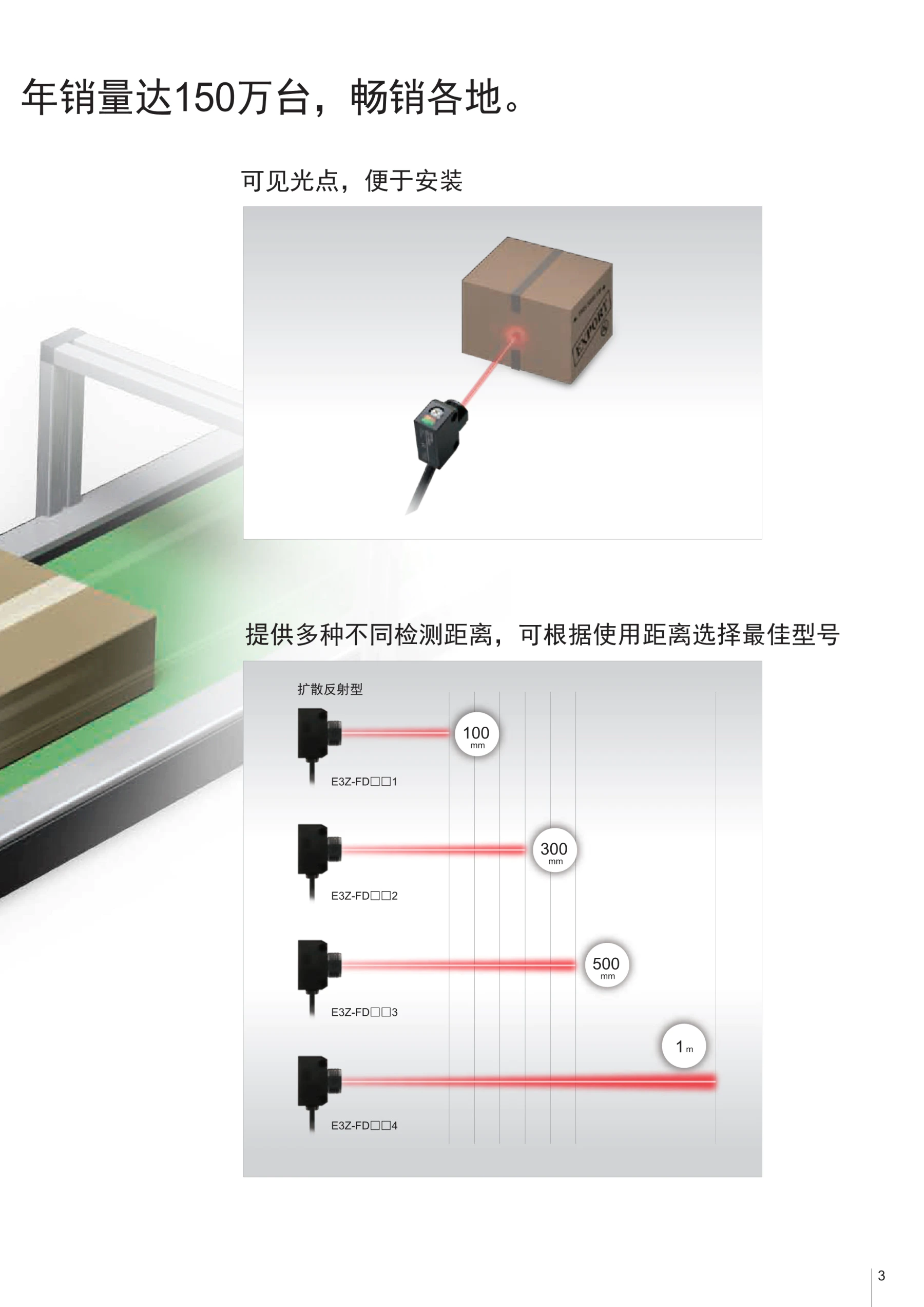

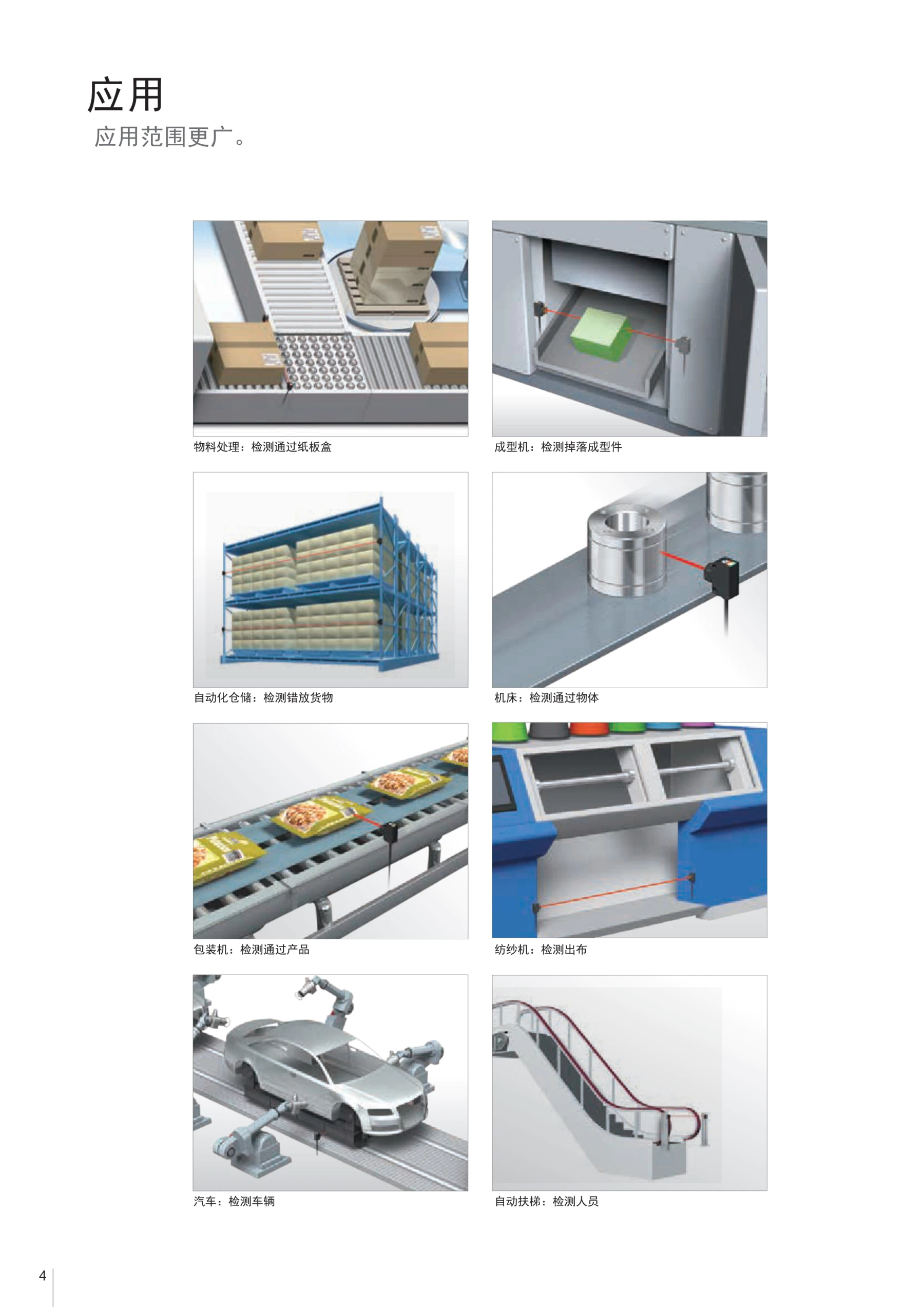

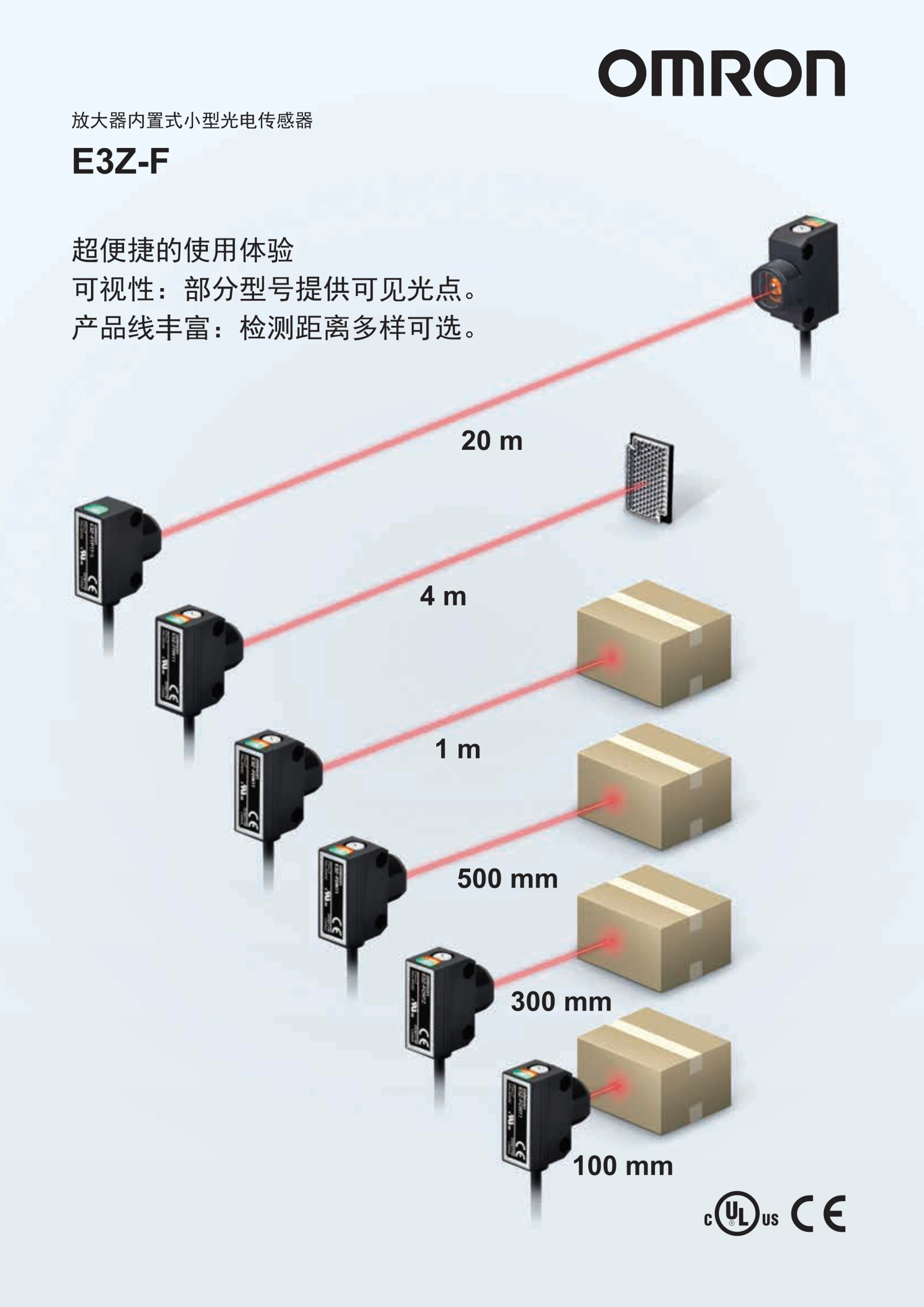

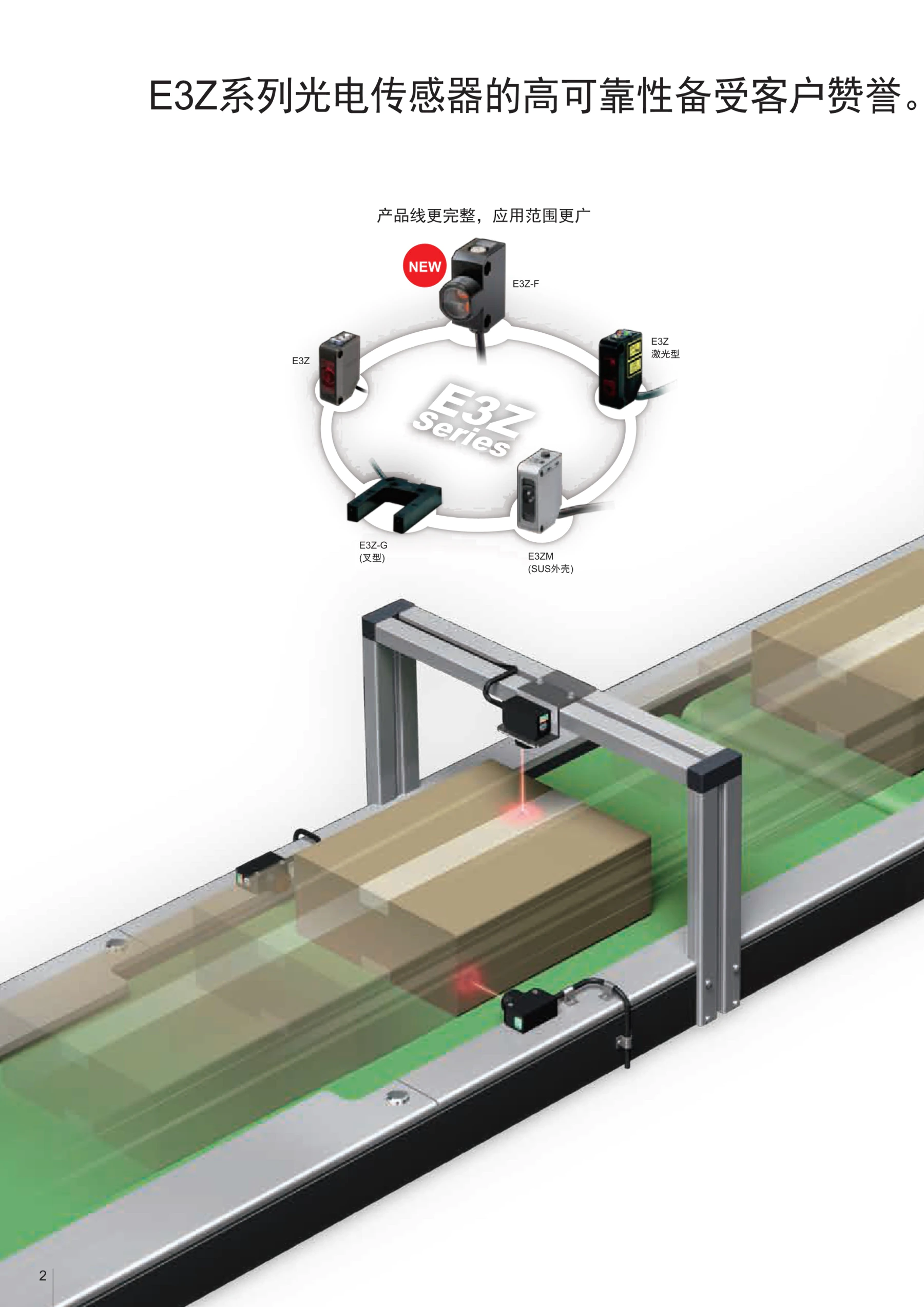

E3Z-F 放大器内置式小型光电传感器

品牌：

复制链接

类别：

型号：

电话： 021-31268353 ( 7x24小时技术服务 )
在线咨询 QQ在线加微信

品牌推荐

E3S 放大器内置型光电传感器

E3S-LS3□ 基板传感器不受电路板的孔及切口的影响，可稳定检测

E3S-R 透明体检测用

E3JK (NEW) AC/DC自由电源型光电传感器

E3JM 系列 E3JK系列 AC/DC自由电源型光电传感器

E3JK-DC 直流型光电开关小型放大器内置型光电开关

产品推荐

E3S 放大器内置型光电传感器

E3S-LS3□ 基板传感器不受电路板的孔及切口的影响，可稳定检测

E3S-R 透明体检测用

E3JK (NEW) AC/DC自由电源型光电传感器

E3JM 系列 E3JK系列 AC/DC自由电源型光电传感器

E3JK-DC 直流型光电开关小型放大器内置型光电开关

传感器

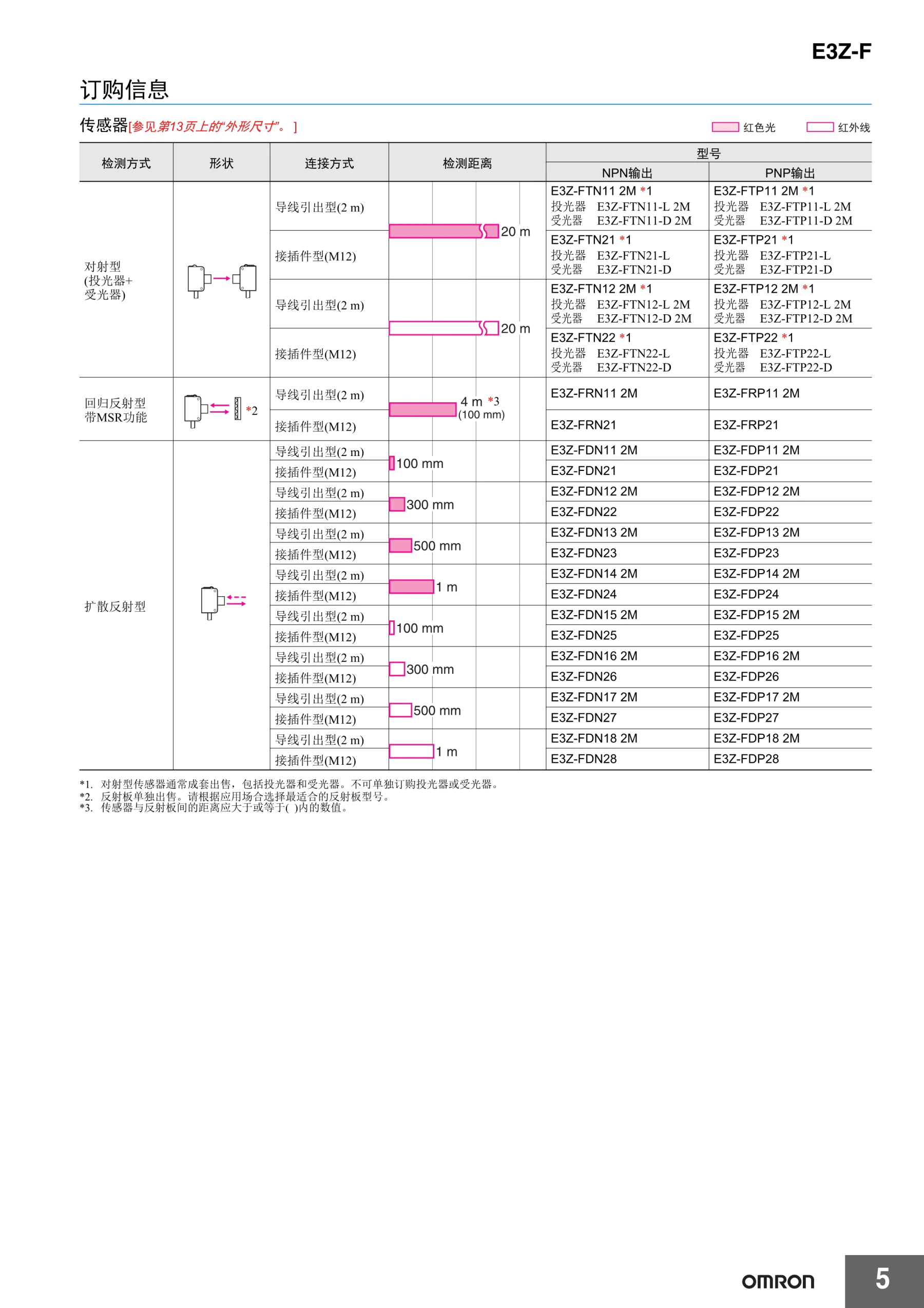

检测方式	形状	连接方式	检测距离	型号
NPN输出	PNP输出
对射型 (投光器+ 受光器)		导线引出型 (2 m)	20m (红色光)	*E3Z-FTN11 2M 1 投光器E3Z-FTN11-L 2M 受光器E3Z-FTN11-D 2M**	*E3Z-FTP11 2M 1 投光器E3Z-FTP11-L 2M 受光器E3Z-FTP11-D 2M**
接插件型 (M12)	*E3Z-FTN21 1 投光器E3Z-FTN21-L 受光器E3Z-FTN21-D**	*E3Z-FTP21 1 投光器E3Z-FTP21-L 受光器E3Z-FTP21-D**
导线引出型 (2 m)	20m (红外线)	*E3Z-FTN12 2M 1 投光器E3Z-FTN12-L 2M 受光器E3Z-FTN12-D 2M**	*E3Z-FTP12 2M 1 投光器E3Z-FTP12-L 2M 受光器E3Z-FTP12-D 2M**
接插件型 (M12)	*E3Z-FTN22 1 投光器E3Z-FTN22-L 受光器E3Z-FTN22-D**	*E3Z-FTP22 1 投光器E3Z-FTP22-L 受光器E3Z-FTP22-D**
回归反射型带MSR功能	*2	导线引出型 (2 m)	4 m (100 mm) *3 (红色光)	E3Z-FRN11 2M	E3Z-FRP11 2M
接插件型 (M12)	E3Z-FRN21	E3Z-FRP21
扩散反射型		导线引出型 (2 m)	100 mm (红色光)	E3Z-FDN11 2M	E3Z-FDP11 2M
接插件型 (M12)	E3Z-FDN21	E3Z-FDP21
导线引出型 (2 m)	300mm (红色光)	E3Z-FDN12 2M	E3Z-FDP12 2M
接插件型 (M12)	E3Z-FDN22	E3Z-FDP22
导线引出型 (2 m)	500 mm (红色光)	E3Z-FDN13 2M	E3Z-FDP13 2M
接插件型 (M12)	E3Z-FDN23	E3Z-FDP23
导线引出型 (2 m)	1 m (红色光)	E3Z-FDN14 2M	E3Z-FDP14 2M
接插件型 (M12)	E3Z-FDN24	E3Z-FDP24
导线引出型 (2 m)	100 mm (红外线)	E3Z-FDN15 2M	E3Z-FDP15 2M
接插件型 (M12)	E3Z-FDN25	E3Z-FDP25
导线引出型 (2 m)	300mm (红外线)	E3Z-FDN16 2M	E3Z-FDP16 2M
接插件型 (M12)	E3Z-FDN26	E3Z-FDP26
导线引出型 (2 m)	500 mm (红外线)	E3Z-FDN17 2M	E3Z-FDP17 2M
接插件型 (M12)	E3Z-FDN27	E3Z-FDP27
导线引出型 (2 m)	1 m (红外线)	E3Z-FDN18 2M	E3Z-FDP18 2M
接插件型 (M12)	E3Z-FDN28	E3Z-FDP28

*1. 对射型传感器通常成套出售，包括投光器和受光器。不可单独订购投光器或受光器。
*2. 反射板单独出售。请根据应用场合选择最适合的反射板型号。
*3. 传感器与反射板间的距离应大于或等于( )内的数值。

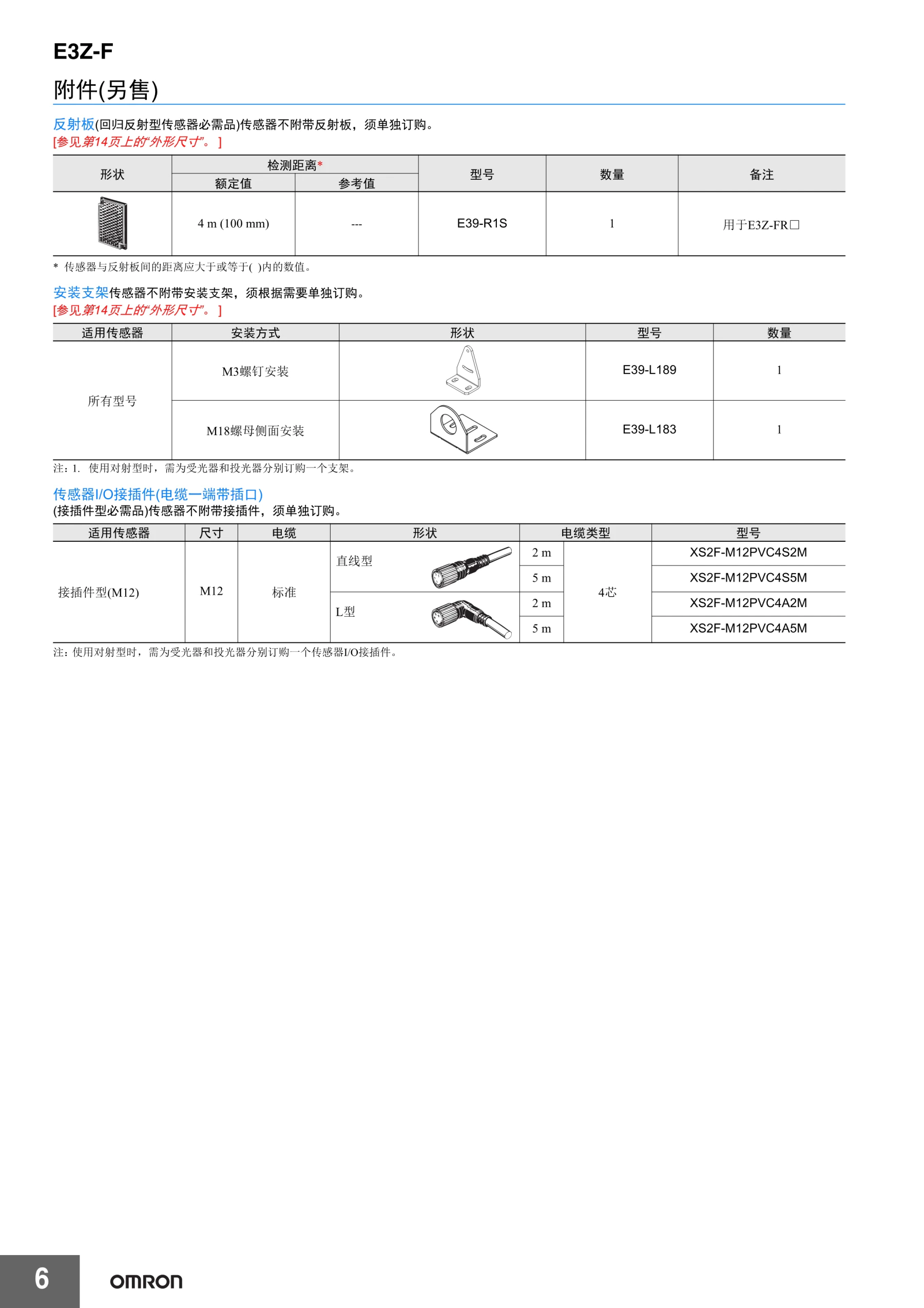

附件（另售）

反射板 (回归反射型传感器必需品)传感器不附带反射板，须单独订购。

形状	检测距离*	型号	数量	备注
额定值	参考值
	4m 〔100mm〕	――	E39-R1S	1	用于E3Z-FR□

* 传感器与反射板间的距离应大于或等于( )内的数值。

安装支架传感器不附带安装支架，须根据需要单独订购。

适用传感器	安装方式	形状	型号	数量
所有型号	M3螺钉安装		E39-L189	1
M18螺母侧面安装		E39-L183	1

注：1. 使用对射型时，需为受光器和投光器分别订购一个支架。

传感器I/O接插件(电缆一端带插口)
(接插件型必需品)传感器不附带接插件，须单独订购。

适用传感器	尺寸	电缆	形状	型号
接插件型(M12)	M12	标准	直线型	2m	4芯	XS2F-M12PVC4S2M
5m	XS2F-M12PVC4S5M
L型		2m	XS2F-M12PVC4A2M
5m	XS2F-M12PVC4A5M

注：使用对射型时，需为受光器和投光器分别订购一个传感器I/O接插件。

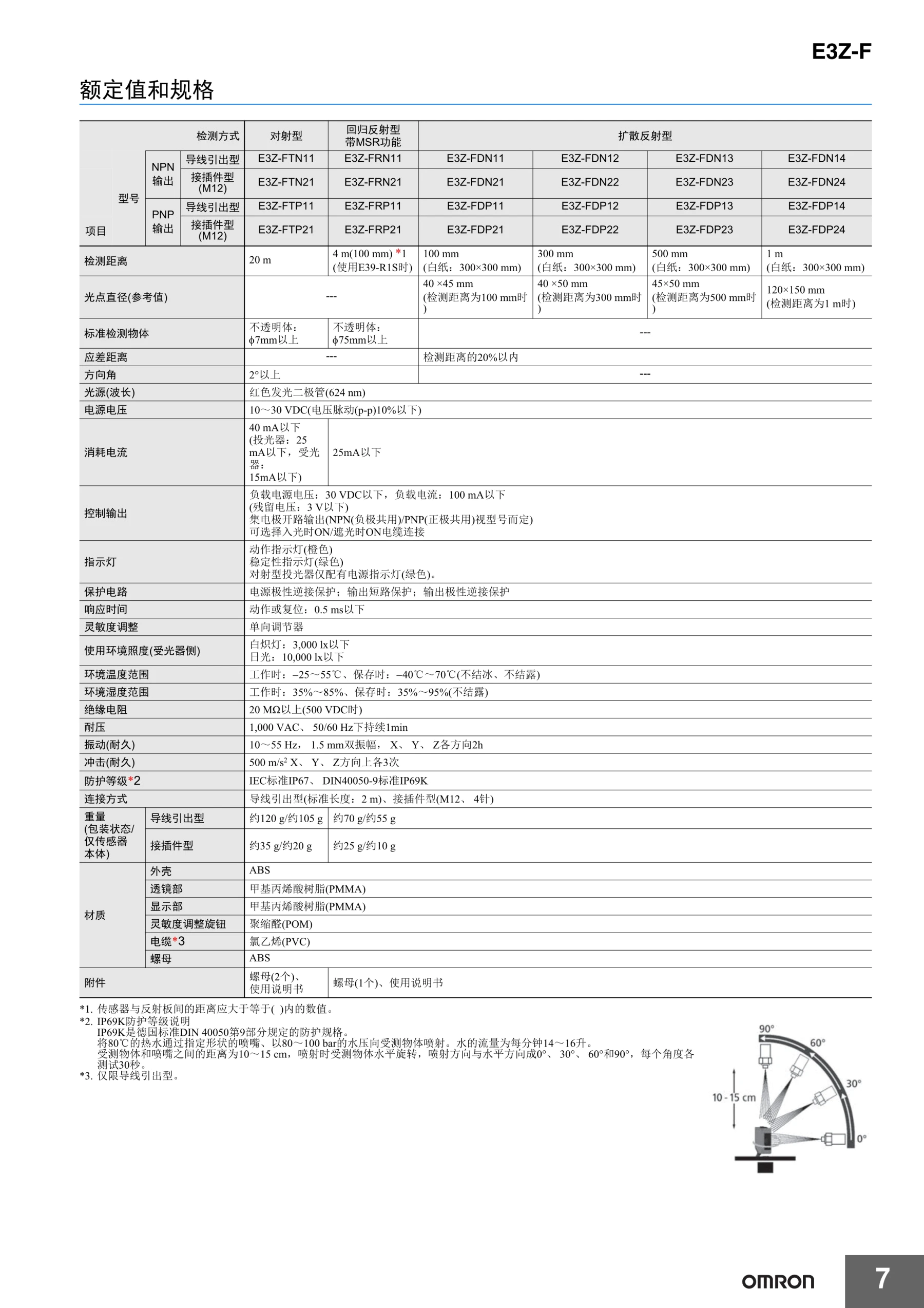

项目	检测方式			对射型	回归反射型带MSR功能
	型号	NPN 输出	导线引出型	E3Z-FTN11	E3Z-FRN11
		NPN 输出	接插件型 (M12)	E3Z-FTN21	E3Z-FRN21
		PNP 输出	导线引出型	E3Z-FTP11	E3Z-FRP11
		PNP 输出	接插件型 (M12)	E3Z-FTP21	E3Z-FRP21
检测距离				20m	4 m(100 mm) *1 (使用E39-R1S时)
光点直径(参考值)				――
标准检测物体				不透明体：φ7mm以上	不透明体：φ75mm以上
应差距离				――
方向角				2°以上
光源(波长)				红色发光二极管(624nm)
电源电压				10～30 VDC(电压脉动(p-p)10%以下)
消耗电流				40 mA以下 (投光器：25mA以下，受光器：15mA以下)	25mA以下
控制输出				负载电源电压：30 VDC以下，负载电流：100 mA以下 (残留电压：3 V以下) 集电极开路输出(NPN(负极共用)/PNP(正极共用)视型号而定) 可选择入光时ON/遮光时ON电缆连接
指示灯				动作指示灯(橙色) 稳定性指示灯(绿色) 对射型投光器仅配有电源指示灯(绿色)。
保护电路				电源极性逆接保护；输出短路保护；输出极性逆接保护
响应时间				动作或复位：0.5 ms以下
灵敏度调整				单向调节器
使用环境照度(受光器侧)				白炽灯：3,000 lx以下日光：10,000 lx以下
环境温度范围				工作时：-25～55℃、保存时：-40℃～70℃(不结冰、不结露)
环境湿度范围				工作时：35～85%RH、保存时：35～95%RH(无结露)
绝缘电阻				20 MΩ以上(500 VDC时)
耐压				1,000 VAC、50/60 Hz下持续1min
振动(耐久)				10～55 Hz，1.5 mm双振幅，X、Y、Z各方向2h
冲击(耐久)				500 m/s² X、Y、Z方向上各3次
*防护等级2**				IEC标准IP67、DIN40050-9标准IP69K
连接方式				导线引出型(标准长度：2 m)、接插件型(M12、4针)
重量 (包装状态/ 仅传感器本体)		导线引出型		约120 g/约105g	约70 g/约55 g
重量 (包装状态/ 仅传感器本体)		接插件型		约35 g/约20 g	约25 g/约10 g
材质		外壳		ABS
		透镜部		甲基丙烯酸树脂(PMMA)
		显示部		甲基丙烯酸树脂(PMMA)
		灵敏度调整旋钮		聚缩醛(POM)
		*电缆3**		氯乙烯(PVC)
		螺母		ABS
附件				螺母(2个)、使用说明书	螺母(1个)、使用说明书

项目	检测方式			扩散反射型
	型号	NPN 输出	导线引出型	E3Z-FDN11	E3Z-FDN12	E3Z-FDN13	E3Z-FDN14
		NPN 输出	接插件型 (M12)	E3Z-FDN21	E3Z-FDN22	E3Z-FDN23	E3Z-FDN24
		PNP 输出	导线引出型	E3Z-FDP11	E3Z-FDP12	E3Z-FDP13	E3Z-FDP14
		PNP 输出	接插件型 (M12)	E3Z-FDP21	E3Z-FDP22	E3Z-FDP23	E3Z-FDP24
检测距离				100 mm (白纸： 300×300 mm)	300 mm (白纸： 300×300 mm)	500 mm (白纸： 300×300 mm)	1 m (白纸： 300×300mm)
光点直径(参考值)				40 ×45 mm (检测距离为 100 mm时)	40 ×50 mm (检测距离为 300 mm时)	45×50 mm (检测距离为 500 mm时)	120×150 mm (检测距离为1 m时)
标准检测物体				――
应差距离				检测距离的20%以内
方向角				――
光源(波长)				红色发光二极管(624 nm)
电源电压				10～30 VDC(电压脉动(p-p)10%以下)
消耗电流				25mA以下
控制输出				负载电源电压：30 VDC以下，负载电流：100 mA以下 (残留电压：3 V以下) 集电极开路输出(NPN(负极共用)/PNP(正极共用)视型号而定) 可选择入光时ON/遮光时ON电缆连接
指示灯				动作指示灯(橙色) 稳定性指示灯(绿色) 对射型投光器仅配有电源指示灯(绿色)。
保护电路				电源极性逆接保护；输出短路保护；输出极性逆接保护
响应时间				动作、复位：各0.5ms以下
灵敏度调整				单向调节器
使用环境照度(受光器侧)				白炽灯：3,000 lx以下日光：10,000 lx以下
环境温度范围				工作时：-25～55℃、保存时：-40℃～70℃(不结冰、不结露)
环境湿度范围				工作时：35%～85%、保存时：35%～95%(不结露)
绝缘电阻				20 MΩ以上(500 VDC时)
耐压				1,000 VAC、50/60 Hz下持续1min
振动(耐久)				10～55 Hz，1.5 mm双振幅，X、Y、Z各方向2h
冲击(耐久)				500 m/s² X、Y、Z方向上各3次
*防护等级2**				IEC标准IP67、DIN40050-9标准IP69K
连接方式				导线引出型(标准长度：2 m)、接插件型(M12、4针)
重量 (包装状态/ 仅传感器本体)		导线引出型		约70 g/约55 g
重量 (包装状态/ 仅传感器本体)		接插件型		约25 g/约10 g
材质		外壳		ABS
		透镜部		甲基丙烯酸树脂(PMMA)
		显示部		甲基丙烯酸树脂(PMMA)
		灵敏度调整旋钮		聚缩醛(POM)
		*电缆3**		氯乙烯(PVC)
		螺母		ABS
附件				螺母(1个)、使用说明书

*1. 传感器与反射板间的距离应大于等于( )内的数值。
*2. IP69K防护等级说明
IP69K是德国标准DIN 40050第9部分规定的防护规格。
将80℃的热水通过指定形状的喷嘴、以80～100 bar的水压向受测物体喷射。
水的流量为每分钟14～16升。
受测物体和喷嘴之间的距离为10～15 cm，喷射时受测物体水平旋转，喷射方向与水平方向成0°、30°、60°和90°，每个角度各测试30秒。
*3. 仅限导线引出型。

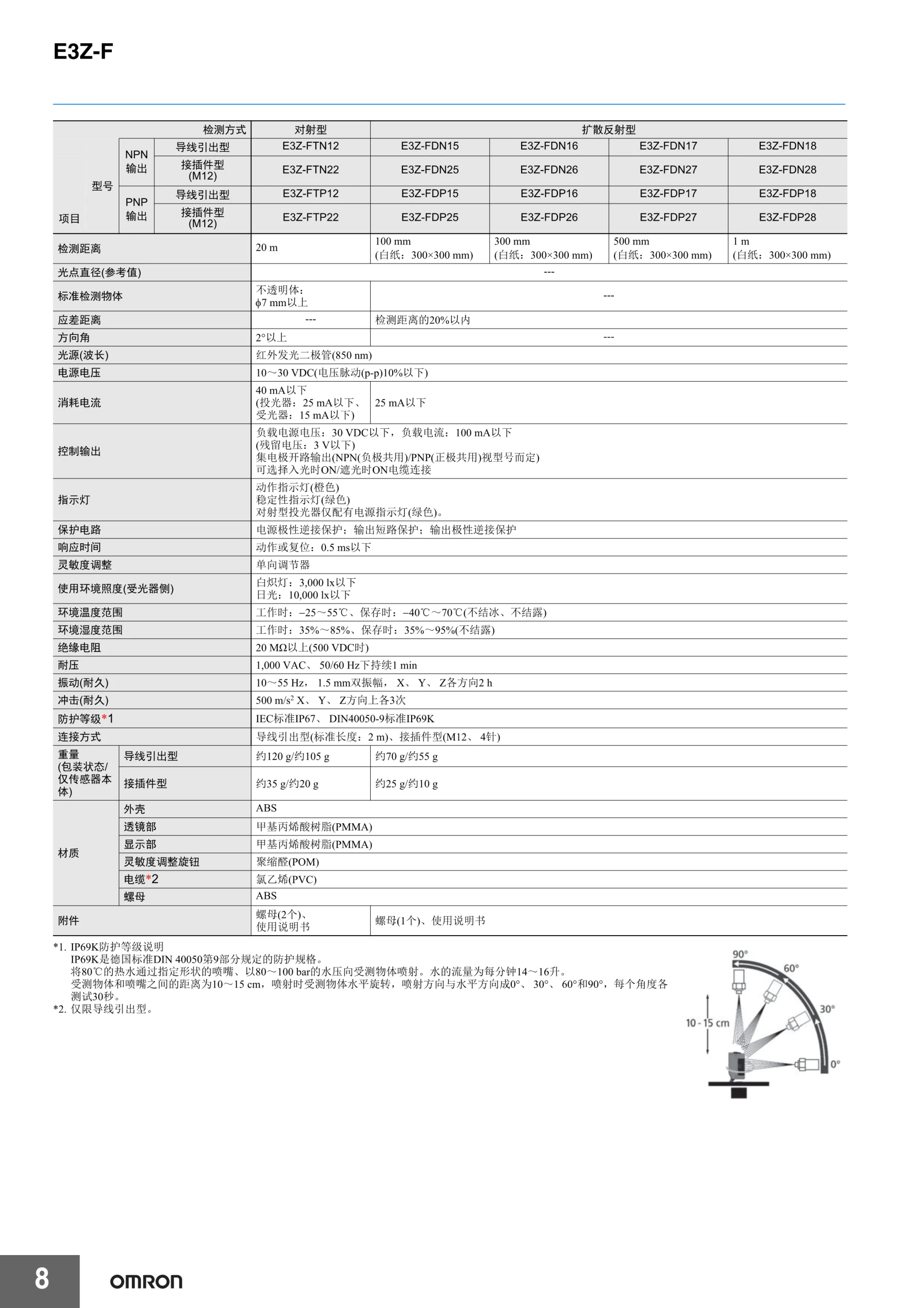

项目	检测方式			对射型	扩散反射型
	型号	NPN 输出	导线引出型	E3Z-FTN12	E3Z-FDN15	E3Z-FDN16	E3Z-FDN17	E3Z-FDN18
		NPN 输出	接插件型(M12)	E3Z-FTN22	E3Z-FDN25	E3Z-FDN26	E3Z-FDN27	E3Z-FDN28
		PNP 输出	导线引出型	E3Z-FTP12	E3Z-FDP15	E3Z-FDP16	E3Z-FDP17	E3Z-FDP18
		PNP 输出	接插件型(M12)	E3Z-FTP22	E3Z-FDP25	E3Z-FDP26	E3Z-FDP27	E3Z-FDP28
检测距离				20 m	100 mm (白纸：300×300 mm)	300 mm (白纸：300×300 mm)	500 mm (白纸：300×300 mm)	1 m (白纸：300×300 mm)
光点直径(参考值)				---
标准检测物体				不透明体： φ7 mm以上	---
应差距离				---	检测距离的20%以内
方向角				2°以上
光源(波长)				红外发光二极管(850 nm)
电源电压				10～30 VDC(电压脉动(p-p)10%以下)
消耗电流				40 mA以下 (投光器： 25 mA以下、受光器： 15 mA以下)	25 mA以下
控制输出				负载电源电压：30 VDC以下，负载电流：100 mA以下 (残留电压：3 V以下) 集电极开路输出(NPN(负极共用)/PNP(正极共用)视型号而定) 可选择入光时ON/遮光时ON电缆连接
指示灯				动作指示灯(橙色) 稳定性指示灯(绿色) 对射型投光器仅配有电源指示灯(绿色)。
保护电路				电源极性逆接保护；输出短路保护；输出极性逆接保护
响应时间				动作或复位：0.5 ms以下
灵敏度调整				单向调节器
使用环境照度(受光器侧)				白炽灯：3,000 lx以下日光：10,000 lx以下
环境温度范围				工作时：-25～55℃、保存时：-40℃～70℃(不结冰、不结露)
环境湿度范围				工作时：35%～85%、保存时：35%～95%(不结露)
绝缘电阻				20 MΩ以上(500 VDC时)
耐压				1,000 VAC、50/60 Hz下持续1 min
振动(耐久)				10～55 Hz，1.5 mm双振幅，X、Y、Z各方向2 h
冲击(耐久)				500 m/s² X、Y、Z方向上各3次
*防护等级2**				IEC标准IP67、DIN40050-9标准IP69K
连接方式				导线引出型(标准长度：2 m)、接插件型(M12、4针)
重量 (包装状态/ 仅传感器本体)		导线引出型		约120 g/约105 g	约70 g/约55 g
重量 (包装状态/ 仅传感器本体)		接插件型		约35 g/约20 g	约25 g/约10 g
材质		外壳		ABS
		透镜部		甲基丙烯酸树脂(PMMA)
		显示部		甲基丙烯酸树脂(PMMA)
		灵敏度调整旋钮		聚缩醛(POM)
		*电缆3**		氯乙烯(PVC)
		螺母		ABS
附件				螺母(2个)、使用说明书	螺母(1个)、使用说明书

*1. IP69K防护等级说明
IP69K是德国标准DIN 40050第9部分规定的防护规格。
将80℃的热水通过指定形状的喷嘴、以80～100 bar的水压向受测物体喷射。
水的流量为每分钟14～16升。
受测物体和喷嘴之间的距离为10～15 cm，喷射时受测物体水平旋转，喷射方向与水平方向成0°、30°、60°和90°，每个角度各测试30秒。

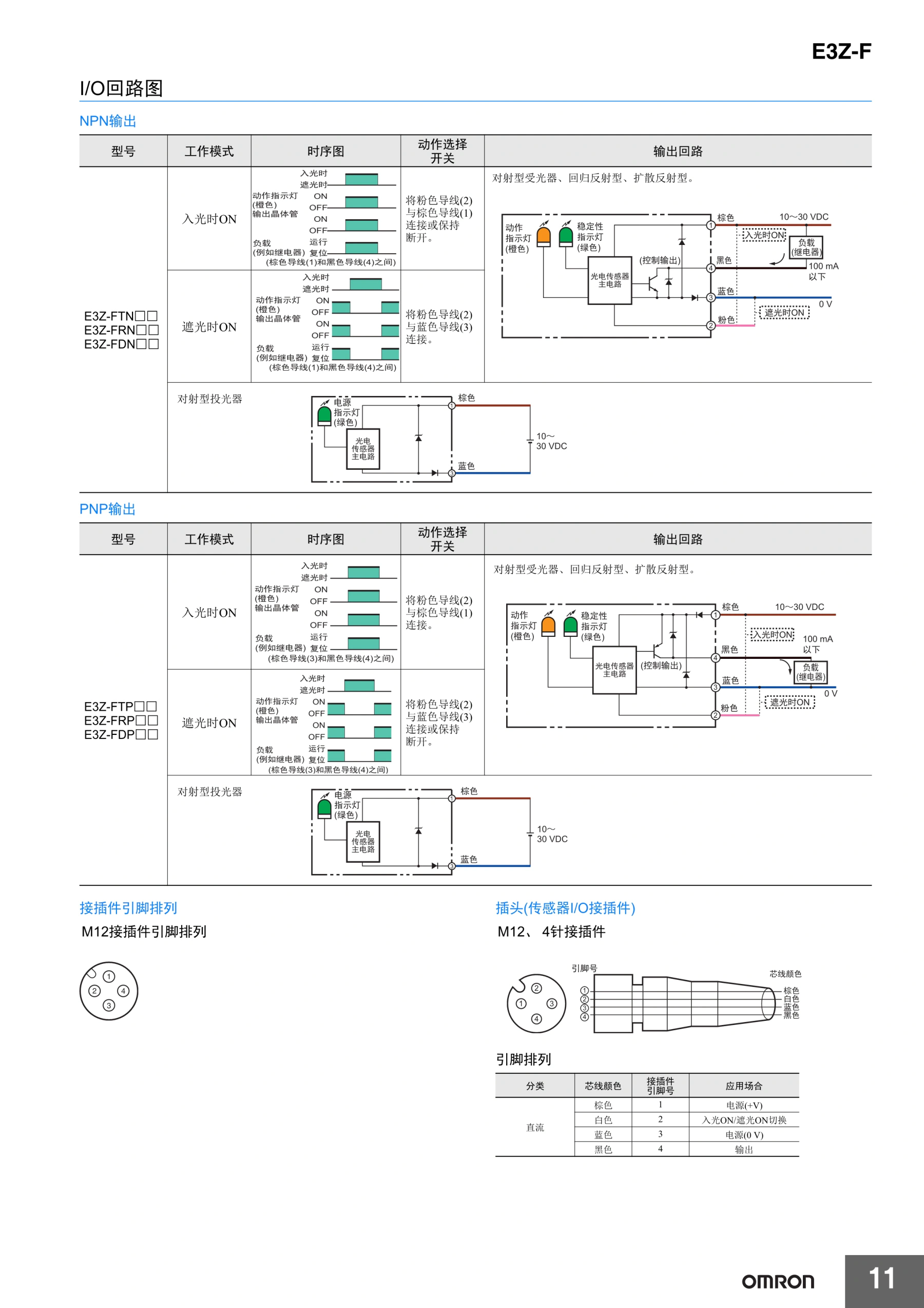

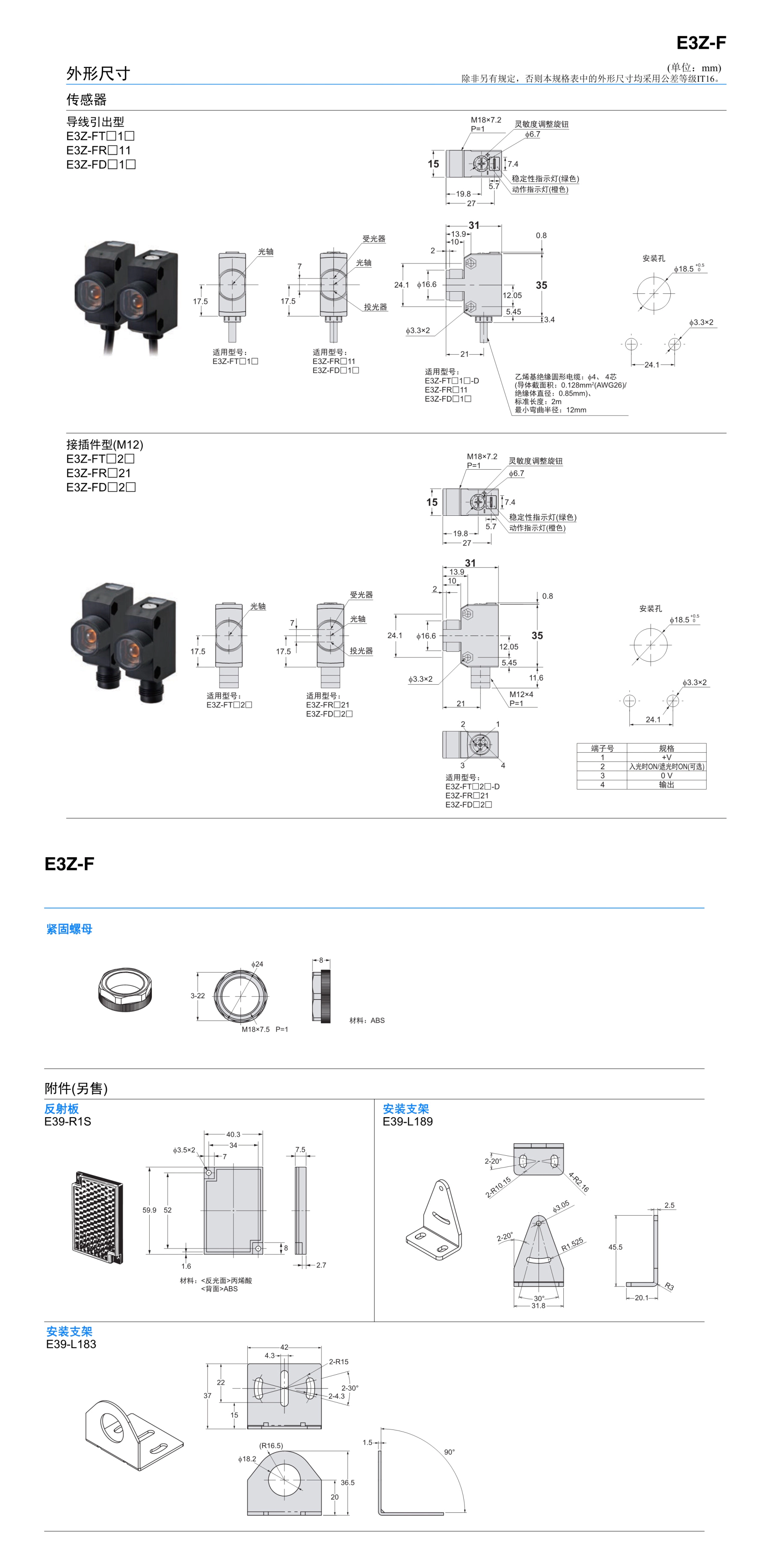

*2. 仅限导线引出型。
