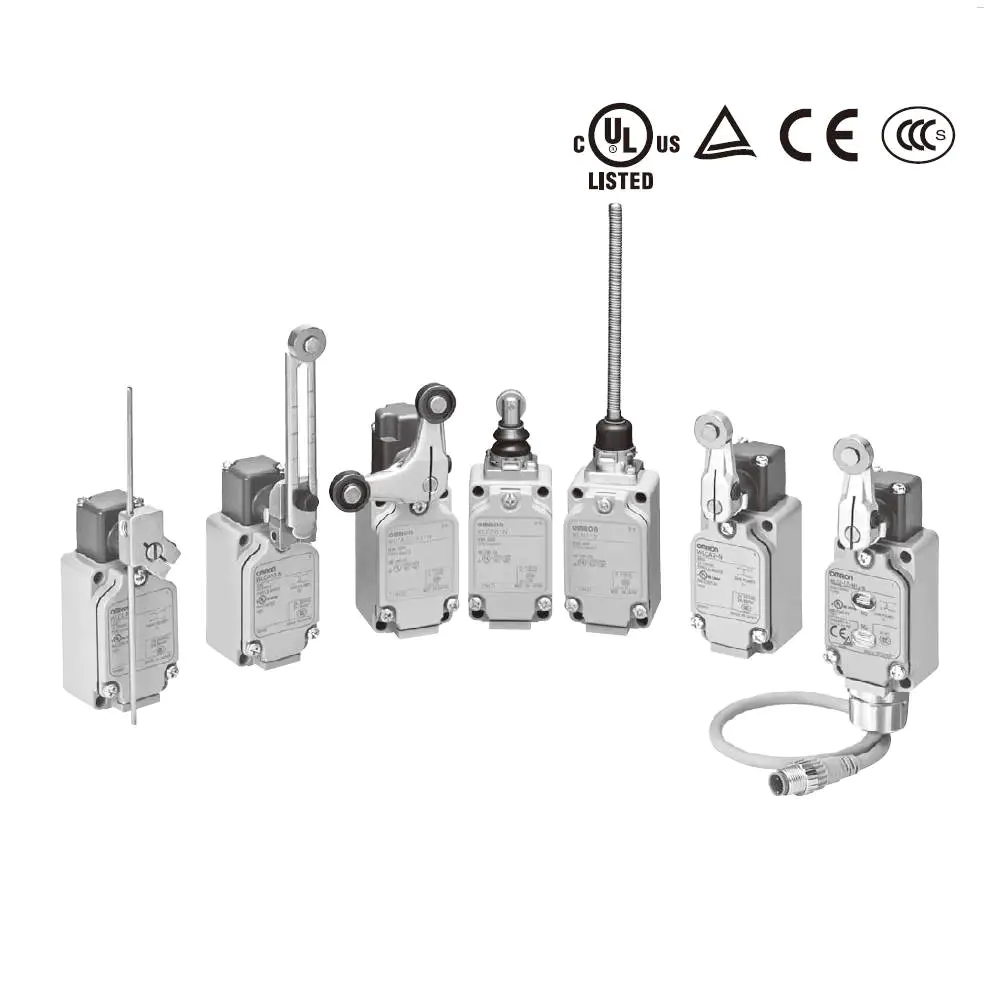

WL-N / WLG 2回路限位开关
WL-N / WLG 2回路限位开关-1
WL-N / WLG 2回路限位开关-2

WL-N / WLG 2回路限位开关

品牌：
复制链接
类别：
型号：
展开产品导航
品牌推荐
D4C 封闭式开关 小型、薄形、高度密封性兼具的紧凑型限位开关
D4V 小型限位开关纵型亚洲标准尺寸
D4V-N D4MC-N 面向中国市场的小型限位开关
D4CC 微型限位开关 滚珠摆杆开关的型号仅16mm厚 （带接插件）
WL / WLM 2回路限位开关/长寿命2回路限位开关
HL-5000 一般用限位开关 小型、低成本高实用性限位开关
产品推荐
D4C 封闭式开关 小型、薄形、高度密封性兼具的紧凑型限位开关
D4V 小型限位开关纵型亚洲标准尺寸
D4V-N D4MC-N 面向中国市场的小型限位开关
D4CC 微型限位开关 滚珠摆杆开关的型号仅16mm厚 （带接插件）
WL / WLM 2回路限位开关/长寿命2回路限位开关
HL-5000 一般用限位开关 小型、低成本高实用性限位开关

种类

滚珠摆杆

一般内置开关



外观

驱动杆
类型

端子
形状

预行程
(PT)

无动作
指示灯

带动作指示灯

LED

氖灯

型号

型号

型号

3263_lu_3_1

滚珠摆杆
(R38mm)

螺钉紧
固端子
(导管
尺寸
G1/2)

15±5°

WLCA2-N

WLCA2-LD-N

WLCA2-LE-N

25±5°

WLCA2-2-N

WLCA2-2LD-N

WLCA2-2LE-N

MAX20°

WLCA2-2N-N

WLCA2-2NLD-N

WLCA2-2NLE-N

10°
+2°,-1°

WLG2

WLG2-LD

WLG2-LE

5°
+2°,0°

WLGCA2

WLGCA2-LD

WLGCA2-LE

3263_lu_3_2

滚珠摆杆
(R50mm)

15±5°

WLCA2-7-N

WLCA2-7LD-N

WLCA2-7LE-N

25±5°

───

MAX20°

───
3263_lu_3_3

滚珠摆杆
(R63mm)

15±5°

WLCA2-8-N

WLCA2-8LD-N

WLCA2-8LE-N

25±5°

───

MAX20°

───
3263_lu_3_4

可调式
滚珠摆杆
(R25～
89mm)

15±5°

WLCA12-N

WLCA12-LD-N

WLCA12-LE-N

25±5°

WLCA12-2-N

WLCA12-2LD-N

WLCA12-2LE-N

MAX20°

WLCA12-2N-N

WLCA12-2NLD-N

WLCA12-2NLE-N

10°
+2°,-1°

WLG12

WLG12-LD

WLG12-LE



* 出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。



外观

驱动杆类

端子形状

预行程
(PT)

接插件形状

使用电压

配线位置

接插件端子编号

型号

3263_lu_3_5

滚珠摆杆
(R38mm)

直出接插件型

15±5°

螺钉式
(M12)

AC

仅NO

NO：③④

WLCA2-LDK13A-N

DC

仅NO

NO：③④

WLCA2-LDK13-N

AC

NC+NO

NO：③④ NC：①②

WLCA2-LDK43A-N

DC

NC+NO

NO：③④ NC：①②

WLCA2-LDK43-N

10°
+2°,-1°

仅NO

NO：③④

WLG2-LDK13

NC+NO

NO：③④ NC：①②

WLG2-LDK43

5°
+2°,0°

仅NO

NO：③④

WLGCA2-LDK13

NC+NO

NO：③④ NC：①②

WLGCA2-LDK43

3263_lu_3_6

滚珠摆杆
(R38mm)

预制线接插件型

15±5°

螺钉式
(M12)

DC

仅NO

NO：③④

WLCA2-LD-M1J-N

仅NO

NO：①④

WLCA2-LD-M1GJ-N

仅NC

NC：③②

WLCA2-LD-M1JB-N

NC+NO

NO：③④ NC：①②

WLCA2-LD-DGJ-N

仅NO

NO：③④ NC：②

WLCA2-LD-DK1EJ-N

Smartclick

NC+NO

NO：③④ NC：①②

WLCA2-LD-DTGJ-N

仅NO

NO：③④ NC：②

WLCA2-LD-DTK1EJ-N

10°
+2°,-1°

螺钉式
(M12)

仅NO

NO：③④

WLG2-LD-M1J

仅NO

NO：①④

WLG2-LD-M1GJ

仅NC

NC：③②

WLG2-LD-M1JB

NC+NO

NO：③④ NC：①②

WLG2-LD-DGJ03

仅NO

NO：③④ NC：②

WLG2-LD-DK1EJ03

Smartclick

仅NO

NO：③④

WLG2-LD-M1TJ

仅NO

NO：①④

WLG2-LD-M1TGJ

仅NC

NC：③②

WLG2-LD-M1TJB

NC+NO

NO：③④ NC：①②

WLG2-LD-DTGJ03

仅NO

NO③④ NC：②

WLG2-LD-DTK1EJ03

5°
+2°,0°

螺钉式
(M12)

仅NO

NO：③④

WLGCA2-LD-M1J

仅NO

NO：①④

WLGCA2-LD-M1GJ

仅NC

NC：③②

WLGCA2-LD-M1JB

NC+NO

NO：③④ NC：①②

WLGCA2-LD-DGJ03

Smartclick

NC+NO

NO：③④ NC：①②

WLGCA2-LD-DTGJ03

仅NO

NO：③④ NC：②

WLGCA2-LD-DTK1EJ03



注1：形状照片为代表机型。
注2：出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。 （但是， 3芯、4芯类型不能切换至动作时灯亮（NC规格）。）

高密闭内置开关规格



外观

驱动杆
类型

端子
形状

预行程
(PT)

无动作
指示灯

带动作指示灯

LED

氖灯

型号

型号

型号

3263_lu_4_1

滚珠摆杆
(R38mm)

螺钉紧
固端子
(导管
尺寸
G1/2)

15±5°

WLCA2-
55-N

WLCA2-
55LD-N

WLCA2-
55LE-N

25±5°

WLCA2-
255-N

WLCA2-
255LD-N

WLCA2-
255LE-N

MAX20°

WLCA2-
2N55-N

WLCA2-
2N55LD-N

WLCA2-
2N55LE-N

10°
+2°,-1°

WLG2-
55

WLG2-
55LD

WLG2-
55LE

5°
+2°,0°

WLGCA2-
55

WLGCA2-
55LD

WLGCA2-
55LE

3263_lu_4_2

可调式
滚珠摆杆
(R25～
89mm)

螺钉紧
固端子
(导管
尺寸
G1/2)

15±5°

WLCA12-
55-N

WLCA12-
55LD-N

WLCA12-
55LE-N

25±5°

───

MAX20°

───

10°
+2°,-1°

───



注：价格与交期请垂询欧姆龙代表处。
* 出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。



外观

驱动杆类型端子形状

端子形状

预行程
(PT)

接插件形状

使用电压

配线位置

接插件端子编号

型号

3263_lu_4_3

滚珠摆杆
(R38mm)

直出接插件型

15±5°

螺钉式(M12)

DC

仅NO

NO：③④

WLCA2-55LDK13-N

NC+NO

NO：③④ NC：①②

WLCA2-55LDK43-N

10°
+2°,-1°

仅NO

NO：③④

WLG2-55LDK13

NC+NO

NO：③④ NC：①②

WLG2-55LDK43

5°
+2°,0°

仅NO

NO：③④

WLGCA2-55LDK13

NC+NO

NO：③④ NC：①②

WLGCA2-55LDK43

3263_lu_4_4

滚珠摆杆
(R38mm)

预制线接插件型

15±5°

螺钉式(M12)

DC

仅NO

NO：③④

WLCA2-55LD-M1J-N

仅NO

NO：①④

WLCA2-55LD-M1GJ-N

仅NC

NC：③②

WLCA2-55LD-M1JB-N

NC+NO

NO：③④ NC：①②

WLCA2-55LD-DGJ-N

仅NO

NO：③④ NC：②

WLCA2-55LD-DK1EJ-N

Smartclick

NC+NO

NO：③④ NC：①②

WLCA2-55LD-DTGJ-N

10°
+2°,-1°

螺钉式(M12)

仅NO

NO：③④

WLG2-55LD-M1J

仅NO

NO：①④

WLG2-55LD-M1GJ

仅NC

NC：③②

WLG2-55LD-M1JB

NC+NO

NO：③④ NC：①②

WLG2-55LD-DGJ03

仅NO

NO：③④ NC：②

WLG2-55LD-DK1EJ03

Smartclick

仅NO

NO：③④

WLG2-55LD-M1TJ

仅NO

NO：①④

WLG2-55LD-M1TGJ

仅NC

NC：③②

WLG2-55LD-M1TJB

NC+NO

NO：③④ NC：①②

WLG2-55LD-DTGJ03

仅NO

NO：③④ NC：②

WLG2-55LD-DTK1EJ03



注1：形状照片为代表机型。
注2：出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。 （但是， 3芯、4芯类型不能切换至动作时灯亮（NC规格）。）

柱塞

一般内置开关



外观

驱动杆
类型

端子
形状

预行程
(PT)

无动作
指示灯

带动作指示灯

LED

氖灯

型号

型号

型号

3263_lu_5_1

密封顶部
滚珠柱塞

螺钉紧
固端子
(导管
尺寸
1/2)

MAX
1.7mm

WLD28-N

WLD28-LD-N

WLD28-LE-N

3263_lu_5_2

顶部滚珠
柱塞

WLD2-N

WLD2-LD-N

WLD2-LE-N

3263_lu_5_3

密封顶部
柱塞

WLD18-N

WLD18-LD-N

WLD18-LE-N

3263_lu_5_4

密封顶部
球式柱塞

WLD38-N

WLD38-LD-N

WLD38-LE-N

3263_lu_5_5

侧面柱塞

MAX
2.8mm

WLSD-N

WLSD-LD-N

WLSD-LE-N

3263_lu_5_6

侧面滚珠
柱塞

WLSD2-N

WLSD2-LD-N

WLSD2-LE-N

3263_lu_5_7

侧面球式
柱塞

WLSD3-N

WLSD3-LD-N

WLSD3-LE-N



* 出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。



外观

驱动
杆
类型

端子
形状

预行程
(PT)

接插件
形状

使用
电压

配线
位置

接插件
端子编号

型号

3263_lu_5_8

密封
顶部
滚珠
柱塞

直出
接插
件型

MAX
1.7mm

螺钉式
(M12)

DC

仅NO

NO：③④

WLD28-LDK13-N

NC+NO

NO：③④
NC：①②

WLD28-LDK43-N

预制
线接
插件
型

仅NO

NO：③④

WLD28-LD-M1J-N

仅NO

NO：①④

WLD28-LD-M1GJ-N

NC+NO

NO：③④
NC：①②

WLD28-LD-DGJ-N

仅NO

NO：③④
NC：②

WLD28-LD-DK1EJ-N



注：出厂设置为不动作时灯亮（NO连接）。
将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。 （但是， 3芯、4芯类型不能切换至动作时灯亮（NC规格）。）

高密闭内置开关



外观

驱动杆
类型

端子
形状

预行程
(PT)

无动作
指示灯

带动作指示灯

LED

氖灯

型号

型号

型号

3263_lu_6_1

密封顶部
滚珠柱塞

螺钉紧
固端子
(导管
尺寸
1/2)

MAX
1.7mm

WLD28-55-N

WLD28-55LD-N

WLD28-55LE-N

3263_lu_6_2

顶部滚珠
柱塞

MAX
1.7mm

WLD2-55-N

WLD2-55LD-N

WLD2-55LE-N

3263_lu_6_3

侧面柱塞

MAX
2.8mm

WLSD-55-N

WLSD-55LD-N

─
3263_lu_6_4

侧面滚珠
柱塞

MAX
2.8mm

WLSD2-55-N

WLSD2-55LD-N

─



注：价格与交期请垂询欧姆龙代表处。
* 出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。



外观

驱动
杆
类型

端子
形状

预行程
(PT)

接插件
形状

使用
电压

配线
位置

接插件
端子编号

型号

3263_lu_6_5

密封
顶部
滚珠
柱塞

直出
接插
件型

MAX
1.7mm

螺钉式
(M12)

DC

仅NO

NO：③④

WLD28-55LDK13-N

NC+NO

NO：③④
NC：①②

WLD28-55LDK43-N

预制
线接
插件
型

仅NO

NO：③④

WLD28-55LD-M1J-N

仅NO

NO：①④

WLD28-55LD-M1GJ-N

NC+NO

NO：③④
NC：①②

WLD28-55LD-DGJ-N

仅NO

NO：③④
NC：②

WLD28-55LD-DK1EJ-N



注：出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。
（但是， 3芯、4芯类型不能切换至动作时灯亮（NC规格）。）

触须

一般内置开关



外观

驱动杆
类型

端子
形状

预行程
(PT)

无动作
指示灯

带动作指示灯*

LED

氖灯

型号

型号

型号

3263_lu_7_1

可调式
棒式摆杆
(25～
140mm)

螺钉紧
固端子
(导管
尺寸
G1/2)

15±5°

WLCL-N

WLCL-LD-N

WLCL-LE-N

25±5°

WLCL-2-N

WLCL-2LD-N

WLCL-2LE-N

MAX20°

WLCL-2N-N

WLCL-2NLD-N

WLCL-2NLE-N

10°
+2°,-1°

WLGL

WLGL-LD

WLGL-LE

3263_lu_7_2

可调式
棒式摆杆
(350～
380mm)

15±5°

WLCAL4-N

WLCAL4-LD-N

WLCAL4-LE-N

25±5°

───

MAX20°

───
3263_lu_7_3

弹簧棒式
摆杆

15±5°

WLCAL5-N

WLCAL5-LD-N

WLCAL5-LE-N

25±5°

───

MAX20°

───
3263_lu_7_4

盘簧
(弹簧直径：
φ6.5)

20±10mm

WLNJ-N

WLNJ-LD-N

WLNJ-LE-N

3263_lu_7_5

盘簧
(弹簧直径：
φ4.8)

20±10mm

WLNJ-30-N

WLNJ-30LD-N

WLNJ-30LE-N

3263_lu_7_6

触须
(树脂棒
直径φ8)

40±20mm

WLNJ-2-N

WLNJ-2LD-N

WLNJ-2LE-N

3263_lu_7_7

触须
(钢丝
直径φ1)

40±20mm

WLNJ-S2-N

WLNJ-S2LD-N

WLNJ-S2LE-N



* 出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。

高密闭内置开关



外观

驱动杆
类型

端子
形状

预行程
(PT)

无动作
指示灯

带动作指示灯*

LED

氖灯

型号

型号

型号

3263_lu_8_1

可调式
棒式摆杆
(25～
140mm)

螺钉紧
固端子
(导管
尺寸
G1/2)

15±5°

WLCL-55-N

WLCL-55LD-N

─

25±5°

───

MAX20°

───
3263_lu_8_2

盘簧
(弹簧直径φ6.5)

20±10mm

WLNJ-55-N

WLNJ-55LD-N

─
3263_lu_8_3

触须
(树脂棒直径φ8)

40±20mm

WLNJ-255-N

WLNJ-255LD-N

─



注：价格与交期请垂询欧姆龙代表处。
* 出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。

叉式锁定摆杆



外观

驱动杆
类型

端子
形状

预行程
(PT)

无动作
指示灯

带动作指示灯*

LED

氖灯

型号

型号

型号

3263_lu_9_1

叉式锁定
摆杆A

螺钉紧
固端子
(导管
尺寸
G1/2)

MAX55°

WLCA32-41-N

WLCA32-41LD-N

WLCA32-41LE-N

3263_lu_9_2

叉式锁定
摆杆B

MAX55°

WLCA32-42-N

─

WLCA32-42LE-N

3263_lu_9_3

叉式锁定
摆杆C

MAX55°

WLCA32-43-N

WLCA32-43LD-N

WLCA32-43LE-N

3263_lu_9_4

叉式锁定
摆杆D

MAX55°

WLCA32-44-N

──



* 出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。

耐环境型

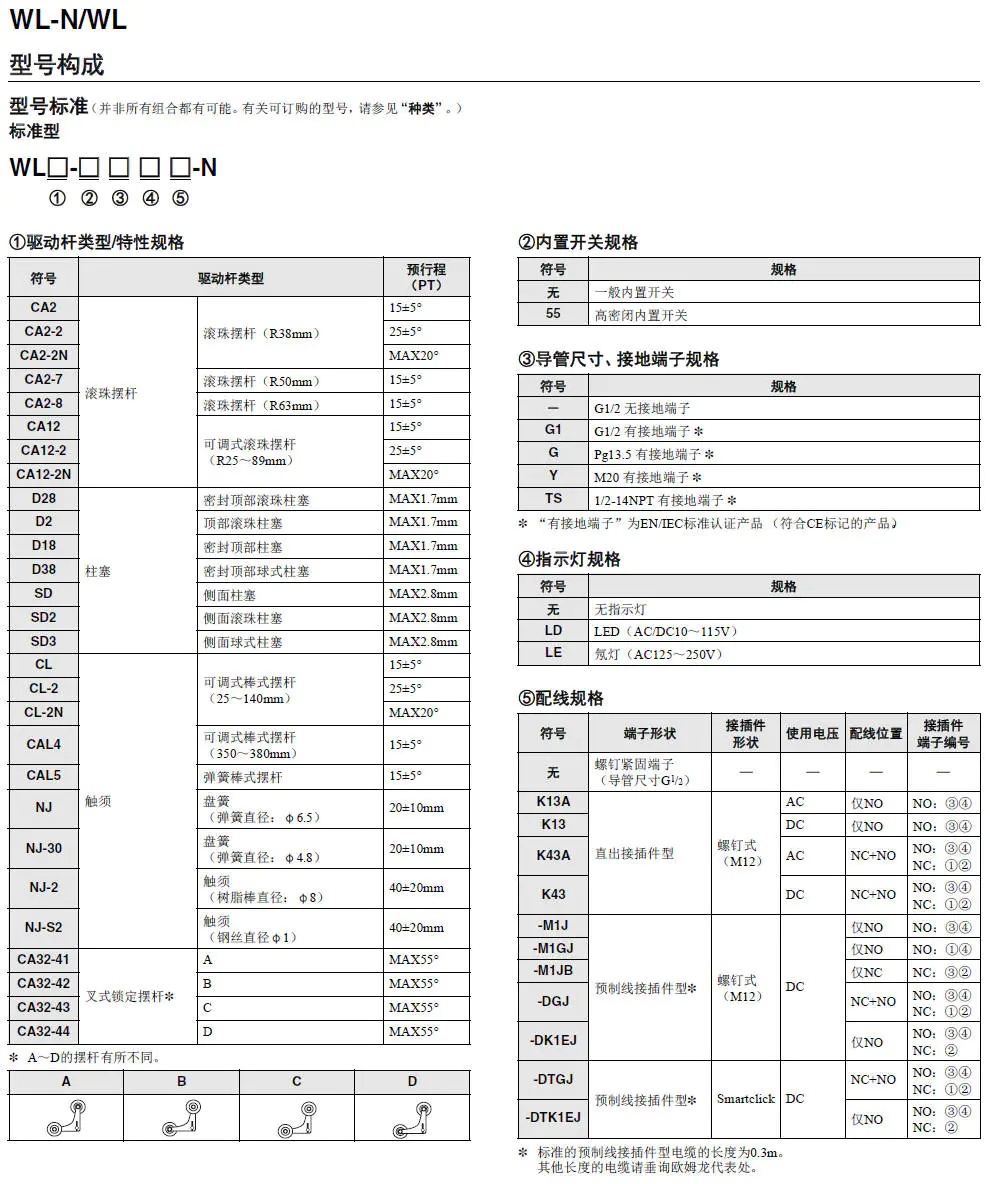

型号构成

型号标准

（并非所有组合都有可能。有关可订购的型号，请参见“种类”。）

标准型

WL-N / WLG 种类 35

高灵敏度型、高精度型

WL-N / WLG 种类 36

类型

滚珠摆杆






形状

驱动杆
类型

端子
形状

内置开关
规格/
温度规格

预行程
(PT)

无动作
指示灯

带动作指示灯

指示
灯

LED

型号

配线
规格

型号



3263_lu_12_1

滚珠摆杆
(R38mm)

螺钉紧
固端子
(导管
尺寸
G1/2)

耐热型

15±5°

WLCA2-
TH-N

──

25±5°

WLCA2-
2TH-N

──

MAX20°

WLCA2-
2NTH-N

──

10°
+2°,-1°

WLG2-TH

──

5°
+2°,0°

WLGCA2-
TH

──

耐寒型

15±5°

WLCA2-
TC-N

──

25±5°

WLCA2-
2TC-N

──

MAX20°

WLCA2-
2NTC-N

──

10°
+2°,-1°

WLG2-TC

──

5°
+2°,0°

WLGCA2-
TC

──

耐腐蚀型

15±5°

WLCA2-
RP-N

──

10°
+2°,-1°

WLG2-RP

──

5°
+2°,0°

WLGCA2-
RP

──

耐候性型

15±5°

WLCA2-
P1-N

──

10°
+2°,-1°

WLG2-P1

──

电缆
直出型

耐冷却剂
型

15±5°

WLCA2-
RP60-N

NC
连接

WLCA2-
RP60LD2-N

NO
连接

WLCA2-
RP60LD3-N

25±5°

WLCA2-
2RP60-N

NC
连接

WLCA2-
2RP60LD2-N

NO
连接

WLCA2-
2RP60LD3-N

10°
+2°,-1°

WLG2-
RP60

NC
连接

WLG2-
RP60LD2

NO
连接

WLG2-
RP60LD3

5°
+2°,0°

WLGCA2-
RP60

NC
连接

WLGCA2-
RP60LD2

NO
连接

WLGCA2-
RP60LD3

耐腐蚀型

15±5°

WLCA2-
RP40-N

──

塑封端子
-139


15±5°

WLCA2-
139-N

NC
连接

WLCA2-
139LD2-N

NO
连接

WLCA2-
139LD3-N

25±5°

WLCA2-
2139-N

NC
连接

WLCA2-
2139LD2-N

NO
连接

WLCA2-
2139LD3-N

MAX20°

WLCA2-
2N139-N

──

10°
+2°,-1°

WLG2-139

NO
连接

WLG2-
139LD3

5°
+2°,0°

WLGCA2-
139

NC
连接

WLGCA2-
139LD2

NO
连接

WLGCA2-
139LD3

塑封端子
-140

15±5°

WLCA2-
140-N

──

MAX20°

WLCA2-
2N140-N

──

10°
+2°,-1°

WLG2-
140

NC
连接

WLG2-
140LD2*

NO
连接

WLG2-
140LD3*

塑封端子
-141

15±5°

WLCA2-
141-N

NC
连接

WLCA2-
141LD2-N

NO
连接

WLCA2-
141LD3-N

10°
+2°,-1°

WLG2-141

NC
连接

WLG2-
141LD2

NO
连接

WLG2-
141LD3

5°
+2°,0°

WLGCA2-
141

NO
连接

WLGCA2-
141LD3

3263_lu_12_2




可调式
滚珠摆杆
(R25～
89mm)

螺钉紧
固端子
(导管
尺寸
G1/2)

耐热型

15±5°

WLCA12-
TH-N

──

25±5°

WLCA12-
2TH-N

──

MAX20°

WLCA12-
2NTH-N

──

10°
+2°,-1°

WLG12-TH

──

耐寒型

15±5°

WLCA12-
TC-N

──

25±5°

WLCA12-
2TC-N

──

MAX20°

WLCA12-
2NTC-N

──

10°
+2°,-1°

WLG12-TC

──

耐腐蚀型

15±5°

WLCA12-
RP-N

──

10°
+2°,-1°

WLG12-RP

──

耐候性型

15±5°

WLCA12-
P1-N

──

10°
+2°,-1°

WLG12-P1

──

电缆
直出型

耐冷却剂
型

15±5°

WLCA12-
RP60-N

──

塑封端子
-139

15±5°

WLCA12-
139-N

──

塑封端子
-140

15±5°

WLCA12-
140-N

──

塑封端子
-141

15±5°

WLCA12-
141-N

──



* 2芯规格请另行咨询。

柱塞



形状

驱动杆
类型

端子形状

内置开关
规格/
温度规格

预行程
(PT)

无动作指示灯

型号

3263_lu_13_1

密封顶部
滚珠柱塞

螺钉紧固端子
(导管尺寸G1/2)

耐热型

MAX
1.7mm

WLD28-TH-N

耐寒型

WLD28-TC-N

耐腐蚀型

WLD28-RP-N

电缆直出型

耐冷却剂型

WLD28-RP60-N

塑封端子-139

WLD28-139-N

塑封端子-140

WLD28-140-N

3263_lu_13_2

顶部
滚珠柱塞

螺钉紧固端子
(导管尺寸G1/2)

耐热型

WLD2-TH-N

电缆直出型

耐冷却剂型

WLD2-RP60-N

塑封端子-139

WLD2-139-N

3263_lu_13_3

侧面柱塞

螺钉紧固端子
(导管尺寸G1/2)

耐热型

MAX
2.8mm

WLSD-TH-N

耐寒型

WLSD-TC-N

耐腐蚀型

WLSD-RP-N

电缆直出型

耐冷却剂型

WLSD-RP60-N

塑封端子-139

WLSD-139-N

3263_lu_13_4

侧面
滚珠柱塞

螺钉紧固端子
(导管尺寸G1/2)

耐热型

WLSD2-TH-N

耐寒型

WLSD2-TC-N

耐腐蚀型

WLSD2-RP-N

电缆直出型

耐冷却剂型

WLSD2-RP60-N

塑封端子-139

WLSD2-139-N

塑封端子-140

WLSD2-140-N



触须



形状

驱动杆
类型

端子形状

内置开关
规格/
温度规格

预行程
(PT)

无动作指示灯

型号

3263_lu_14_1

盘簧
(弹簧直径：φ6.5)

螺钉紧固端子
(导管尺寸G1/2)

耐热型

20±10mm

WLNJ-TH-N

耐寒型

WLNJ-TC-N

耐腐蚀型

WLNJ-RP-N

电缆直出型

耐冷却剂型

WLNJ-RP60-N

塑封端子-139

WLNJ-139-N

塑封端子-140

WLNJ-140-N

3263_lu_14_2

树脂棒
(树脂棒直径：φ8)

螺钉紧固端子
(导管尺寸G1/2)

耐腐蚀型

40±20mm

WLNJ-2RP-N

电缆直出型

耐冷却剂型

40±20mm

WLNJ-2RP60-N

塑封端子-139

WLNJ-2139-N

塑封端子-140

WLNJ-2140-N

3263_lu_14_3

可调式棒式摆杆
(25～140mm)

螺钉紧固端子
(导管尺寸G1/2)

耐热型

15±5°

WLCL-TH-N

25±5°

WLCL-2TH-N

MAX20°

WLCL-2NTH-N

10°
+2°,-1°

WLGL-TH

耐寒型

15±5°

WLCL-TC-N

25±5°

WLCL-2TC-N

MAX20°

WLCL-2NTC-N

10°
+2°,-1°

WLGL-TC

耐腐蚀型

15±5°

WLCL-RP-N

10°
+2°,-1°

WLGL-RP

耐候性型

15±5°

WLCL-P1-N

10°
+2°,-1°

WLGL-P1

电缆直出型

耐冷却剂型

15±5°

WLCL-RP60-N

塑封端子-139

15±5°

WLCL-139-N

塑封端子-140

15±5°

WLCL-140-N



防溅型

型号构成

型号标准

（并非所有组合都有可能。有关可订购的型号，请参见“种类”。）

标准型

WL-N / WLG 种类 45

高灵敏度型、高精度型

WL-N / WLG 种类 46

种类

滚珠摆杆

一般型内置开关

螺钉紧固端子



形状

驱动杆类型

预行程(PT)

摆杆类型

带动作指示灯*

LED

氖灯

型号

型号

3263_lu_17_1

滚珠摆杆(R38mm)

15±5°

双螺母摆杆

WLCA2-LDAS-N

WLCA2-LEAS-N

内六角摆杆

WLCA2-LDS-N

WLCA2-LES-N

10°
+2°,-1°

双螺母摆杆

WLG2-LDAS

WLG2-LEAS

内六角摆杆

WLG2-LDS

WLG2-LDS

5°
+2°,0°

WLGCA2-LDS

WLGCA2-LES



* 出厂设置为“不动作时灯亮”（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。

预制线接插件型



形状

驱动杆类

预行程(PT)

摆杆类型

接插件形状

使用电压

配线位置

接插件
端子编号

带动作指示灯*

LED

配线规格

3263_lu_18_1

滚珠摆杆(R38mm)

15±5°

内六角摆杆

螺钉式
(M12)		DC仅NONO：③④

WLCA2-LDS-M1J-1-N

NC+NONO：③④
NC：①②

WLCA2-LDS-DGJS-N

10°
+2°,-1°

NO：③④
NC：①②

WLG2-LDS-DGJS03

仅NONO：③④
NC：②

WLG2-LDS-DK1EJ03

NO：③④

WLG2-LDS-M1J-1

NO：①④

WLG2-LDS-M1GJ-1

5°
+2°,0°

NO：③④

WLGCA2-LDS-M1J-1

NO：①④

WLGCA2-LDS-M1GJ-1

15±5°

SmartclickNC+NONO：③④
NC：①②

WLCA2-LDS-DTGJS-N

10°
+2°,-1°

仅NONO：①④

LG2-LDS-DTGJS03



* 出厂设置为“不动作时灯亮”（NO连接）。
将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。 （但是， 3芯、4芯类型不能切换至动作时灯亮（NC连接）。）

高密闭内置开关

预制线接插件型



形状

驱动杆类型

预行程(PT)

摆杆类型

接插件形状

使用
电压

配线位置

接插件
端子编号

带动作指示灯*

LED

型号

3263_lu_18_1

滚珠摆杆(R38mm)

10°
+2°,-1°

内六角摆杆

螺钉式
(M12)		DC仅NONO：③④

WLG2-55LDS-M1J-1

NO：①④

WLG2-55LDS-M1GJ-1

NC+NONO：③④
NC：①②

WLG2-55LDS-DGJS03

SmartclickNO：③④
NC：①②

WLG2-55LDS-M1TGJ



* 出厂设置为“不动作时灯亮”（NO连接）。
将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。 （但是， 3芯、4芯类型不能切换至动作时灯亮（NC连接）。）

柱塞

一般型内置开关

螺钉紧固端子



形状

驱动杆类型

预行程(PT)

带动作指示灯*

LED

氖灯

型号

型号

3263_lu_20_1

密封顶部滚珠柱

MAX1.7mm

WLD28-LDS-N

WLD28-LES-N



* 出厂设置为“不动作时灯亮”（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。

预制线接插件型



形状

驱动杆类型

预行程(PT)

接插件形状

使用
电压

配线位置

接插件
端子编号

带动作指示灯*

LED

型号

3263_lu_21_1

密封顶部滚珠柱塞

MAX1.7mm

螺钉式(M12)

DC仅NONO：③④

WLD28-LDS-M1J-1-N

DC仅NONO：①④

WLD28-LDS-M1GJ-1-N

DCNC+NONO：③④
NC：①②

WLD28-LDS-DGJS-N

Smartclick

DCNC+NONO：③④
NC：①②

WLD28-LDS-DTGJS-N



注：标准的预制线接插件型电缆的长度为0.3m。其他长度的电缆请垂询欧姆龙代表处。
* 出厂设置为“不动作时灯亮”（NO连接）。
将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。 （但是，3芯、4芯类型不能切换至动作时灯亮（NC连接）。）

长寿命型

型号构成

型号标准

（并非所有组合都有可能。有关可订购的型号，请参见“种类”。）

标准型

WL-N / WLG 种类 66

高灵敏度型、高精度型

WL-N / WLG 种类 67

种类

滚珠摆杆

螺钉紧固端子



形状

驱动杆类型

预行程(PT)

带动作指示灯*

LED

型号

3263_lu_24_1

滚珠摆杆(R38mm)

15±5°

WLMCA2-LD-N

3263_lu_24_2

10°
+2°,-1°

WLMG2-LD

5°
+2°,0°

WLMGCA2-LD



* 出厂设置为“不动作时灯亮”（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。

直出接插件型



形状

驱动杆类型

预行程
(PT)

使用
电压

配线位置

接插件
端子编号

带动作指示灯*

LED

型号

3263_lu_25_1

滚珠摆杆(R37mm)

15±5°

AC

仅NO

NO：③④

WLMCA2-LDK13A-N

NC+NO

NO：③④ NC：①②

WLMCA2-LDK43A-N

DC

仅NO

NO：③④

WLMCA2-LDK13-N

NC+NO

NO：③④ NC：①②

WLMCA2-LDK43-N

3263_lu_25_2

10°
+2°,-1°

AC

仅NO

NO：③④

WLMG2-LDK13A

NC+NO

NO：③④ NC：①②

WLMG2-LDK43A

DC

仅NO

NO：③④

WLMG2-LDK13

NC+NO

NO：③④ NC：①②

WLMG2-LDK43

5°
+2°,0°

AC

仅NO

NO：③④

WLMGCA2-LDK13A

NC+NO

NO：③④ NC：①②

WLMGCA2-LDK43A

DC

仅NO

NO：③④

WLMGCA2-LDK13

NC+NO

NO：③④ NC：①②

WLMGCA2-LDK43



* 出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。
（但是， 4芯类型不能切换至动作时灯亮（NC连接）。）

预制线接插件型



形状

驱动杆类型

预行程(PT)

使用
电压

接插件形状

配线位置

接插件
端子编号

带动作指示灯*

LED

型号

3263_lu_26_1

滚珠摆杆(R38mm)

15±5°

AC

螺钉式
(M12)

仅NO

NO：③④

WLMCA2-LD-M1J-N

NC+NO

NO：③④
NC：①②

WLMCA2-LD-AGJ-N

DC

NO：③④
NC：①②

WLMCA2-LD-DGJ-N

Smartclick

NC+NO

NO：③④
NC：①②

WLMCA2-LD-DTGJ-N

10°
+2°,-1°

螺钉式
(M12)

仅NO

NO：③④

WLMG2-LD-M1J

3263_lu_26_2

NC+NO

NO：③④
NC：①②

WLMG2-LD-DGJ03

Smartclick

NO：③④
NC：①②

WLMG2-LD-DTGJ03

5°
+2°,0

螺钉式
(M12)

仅NO

NO：③④

WLMGCA2-LD-M1J

Smartclick

NC+NO

NO：③④
NC：①②

WLMGCA2-LD-DTGJ03



注：标准的预制线接插件型电缆的长度为0.3m。其他长度的电缆请垂询欧姆龙代表处。
* 出厂设置为“不动作时灯亮”（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。
（但是， 4芯类型不能切换至动作时灯亮（NC连接）。）

共通附件（另售）

单品订购型号

无摆杆本体、头部单品、驱动杆单品可单独订购。
另外，请灵活利用维修部件的库存管理。

一般型



驱动杆类型

预行程
(PT)

成套
型号

无摆杆
本体

头部单品
(带驱动杆)

驱动杆
单品*

型号

型号

型号

滚珠摆杆
(R38mm)

15±5°

WLCA2-N

WLRCA2-N

WL-
1H1100-N

WL-1A100

25±5°

WLCA2-2-N

WLRCA2-2-N

WL-
3H1100-N

MAX20°

WLCA2-2N-N

WLRCA2-2N-N

WL-
1H1100-N

10°
+2°,-1°

WLG2

WLRG2

WL-
2H1100-K*

可调式
滚珠摆杆
(R25～
89mm)

15±5°

WLCA12-N

WLRCA2-N

WL-
1H2100-N

WL-2A100

25±5°

WLCA12-2-N

WLRCA2-2-N

WL-
3H2100-N

MAX20°

WLCA12-2N-N

WLRCA2-2N-N

WL-
1H2100-N

10°
+2°,-1°

WLG12

WLRG2

WL-
2H2100-K*

可调式
棒式摆杆
(25～
140mm)

15±5°

WLCL-N

WLRCL-N

WL-
4H4100-N

WL-4A100

25±5°

WLCL-2-N

WLRCA2-2-N

WL-
3H4100-N

MAX20°

WLCL-2N-N

WLRCA2-2N-N

WL-
1H4100-N

10°
+2°,-1°

WLGL

WLRG2

WL-
2H4100-K*

密封
顶部柱塞

MAX1.7mm

WLD18-N

─

WL-
7H100-N

─

密封顶部
滚珠柱塞

MAX1.7mm

WLD28-N

─

WL-
7H400-N

─

密封顶部
球式柱塞

MAX1.7mm

WLD38-N

─

WL-
7H300-N

─

侧面柱塞

MAX2.8mm

WLSD-N

─

WL-
8H100-N

─

侧面
滚珠柱塞

MAX2.8mm

WLSD2-N

─

WL-
8H200-N

─

侧面
球式柱塞

MAX2.8mm

WLSD3-N

─

WL-
8H300-N

─

盘簧(弹簧
直径：φ6.5)

20±10mm

WLNJ-N

─

WL-
9H100-N

─

盘簧(弹簧
直径：φ4.8)

20±10mm

WLNJ-30-N

─

WL-
9H200-N

─

触须(树脂棒
直径φ8)

40±20mm

WLNJ-2-N

─

WL-
9H300-N

─

触须(钢丝
直径φ1)

40±20mm

WLNJ-S2-N

─

WL-
9H400-N

─

叉式锁定
摆杆①

MAX55°

WLCA32-41-N

WLRCA32-N

WL-
5H5100-N

WL-5A100

叉式锁定
摆杆②

MAX55°

WLCA32-42-N

WL-
5H5102-N

WL-5A102

叉式锁定
摆杆③

MAX55°

WLCA32-43-N

WL-
5H5104-N

WL-5A104

叉式锁定
摆杆④

MAX55°

WLCA32-44-N

WL-
5H5104-N

WL-5A104



* WL-2H1100-K、WL-2H2100-K及WL-2H4100-K适用于2019年4月发生设计变更的各成套型号WLG□。要购买设计变更前的头部单品，请另行咨询。此外，2019年4月 发生设计变更的产品，其正面下方的开关盒盖为正面突出的形状，以前的产品为内凹的形状。

WL-N / WLG 种类 80

防溅型



驱动杆
类型

摆杆类型

指示灯

预行程
(PT)

成套型号

无摆杆本体

驱动杆
单品*

型号

型号

滚珠摆杆
(R38mm)

双螺母
摆杆

LED

15±5°

WLCA2-LDAS-N

WLRCA2-LDS-N

WL-1A105S

氖灯

WLCA2-LEAS-N

WLRCA2-LES-N

LED

10°
+2°,-1°

WLG2-LDAS

WLRG2-LDS

内六角
摆杆

LED

15±5°

WLCA2-LDS-N

WLRCA2-LDS-N

WL-1A103S

氖灯

WLCA2-LES-N

WLRCA2-LES-N

LED

10°
+2°,-1°

WLG2-LDS

WLRG2-LDS



* 驱动杆为WL和WL-N通用。

接插件（导管尺寸 JIS B0202G1/2)



形状

应用和规格

密封橡胶
内径(D)

电缆外径

型号

适用限位
开关型号

最小

最大

3263_lu_29_1
橡皮绝缘软电缆用
(金属制)		φ7φ5.5φ7.5

SC-1M

WL□-N
WLG□
配线规格：
螺钉紧固端子
φ9φ7.5φ9.5

SC-2M

φ12.5φ11φ13

SC-3M

φ14φ12φ14

SC-4M

φ11φ9φ11

SC-5M

3263_lu_29_2
橡皮绝缘软电缆用
(金属制、带O形环)		φ7φ5.5φ7.5

SC-21

φ9φ7.5φ9.5

SC-22

φ12.5φ11φ13

SC-23

φ14φ12φ14

SC-24

φ11φ9φ11

SC-25

3263_lu_29_3
橡皮绝缘软电缆用
(树脂制)		φ9φ7.5φ9

SC-6

3263_lu_29_4
φ10.6φ8.5φ10.5

SC-P2



注1：SC 接插件请与密封胶带一起使用。但SC-1M～5M带O形环（NBR），无需密封胶带即可保证密封性。SC-6、SC-P2 为树脂制成，因此，如果对密封性有特殊要求，请使用SC-1M～-5M等金属接插件。
注2：各机种的外形尺寸图中，未注公差为±0.4mm。

带*标记的尺寸表



型号

芯线数

电压规格

压接端子尺寸

适用型号

SC-2F2DC125VM4WL-N、
WL
SC-2FAD2AC250V
SC-4F4D4DC125V
SC-4F4AD4AC250V



传感器I/O接插件



形状

电压
规格

电缆
芯线
数

电缆
长度
(m)

电缆型号

适用型号

M12螺钉式
(直线型)


3263_lu_30_1




AC22

XS2F-A421-DB0-F

WL□-□K13A-N
WLG□-□K13A

5

XS2F-A421-GB0-F

42

XS2F-A421-D90-F

WL□-□K43A-N
WL□-□-AGJ-N
WLG□-□K43A
WLG□-□-AGJ03

5

XS2F-A421-G90-F

DC22

XS2F-D421-DD0

WL□-□K13-N
WL□-□-M1J-N
WLG□-□K13
WLG□-□-M1J

5

XS2F-D421-GD0

2

XS2F-D421-DA0-F

WL□-□-M1GJ□-N
WLG□-□-M1GJ□

5

XS2F-D421-GA0-F

42

XS2F-D421-D80-F

WL□-□K43-N
WL□-□-M1JB-N
WL□-□-DGJ-N
WL□-□-DK1EJ-N
WLG□-□K43
WLG□-□-M1JB
WLG□-□-DGJ03
WLG□-□-DK1EJ03

5

XS2F-D421-G80-F

M12 SmartClick（直线型）


3263_lu_30_2




DC42

XS5F-D421-D80-F

WL□-□-M1TJ-N
WL□-□-M1TGJ-N
WL□-□-M1TJB-N
WL□-□-DTGJ-N
WL□-□-DTK1EJ-N
WLG□-□-M1TJ
WLG□-□-M1TGJ
WLG□-□-M1TJB
WLG□-□-DTGJ03
WLG□-□-DTK1EJ03

5

XS5F-D421-G80-F



注：详情请参见“XS2圆型防水接插件（M12螺钉式）数据表”或“XS5圆型防水接插件（M12 Smartclick）数据表”。



种类

适用型号

备注

型号

带指示灯的外壳单品 *1

WL-N

一般型
长寿命型		指示灯 *1LED发光颜色：红色

WL-LD-N

氖灯发光颜色：橙色

WL-LE-N

防溅型LED发光颜色：红色

WL-LDS-N

氖灯发光颜色：橙色

WL-LES-N

WLG

一般型指示灯LED发光颜色：红色

WL-LD-K

长寿命型氖灯发光颜色：橙色

WL-LE-K

防溅型LED发光颜色：红色

WL-LDS-K

氖灯发光颜色：橙色

WL-LES-K

端子片

WL[]-N

由双极变为单极(C接点)。

WL-N
端子片

侧面安装片

WL[]-2N-N

─

WLN-P001



*1. 出厂设置为不动作时灯亮（NO连接）。将灯座旋转180度可将设定更改为动作时灯亮（NC连接）。
*2. WL-LD-K、WL-LE-K、WL-LDS-K及WL-LES-K适用于2019年4月发生设计变更的各成套型号WLG□。详情请参见样本。



额定规格

螺钉紧固端子

无动作指示灯

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

125

1031.51052.5

250

10211031.5

500

101.50.831.50.8

DC

8

1063106

14

1063106

30

64364

125

0.80.20.20.80.2

250

0.40.10.10.40.1



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

AC

125

5

250

5

DC

125

0.4

250

0.2



带动作指示灯（LED）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

115

1031.51052.5

DC

12

1063106

24

64364

48

321.530.2

115

0.80.20.80.1



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

AC

115

5

DC

115

0.4



带动作指示灯（氖灯）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

125

1031.51052.5

250

10211031.5



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

AC

125

5

250

5



注1：上述数值表示稳定电流。
注2：所谓感性负载，是指功率因数0.4以上（AC）、时间常数7ms以下（DC）时的负载。
注3：所谓灯负载，指的是有10倍的冲击电流时的负载。
注4：所谓电动机负载，指的是有6倍的冲击电流时的负载。

容许冲击电流/最小适用负载



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

冲击
电流

NC

30A以下15A以下

NO

20A以下10A以下

最小适用负载

DC5V1mA 阻性负载 P水准DC5V1mA 阻性负载 P水准



动作指示灯



动作指示灯类型

LED

氖灯

额定电压

AC/DC10～115VAC125～250V

漏电流(参考值)

AC/DC10V时 约0.4mA、
AC/DC115V时 约0.5mA		AC125V时 约0.6mA、
AC250V时 约1.9mA



直出接插件型/预制线接插件型

接插件DC规格 带动作指示灯（LED）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

DC

12

3333

24

3333

48

421.532

115

0.80.20.20.80.2



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

DC

115

0.4



接插件AC规格　带动作指示灯（LED）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

115

331.5332.5



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

AC

115

3



注1：上述数值表示稳定电流。
注2：所谓感性负载，是指功率因数0.4以上（AC）、时间常数7ms以下（DC）时的负载。
注3：所谓灯负载，指的是有10倍的冲击电流时的负载。
注4：所谓电动机负载，指的是有6倍的冲击电流时的负载。

最小适用负载



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

最小适用负载DC5V 1mA 阻性负载 P水准DC5V 1mA 阻性负载 P水准



动作指示灯



动作指示灯类型

LED

氖灯

额定电压

AC/DC10～115VAC125～250V

漏电流(参考值)

AC/DC10V时 约0.4mA、
AC/DC115V时 约0.5mA		AC125V时 约0.6mA、
AC250V时 约1.9mA



性能



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

容许操作频率

机械

120次/分钟

电气

30次/分钟

额定频率

50/60Hz

容许操作速度

1mm～1m/s(WLCA2-N时)

绝缘电阻

100MΩ以上(DC500V兆欧表)

接触电阻

25mΩ以下(初期值、内置开关单品)

耐振动

误动作

10～55Hz 双振幅1.5mm

冲击

耐久

1,000m/s2以下

误动作

300m/s2以下 *2

寿命*1

机械

1,500万次以上1,000万次以上

电气

75万次以上(AC250V 3A，阻性负载时) *350万次以上(AC250V 3A，阻性负载时) *3

使用环境温度

-10～+80℃(无结冰)

使用环境湿度

35～95%RH

防护等级

IP67

重量

约255g(WLCA2-N)约270g(WLGCA2)



注：上述数值为初期值。
*1. 寿命的数值为在温度5～35℃、湿度40～70%RH时所测的数值。其他详细条件请垂询欧姆龙代表处。
*2. 螺钉紧固端子（无动作指示灯）时



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

配线规格

螺钉紧固端子

直出接插件/
预制线接插件

螺钉紧固端子

直出接插件/
预制线接插件

耐电压

同极端子间

AC1,000V
50/60Hz 1min*		AC600V
50/60Hz 1min *		AC600V
50/60Hz 1min *		AC600V
50/60Hz 1min *

各端子与
外壳之间

AC2,200V
50/60Hz 1min		AC1,500V
50/60Hz 1min		AC1,500V
50/60Hz 1min		AC1,500V
50/60Hz 1min

各端子与不带
电金属部之间

AC2,200V
50/60Hz 1min		AC1,500V
50/60Hz 1min		AC1,500V
50/60Hz 1min		AC1,500V
50/60Hz 1min



* 带动作指示灯型除外。

耐环境型

额定规格

螺钉紧固端子/电缆直出型

无动作指示灯

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

125

1031.51052.5

250

10211031.5

500

101.50.831.50.8

DC

8

1063106

14

1063106

30

64364

125

0.80.20.20.80.2

250

0.40.10.10.40.1



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

AC

125

5

250

5

DC

125

0.4

250

0.2



带动作指示灯（LED）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

115

1031.51052.5

DC

12

1063106

24

64364

48

321.530.2

115

0.80.20.80.1



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

AC

115

5

DC

115

0.4



带动作指示灯（氖灯）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载



电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

125

1031.51052.5

250

10211031.5



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

AC

125

5

250

5



注1：上述数值表示稳定电流。
注2：所谓感性负载，是指功率因数0.4以上（AC）、时间常数7ms以下（DC）时的负载。
注3：所谓灯负载，指的是有10倍的冲击电流时的负载。
注4：所谓电动机负载，指的是有6倍的冲击电流时的负载。

容许冲击电流/最小适用负载



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

冲击
电流

NC

30A以下15A以下

NO

20A以下10A以下

最小适用负载

DC5V1mA 阻性负载 P水准DC5V1mA 阻性负载 P水准



动作指示灯



动作指示灯类型

LED

氖灯

额定电压

AC/DC10～115VAC125～250V

漏电流(参考值)

AC/DC10V时 约0.4mA、
AC/DC115V时 约0.5mA		AC125V时 约0.6mA、
AC250V时 约1.9mA



性能



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

容许操作频率

机械

120次/分钟

电气

30次/分钟

额定频率

50/60Hz

容许操作速度

1mm～1m/s(WLCA2-N时)

绝缘电阻

100MΩ以上(DC500V兆欧表)

接触电阻

25mΩ以下(初期值、内置开关单品)

耐振动

误动作

10～55Hz 双振幅1.5mm *2

冲击

耐久

1,000m/s2以下

误动作

300m/s2以下 *2

寿命 *1

机械

1,500万次以上1,000万次以上 *3

电气

75万次以上(AC250V 3A，阻性负载时)*450万次以上(AC250V 3A，阻性负载时)*4

使用环境温度

-10～+80℃(无结冰)*5

使用环境湿度

35～95%RH

防护等级

IP67

重量

约250g(WLCL-TH-N)约250g(WLGL-TH)



注：上述数值为初期值。
*1. 寿命的数值为在温度5～35℃、湿度40～70%RH时所测的数值。其他详细条件请垂询欧姆龙代表处。
*2. 触须型除外。
*3. 耐侯性型为50万次以上。
*4. 无动作指示灯时。
*5. 耐寒型为-40～40℃（无结冰）。对于耐热型，为5～120℃。



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

配线规格

螺钉紧固端子/电缆直出型

螺钉紧固端子/电缆直出型

耐电压

同极端子间

AC1,000V 50/60Hz 1min *AC600V 50/60Hz 1min *

各端子与外壳之间

AC2,200V 50/60Hz 1minAC1,500V 50/60Hz 1min

各端子与不带电金属部之间

AC2,200V 50/60Hz 1minAC1,500V 50/60Hz 1min



* 带动作指示灯型除外。

防溅型

额定规格

螺钉紧固端子

带动作指示灯（LED）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

115

1031.51052.5

DC

12

1063106

24

64364

48

321.530.2

115

0.80.20.80.1



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

AC

115

5

DC

115

0.4



带动作指示灯（氖灯）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

125

1031.51052.5

250

10211031.5



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

AC

125

5

250

5



注1： 上述数值表示稳定电流。
注2： 所谓感性负载，是指功率因数0.4以上（AC）、时间常数7ms以下（DC）时的负载。
注3： 所谓灯负载，指的是有10倍的冲击电流时的负载。
注4： 所谓电动机负载，指的是有6倍的冲击电流时的负载。

容许冲击电流/最小适用负载



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

冲击
电流

NC

30A以下15A以下

NO

20A以下10A以下

最小适用负载

DC5V1mA 阻性负载 P水准DC5V1mA 阻性负载 P水准



动作指示灯



动作指示灯类型

LED

氖灯

额定电压

AC/DC10～115VAC125～250V

漏电流(参考值)

AC/DC10V时 约0.4mA、
AC/DC115V时 约0.5mA		AC125V时 约0.6mA、
AC250V时 约1.9mA



预制线接插件型

接插件DC规格　带动作指示灯（LED）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

DC

12

33 33

24

33 33

48

421.532

115

0.80.20.20.80.2



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

DC

115

0.4



注1： 上述数值表示稳定电流。
注2： 所谓感性负载，是指功率因数0.4以上（AC）、时间常数7ms以下（DC）时的负载。
注3： 所谓灯负载，指的是有10倍的冲击电流时的负载。
注4： 所谓电动机负载，指的是有6倍的冲击电流时的负载。

最小适用负载



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

最小适用负载

DC5V 1mA 阻性负载 P水准DC5V 1mA 阻性负载 P水准



动作指示灯



动作指示灯类型

LED

氖灯

额定电压

AC/DC10～115VAC125～250V

漏电流(参考值)

AC/DC10V时 约0.4mA、
AC/DC115V时 约0.5mA		AC125V时 约0.6mA、
AC250V时 约1.9mA



性能



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

容许操作
频率

机械

120次/分钟

电气

30次/分钟

额定频率

50/60Hz

容许操作速度

1mm～1m/s(WLCA2-LDS-N)

绝缘电阻

100MΩ以上(DC500V兆欧表)

接触电阻

25mΩ以下(初期值、内置开关单品)

耐振动

误动作

10～55Hz 双振幅1.5mm

冲击

耐久

1,000m/s2以下

误动作

300m/s2以下

寿命*

机械

1,500万次以上1,000万次以上

电气

75万次以上（AC115V 3A，阻性负载时）*250万次以上(AC250V 3A，阻性负载时)*2

使用环境温度

-10～+80℃(无结冰)

使用环境湿度

35～95%RH

防护等级

IP67

重量

约255g（WLCA2-LDS-N）约270g（WLGCA2-LDS）



注：上述数值为初期值。
* 寿命的数值为在温度5～35℃、湿度40～70%RH时所测的数值。其他详细条件请垂询欧姆龙代表处。
*2. 动作指示灯（LED）时。



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

配线规格

螺钉紧固端子

直出接插件/预制线接插件

螺钉紧固端子

直出接插件/预制线接插件

耐电压

同极端子间

AC1,000V 50/60Hz 1min *AC600V 50/60Hz 1min *AC600V 50/60Hz 1min *AC600V 50/60Hz 1min *

各端子与外壳之间

AC2,200V 50/60Hz 1minAC1,500V 50/60Hz 1minAC1,500V 50/60Hz 1minAC1,500V 50/60Hz 1min

各端子与不带电金属部之间

AC2,200V 50/60Hz 1minAC1,500V 50/60Hz 1minAC1,500V 50/60Hz 1minAC1,500V 50/60Hz 1min



* 带动作指示灯型除外。

长寿命型

额定规格

螺钉紧固端子

带动作指示灯（LED）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

115

1031.51052.5

DC

12

1063106

24

64364

48

321.530.2

115

0.80.20.80.1



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

AC

115

5

DC

115

0.4



注1：上述数值表示稳定电流。
注2：所谓感性负载，是指功率因数0.4以上（AC）、时间常数7ms以下（DC）时的负载。
注3：所谓灯负载，指的是有10倍的冲击电流时的负载。
注4：所谓电动机负载，指的是有6倍的冲击电流时的负载。

容许冲击电流/最小适用负载



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

冲击 电流

NC

30A以下15A以下

NO

20A以下10A以下

最小适用负载

DC5V 1mA 阻性负载 P水准DC5V 1mA 阻性负载 P水准



动作指示灯



动作指示灯类型

LED

氖灯

额定电压

AC/DC10～115VAC125～250V

漏电流(参考值)

AC/DC10V时 约0.4mA、
AC/DC115V时 约0.5mA		AC125V时 约0.6mA、
AC250V时 约1.9mA



直出接插件型/预制线接插件型

接插件DC规格　带动作指示灯（LED）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

DC

12

3333

24

3333

48

421.532

115

0.80.20.20.80.2



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

DC

115

0.4



接插件AC规格　带动作指示灯（LED）

标准型（WL-N）



额定规格

非感性负载(A)

感性负载(A)

标准型(WL-N)

标准型(WL-N)

阻性负载

灯负载

感性负载

电动机负载

电压(V)

NC

NO

NC

NO

NC

NO

NC

NO

AC

115

331.5332.5



高灵敏度、高精度型（WL）



额定规格

非感性负载(A)

高灵敏度型、高精度型(WL)

阻性负载

电压(V)

NC

NO

DC

115

3



注1：上述数值表示稳定电流。
注2：所谓感性负载，是指功率因数0.4以上（AC）、时间常数7ms以下（DC）时的负载。
注3：所谓灯负载，指的是有10倍的冲击电流时的负载。
注4：所谓电动机负载，指的是有6倍的冲击电流时的负载。

容许冲击电流/最小适用负载



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

最小适用负载

DC5V 1mA 阻性负载 P水准DC5V 1mA 阻性负载 P水准



动作指示灯



动作指示灯类型

LED

额定电压

AC/DC10～115V

漏电流(参考值)

AC/DC10V时 约0.4mA、
AC/DC115V时 约0.5mA



性能



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

容许操作
频率

机械

120次/分钟

电气

30次/分钟

额定频率

50/60Hz

容许操作速度

1mm～1m/s

绝缘电阻

100MΩ以上(DC500V兆欧表)

接触电阻

25mΩ以下(初期值、内置开关单品)

耐振动

误动作

10～55Hz 双振幅1.5mm

冲击

耐久

1,000m/s2以下

误动作

300m/s2以下

寿命

机械

3000万次以上

电气

3,000万次以上(AC24V、10mA、阻性负载时)
75万次以上(AC115V 3A，阻性负载时)		50万次(AC115V 3A，阻性负载时)

使用环境温度

-10～+80℃(无结冰)

使用环境湿度

35～95%RH

防护等级

IP67

重量

约255g(WLMCA2-LD-N)约270g(WLMGCA2-LD)



注：上述数值为初期值。
* 寿命的数值为在温度5～35℃、湿度40～70%RH时所测的数值。其他详细条件请垂询欧姆龙代表处。



动作特性类型

标准型(WL-N)

高灵敏度型、高精度型(WL)

配线规格

螺钉紧固端子

直出接插件/
预制线接插件

螺钉紧固端子

直出接插件/
预制线接插件

耐电压

同极端子间

AC1,000V
50/60Hz 1min*		AC600V
50/60Hz 1min *		AC600V
50/60Hz 1min *		AC600V
50/60Hz 1min *

各端子与
外壳之间

AC2,200V
50/60Hz 1min		AC1,500V
50/60Hz 1min		AC1,500V
50/60Hz 1min		AC1,500V
50/60Hz 1min

各端子与不带
电金属部之间

AC2,200V
50/60Hz 1min		AC1,500V
50/60Hz 1min		AC1,500V
50/60Hz 1min		AC1,500V
50/60Hz 1min



* 带动作指示灯型除外。

共通额定规格/性能

一般型/耐环境型/防溅型/长寿命型

已认证标准



机构

标准

文件No.

认证型号

ULUL508请垂询欧姆龙代表处。请垂询欧姆龙代表处。
CSAcULCSA C22.2 No.14
TÜVRheinlandEN60947-5-1
CCC(CQC)GB/T14048.5



安全标准认证额定规格

UL/ｃUL、CSA（UL508、CSA C22.2 No.14）



规格

认证额定规格

动作指示灯

传感器I/O接插件

项目

无无接插件标准型A600 1A，DC125V
高灵敏度型、 高精度型B600
0.5A, DC125V
预制线接插件(AC规格)标准型、高灵敏度 型、高精度型C300 3A，AC250V
预制线接插件(DC规格) 直出接插件(DC规格)标准型1A，DC125V
高灵敏度型、 高精度型0.5A, DC125V
氖灯无接插件标准型A300
10A, AC250V
高灵敏度型、 高精度型B300
0.5A, AC250V
预制线接插件(AC规格)标准型、高灵敏度 型、高精度型C300 3A，AC250V
LED无接插件标准型A150 10A，AC115V
1A，DC115V
高灵敏度型、 高精度型B150
5A, AC115V
0.5A, DC115V
预制线接插件(AC规格)标准型、高灵敏度 型、高精度型C150 3A，AC115V
预制线接插件(DC规格) 直出接插件(DC规格)标准型1A，DC115V
高灵敏度型、 高精度型0.5A, DC115V



A600　认证条件



额定电压

通电电流

电流(A)

伏安(VA)

接通

断开

接通

断开

AC120V
AC240V
AC480V
AC600V

10A

60
30
15
12		6
3
1.5
1.2		7200720



C300　认证条件



额定电压

通电电流

电流(A)

伏安(VA)

接通

断开

接通

断开

AC120V
AC240V

2.5A

15
7.5		1.5
0.75		1800180



A300　认证条件



额定电压

通电电流

电流(A)

伏安(VA)

接通

断开

接通

断开

AC120V
AC240V

10A

60
30		6
3		7200720



A150　认证条件



额定电压

通电电流

电流(A)

伏安(VA)

接通

断开

接通

断开

AC120V

10A

6067200720



C150　认证条件



额定电压

通电电流

电流(A)

伏安(VA)

接通

断开

接通

断开

AC120V

2.5A

151.51800180



B600　认证条件



额定电压

通电电流

电流(A)



伏安(VA)



接通

断开

接通

断开

AC120V
AC240V
AC480V
AC600V

5A

30
15
7.5
6		3
1.5
0.75
0.6		3600360



B300　认证条件



额定电压

通电电流

电流(A)



伏安(VA)



接通

断开

接通

断开

AC120V
AC240V

5A

30
15		3
1.5		3600360



B150　认证条件



额定电压

通电电流

电流(A)



伏安(VA)



接通

断开

接通

断开

AC120V

5A

3033600360



TÜV（EN60947-5-1）



认证条件

规格

有接地端子

预制线接插件
(DC规格)

无指示灯

氖灯

LED



使用负载范围

AC-15DC-12AC-15AC-15DC-12DC-12

额定使用电压(Ue)

250V48V250V115V48V48V

额定使用电流(Ie)

2A

带条件短路电流

100A

短路保护装置

10A，保险丝类型gG

额定绝缘电压(Ui)

250V48V

额定冲击耐受电压
(Uimp)

4kV800V

污染度

3

防止触电保护等级

Class ⅠClass Ⅲ



CCC（GB/T14048.5）



认证条件

规格

无指示灯

氖灯

LED

预制线
接插件
(DC规格)

预制线
接插件
(AC规格)

使用负载范围

AC-15DC-13AC-15AC-15DC-13DC-13AC-15

额定使用电压(Ue)

250V48V250V250V48V48V250V

额定使用电流(Ie)

2A

带条件短路电流

1000A

短路保护装置

10A，保险丝类型gG

额定绝缘电压(Ui)

250V
  • 产品名称 ：
    限位开关、行程开关
  • 输出方式 ：
    常开+常闭
  • 系列 ：
    WL / WLG系列
  • 外壳材质 ：
    锌压铸
  • 链接方式 ：
    接线端子
点击下载PDF 新窗口查看
