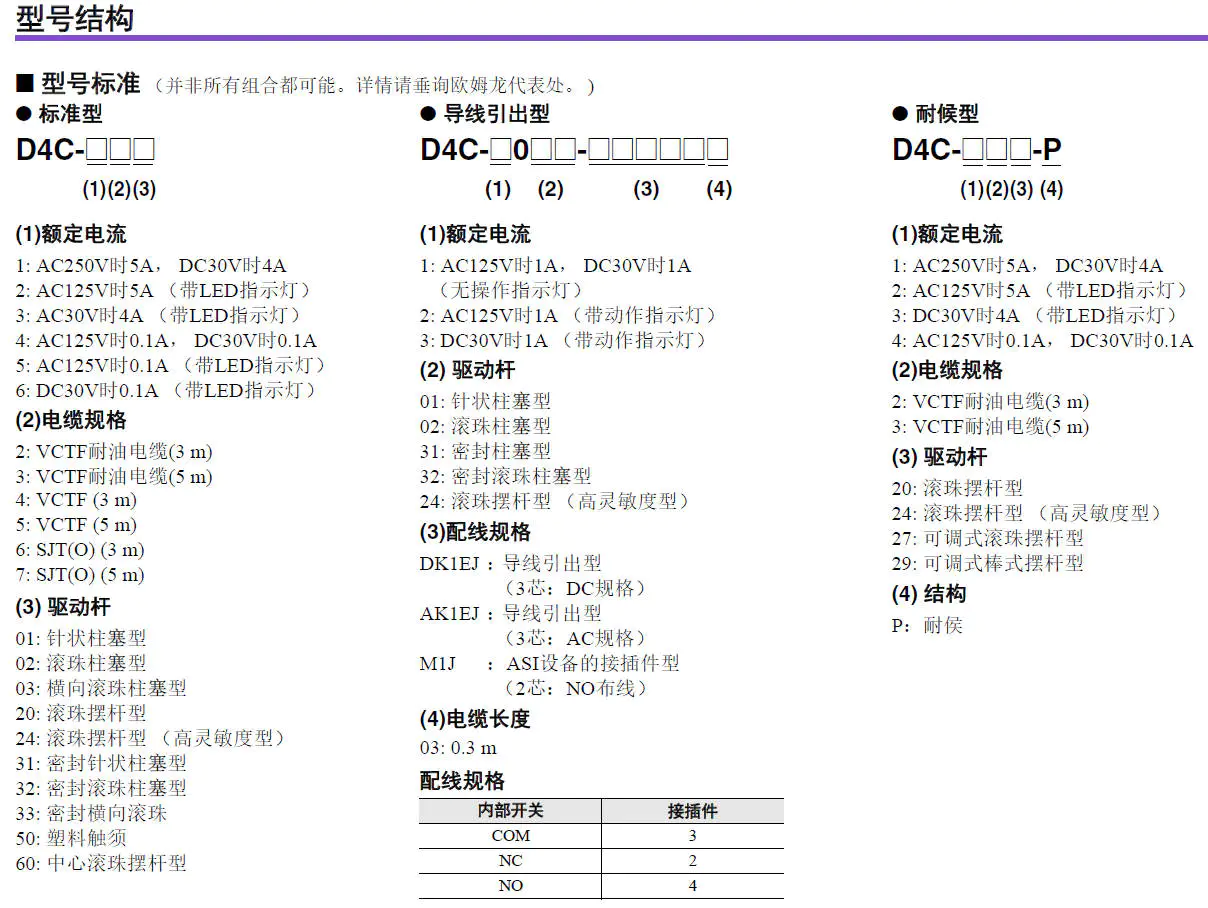

驱动杆 | 额定规格 | 标准负载 | 微小负载 | ||||
|---|---|---|---|---|---|---|---|
AC250V时5A，DC30V时4A | AC125V时0.1A，DC30V时0.1A | ||||||
电缆 | VCTF耐油电缆*1 | VCTF电缆*2 | SJT(O)电缆*3 | VCTF耐油电缆*1 | VCTF电缆*2 | ||
电缆长度(m) | 型号 | ||||||
针状柱塞型 |  | 3 | D4C-1201 | D4C-1401 | D4C-1601 | D4C-4201 | D4C-4401 |
5 | D4C-1301 | D4C-1501 | D4C-1701 | D4C-4301 | D4C-4501 | ||
滚珠柱塞型 |  | 3 | D4C-1202 | D4C-1402 | D4C-1602 | D4C-4202 | D4C-4402 |
5 | D4C-1302 | D4C-1502 | D4C-1702 | D4C-4302 | D4C-4502 | ||
横向滚珠柱塞型 |  | 3 | D4C-1203 | D4C-1403 | D4C-1603 | D4C-4203 | D4C-4403 |
5 | D4C-1303 | D4C-1503 | D4C-1703 | D4C-4303 | D4C-4503 | ||
滚珠摆杆型 |  | 3 | D4C-1220 | D4C-1420 | D4C-1620 | D4C-4220 | D4C-4420 |
5 | D4C-1320 | D4C-1520 | D4C-1720 | D4C-4320 | D4C-4520 | ||
滚珠摆杆型， |  | 3 | D4C-1224 | D4C-1424 | D4C-1624 | D4C-4224 | D4C-4424 |
5 | D4C-1324 | D4C-1524 | D4C-1724 | D4C-4324 | D4C-4524 | ||
密封针状柱塞型 |  | 3 | D4C-1231 | D4C-1431 | D4C-1631 | D4C-4231 | D4C-4431 |
5 | D4C-1331 | D4C-1531 | D4C-1731 | D4C-4331 | D4C-4531 | ||
密封滚珠柱塞型 |  | 3 | D4C-1232 | D4C-1432 | D4C-1632 | D4C-4232 | D4C-4432 |
5 | D4C-1332 | D4C-1532 | D4C-1732 | D4C-4332 | D4C-4532 | ||
密封横向滚珠柱 |  | 3 | D4C-1233 | D4C-1433 | D4C-1633 | D4C-4233 | D4C-4433 |
5 | D4C-1333 | D4C-1533 | D4C-1733 | D4C-4333 | D4C-4533 | ||
塑料触须 |  | 3 | D4C-1250 | D4C-1450 | D4C-1650 | D4C-4250 | D4C-4450 |
5 | D4C-1350 | D4C-1550 | D4C-1750 | D4C-4350 | D4C-4550 | ||
中心滚珠摆杆 |  | 3 | D4C-1260 | D4C-1460 | D4C-1660 | D4C-4260 | D4C-4460 |
5 | D4C-1360 | D4C-1560 | --- | D4C-4360 | D4C-4560 | ||
注1. 型号单独提供，可抗粘性油（提供放油孔），但只针对柱塞型。将“-M”添加到型号中（示例：D4C-1202将成为D4C-1202-M）。请向您最近的欧姆龙代表处咨询详情。
2. 另提供带可变滚珠摆杆的开关。请向您最近的欧姆龙代表处咨询详情。
*1. 耐油乙烯橡胶绝缘电缆；获得EN和IEC认证。
*2. 普通乙烯橡胶绝缘电缆。
*3. 带SJT(O)电缆的开关（电缆已获得UL和CSA认证）获得了UL和CSA认证。
额定规格 | AC125V时5A | DC30V时4A | |||
|---|---|---|---|---|---|
VCTF耐油电缆*1 | VCTF电缆*2 | VCTF耐油电缆*1 | VCTF电缆*2 | ||
型号 | |||||
针状柱塞型  | 3 | D4C-2201 | D4C-2401 | D4C-3201 | D4C-3401 |
5 | D4C-2301 | D4C-2501 | D4C-3301 | D4C-3501 | |
滚珠柱塞型  | 3 | D4C-2202 | D4C-2402 | D4C-3202 | D4C-3402 |
5 | D4C-2302 | D4C-2502 | D4C-3302 | D4C-3502 | |
横向滚珠柱塞型  | 3 | D4C-2203 | D4C-2403 | D4C-3203 | D4C-3403 |
5 | D4C-2303 | D4C-2503 | D4C-3303 | D4C-3503 | |
滚珠摆杆型  | 3 | D4C-2220 | D4C-2420 | D4C-3220 | D4C-3420 |
5 | D4C-2320 | D4C-2520 | D4C-3320 | D4C-3520 | |
滚珠摆杆型，高灵敏度  | 3 | D4C-2224 | D4C-2424 | D4C-3224 | D4C-3424 |
5 | D4C-2324 | D4C-2524 | D4C-3324 | D4C-3524 | |
密封针状柱塞型  | 3 | D4C-2231 | D4C-2431 | D4C-3231 | D4C-3431 |
5 | D4C-2331 | D4C-2531 | D4C-3331 | D4C-3531 | |
密封滚珠柱塞型  | 3 | D4C-2232 | D4C-2432 | D4C-3232 | D4C-3432 |
5 | D4C-2332 | D4C-2532 | D4C-3332 | D4C-3532 | |
密封横向滚珠柱塞型  | 3 | D4C-2233 | D4C-2433 | D4C-3233 | D4C-3433 |
5 | D4C-2333 | D4C-2533 | D4C-3333 | D4C-3533 | |
塑料触须  | 3 | D4C-2250 | D4C-2450 | D4C-3250 | D4C-3450 |
5 | D4C-2350 | D4C-2550 | D4C-3350 | D4C-3550 | |
中心滚珠摆杆型  | 3 | D4C-2260 | D4C-2460 | D4C-3260 | D4C-3460 |
5 | D4C-2360 | D4C-2560 | D4C-3360 | D4C-3560 | |
注： 有关已批准国际标准开关的信息，请咨询您最近的欧姆龙代表处。
*1. 耐油乙烯橡胶绝缘电缆；获得EN和IEC认证。
*2. 普通乙烯橡胶绝缘电缆。
驱动杆 | 额定规格 | AC125V时0.1A | DC30V时0.1A | |
|---|---|---|---|---|
电缆 | VCTF耐油电缆* | VCTF耐油电缆* | ||
电缆长度(m) | 型号 | |||
针状柱塞型 |  | 3 | D4C-5201 | D4C-6201 |
5 | --- | D4C-6301 | ||
滚珠柱塞型 |  | 3 | D4C-5202 | D4C-6202 |
5 | D4C-5302 | D4C-6302 | ||
横向滚珠柱塞型 |  | 3 | D4C-5203 | D4C-6203 |
5 | D4C-5303 | D4C-6303 | ||
滚珠摆杆型 |  | 3 | D4C-5220 | D4C-6220 |
5 | D4C-5320 | D4C-6320 | ||
滚珠摆杆型，高灵敏度 |  | 3 | D4C-5224 | D4C-6224 |
5 | D4C-5324 | D4C-6324 | ||
密封针状柱塞型 |  | 3 | --- | D4C-6231 |
5 | --- | D4C-6331 | ||
密封滚珠柱塞型 |  | 3 | D4C-5232 | D4C-6232 |
5 | D4C-5332 | D4C-6332 | ||
密封横向滚珠柱塞型 |  | 3 | --- | D4C-6233 |
5 | --- | D4C-6333 | ||
塑料触须 |  | 3 | D4C-5250 | D4C-6250 |
5 | D4C-5350 | D4C-6350 | ||
注： 有关已批准国际标准开关的信息，请咨询您最近的欧姆龙代表处。
* 耐油乙烯橡胶绝缘电缆；获得EN和IEC认证。
驱动杆 | 额定规格 | AC125V时1A | DC30V时1A | ||
|---|---|---|---|---|---|
动作指示灯 | 无操作指示灯 | 带动作指示灯 | 无操作指示灯 | 带动作指示灯 | |
针状柱塞型 |  | --- | --- | --- | D4C-3001-DK1EJ□ |
滚珠柱塞型 |  | D4C-1002-AK1EJ□ | D4C-2002-AK1EJ□ | D4C-1002-DK1EJ□ | D4C-3002-DK1EJ□ |
密封柱塞型 |  | --- | --- | --- | D4C-3031-DK1EJ□ |
密封滚珠柱塞型 |  | --- | --- | D4C-1032-DK1EJ□ | D4C-3032-DK1EJ□ |
滚珠摆杆型(高灵敏度型) |  | --- | D4C-2024-AK1EJ□ | D4C-1024-DK1EJ□ | D4C-3024-DK1EJ□ |
注1. □包含电缆长度。
例如：30 cm → D4C-2002-AK1EJ03
2. 另提供M1J型号。有关详细信息，请垂询欧姆龙销售代表。
3. 在上面的型号中，一些具有特殊规格的没有注册。
驱动杆 | 操作指示灯 | 无操作指示 | 带操作指示 | |||
|---|---|---|---|---|---|---|
额定规格 | 标准负载 | 微小负载 | 标准负载 | |||
AC250V时5A | AC125V时0.1A | AC125V时5A | DC30V时4A | |||
VCTF耐油电缆* | ||||||
电缆长度(m) | 型号 | |||||
滚珠摆杆型 |  | 3 | D4C-1220-P | D4C-4220-P | D4C-2220-P | D4C-3220-P |
5 | D4C-1320-P | --- | --- | --- | ||
滚珠摆杆型(高度敏度型) |  | 3 | D4C-1224-P | D4C-4224-P | D4C-2224-P | D4C-3224-P |
5 | D4C-1324-P | D4C-4324-P | D4C-2324-P | D4C-3324-P | ||
可调式滚珠摆杆型 |  | 3 | D4C-1227-P | D4C-4227-P | D4C-2227-P | D4C-3227-P |
5 | D4C-1327-P | D4C-4327-P | D4C-2327-P | D4C-3327-P | ||
可调式棒式摆杆型 |  | 3 | D4C-1229-P | D4C-4229-P | --- | D4C-3229-P |
5 | D4C-1329-P | --- | D4C-2329-P | D4C-3329-P | ||
* 耐油乙烯橡胶绝缘电缆。
注：硅橡胶用于增加对环境的耐受性。不过，硅橡胶可能产生硅气体。（常温下也会产生，但随着温度升高产生量会增加。）硅气体通过电弧能量反应，会生成氧化硅(SiO2)。如果氧化硅(SiO2)积累在接点上，会导致接触不良，并且会对设备造成干扰。使用开关之前，请在实际使用条件（包括环境与操作频率）下进行测试，以确认实际使用时不会出现问题。
类型 | 对于AC | 对于DC | ||
|---|---|---|---|---|
形状 | 输入芯数 | 电缆长度 | 型号 | 型号 |
直线型  | 4 | 2 m | XS2F-A421-D90-F | XS2F-D421-D80-F |
5 m | XS2F-A421-G90-F | XS2F-D421-G80-F | ||

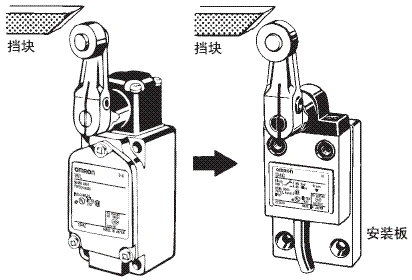

由设备结合的WL型可以用D4C连同安装板一起替换，而不改变挡块或凸轮的位置。
WL型(驱动杆) | D4C型(驱动杆) | 板 |
|---|---|---|
| WLD/WL01D (顶部柱塞型) | D4C-□□01 (柱塞型) | D4C-P001 |
| WLD2/WL01D2 (顶部滚珠柱塞型) | D4C-□□02 (滚珠柱塞型) | D4C-P002 |
| WLCA2/WL01CA2 (滚珠摆杆型) | D4C-□□20 (滚珠摆杆型) | D4C-P020 |
注： WL01□用于微小负载。
注：挡块的位置保持不变。
驱动杆 | 头部(带驱动杆) | 驱动杆 |
|---|---|---|
| 针状柱塞型 | D4C-0001 | --- |
| 滚珠柱塞型 | D4C-0002 | --- |
| 横向滚珠柱塞型 | D4C-0003 | --- |
| 滚珠摆杆型 | D4C-0020 | WL-1A100 |
| 滚珠摆杆型(耐候型) | --- | WL-1A100P1 |
| 滚珠摆杆型(高灵敏度型) | D4C-0024 | WL-1A100 |
| 可变滚珠摆杆型 | D4C-0027 | --- |
| 可变棒式摆杆型 | D4C-0029 | HL-1HPA500 |
| 密封针状柱塞型 | D4C-0031 | --- |
| 密封滚珠柱塞型 | D4C-0032 | --- |
| 密封横向滚珠柱塞型 | D4C-0033 | --- |
| 塑料触须 | D4C-0050 | --- |
| 中心滚珠摆杆型 | D4C-0060 | --- |
注1. 头部型号的形式是D4C-00□□，方框中的数字指示驱动杆的类型。
2. 柱塞型、塑料触须型和中心滚珠摆杆型的驱动杆不能单独订购。它们必须与头部一起订购。
机构 | 标准型 | 文件No. |
|---|---|---|
| TÜV产品服务 | EN60947-5-1 | *1, 3 |
| UL | UL508 | E76675 *2 |
| CSA | CSA C22.2 No.14 | LR45746 *2 |
| CCC (CQC) | GB/T14048.5 | 2003010305077626 *3 |
*1. 除耐候性型号，仅VCTF耐油电缆型和导线引出型取得认证。
VCTF耐油电缆型和导线引出型（AC125V型）为CE标记对应品。
*2. 仅SJT(O)电缆型。（仅适用于样本列出的型号。）
*3. 关于已认证型号的信息，请咨询欧姆龙代表处。
额定电压 | 非感性负载(A) | 感性负载(A) | ||||||
|---|---|---|---|---|---|---|---|---|
电阻负载 | 灯负载 | 感性负载 | 电动机负载 | |||||
NC | NO | NC | NO | NC | NO | NC | NO | |
AC125V | 5 (0.1) 5 | 1.5 1 | 0.7 0.5 | 3 2 | 2.5 1.5 | 1.3 0.8 | ||
DC8V | 5 (0.1) 5 (0.1) 4 (0.1) 0.4 0.2 | 2 2 2 0.05 0.03 | 5 4 3 | 4 4 3 | 3 3 3 0.05 0.03 | |||
| 0.4 0.2 | ||||||||
涌浪电流 | NC | 20A以下 |
|---|---|---|
NO | 10A以下 |
注1. 上述数值表示恒定电流。
2. 所谓感性负载，是指功率因数0.4以上 (AC)、时间常数7ms以下 (DC) 时的负载。
3. 所谓灯负载，就是有10倍的浪涌电流的负载。
4. 电动机负载具有6倍于稳定电流的浪涌电流。
5. 括号内给出的值"0.1"用于微小负载型。
额定电压 | 非感性负载(A) | 感性负载(A) | ||||||
|---|---|---|---|---|---|---|---|---|
电阻负载 | 灯负载 | 感性负载 | 电动机负载 | |||||
NC | NO | NC | NO | NC | NO | NC | NO | |
AC125V | 1 | 1 | 1 | .7 | 1 | 1 | 1 | 1 |
DC30V | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
型号 | 适用范围与额定规格 | 热电流(I the) |
|---|---|---|
D4C-1□□□ | AC-15 2A/250V DC-12 2A/30V | 5A 4A |
D4C-2□□□ | AC-15 2A/125V | 5A |
D4C-3□□□ | DC-12 2A/30V | 4A |
D4C-4□□□ | AC-14 0.1A/125V DC-12 0.1A/30V | 0.5A 0.5A |
D4C-5□□□ | AC-14 0.1A/125V | 0.5A |
D4C-6□□□ | DC-12 0.1A/30V | 0.5A |
B300（D4C-16□□，-17□□）
B150（D4C-26□□，-27□□）
额定电压 | 通电电流 | 电流(A) | 伏安(VA) | ||
|---|---|---|---|---|---|
接通 | 断开 | 接通 | 断开 | ||
AC120V | 5A | 30 15 | 3 1.5 | 3,600 3,600 | 360 360 |
额定电压 | 通电电流 | 电流(A) | 伏安(VA) | ||
|---|---|---|---|---|---|
接通 | 断开 | 接通 | 断开 | ||
AC120V | 5A | 30 | 3 | 3600 | 360 |
防护等级 | IP67 | |
|---|---|---|
寿命*1 | 机械*3 | 10,000,000次以上 |
电气*2 | 200,000次以上(AC125V时5A，电阻负载) | |
容许操作速度 | 0.1mm/s～0.5m/s(柱塞型) 1mm～1m/s(滚珠摆杆型) | |
容许操作频率 | 机械 | 120次/分钟 |
电气 | 30次/分钟 | |
额定频率 | 50/60Hz | |
绝缘电阻 | 最小100MΩ(DC500V时) | |
接触电阻(初始) | 最大250 mΩ(2m VCTF电缆的初期值) 最大300 mΩ(3m VCTF电缆的初期值) 最大400 mΩ(5m VCTF电缆的初期值) | |
绝缘强度 | 同极端子间 | AC1,000V，50/60Hz，1分钟 |
带电金属部与地线之间 | AC1,500V，50/60Hz，1分钟 Uimp：2.5 kV(EN60947-5-1) | |
各端子与不带电金属部之间， | AC1,500V，50/60Hz，1分钟 Uimp：2.5 kV(EN60947-5-1) | |
额定绝缘电压(Ui) | 300V (EN60947-5-1) *5 | |
污染度(使用环境) | 3 (EN60947-5-1) | |
短路保护装置(SCPD) | 10A保险丝类型gI或gG (IEC60269) | |
带条件短路电流 | 100A(EN60947-5-1) | |
额定密闭热电流(I the) | 5A、4A、0.5A (EN60947-5-1) | |
防止触电保护等级 | Class I(带接地电线)*6 | |
耐振动 | 误动作 | 10～55Hz双振幅1.5mm *4 |
耐冲击 | 毁坏 | 1,000m/s2以上 |
误动作 | 500m/s2以上*4 | |
使用环境温度 | -10°C～+70°C (无结冰) | |
使用环境湿度 | 35～95%RH | |
质量(D4C-1202) | 带3m VCTF电缆：360 g 带5m VCTF电缆：540 g | |
注： 上述数值为初期值。
*1. 数值为使用温度+5°C～+35°C、使用湿度40%～70%RH时所测的数值。
请联系您的欧姆龙销售代表处获取更多有关其他使用环境下的详细信息。
*2. 导线引出型：1,000,000次操作以上（DC规格，开关电流：0.1A）
*3. 室外规格：500,000次以上
*4. 塑料触须除外。
*5. 导线引出型：250V
*6. 导线引出型：class III
