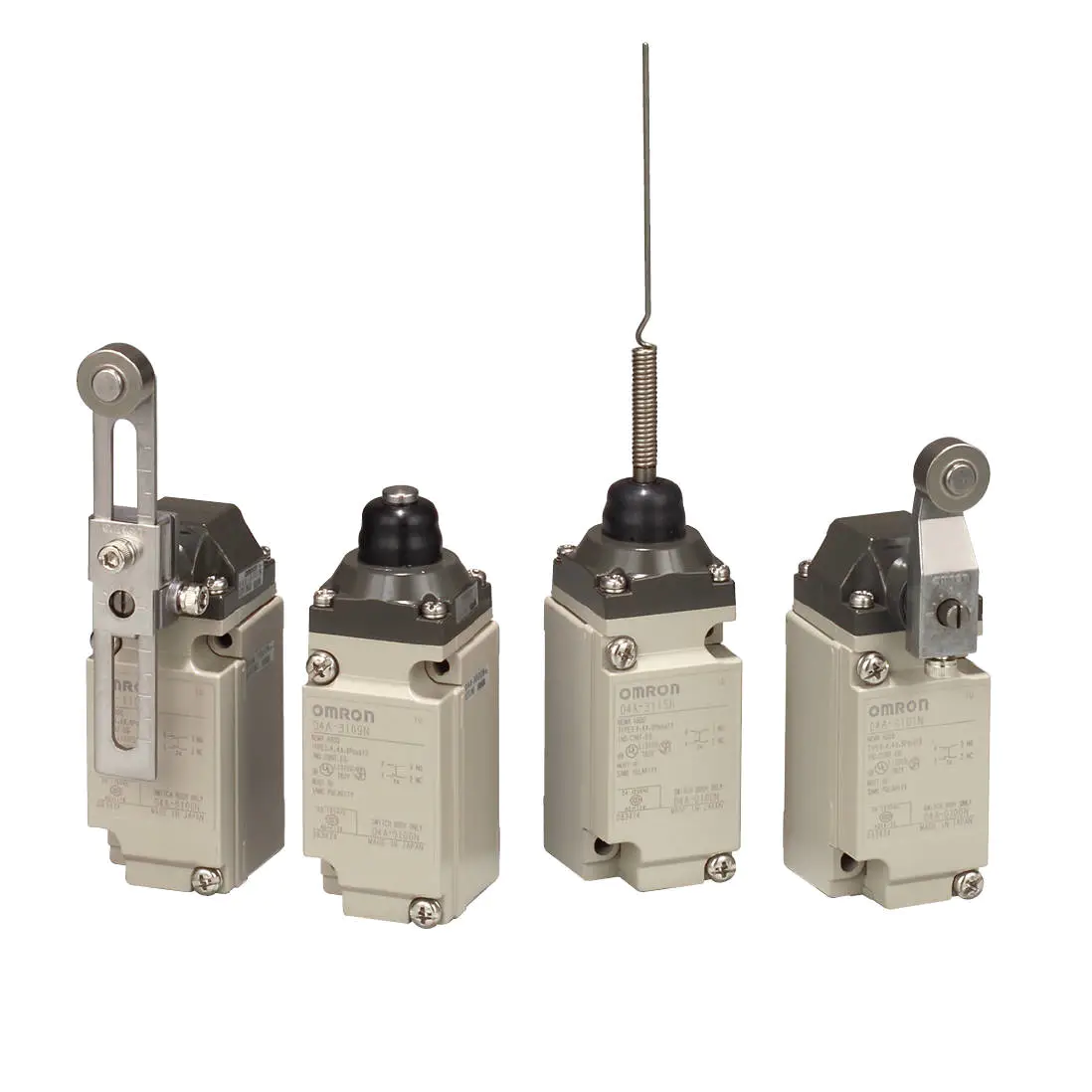

D4A-□N 一般用限位开关

品牌：

复制链接

类别：

型号：

电话： 021-31268353 ( 7x24小时技术服务 )
在线咨询 QQ在线加微信

品牌推荐

D4C 封闭式开关小型、薄形、高度密封性兼具的紧凑型限位开关

D4V 小型限位开关纵型亚洲标准尺寸

D4V-N D4MC-N 面向中国市场的小型限位开关

D4CC 微型限位开关滚珠摆杆开关的型号仅16mm厚（带接插件）

WL / WLM 2回路限位开关/长寿命2回路限位开关

HL-5000 一般用限位开关小型、低成本高实用性限位开关

产品推荐

D4CC 微型限位开关滚珠摆杆开关的型号仅16mm厚（带接插件）

WL / WLM 2回路限位开关/长寿命2回路限位开关

HL-5000 一般用限位开关小型、低成本高实用性限位开关

安川YASKAWA限位开关 PSKU-110C，PSKO-110B 原装进口

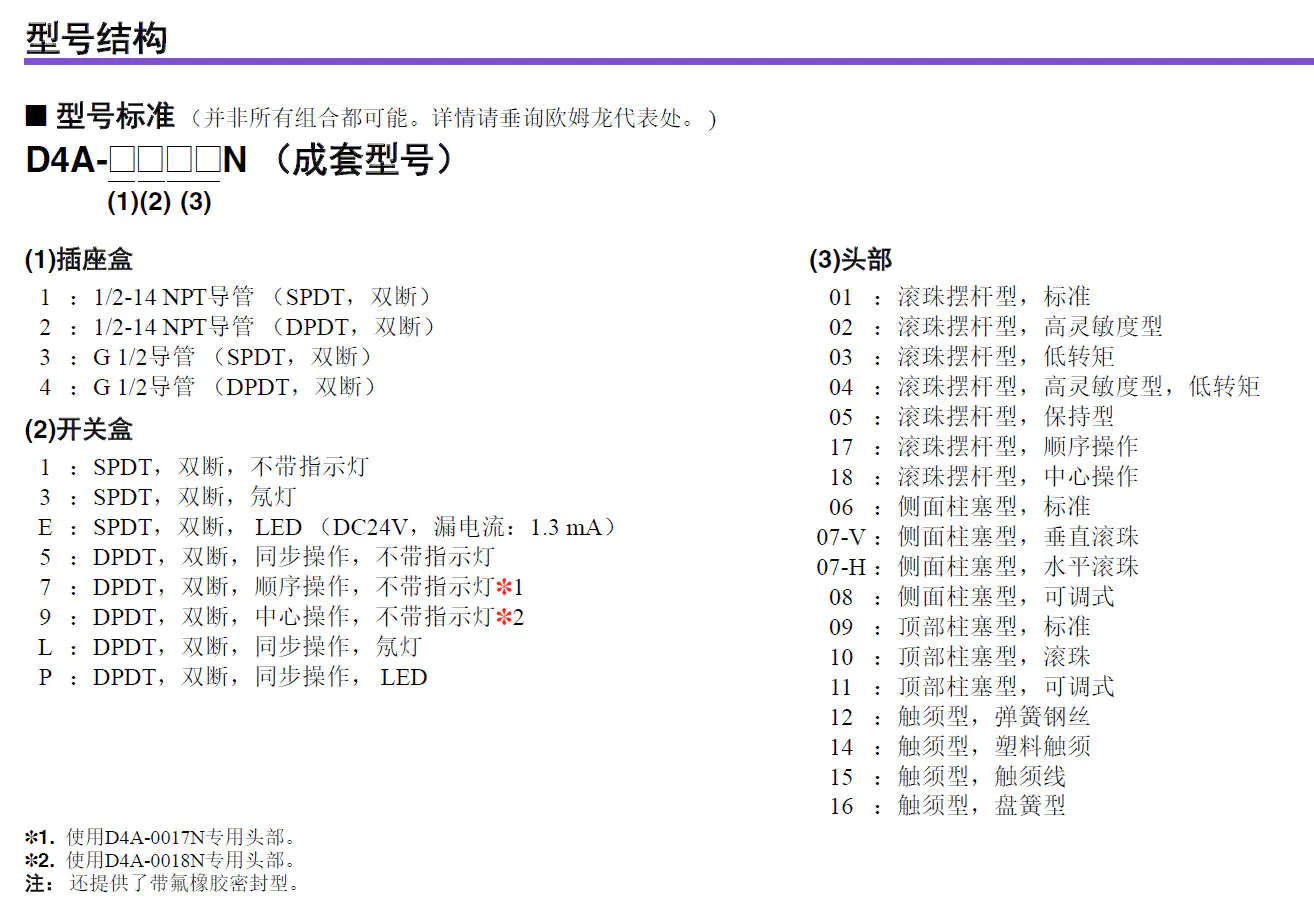

种类

成套型号

SPDT, 双断开关

插座盒	G 1/2导管
指示灯	无指示灯	带氖灯指示灯(AC)	带LED指示灯(DC)
驱动杆	型号	已认证标准	型号	已认证标准	型号
*滚珠摆杆型1**	标准		D4A-3101N	UL, CSA	D4A-3301N	UL, CSA	D4A-3E01N
高灵敏度型		D4A-3102N	UL, CSA	D4A-3302N	UL, CSA	D4A-3E02N
低转矩		D4A-3103N	UL, CSA	---	---	---
高灵敏度型，低转矩		D4A-3104N	UL, CSA	D4A-3304N	UL, CSA	---
*保持型2**		D4A-3105N	UL, CSA	D4A-3305N	UL, CSA	D4A-3E05N
侧面柱塞型	标准		D4A-3106N	UL, CSA	---	UL, CSA	---
垂直滚珠		D4A-3107-VN	UL, CSA	D4A-3307-VN	UL, CSA	D4A-3E07-VN
水平滚珠		D4A-3107-HN	UL, CSA	D4A-3307-HN	UL, CSA	---
可调式		D4A-3108N	UL, CSA	D4A-3308N	UL, CSA	D4A-3E08N
顶部柱塞型	标准		D4A-3109N	UL, CSA	D4A-3309N	UL, CSA	---
滚珠		D4A-3110N	UL, CSA	D4A-3310N	UL, CSA	---
可调式		D4A-3111N	UL, CSA	D4A-3311N	UL, CSA	---
触须型	弹簧钢丝		D4A-3112N	UL, CSA	D4A-3312N	UL, CSA	D4A-3E12N
塑料触须		D4A-3114N	UL, CSA	D4A-3314N	UL, CSA	D4A-3E14N
触须线		D4A-3115N	UL, CSA	D4A-3315N	UL, CSA	D4A-3E15N
盘簧型		D4A-3116N	UL, CSA	D4A-3316N	UL, CSA	D4A-3E16N

注:

1. 另提供带□1/2-14 NPT导管的开关。型号对应如下：
(示例)

G 1/2导管
D4A-3□□□N
D4A-4□□□N

1/2-14 NPT导管
D4A-1□□□N
D4A-2□□□N

2. 还提供了带氟橡胶密封的开关，以更大程度地抵制化学制品。（但这些开关的使用温度范围为−10～+120°C。）（示例：D4A-3101N变成D4A-3101N-F。）请向最近的欧姆龙代表处咨询详情。

*1. 滚珠摆杆的成套型号中不包括摆杆。从此数据表中所列选择摆杆，并单独订购（参见Catalog上的摆杆）。

*2. 保持型开关具有一个用于开关操作的锁定机制，因此使用了叉式摆杆锁定型。

DPDT, 双断开关

插座盒	G 1/2 导管
指示灯	无指示灯	带氖灯指示灯(AC)	带LED指示灯(DC)
驱动杆	型号	已认证标准	型号	型号
*滚珠摆杆型1**	标准		D4A-4501N	UL, CSA	D4A-4L01N	D4A-4P01N
高灵敏度型		D4A-4502N	UL, CSA	---	---
低转矩		D4A-4503N	UL, CSA	---	---
高灵敏度型，低转矩		D4A-4504N	UL, CSA	---	---
*保持型2**		D4A-4505N	UL, CSA	---	---
顺序操作		D4A-4717N	UL, CSA	---	---
中心操作		D4A-4918N	UL, CSA	---	---
侧面柱塞型	标准		D4A-4506N	UL, CSA	---	---
垂直滚珠		D4A-4507-VN	UL, CSA	---	---
水平滚珠		D4A-4507-HN	UL, CSA	---	---
可调式		D4A-4508N	UL, CSA	---	---
顶部柱塞型	标准		D4A-4509N	UL, CSA	---	---
滚珠		D4A-4510N	UL, CSA	D4A-4L10N	D4A-4P10N
可调式		D4A-4511N	UL, CSA	---	---
触须型	弹簧钢丝		D4A-4512N	UL, CSA	---	---
塑料触须		D4A-4514N	UL, CSA	---	---
触须线		D4A-4515N	UL, CSA	---	---
盘簧型		D4A-4516N	UL, CSA	---	---

注:

1. 另提供带□1/2-14 NPT导管的开关。型号对应如下:
(示例)

G 1/2 导管
D4A-3□□□N
D4A-4□□□N

1/2-14 NPT 导管
D4A-1□□□N
D4A-2□□□N

2. 还提供了带氟橡胶密封的开关，以更大程度地抵制化学制品。（但这些开关的使用温度范围为−10～+120°C。）将“-F”添加到型号中。（示例：D4A-4501N变成D4A-4501N-F。）请向最近的欧姆龙代表处咨询相关的交货时间。

*1.滚珠摆杆的成套型号中不包括摆杆。从此数据表中所列选择摆杆，并单独订购（参见Catalog上的摆杆）。

*2.保持型开关具有一个用于开关操作的锁定机制，因此使用了叉式摆杆锁定型。

单品部件

插座盒

类型	*G1/2 导管 1**	*1/2-14NPT 导管 2**
形状	型号	已认证标准	型号	已认证标准
SPDT 双断		D4A-3000N	UL, CSA	D4A-1000N	UL, CSA
DPDT 双断		D4A-4000N	UL, CSA	D4A-2000N	UL, CSA

*1. M6螺钉安装（标准安装）

*2. 10-32UNF螺钉安装（标准安装）

开关盒

指示灯	无指示灯	带氖灯指示灯(AC)	带LED 指示灯(DC)
形状	型号	认证标准	型号	认证标准	型号
SPDT 双断	(无指示灯)	D4A-0100N	UL, CSA	D4A-0300N	UL, CSA	D4A-0E00N

DPDT 双断	(无指示灯)	同步操作	D4A-0500N	UL, CSA	D4A-0L00N	---	D4A-0P00N
顺序操作	D4A-0700N	UL, CSA	---	---	---
中心操作	D4A-0900N	UL, CSA	---	---	---

头部单品

形状	型号	已认证标准
*滚珠摆杆型1**		标准型	D4A-0001N	UL, CSA
高度灵敏型	D4A-0002N	UL, CSA
*低转矩2**	D4A-0003N	UL, CSA
*顺序操作: 3**	D4A-0017N	UL, CSA
*中心操作: 3**	D4A-0018N	UL, CSA
	保持型	D4A-0005N	UL, CSA
侧面柱塞型		标准型	D4A-0006N	UL, CSA
	垂直滚珠	D4A-0007-VN	UL, CSA
	水平滚珠	D4A-0007-HN	UL, CSA
	侧面可调式	D4A-0008N	UL, CSA

*1. 提供了滚珠摆杆开关的摆杆（可选）。从此数据表中所列选择摆杆并订购（参见Catalog上的摆杆）。
*2. D4A-C00可调式滚珠摆杆型对于这些头部而言太重且太长，故不应使用它，否则将导致出现机械故障。
*3. 这些头部不能用于双断操作。

形状	类型	型号	已认证标准

顶部柱塞型		标准型	D4A-0009N	UL, CSA
	滚珠	D4A-0010N	UL, CSA
	可调式	D4A-0011N	UL, CSA
触须型		弹簧钢丝	D4A-0012N	UL, CSA
	塑料触须	D4A-0014N	UL, CSA
	触须线	D4A-0015N	UL, CSA
	盘簧型	D4A-0016N	UL, CSA

摆杆

驱动杆	型号
滚珠摆杆型	D4A-A00
	D4A-A10
	D4A-A20
	D4A-A30
	D4A-B06
可调式滚珠摆杆型	D4A-C00
可调式滚珠摆杆型	D4A-D00
树脂环摆杆型	D4A-F00
叉式摆杆锁定型	D4A-E30
	D4A-E20
	D4A-E10
	D4A-E00

额定规格

类型	额定电压	非感性负载 (A)				感性负载 (A)
		电阻负载		灯负载		感性负载		电动机负载
		NC	NO	NC	NO	NC	NO	NC	NO
SPDT双断(带/不带指示灯)	125 VAC * 250 VAC * 480 VAC 600 VAC	10 10 10 3	10 10 10 1	3 2 1.5 1	1.5 1 0.8 0.5	10 10 3 1.5		5 3 1.5 1	2.5 1.5 0.8 0.5
SPDT双断(带/不带指示灯)	8 VDC 14 VDC 30 VDC 125 VDC * 250 VDC *	10 10 6 0.8 0.4		6 6 4 0.2 0.1	3 3 3 0.2 0.1	10 10 6 0.8 0.4		6 6 4 0.2 0.1
DPDT 双断(不带指示灯)	125 VAC 250 VAC 480 VAC 600 VAC	5 3 1.5 1		2 1 0.5 0.4		4 2 1 0.7		3 1.5 0.8 0.5
DPDT 双断(不带指示灯)	14 VDC 30 VDC 125 VDC 250 VDC	5 3 0.4 0.2		2 1 0.1 0.05		4 2 0.4 0.2		3 1.5 0.1 0.05
DPDT双断(带指示灯)	125 VAC 250 VAC	5 3		2 1		4 2		3 1.5
DPDT双断(带指示灯)	12 VDC 24 VDC 48 VDC	5 3 1	---	---		---		---

* 对于带指示灯的那些。

项目	类型	SPDT双断		DPDT双断
项目	类型	无指示灯	带指示灯	无指示灯	带指示灯
浪涌电流	常闭	30 A以下
浪涌电流	常开	20 A以下

注1. 上述电流额定值表示稳态电流。
2. 所谓感性负载，是指功率因数0.4以上 (AC)、时间常数7ms以下 (DC) 时的负载。
3. 所谓灯负载，就是有10倍的浪涌电流的负载。
4. 电动机负载具有6倍于稳定电流的浪涌电流。

指示灯额定规格

分类	指示灯	型号	额定电压	漏电流	内部电阻
SPDT双断	氖灯	D4A-0300N	125 VAC, 250 VAC	约0.47 mA	150 kΩ
SPDT双断	LED	D4A-0E00N	24 VDC	约1.3 mA	15 kΩ
DPDT 双断	氖灯	D4A-0L00N	125 VAC, 250 VAC	约0.28 mA	240 kΩ
DPDT 双断	LED	D4A-0P00N	48 VDC	约 1.4 mA	---

特性

防护等级(参考标准)		IP67和NEMA 1、2、3、4X、5、6P、12和13
*寿命2**	*机械：1**	SPDT，双断，滚珠摆杆型：50,000,000次以上 DPDT，双断，滚珠摆杆型：30,000,000次以上
*寿命2**	电气	SPDT，双断：对于AC 125V、10 A电阻负载：1,000,000次以上 DPDT，双断：对于AC 125V、5 A电阻负载：750,000次以上
容许操作速度		1mm/s～2 m/s (D4A-3101N滚珠摆杆型)
容许操作频率	机械:	300次/分钟
容许操作频率	电气	30次/分钟
额定频率		50/60 Hz
绝缘电阻		最小100 MΩ (DC500V时)，同极端子间、带电金属部与地线之间、各端子与不带电金属部之间
接触电阻		25 mΩ以下(初期值)
温度上升		50°C 最大
绝缘强度	同极端子间	AC1,000V， 50/60Hz， 1分钟
	带电金属部件与地线之间	AC2,200V， 50/60Hz， 1分钟 *3
	各端子与不带电金属部之间	AC2,200V， 50/60Hz， 1分钟 *3
污染度(使用环境)		3
防止触电保护等级		Class I (带接地端子)
耐振动	*误动作：4**	10～55Hz双振幅1.5mm
耐冲击	毁坏:	1,000 m/s²以上
耐冲击	*误动作：4**	SPDT，双断，滚珠摆杆型：600 m/s²以上 DPDT，双断，滚珠摆杆型：300 m/s²以上
使用环境湿度		35%～95%RH (无结冰)
质量		约290 g (D4A-3101N的情况)

注：上述数值为初期值。
*1. 不包括保持型。
*2. 寿命的数值为使用温度+5°C～+35°C、使用湿度40～70%RH时的数值。请联系您的欧姆龙销售代表处获取更多有关其他使用环境下的详细信息。
*3. AC1,500V适用于指示灯型。
*4. 不包括触须型（触须线、塑料触须、盘簧型和弹簧钢丝型）。

类型	*滚珠摆杆型1**	*柱塞型、触须型2**	带指示灯
环境温度	-40°C～+100°C	-20°C～+100°C	-10°C～+80°C

*1. 排除低转矩和高灵敏度型。
*2. 包括滚珠摆杆低转矩和高灵敏度操作型。

机械使用寿命：
SPDT，双断，滚珠摆杆型
电气使用寿命：
SPDT，双断
容许操作速度：
1mm/s～2 m/s (D4A-3101N滚珠摆杆型)
额定频率：
50/60 Hz
绝缘电阻：
最小100 MΩ (DC500V时)，同极端子间、带电金属部与地线之间、各端子与不带电金属部之间
接触电阻：
25 mΩ以下(初期值)
防止触电保护等级：
Class I (带接地端子)
环境温度：
35%～95%RH (无结冰)
防护等级：
IP65
质量：
质量
外壳材质：
锌压铸
链接方式：
接线端子
