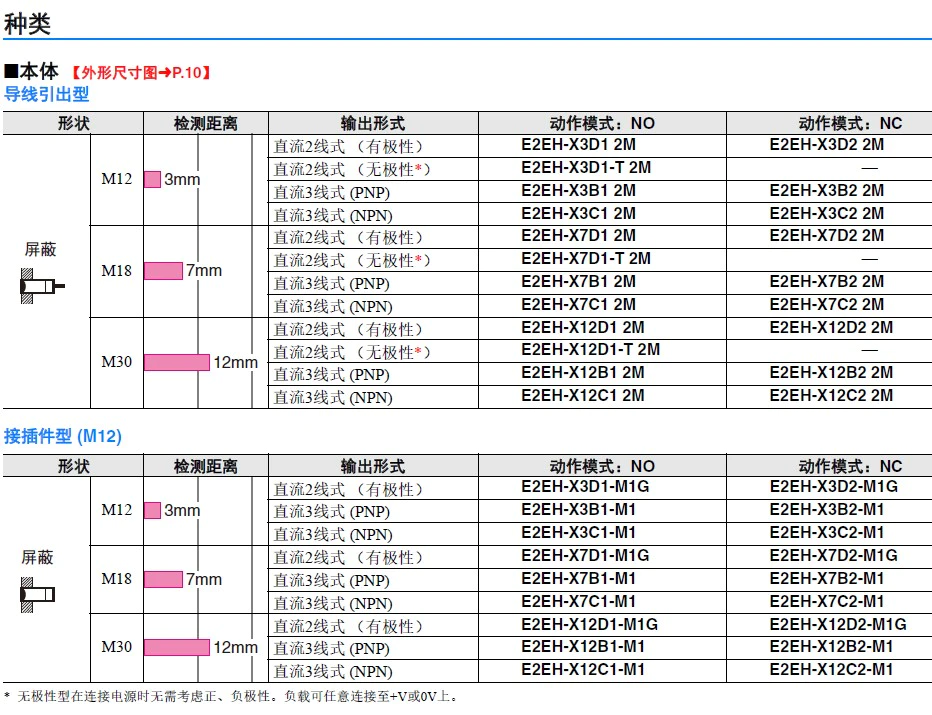

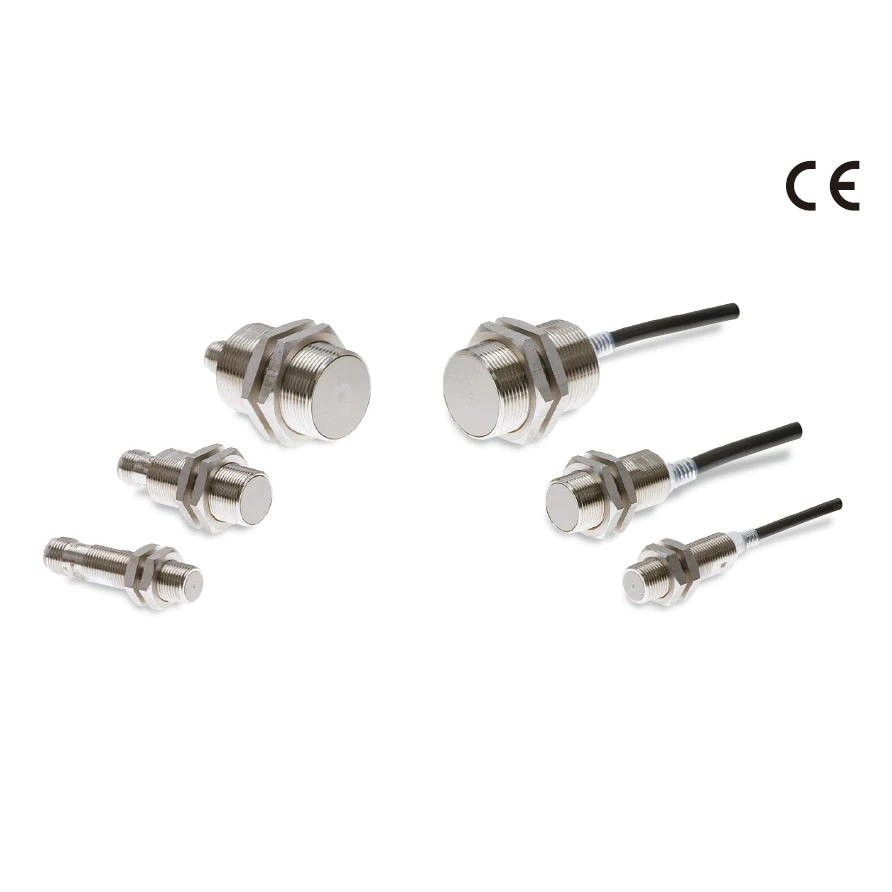

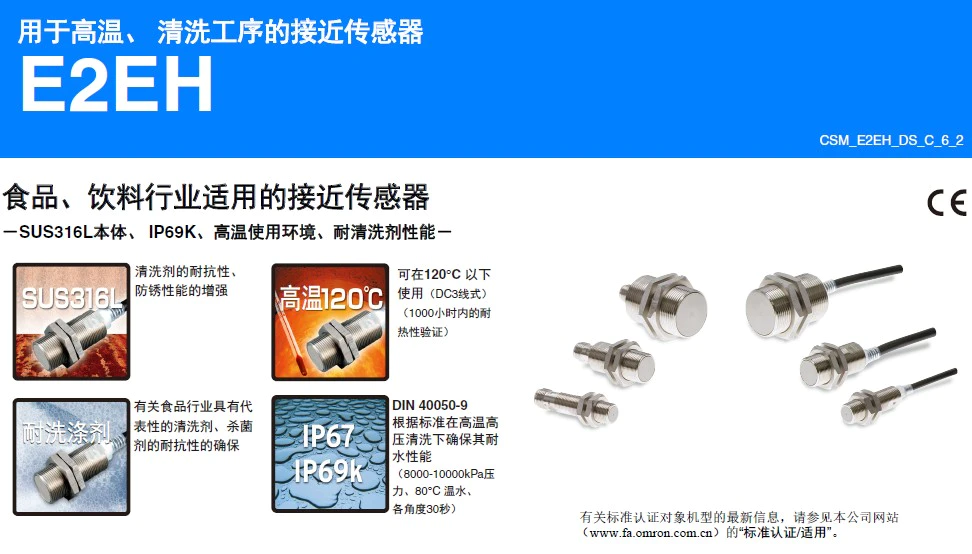

形状 | 检测距离 | 输出形式 | 动作模式：NO | 动作模式：NC | |
|---|---|---|---|---|---|
 | M12 | 3mm | 直流2线式(有极性) | E2EH-X3D1 2M | E2EH-X3D2 2M |
| 直流2线式(无极性*) | E2EH-X3D1-T 2M | - | |||
| 直流3线式 (PNP) | E2EH-X3B1 2M | E2EH-X3B2 2M | |||
| 直流3线式 (NPN) | E2EH-X3C1 2M | E2EH-X3C2 2M | |||
| M18 | 7mm | 直流2线式(有极性) | E2EH-X7D1 2M | E2EH-X7D2 2M | |
| 直流2线式(无极性*) | E2EH-X7D1-T 2M | - | |||
| 直流3线式 (PNP) | E2EH-X7B1 2M | E2EH-X7B2 2M | |||
| 直流3线式 (NPN) | E2EH-X7C1 2M | E2EH-X7C2 2M | |||
| M30 | 12mm | 直流2线式(有极性) | E2EH-X12D1 2M | E2EH-X12D2 2M | |
| 直流2线式(无极性*) | E2EH-X12D1-T 2M | - | |||
| 直流3线式 (PNP) | E2EH-X12B1 2M | E2EH-X12B2 2M | |||
| 直流3线式 (NPN) | E2EH-X12C1 2M | E2EH-X12C2 2M | |||
形状 | 检测距离 | 输出形式 | 动作模式：NO | 动作模式：NC | |
|---|---|---|---|---|---|
 | M12 | 3mm | 直流2线式(有极性) | E2EH-X3D1-M1G | E2EH-X3D2-M1G |
| 直流3线式 (PNP) | E2EH-X3B1-M1 | E2EH-X3B2-M1 | |||
| 直流3线式 (NPN) | E2EH-X3C1-M1 | E2EH-X3C2-M1 | |||
| M18 | 7mm | 直流2线式(有极性) | E2EH-X7D1-M1G | E2EH-X7D2-M1G | |
| 直流3线式 (PNP) | E2EH-X7B1-M1 | E2EH-X7B2-M1 | |||
| 直流3线式 (NPN) | E2EH-X7C1-M1 | E2EH-X7C2-M1 | |||
| M30 | 12mm | 直流2线式(有极性) | E2EH-X12D1-M1G | E2EH-X12D2-M1G | |
| 直流3线式 (PNP) | E2EH-X12B1-M1 | E2EH-X12B2-M1 | |||
| 直流3线式 (NPN) | E2EH-X12C1-M1 | E2EH-X12C2-M1 | |||
* 无极性型在连接电源时无需考虑正、负极性。负载可任意连接至+V或0V上。

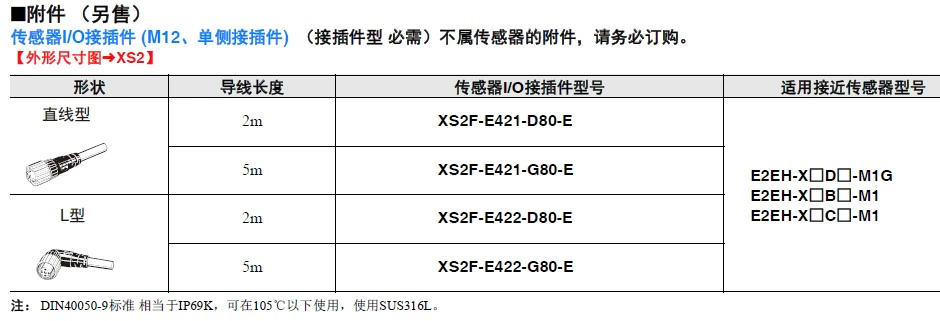

（接插件型 必需）不属传感器的附件，请务必订购。
形状 | 导线长度 | 传感器I/O接插件型号 | 适用接近传感器型号 | |
|---|---|---|---|---|
| 直线型 |  | 2m | XS2F-E421-D80-E | E2EH-X□D□-M1G E2EH-X□B□-M1 E2EH-X□C□-M1 |
| 5m | XS2F-E421-G80-E | |||
| L型 |  | 2m | XS2F-E422-D80-E | |
| 5m | XS2F-E422-G80-E | |||
注： DIN40050-9标准 相当于IP69K，可在105℃以下使用，使用SUS316L。
尺寸 | M12 | M18 | M30 | |
|---|---|---|---|---|
屏蔽 | 屏蔽 | |||
项目 型号 | E2EH-X3D□ | E2EH-X7D□ | E2EH-X12D□ | |
检测距离 | 3mm | 7mm | 12mm | |
设定距离*1 | 0～2.4mm | 0～5.6mm | 0～9.6mm | |
应差 | 检测距离的15%以下 | |||
可检测物体 | 磁性金属(非磁性金属的检测距离较短。) | |||
标准检测物体 | 铁12 × 12 × 1mm | 铁21 × 21 × 1mm | 铁36 × 36 × 1mm | |
响应频率 *2 | 500Hz | 300Hz | 100Hz | |
电源电压 | DC12～24V 纹波 (p-p) 10%以下(DC10～32V 但100℃以上时，最大24V) | |||
漏电流 | 0.8mA以下 | |||
控制输出 | 开关容量 | 3～100mA 但+100～+110℃时为3～50mA。 | ||
残留电压*3 | 有极性型：3V以下、无极性型(E2EH-X□D□-T)为5V以下*3 (负载电流100mA、导线长2m时) | |||
指示灯 | D1型：动作显示(红色)、设定显示(黄色)， D2型：动作显示(黄色) | |||
动作模式 | D1型：NO,D2型：NC,详情请参见Catalog的“输入输出段回路图”的时序图 | |||
保护回路 | 浪涌吸收、负载短路保护 | |||
环境温度范围 | 工作时：0～+100℃ (0～+110℃ 1,000小时) *4 保存时：-25～+70℃ (无结冰、结露) | |||
环境湿度范围 | 工作时、保存时：各35～95%RH (无结露) | |||
温度的影响 | 0～+70℃温度范围内的检测距离变化是23℃时的±10%以内， +70～+100℃温度范围内的检测距离变化是23℃时的±15%以内， +100～+110℃温度范围内的检测距离变化是23℃时的-15%～+20%以内 | |||
电压的影响 | 在额定电源电压的±15%范围内，额定电源电压时，检测距离为±10%以内 | |||
绝缘电阻 | 50MΩ以上(DC500Ｖ兆欧表) 充电部整体与外壳间 | |||
耐电压 | AC1,000V 50/60Hz 1min 充电部整体与外壳间 | |||
振动(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | |||
冲击(耐久) | 1,000m/s2 X、Y、Z各方向 10次 | |||
保护结构 | IEC标准 IP67、DIN40050-9标准 IP69K*5 | |||
连接方式 | 导线引出型(标准导线长2m)、接插件型 | |||
质量 | 导线引出 | 约80g | 约145g | 约220g |
接插件 | 约30g | 约55g | 约125g | |
材质 | 外壳、紧固螺母 | 不锈钢 (SUS316L) | ||
检测面 | PBT | |||
导线 | 耐热PVC (导线引出型) | |||
附件 | 使用说明书 | |||
*1. D1型请以黄色指示灯为大致标准。
*2.响应频率为平均值。
测量条件：采用标准检测物体、检测物体的间距为标准检测物体的2倍、设定距离为检测距离的1/2。
*3. 残留电压为5V，使用时请确认与连接装置的接口条件。
*4. 已对110℃下， 1,000小时的通电动作进行了确认。
100℃以上的环境下，请不要反复弯曲导线。
*5. 保护结构规格IP69K
IP69K是德国标准 DIN 40050 PART9 中规定的、针对高温、高压水的保护规定。
将80℃的热水通过指定形状的喷嘴、以80～100BAR的水压向受测物体喷射。水的流量为每分钟14～16升。
受测物体和喷嘴之间的间距为10～15cm，喷射方向与水平方向成0、30度、60度、90度，喷射时使受测物体在水平面上旋转。
尺寸 | M12 | M18 | M30 | |
|---|---|---|---|---|
屏蔽 | 屏蔽 | |||
项目 型号 | E2EH-X3C□/B□ | E2EH-X7C□/B□ | E2EH-X12C□/B□ | |
检测距离 | 3mm ± 10% | 7mm ± 10% | 12mm ± 10% | |
设定距离 | 0～2.4mm | 0～5.6mm | 0～9.6mm | |
应差 | 检测距离的15%以下 | |||
可检测物体 | 磁性金属(非磁性金属的检测距离较短。) | |||
标准检测物体 | 铁12 × 12 × 1mm | 铁21 × 21 × 1mm | 铁36 × 36 × 1mm | |
响应频率 *1 | 500Hz | 300Hz | 100Hz | |
电源电压 | DC12～24V 纹波 (p-p) 10%以下 (DC10～32V 但100℃以上时，最高为24V) | |||
消耗电流 | 10mA以下 | |||
控制输出 | 开关容量 | 最大100mA 但+100～+120℃时，最大为50mA | ||
残留电压 | 2V以下(负载电流100mA、导线长2m时) | |||
指示灯 | 动作显示(黄色) | |||
动作模式 | C1型：NO C2型：NC B1型：NO B2型：NC | |||
保护回路 | 电源逆接保护浪涌吸收、负载短路保护、输出逆接保护 | |||
环境温度范围 | 工作时：0～+100℃ (0～+120℃ 1,000小时) *2 保存时：-25～+70℃ (无结冰、结露) | |||
环境湿度范围 | 工作时、保存时：各35～95%RH (无结露) | |||
温度的影响 | 0～+70℃温度范围内的检测距离变化是23℃时的±10%以内， +70～+100℃温度范围内的检测距离变化是23℃时的±15%以内， +100～+120℃温度范围内的检测距离变化是23℃时的-15%～+20%以内 | |||
电压的影响 | 在额定电源电压的±15%范围内，额定电源电压时，检测距离为±10%以内 | |||
绝缘电阻 | 50MΩ以上(DC500Ｖ兆欧表) 充电部整体与外壳间 | |||
耐电压 | AC1,000V 50/60Hz 1min 充电部整体与外壳间 | |||
振动(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | |||
冲击(耐久) | 1,000m/s2 X、Y、Z各方向 10次 | |||
保护结构 | IEC标准 IP67、DIN40050-9标准 IP69K | |||
连接方式 | 导线引出型(标准导线长2m)、接插件型 | |||
质量 | 导线引出 | 约80g | 约145g | 约220g |
接插件 | 约30g | 约55g | 约125g | |
材质 | 外壳、紧固螺母 | 不锈钢 (SUS316L) | ||
检测面 | PBT | |||
导线 | 耐热PVC (导线引出型) | |||
附件 | 使用说明书 | |||
*1. 响应频率为平均值。
测量条件：采用标准检测物体、检测物体的间距为标准检测物体的2倍、设定距离为检测距离的1/2。
*2. 已对120℃下， 1,000小时的通电动作进行了确认
100℃以上的环境下，请不要反复弯曲导线。
