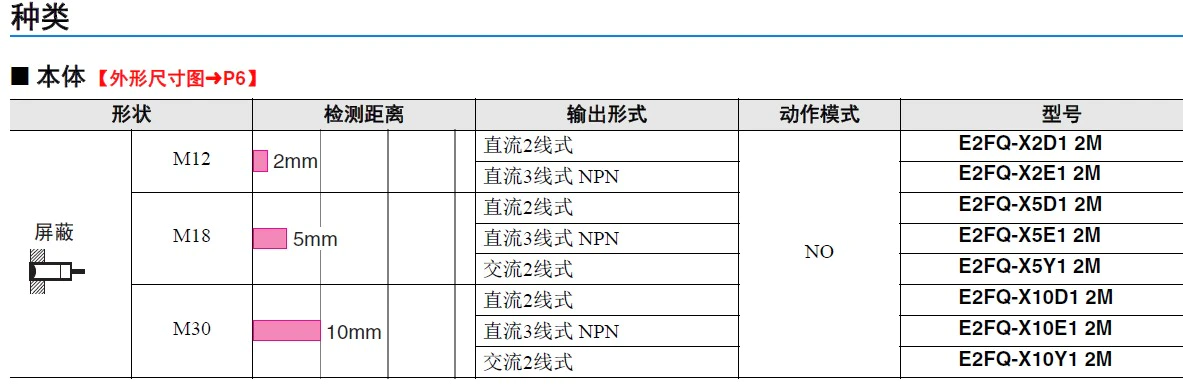

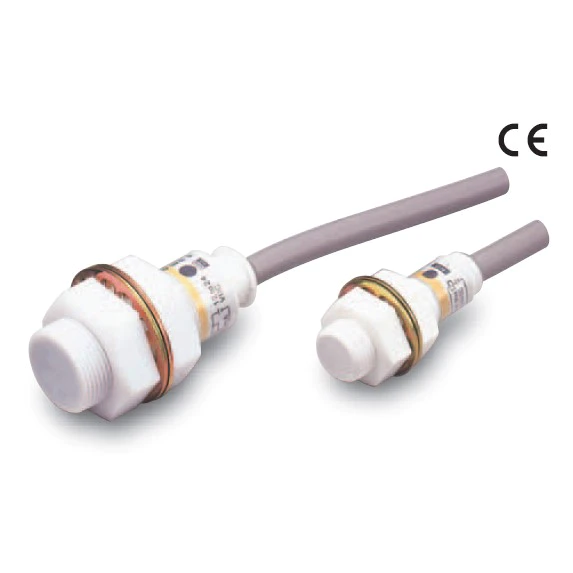

形状 | 检测距离 | 输出形式 | 动作模式 | 型号 | |
|---|---|---|---|---|---|
屏蔽  | M12 | 2mm | 直流2线式 | NO | E2FQ-X2D1 2M |
| 直流3线式 NPN | E2FQ-X2E1 2M | ||||
| M18 | 5mm | 直流2线式 | E2FQ-X5D1 2M | ||
| 直流3线式 NPN | E2FQ-X5E1 2M | ||||
| 交流2线式 | E2FQ-X5Y1 2M | ||||
| M30 | 10mm | 直流2线式 | E2FQ-X10D1 2M | ||
| 直流3线式 NPN | E2FQ-X10E1 2M | ||||
| 交流2线式 | E2FQ-X10Y1 2M | ||||
项目 型号 | E2FQ-X2E1 | E2FQ-X5E1 | E2FQ-X10E1 | |
|---|---|---|---|---|
检测距离 | 2mm±10% | 5mm±10% | 10mm±10% | |
设定距离 | 0～1.6mm | 0～4mm | 0～8mm | |
应差 | E1、Y1型：小于检测距离的10%、D1型：小于检测距离的20% | |||
可检测物体 | 磁性金属(非磁性金属的检测距离较短。请参见Catalog的“特性数据”) | |||
标准检测物体 | 铁12×12×1mm | 铁18×18×1mm | 铁30×30×1mm | |
响应频率 * | E1型：1.5kHz D1型：800Hz | E1型：600Hz D1型：500Hz | E1型：400Hz D1型：300Hz | |
| Y1型：25Hz | ||||
电源电压 | E1型：DC12～24V 纹波(p-p) 10%以下(DC10～30V) Y1型：AC24～240V (AC20～264V) 50/60Hz D1型：DC12～24V 纹波(p-p) 20%以下(DC10～36V) | |||
消耗电流 | E1型：17mA以下 | |||
漏电流 | D1型：0.8mA以下、Y1型：1.7mA以下(AC200V时) | |||
控制输出 | 开关容量 | E1型：200mA以下、D1型：5～100mA、 Y1型：5～300mA | ||
残留电压 | E1型：2V以下(负载电流200mA、导线长2m时) Y1型：请参见Catalog的“特性数据” D1型：3V以下(负载电流100mA、导线长2m时) | |||
指示灯 | E型：检测显示(红色)、Y型：动作显示(红色)、 D型：动作显示(红色)、设定显示(绿色)(但，设定显示仅为NO型) | |||
动作模式 | E1型、D1型、Y1型：NO 详情请参见Catalog的“输入输出段回路图”的时序图 | |||
保护回路 | E1型：反连接保护、负载短路保护、浪涌吸收 D1型、Y1型：浪涌吸收 | |||
环境温度范围 | 工作时、保存时：各-25～+70°C (无结冰、结露) | |||
环境温度范围 | 工作时、保存时：各35～95%RH (无结露) | |||
温度的影响 | -25～+70°C的温度范围内+23°C时，检测距离的±10%以下 | |||
电压的影响 | E1型：在额定电源电压的±15%范围内，额定电源电压时，检测距离的±2.5%以下 D1型：在额定电源电压的±20%范围内，额定电源电压时，检测距离的±2.5%以下 Y1型：在额定电源电压的±10%范围内，额定电源电压时，检测距离的±1%以下 | |||
绝缘电阻 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | |||
耐电压 | E1、D1型：AC1,000V 50/60Hz 1min 各充电部整体与外壳间 Y型：AC4,000V 50/60Hz 1min 各充电部整体与外壳间 | |||
振动(耐久) | 10～55Hz 上下振幅 1.5mm X、Y、Z各方向 2h | |||
冲击(耐久) | 500m/s2 X、Y、Z各方向 10次 | 1,000m/s2 X、Y、Z各方向 10次 | ||
保护结构 | IEC标准 IP67、公司内部标准 耐油 | |||
连接方式 | 导线引出型(标准导线长2m) | |||
质量(包装后) | 约70g | 约130g | 约170g | |
材质 | 外壳 | 氟树脂 | ||
检测面 | ||||
紧固螺母 | ||||
带齿垫圈 | 铁镀锌 | |||
电缆 | PVC | |||
附件 | 使用说明书 | |||
* 响应频率为平均值。 测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。

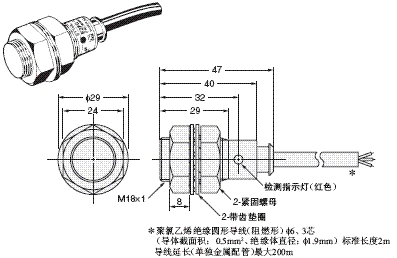

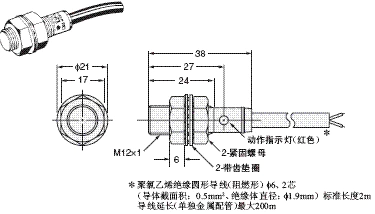

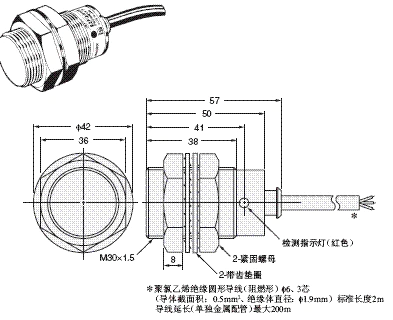

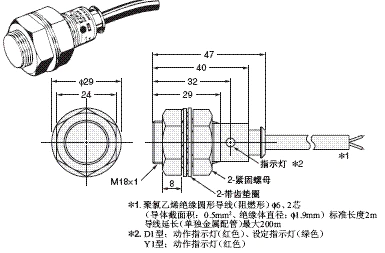

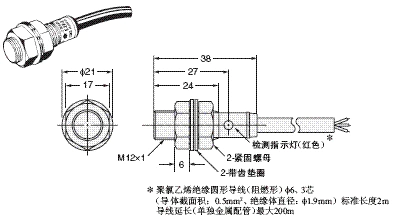

（单位：mm）
