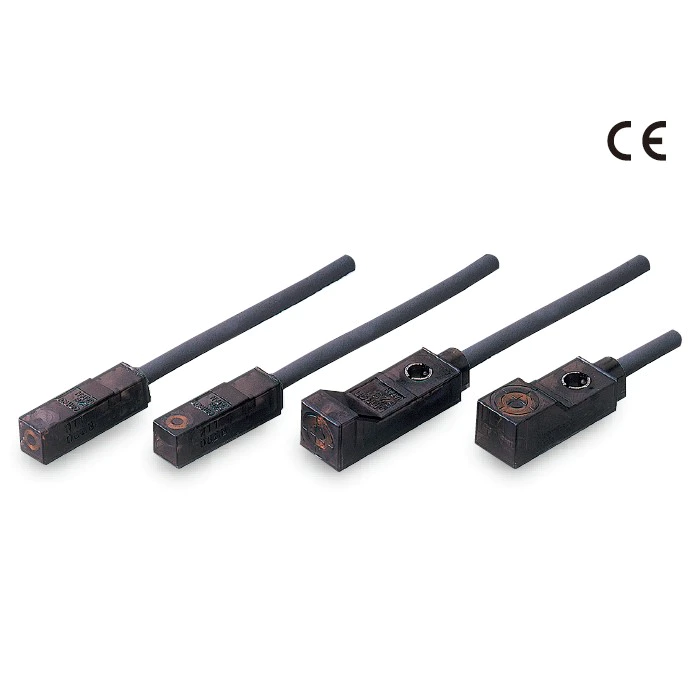

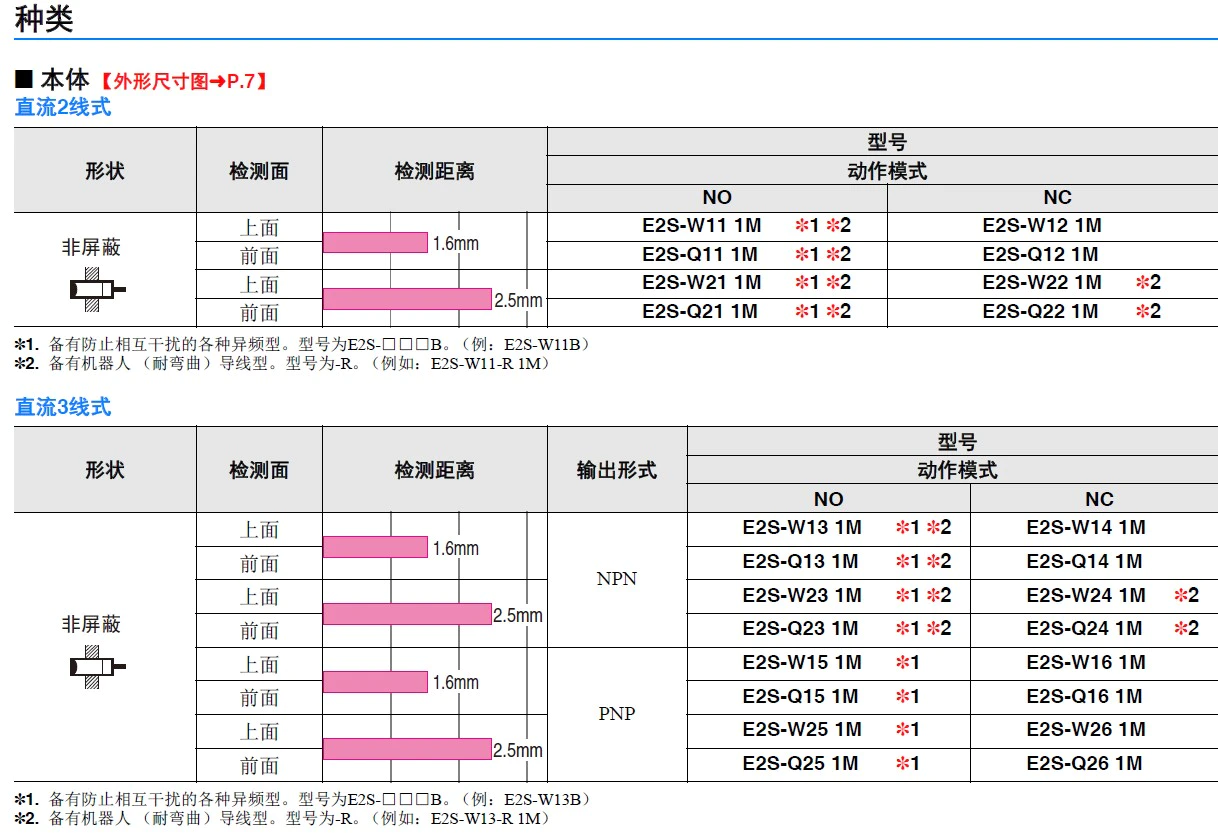

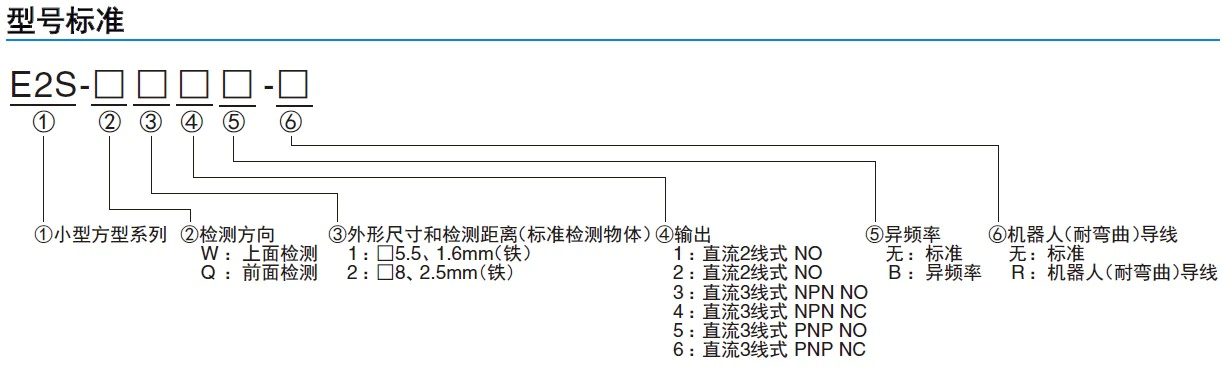

形状 | 检测面 | 检测距离 | 型号 | |
|---|---|---|---|---|
动作模式 | ||||
NO | NC | |||
非屏蔽  | 上面 | 1.6mm | E2S-W11 1M *1 *2 | E2S-W12 1M |
| 前面 | E2S-Q11 1M *1 *2 | E2S-Q12 1M | ||
| 上面 | 2.5mm | E2S-W21 1M *1 *2 | E2S-W22 1M *2 | |
| 前面 | E2S-Q21 1M *1 *2 | E2S-Q22 1M *2 | ||
*1. 备有防止相互干扰的各种异频型。型号为E2S-□□□B。（例：E2S-W11B）
*2. 备有机器人（耐弯曲）导线型。型号为-R。（例如：E2S-W11-R 1M）
形状 | 检测面 | 检测距离 | 输出形式 | 型号 | |
|---|---|---|---|---|---|
动作模式 | |||||
NO | NC | ||||
非屏蔽  | 上面 | 1.6mm | NPN | E2S-W13 1M *1 *2 | E2S-W14 1M |
| 前面 | E2S-Q13 1M *1 *2 | E2S-Q14 1M | |||
| 上面 | 2.5mm | E2S-W23 1M *1 *2 | E2S-W24 1M *2 | ||
| 前面 | E2S-Q23 1M *1 *2 | E2S-Q24 1M *2 | |||
| 上面 | 1.6mm | PNP | E2S-W15 1M *1 | E2S-W16 1M | |
| 前面 | E2S-Q15 1M *1 | E2S-Q16 1M | |||
| 上面 | 2.5mm | E2S-W25 1M *1 | E2S-W26 1M | ||
| 前面 | E2S-Q25 1M *1 | E2S-Q26 1M | |||
*1. 备有防止相互干扰的各种异频型。型号为E2S-□□□B。（例：E2S-W13B）
*2. 备有机器人（耐弯曲）导线型。型号为-R。（例如：E2S-W13-R 1M）

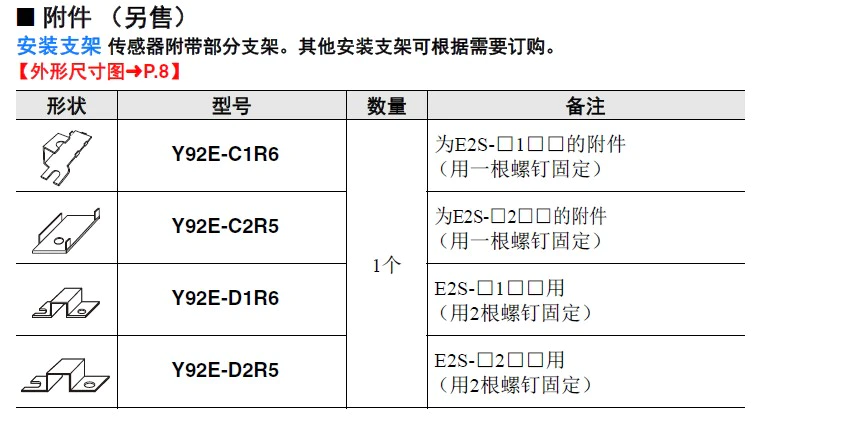

传感器附带部分之家。其他安装支架可根据需要订购。
形状 | 型号 | 数量 | 备注 |
|---|---|---|---|
 | Y92E-C1R6 | 1个 | 为E2S-□1□□的附件 (用一根螺钉固定) |
 | Y92E-C2R5 | 为E2S-□2□□的附件 (用一根螺钉固定) | |
 | Y92E-D1R6 | E2S-□1□□用 (用2根螺钉固定) | |
 | Y92E-D2R5 | E2S-□2□□用 (用2根螺钉固定) |
型号 项目 | E2S-W11 | E2S-Q11 | E2S-W21 | E2S-Q21 | |
|---|---|---|---|---|---|
检测面 | 上面 | 前面 | 上面 | 前面 | |
检测距离 | 1.6mm±15% | 2.5mm±15% | |||
设定距离 | 0～1.2mm | 0～1.9mm | |||
应差 | 检测距离的10%以下 | ||||
可检测物体 | 磁性金属(非磁性金属的检测距离较短。请参见catalog上的“特性数据”) | ||||
标准检测物体 | 铁12×12×1mm | 铁15×15×1mm | |||
响应频率 | 1kHz以上 | ||||
电源电压(使用电压范围) | DC12～24V 纹波(p-p) 10%以下(DC10～30V) | ||||
漏电流 | 0.8mA以下 | ||||
控制输出 | 开关电容 | 量3～50mA以下 | |||
残留电压 | 3V以下(负载电流50mA、导线长1m时) | ||||
指示灯 | □□1型：动作显示(红色)、设定显示(绿色) | ||||
| □□2型：动作显示(红色) | |||||
动作模式(靠近检测物体时) | □□1型：NO □□2型：NC 详情请参见catalog上的“输入输出段回路图”的时序图 | ||||
* 响应频率为平均值。
测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。
型号 项目 | E2S-W13 | E2S-Q13 | E2S-W23 | E2S-Q23 | E2S-W15 | E2S-Q15 | E2S-W25 | E2S-Q25 | |
|---|---|---|---|---|---|---|---|---|---|
检测面 | 上面 | 前面 | 上面 | 前面 | 上面 | 前面 | 上面 | 前面 | |
检测距离 | 1.6mm±15% | 2.5mm±15% | 1.6mm±15% | 2.5mm±15% | |||||
设定距离 | 0～1.2mm | 0～1.9mm | 0～1.2mm | 0～1.9mm | |||||
应差 | 检测距离的10%以下 | ||||||||
可检测物体 | 磁性金属(非磁性金属的检测距离较短。请参见catalog上的“特性数据”) | ||||||||
标准检测物体 | 铁12×12×1mm | 铁15×15×1mm | 铁12×12×1mm | 铁15×15×1mm | |||||
响应频率 | 1kHz以上 | ||||||||
电源电压(使用电压范围) | DC12～24V 纹波(p-p) 10%以下(DC10～30V) | ||||||||
消耗电流 | 13mA以下(DC24V时、无负载时) | ||||||||
控制输出 | 开关电容 | NPN集电极开路输出 50mA以下(DC30V以下) | PNP集电极开路输出 50mA以下(DC30V以下) | ||||||
残留电压 | 1V以下(负载电流50mA、导线长1m时) | ||||||||
指示灯 | 动作显示(橙色) | ||||||||
动作模式(靠近检测物体时) | □□3型：NO 详情请参见catalog上的“输入输出段回路图”的时序图 | □□5型：NO □□6型：NC 详情请参见catalog上的“输入输出段回路图”的时序图 | |||||||
* 响应频率为平均值。
测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。
项目 型号 | E2S-□□□ | |
|---|---|---|
保护回路 | 电源逆接保护、浪涌吸收 | |
环境温度范 | 工作时：-25～+70℃、保存时：-40～+85℃ (无结冰、结露) | |
环境湿度范围 | 工作时：35～90%RH、保存时：35～95%RH (无结露) | |
温度的影响 | -25～+70℃的温度范围内+23℃时，检测距离的±15%以下 | |
电压的影响 | 在额定电源电压的±10%范围内，额定电源电压时，检测距离的±2.5%以下 | |
绝缘电阻 | 50MΩ以上(DC500V兆)充电部整体与外壳间 | |
耐电压 | AC1,000V 1min 充电部整体与外壳间 | |
振动(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | |
冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | |
保护结构 | IEC标准 IP67 | |
连接方式 | 导线引出型(标准导线长1m) | |
质量(包装后) | 约10g | |
材质 | 外壳 | 聚芳酯 |
附件 | 安装支架 | |

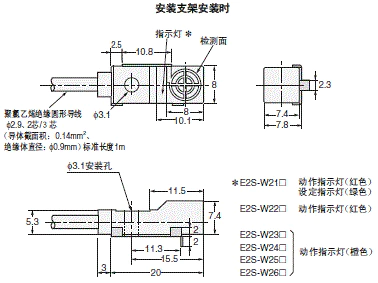

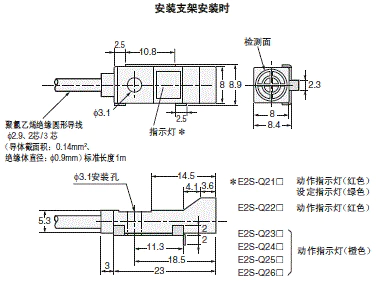

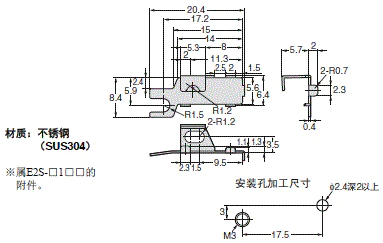

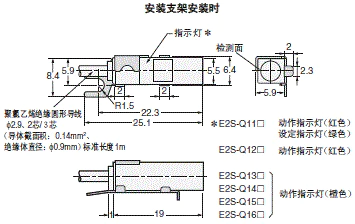

（单位：mm）

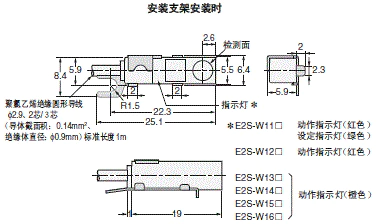

![E2S 外形尺寸 2 E2S-W1[]_Dim](https://cdn.obejia.com/uploads/images/202108/20210805_10_19_24_610b4aac76509.gif@auto.jpg)

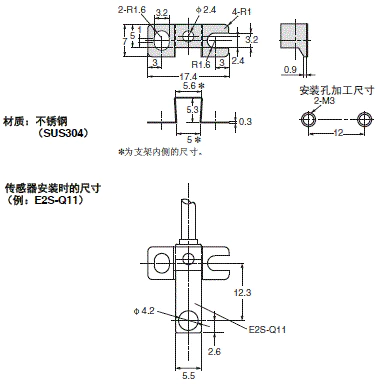

*为支架内侧的尺寸

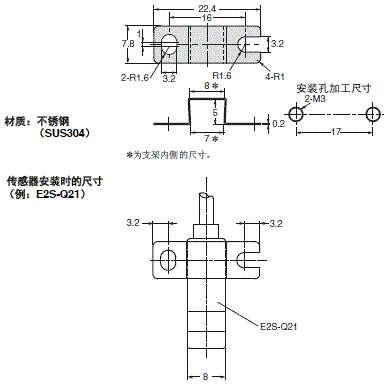

*为支架内侧的尺寸
