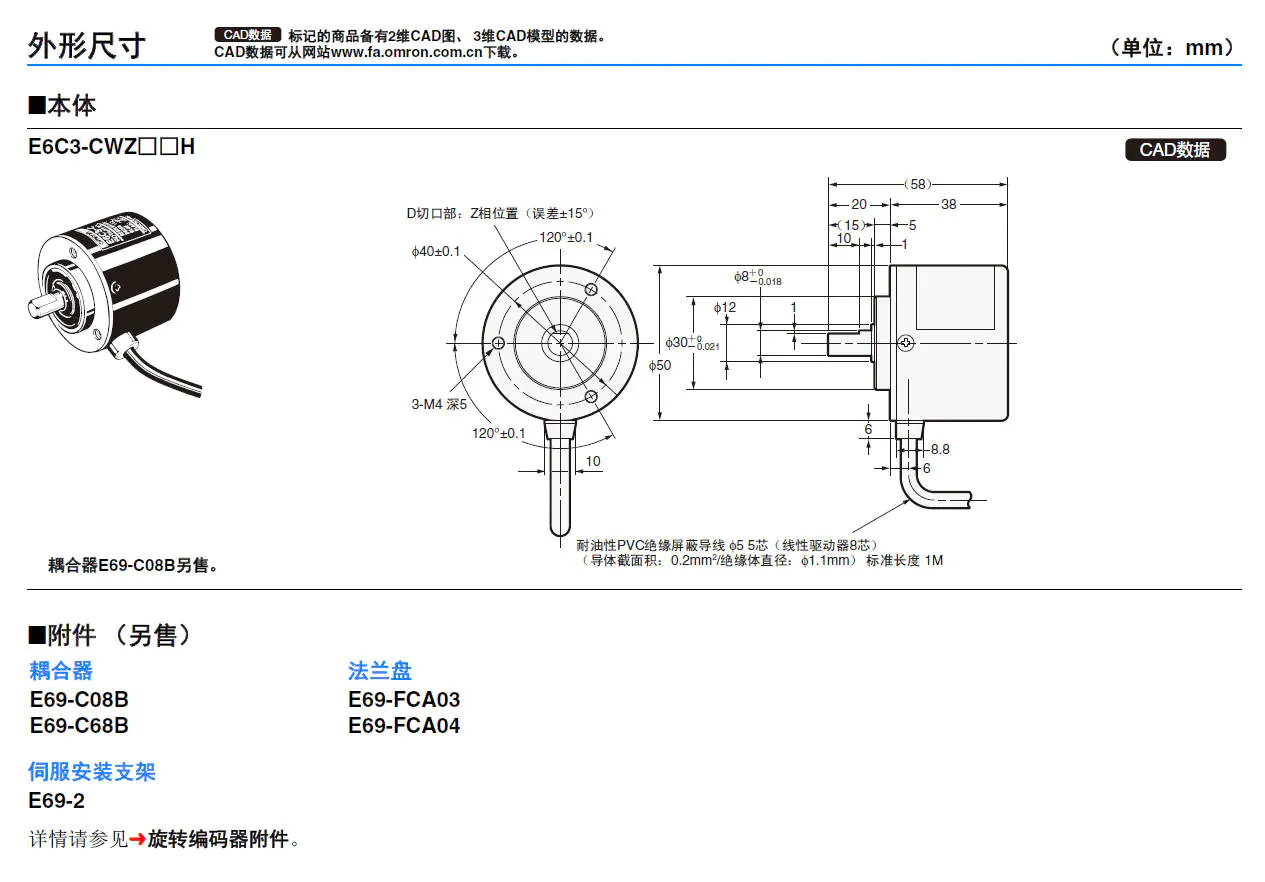

本体

* 还备有导线长度2m的类型。请在型号末尾标明导线长度。
（例：E6C3-CWZ5GH 300P/R 2M）

附件（另售）

详情请参见➜旋转编码器附件。

项目 型号		E6C3-CWZ5GH	E6C3-CWZ3EH	E6C3-CWZ3XH
电源电压		DC12V-10%～24V+15% 纹波(p-p) 5%以下	DC5V-5%～12V+10% 纹波(p-p) 5%以下
消耗电流 *1		100mA以下
分辨率(脉冲/旋转)		100、200、300、360、500、600、720、800、1,000、1,024、 1,200、1,500、1,800、2,000、2,048、2,500、3,600
输出相		A相、B相、Z相　*5
输出形式		互补输出 *2	电压输出(NPN输出)	线性驱动器输出　*3
输出容量		输出电压：VH＝Vcc-3V以上 　　　　　　　(IO＝30mA) 　　　　　VL＝2V 以下 　　　　　　　(IO＝-30mA) 输出电流：±30mA	输出电阻：2kΩ 输出电流：35mA以下 残留电压：0.7V以下	AM26LS31相当品 输出电流H位：IO＝-10mA 　　　　L等级：IS＝10mA 输出电压VO＝2.5V以上 　　　　VS＝0.5V以下
最高响应频率 *4		125kHz (Z相复位时为65kHz)
输出相位差		A相、B相的位相差90°±45° (1/4T±1/8T)
输出上升、下降时间		1μs以下 (导线长度：2m 输出电流：30mA)	1μs以下 (导线长度：2m 输出电流：35mA)	1μs以下 (导线长度：2m IO＝-10mA、IS：10mA))
起动转矩		常温时： 10mN·m以下、低温时： 30mN·m以下
惯性力矩		2.0× 10-6kg2·m2 (500P/R以下为1.9× 10-6kg·m2)
最大轴负载	径向	80N
	轴向	50N
允许最高转速		5,000r/min
保护回路		输出负载短路保护		-
环境温度范围		工作时：-10～+70℃、保存时：-25～+85℃ (无结冰)
环境湿度范围		工作时、保存时：各35～85%RH (无结露)
绝缘电阻		20MΩ以上(DC500V兆欧表)导线端整体与外壳间
耐电压		AC500V 50/60Hz 1min 导线端整体与外壳间
振动(耐久)		10～500Hz 上下振幅2mm或150m/s2 X、Y、Z各方向扫频11min/次 扫频3次
冲击(耐久)		1,000m/s2 X、Y、Z各方向 3次
保护结构		IEC60529标准 IP65、公司内部标准 防油
连接方式		导线引出型(标准导线长1m)
材质	外壳	铝
	本体	铝
	轴	SUS303
质量(包装后)		约300g
附件		使用说明书　注：耦合器、支架、六角扳手另售

*1. 接通电源时，流过约9A的浪涌电流。（时间：约0.1ms）

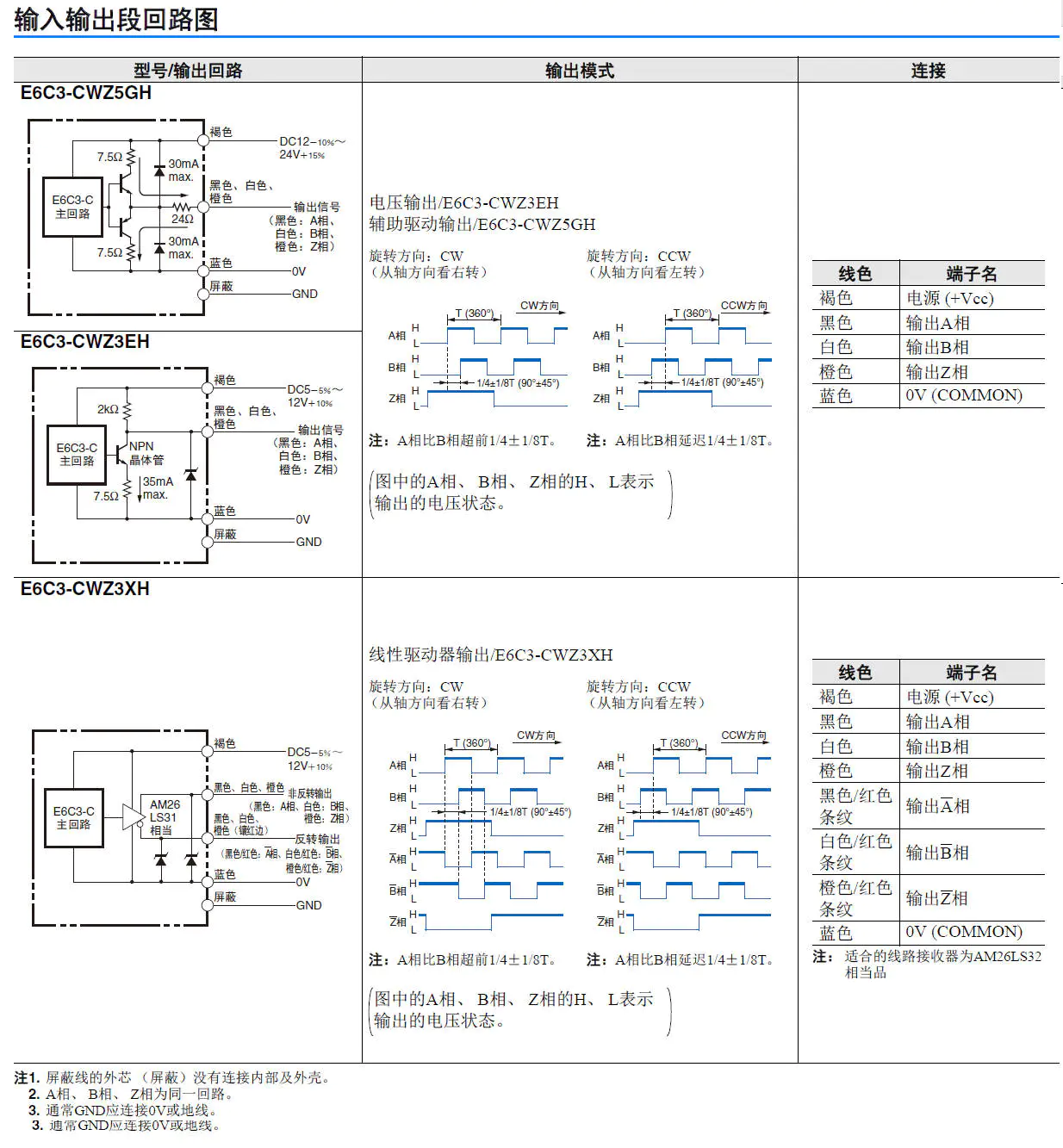

*2. 关于互补输出
　　下图表示输出回路有NPN与PNP这2种输出晶体管。 根据输出信号“H”、“L”， 2种输出晶体管互相交叉 进行“ON”、“OFF”动作。使用时，请分别拉上、拉下正电源和0V。
　　互补输出分为输出电流流出及流入2种动作，特征是信 号的上升、下降速度快，可进行导线的长距离延长。可 与开路集电极输入设备（NPN、PNP）连接。
　　

*3. 线性驱动器输出是指按照RS-422A的数据传送回路。可通过双绞线电缆进行长距离传送。(AM26LS31相当品)
*4. 电气响应转数由分辨率及最高响应频率决定。
　　

　　因此，旋转超过最高响应转数时将无法跟上电器信号。
*5. Z相信号在轴的D切口位置和电缆引出方向处于右图关系时输出。（输出位置范围：±15°）

型号列表：

E6C3-CWZ5GH 100P/R 1M

E6C3-CWZ5GH 200P/R 1M

E6C3-CWZ5GH 300P/R 1M

E6C3-CWZ5GH 360P/R 1M

E6C3-CWZ5GH 500P/R 1M

E6C3-CWZ5GH 600P/R 1M

E6C3-CWZ5GH 720P/R 1M

E6C3-CWZ5GH 800P/R 1M

E6C3-CWZ5GH 1000P/R 1M

E6C3-CWZ5GH 1024P/R 1M

E6C3-CWZ5GH 1200P/R 1M

E6C3-CWZ5GH 1500P/R 1M

E6C3-CWZ5GH 1800P/R 1M

E6C3-CWZ5GH 2000P/R 1M

E6C3-CWZ5GH 2048P/R 1M

E6C3-CWZ5GH 2500P/R 1M

E6C3-CWZ5GH 3600P/R 1M

E6C3-CWZ5GH 100P/R 2M

E6C3-CWZ5GH 200P/R 2M

E6C3-CWZ5GH 300P/R 2M

E6C3-CWZ5GH 360P/R 2M

E6C3-CWZ5GH 500P/R 2M

E6C3-CWZ5GH 600P/R 2M

E6C3-CWZ5GH 720P/R 2M

E6C3-CWZ5GH 800P/R 2M

E6C3-CWZ5GH 1000P/R 2M

E6C3-CWZ5GH 1024P/R 2M

E6C3-CWZ5GH 1200P/R 2M

E6C3-CWZ5GH 1500P/R 2M

E6C3-CWZ5GH 1800P/R 2M

E6C3-CWZ5GH 2000P/R 2M

E6C3-CWZ5GH 2048P/R 2M

E6C3-CWZ5GH 2500P/R 2M

E6C3-CWZ5GH 3600P/R 2M

E6C3-CWZ3EH 100P/R 1M

E6C3-CWZ3EH 200P/R 1M

E6C3-CWZ3EH 300P/R 1M

E6C3-CWZ3EH 360P/R 1M

E6C3-CWZ3EH 500P/R 1M

E6C3-CWZ3EH 600P/R 1M

E6C3-CWZ3EH 720P/R 1M

E6C3-CWZ3EH 800P/R 1M

E6C3-CWZ3EH 1000P/R 1M

E6C3-CWZ3EH 1024P/R 1M

E6C3-CWZ3EH 1200P/R 1M

E6C3-CWZ3EH 1500P/R 1M

E6C3-CWZ3EH 1800P/R 1M

E6C3-CWZ3EH 2000P/R 1M

E6C3-CWZ3EH 2048P/R 1M

E6C3-CWZ3EH 2500P/R 1M

E6C3-CWZ3EH 3600P/R 1M

E6C3-CWZ3EH 100P/R 2M

E6C3-CWZ3EH 200P/R 2M

E6C3-CWZ3EH 300P/R 2M

E6C3-CWZ3EH 360P/R 2M

E6C3-CWZ3EH 500P/R 2M

E6C3-CWZ3EH 600P/R 2M

E6C3-CWZ3EH 720P/R 2M

E6C3-CWZ3EH 800P/R 2M

E6C3-CWZ3EH 1000P/R 2M

E6C3-CWZ3EH 1024P/R 2M

E6C3-CWZ3EH 1200P/R 2M

E6C3-CWZ3EH 1500P/R 2M

E6C3-CWZ3EH 1800P/R 2M

E6C3-CWZ3EH 2000P/R 2M

E6C3-CWZ3EH 2048P/R 2M

E6C3-CWZ3EH 2500P/R 2M

E6C3-CWZ3EH 3600P/R 2M

E6C3-CWZ3XH 100P/R 1M

E6C3-CWZ3XH 200P/R 1M

E6C3-CWZ3XH 300P/R 1M

E6C3-CWZ3XH 360P/R 1M

E6C3-CWZ3XH 500P/R 1M

E6C3-CWZ3XH 600P/R 1M

E6C3-CWZ3XH 720P/R 1M

E6C3-CWZ3XH 800P/R 1M

E6C3-CWZ3XH 1000P/R 1M

E6C3-CWZ3XH 1024P/R 1M

E6C3-CWZ3XH 1200P/R 1M

E6C3-CWZ3XH 1500P/R 1M

E6C3-CWZ3XH 1800P/R 1M

E6C3-CWZ3XH 2000P/R 1M

E6C3-CWZ3XH 2048P/R 1M

E6C3-CWZ3XH 2500P/R 1M

E6C3-CWZ3XH 3600P/R 1M

E6C3-CWZ3XH 100P/R 2M

E6C3-CWZ3XH 200P/R 2M

E6C3-CWZ3XH 300P/R 2M

E6C3-CWZ3XH 360P/R 2M

E6C3-CWZ3XH 500P/R 2M

E6C3-CWZ3XH 600P/R 2M

E6C3-CWZ3XH 720P/R 2M

E6C3-CWZ3XH 800P/R 2M

E6C3-CWZ3XH 1000P/R 2M

E6C3-CWZ3XH 1024P/R 2M

E6C3-CWZ3XH 1200P/R 2M

E6C3-CWZ3XH 1500P/R 2M

E6C3-CWZ3XH 1800P/R 2M

E6C3-CWZ3XH 2000P/R 2M

E6C3-CWZ3XH 2048P/R 2M

E6C3-CWZ3XH 2500P/R 2M

E6C3-CWZ3XH 3600P/R 2M
