电源电压 | 输出形式 | 分辨率(脉冲/旋转) | 型号 |
|---|---|---|---|
DC5～24V | 集电极开路输出 | 300、360、500、600、720、800、1,000、1,024 | E6HZ-CWZ6C (分辨率) 0.5m |
| 1,200、1,500、1,800、2,000、2,048 | |||
| 2,500、3,600 | |||
DC5V | 线性驱动输出 | 300、360、500、600、720、800、1,000、1,024 | E6HZ-CWZ1X (分辨率) 0.5m |
| 1,200、1,500、1,800、2,000、2,048 | |||
| 2,500、3,600 |
※ 作为标准尺寸，还准备了导线2m型。
请在型号的末尾指定导线长度 (例：E6HZ-CWZ6C 1024P/R 2m)

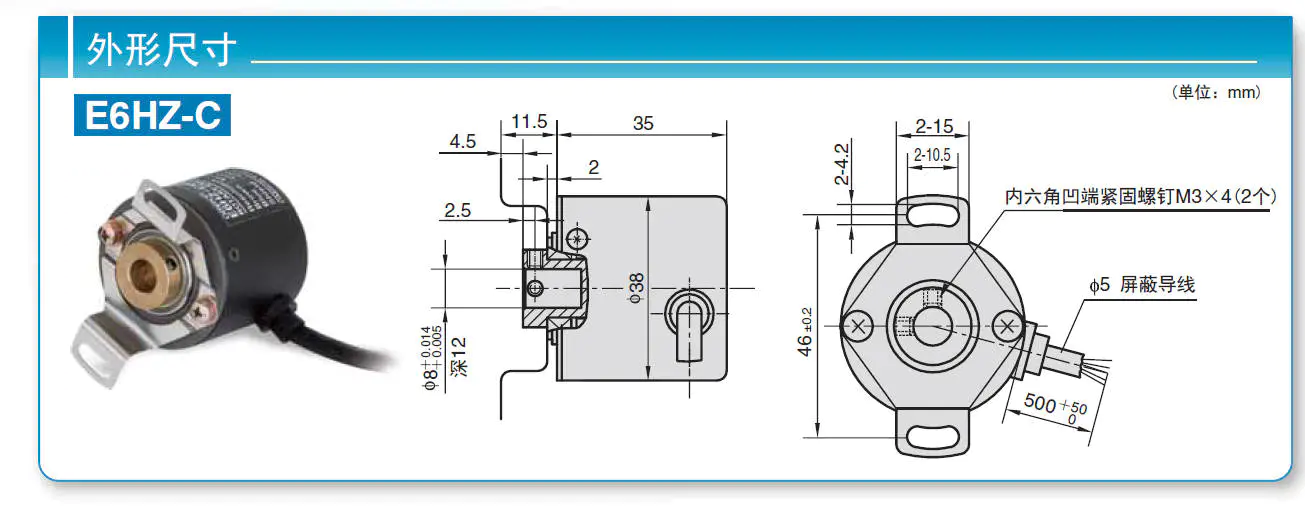

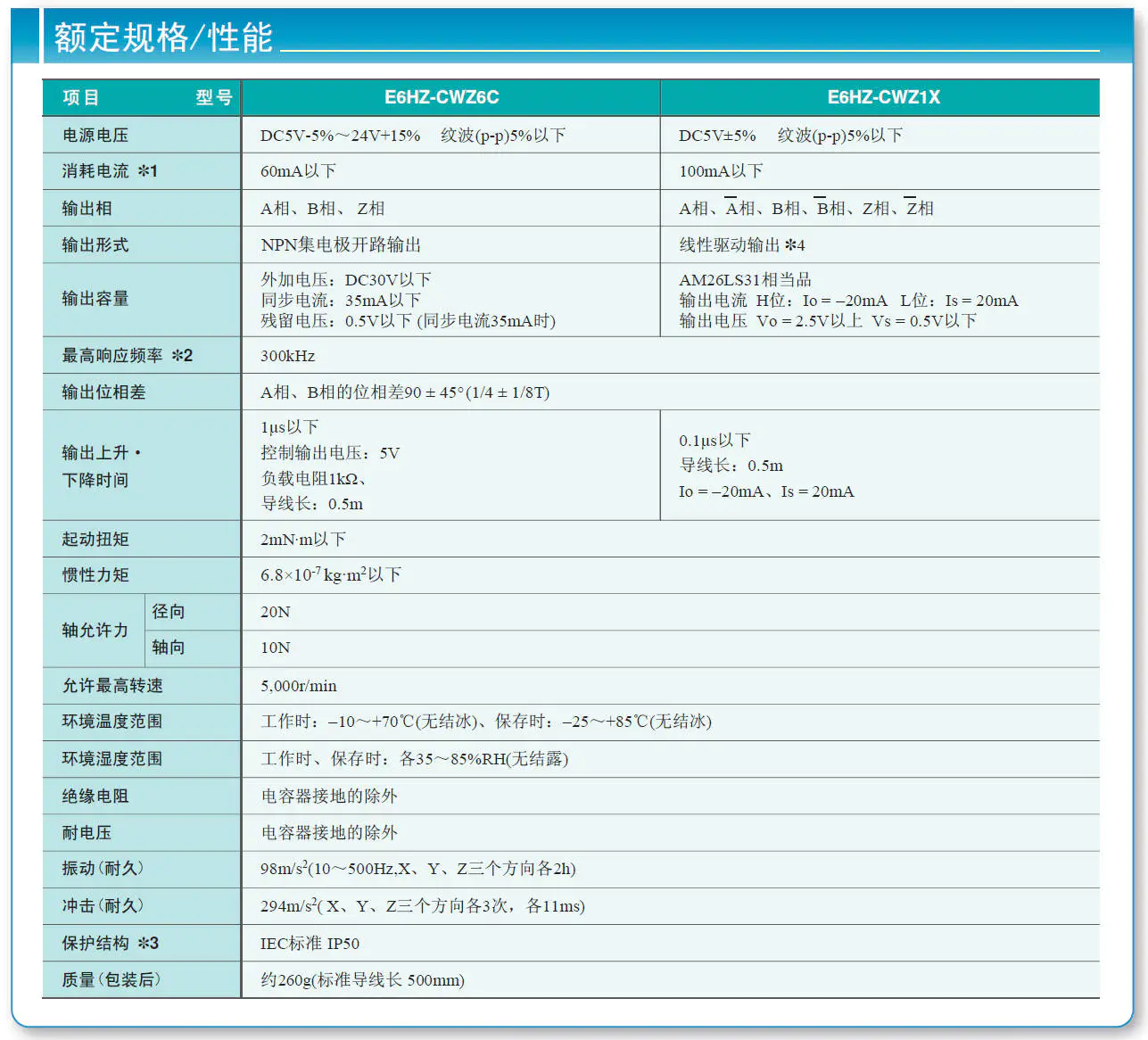

项目 | 型号 | E6HZ-CWZ6C | E6HZ-CWZ1X |
|---|---|---|---|
电源电压 | DC5V-5%～24V+15% 纹波(p-p)5%以下 | DC5V±5% 纹波(p-p)5%以下 | |
消耗电流 *1 | 60mA以下 | 100mA以下 | |
输出相 | A相、 B相、 Z相 |  | |
输出形式 | NPN集电极开路输出 | 线性驱动输出 *4 | |
输出容量 | 外加电压：DC30V以下 同步电流：35mA以下 残留电压：0.5V以下 (同步电流35mA时) | AM26LS31相当品 输出电流 H位：Io = －20mA L位：Is = 20mA 输出电压 Vo = 2.5V以上 Vs = 0.5V以下 | |
最高响应频率 *2 | 300kHz | ||
输出位相差 | A相、B相的位相差90 ± 45° (1/4 ± 1/8T) | ||
输出上升· | 1μs以下 控制输出电压：5V 负载电阻1kΩ、 导线长：0.5m | 0.1μs以下 导线长：0.5m Io = －20mA、Is = 20mA | |
起动扭矩 | 2mN·m以下 | ||
惯性力矩 | 6.8× 10-7 kg·m2以下 | ||
轴允许力 | 径向 | 20N | |
轴向 | 10N | ||
允许最高转速 | 5,000r/min | ||
环境温度范围 | 工作时：－10～+70℃(无结冰)、保存时：－25～+85℃(无结冰) | ||
环境湿度范围 | 工作时、保存时：各35～85%RH(无结露) | ||
绝缘电阻 | 电容器接地的除外 | ||
耐电压 | 电容器接地的除外 | ||
振动(耐久) | 98m/s2(10～500Hz,X、Y、Z三个方向各2h) | ||
冲击(耐久) | 294m/s2( X、Y、Z三个方向各3次，各11ms) | ||
保护结构 *3 | IEC标准 IP50 | ||
质量(包装后) | 约260g(标准导线长 500mm) | ||
*1. 接通电源时，流过约有6A的冲流。(时间：0.3ms)
*2. 电的响应转速根据分辨率的最高响应频率规定
因此，旋转超过最高响应转速时，则电气上不能追踪信号。
*3. 对水、油无法保护。
*4. 所谓线性驱动输出为依据RS-422A的数据输送回路，可通过双线绞合电缆进行长距离输送。(内置AM26LS31相当品)
E6HZ-CWZ6C 300P/R 0.5M
E6HZ-CWZ6C 360P/R 0.5M
E6HZ-CWZ6C 500P/R 0.5M
E6HZ-CWZ6C 600P/R 0.5M
E6HZ-CWZ6C 720P/R 0.5M
E6HZ-CWZ6C 800P/R 0.5M
E6HZ-CWZ6C 1000P/R 0.5M
E6HZ-CWZ6C 1024P/R 0.5M
E6HZ-CWZ6C 1200P/R 0.5M
E6HZ-CWZ6C 1500P/R 0.5M
E6HZ-CWZ6C 1800P/R 0.5M
E6HZ-CWZ6C 2000P/R 0.5M
E6HZ-CWZ6C 2048P/R 0.5M
E6HZ-CWZ6C 2500P/R 0.5M
E6HZ-CWZ6C 3600P/R 0.5M
E6HZ-CWZ6C 300P/R
E6HZ-CWZ6C 360P/R
E6HZ-CWZ6C 500P/R
E6HZ-CWZ6C 600P/R
E6HZ-CWZ6C 720P/R
E6HZ-CWZ6C 800P/R
E6HZ-CWZ6C 1000P/R
E6HZ-CWZ6C 1024P/R
E6HZ-CWZ6C 1200P/R
E6HZ-CWZ6C 1500P/R
E6HZ-CWZ6C 1800P/R
E6HZ-CWZ6C 2000P/R
E6HZ-CWZ6C 2048P/R
E6HZ-CWZ6C 2500P/R
E6HZ-CWZ6C 3600P/R
E6HZ-CWZ1X 300P/R 0.5M
E6HZ-CWZ1X 360P/R 0.5M
E6HZ-CWZ1X 500P/R 0.5M
E6HZ-CWZ1X 600P/R 0.5M
E6HZ-CWZ1X 720P/R 0.5M
E6HZ-CWZ1X 800P/R 0.5M
E6HZ-CWZ1X 1000P/R 0.5M
E6HZ-CWZ1X 1024P/R 0.5M
E6HZ-CWZ1X 1200P/R 0.5M
E6HZ-CWZ1X 1500P/R 0.5M
E6HZ-CWZ1X 1800P/R 0.5M
E6HZ-CWZ1X 2000P/R 0.5M
E6HZ-CWZ1X 2048P/R 0.5M
E6HZ-CWZ1X 2500P/R 0.5M
E6HZ-CWZ1X 3600P/R 0.5M
E6HZ-CWZ1X 300P/R
E6HZ-CWZ1X 360P/R
E6HZ-CWZ1X 500P/R
E6HZ-CWZ1X 600P/R
E6HZ-CWZ1X 720P/R
E6HZ-CWZ1X 800P/R
E6HZ-CWZ1X 1000P/R
E6HZ-CWZ1X 1024P/R
E6HZ-CWZ1X 1200P/R
E6HZ-CWZ1X 1500P/R
E6HZ-CWZ1X 1800P/R
E6HZ-CWZ1X 2000P/R
E6HZ-CWZ1X 2048P/R
E6HZ-CWZ1X 2500P/R
E6HZ-CWZ1X 3600P/R
