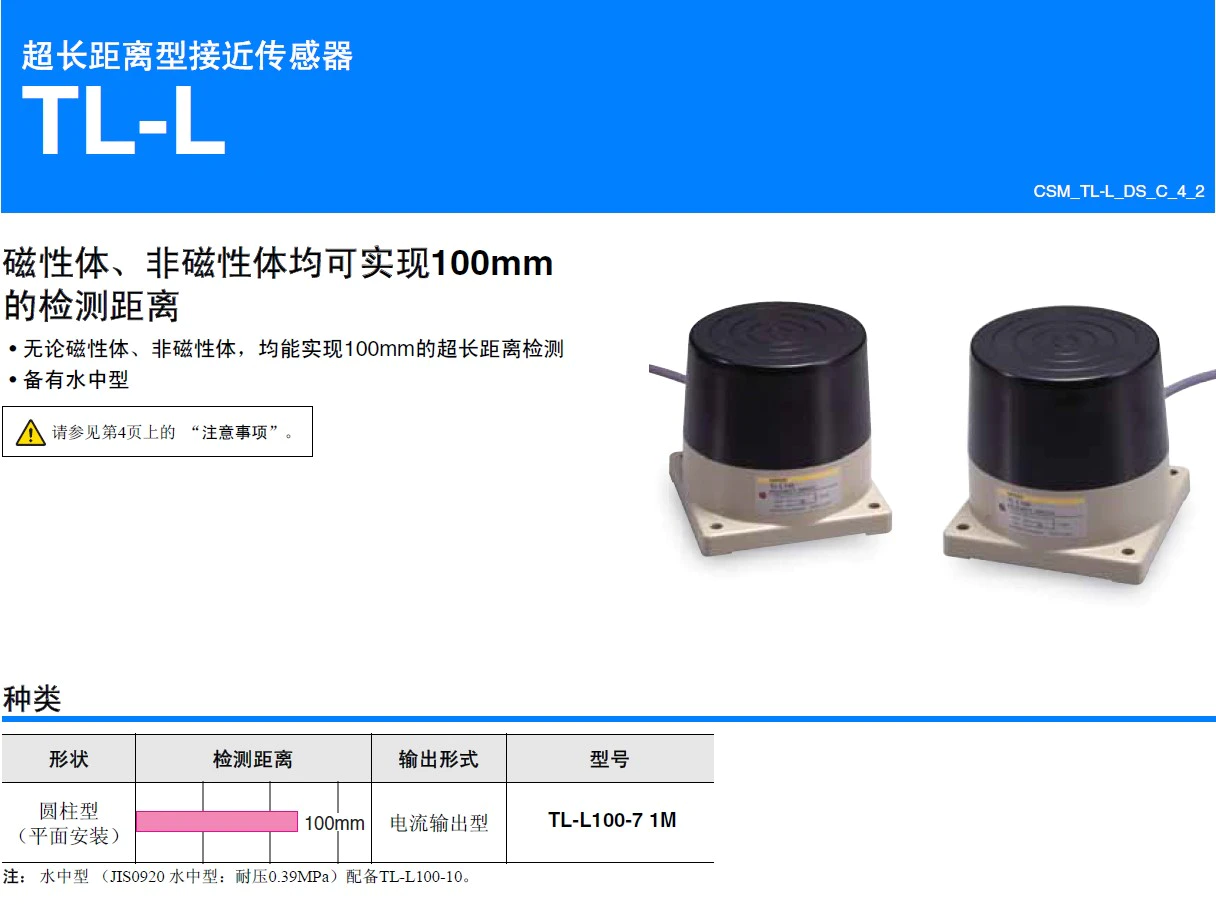

形状 | 检测距离 | 输出形式 | 型号 |
|---|---|---|---|
| 圆柱型 (平面安装) | 100mm | 电流输出型 | TL-L100-7 1M |
注： 水中型（JIS0920 水中型：耐压0.39MPa）配备TL-L100-10。

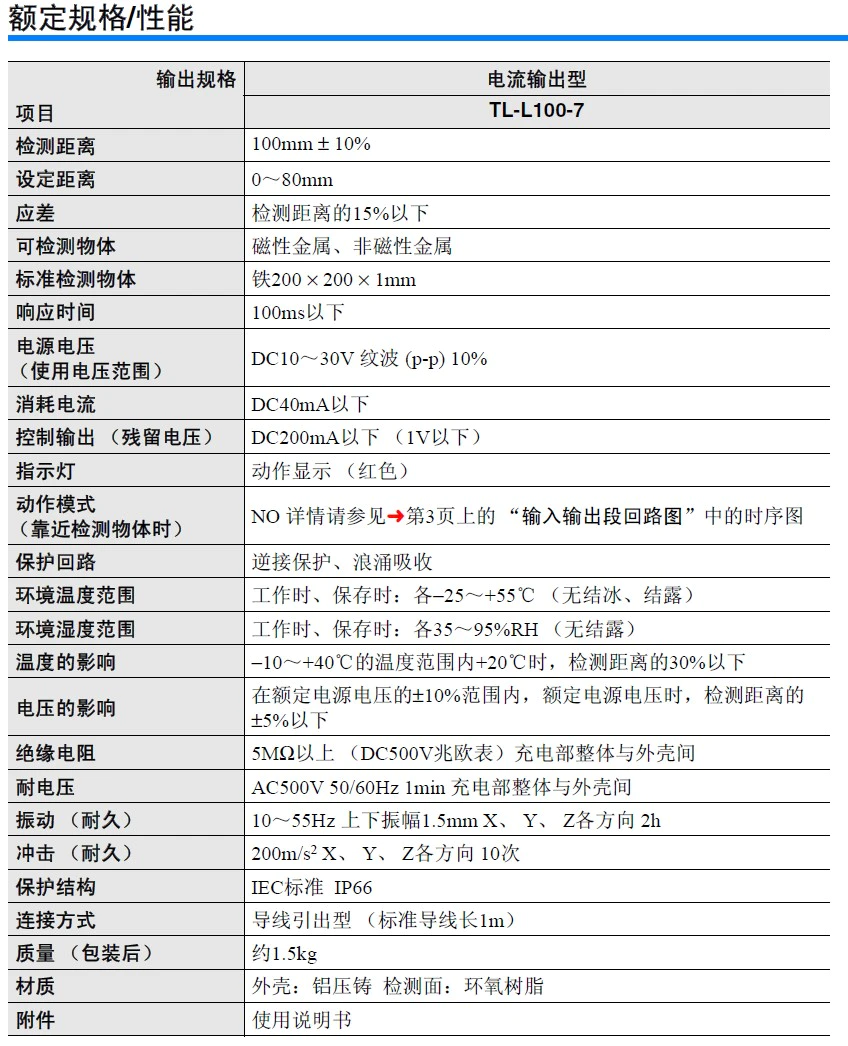

输出规格 | 电流输出型 |
|---|---|
TL-L100-7 | |
检测距离 | 100mm ± 10% |
设定距离 | 0～80mm |
应差 | 检测距离的15%以下 |
可检测物体 | 磁性金属、非磁性金属 |
标准检测物体 | 铁200 × 200 × 1mm |
响应时间 | 100ms以下 |
电源电压 | DC10～30V 纹波 (p-p) 10% |
消耗电流 | DC40mA以下 |
控制输出(残留电压) | DC200mA以下(1V以下) |
指示灯 | 动作显示(红色) |
动作模式 | NO 详情请参见Catalog的“输入输出段回路图”中的时序图 |
保护回路 | 逆接保护、浪涌吸收 |
环境温度范围 | 工作时、保存时：各-25～+55℃ (无结冰、结露) |
环境温度范围 | 工作时、保存时：各35～95%RH (无结露) |
温度的影响 | -10～+40℃的温度范围内+20℃时，检测距离的30%以下 |
电压的影响 | 在额定电源电压的±10%范围内，额定电源电压时，检测距离的 ±5%以下 |
绝缘电阻 | 5MΩ以上(DC500V兆欧表)充电部整体与外壳间 |
耐电压 | AC500V 50/60Hz 1min 充电部整体与外壳间 |
振动(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h |
冲击(耐久) | 200m/s2 X、Y、Z各方向 10次 |
保护结构 | IEC标准 IP66 |
连接方式 | 导线引出型(标准导线长1m) |
质量(包装后) | 约1.5kg |
材质 | 外壳：铝压铸 检测面：环氧树脂 |
附件 | 使用说明书 |

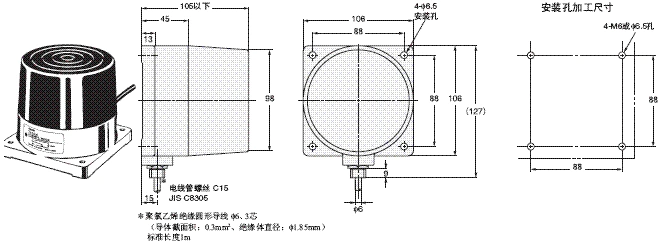

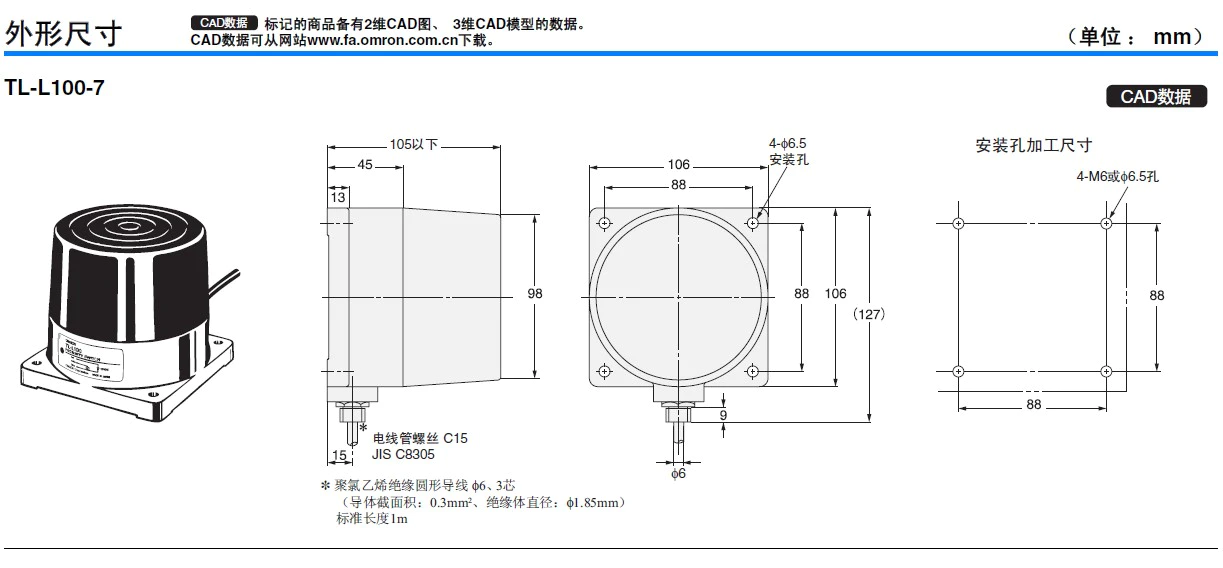

（单位：mm）
