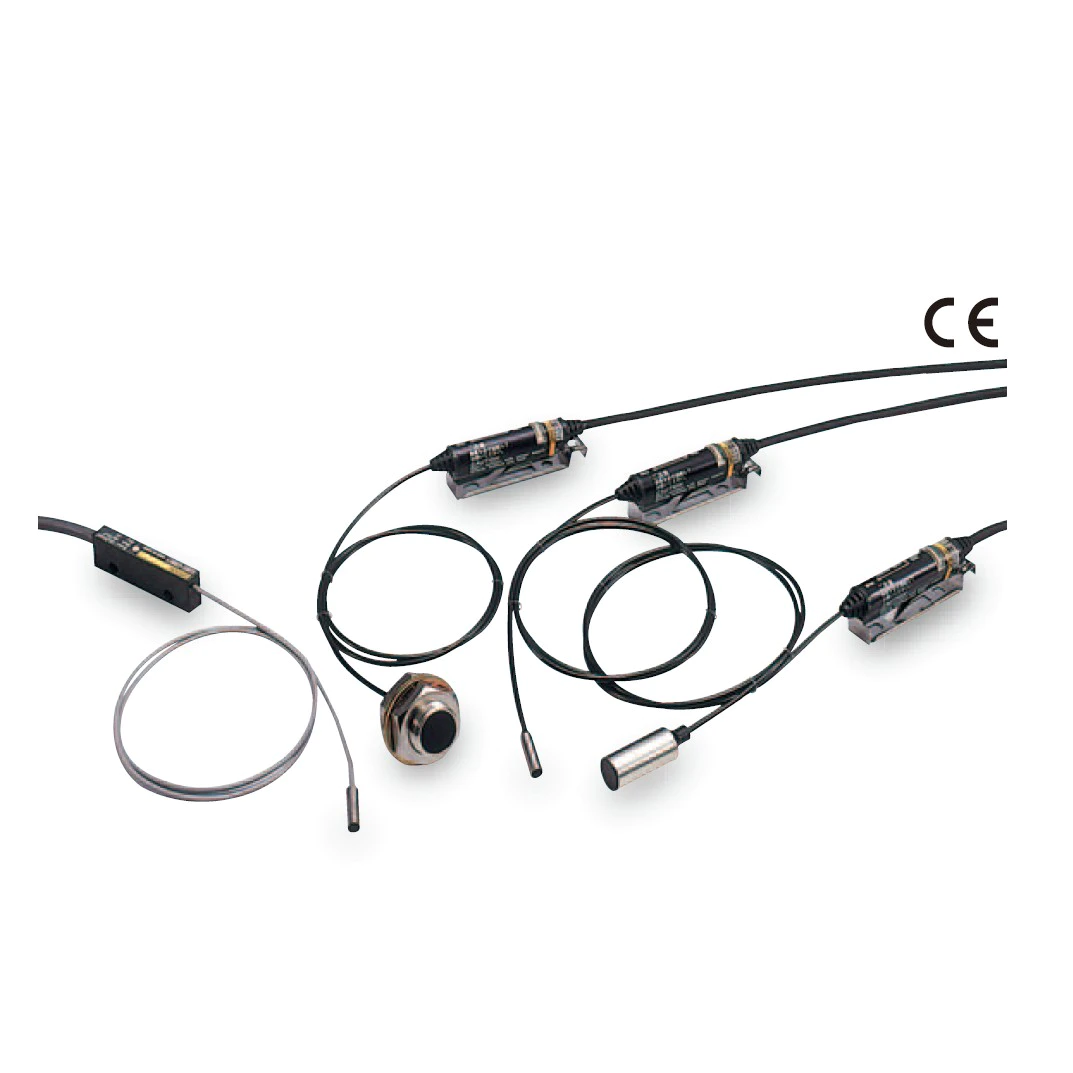

形状 | 検出距離 | 型号 | ||
|---|---|---|---|---|
动作模式 | ||||
NO | NC | |||
屏蔽  | φ3 | 0.8mm | E2EC-CR8D1 2M * | E2EC-CR8D2 2M * |
| φ5.4 | 1.5mm | E2EC-C1R5D1 2M * | E2EC-C1R5D2 2M * | |
| φ8 | 3mm | E2EC-C3D1 2M * | E2EC-C3D2 2M * | |
| M12 | 4mm | E2EC-X4D1 2M * | E2EC-X4D2 2M * | |
* 备有异频率型。型号为E2EC-□□□□5。（例如： E2EC-CR8D15）
形状 | 检测距离 | 型号 | ||
|---|---|---|---|---|
输出形式 | 动作模式 NO | |||
屏蔽  | φ3 | 0.5mm | NPN集电极开路输出 | E2EC-CR5C1 2M *1、2 |
| φ8 | 2.5mm | E2EC-C2R5C1 2M *1、2 | ||
*1.备有异频率型。型号为E2EC-□□□□5。（例如： E2EC-CR5C15）
*2.也备有NC型。请另行咨询。
类型 | 直流2线式 | ||||
|---|---|---|---|---|---|
项目 型号 | E2EC-CR8D□ | E2EC-C1R5D□ | E2EC-C3D□ | E2EC-X4D□ | |
检测距离 | 0.8mm±15% | 1.5mm±10% | 3mm±10% | 4mm±10% | |
设定距离 | 0～0.56mm | 0～1.05mm | 0～2.1mm | 0～2.8mm | |
应差 | 检测距离的10%以下 | ||||
可检测物体 | 磁性金属(非磁性金属的检测距离较短。请参见Catalog上的“特性数据”) | ||||
标准检测物体 | 铁5 × 5 × 1mm | 铁8 × 8 × 1mm | 铁12 × 12 × 1mm | ||
响应频率 *1 | 1.5kHz | 1kHz | |||
电源电压 | DC12～24V 纹波 (p-p) 10%以下(DC10～30V) | ||||
消費電流 | ― | ||||
漏电流 | 0.8mA以下 | ||||
控制 | 开关 | 5～100mA | |||
残留 | 3V以下(负载电流100mA、导线长2m时) | ||||
指示灯 | D1型： 动作显示(红色)、设定显示(绿色)， D2型： 动作显示(红色) | ||||
动作模式(靠近 | D1型： NO D2型： NC 有关详情， 请参见Catalog上的“输入输出段回路图” 中的时序图 | ||||
保护回路 | 负载短路保护、浪涌吸收 | ||||
环境温度范围 | 工作时、保存时： 各-25～+70°C (无结冰、结露) *2 | ||||
环境湿度范围 | 工作时、保存时： 各35～95%RH (无结露) | ||||
温度的影响 | -25～+70°C的温度范围内+23°C时， 检测距离的±20%以下 | ||||
电压的影响 | 在额定电源电压的±15%范围内， 额定电源电压时， 检测距离的±2.5%以下 | ||||
绝缘电阻 | 50MΩ以上(DC500V兆欧表) 充电部整体与外壳间 | ||||
耐电压 | AC1,000V 1min 充电部整体与外壳间 | ||||
振动(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | ||||
冲击(耐久) | 1,000m/s2X、Y、Z各方向 10次 | ||||
保护结构 | IEC标准IP67、 公司内部标准 耐油(仅限于传感器头部) | ||||
连接方式 | 导线引出型(标准导线长2m) | ||||
质量 | 约45g | ||||
材质 | 外壳 | 黄铜 | |||
检测面 | ABS | ||||
紧固 | ― | 黄铜镀镍 | |||
带齿 | ― | 铁镀锌 | |||
附件 | 放大器安装支架、使用说明书 | ||||
类型 | 直流3线式 | ||
|---|---|---|---|
项目 型号 | E2EC-CR5C1 | E2EC-C2R5C1 | |
检测距离 | 0.5mm±15% | 2.5mm±10% | |
设定距离 | 0～0.3mm | 0～1.7mm | |
应差 | 检测距离的10%以下 | ||
可检测物体 | 磁性金属(非磁性金属的检测距离较短。请参见Catalog上的“特性数据”) | ||
标准检测物体 | 铁5 × 5 × 1mm | 铁8 × 8 × 1mm | |
响应频率 *1 | 1kHz | ||
电源电压 | DC5～24V 纹波 (p-p) 10%以下 (DC4.75～30V) | ||
消費電流 | 10mA以下 | ||
漏电流 | ― | ||
控制 | 开关 | NPN集电极开路输出 100mA以下 (DC30V以下) | |
残留 | 1V以下(负载电流100mA、导线长 2m时) | ||
指示灯 | 检测显示(红色) | ||
动作模式(靠近 | NO 详情请参见Catalog上的“输入输出 段回路图” 中的时序图 | ||
保护回路 | 浪涌吸收 | ||
环境温度范围 | 工作时、保存时： 各-25～+70°C (无结冰、结露) *2 | ||
环境湿度范围 | 工作时、保存时： 各35～95%RH (无结露) | ||
温度的影响 | -25～+70°C的温度范围内+23°C时， 检测距离的±20%以下 | ||
电压的影响 | 使用电压范围4.75～30V额定电源电压 时、检测距离的±5%以下 | ||
绝缘电阻 | 50MΩ以上(DC500V兆欧表) 充电部整体与外壳间 | ||
耐电压 | AC500V 1min 充电部整体与外壳间 | ||
振动(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | ||
冲击(耐久) | 500m/s2 X、Y、Z各方向 10次 | ||
保护结构 | IEC标准 IP64 | ||
连接方式 | 导线引出型(标准导线长2m) | ||
质量 | 约45g | ||
材质 | 外壳 | 黄铜 | |
检测面 | ABS | ||
紧固 | ― | ||
带齿 | ― | ||
附件 | 使用说明书 | ||
*1.响应频率为平均值。
测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。
*2.请注意：传感器部与放大器部温差较大时，有时会产生误动作。

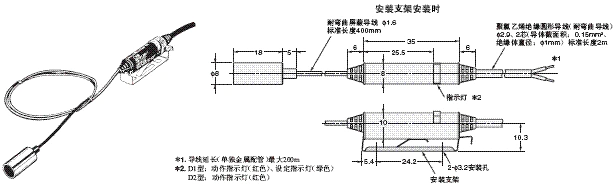

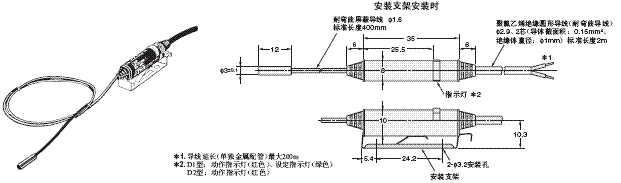

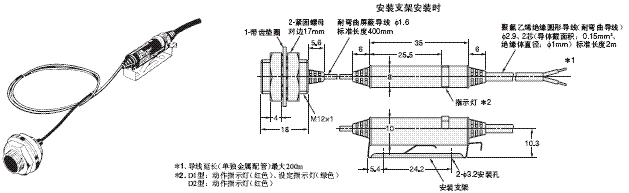

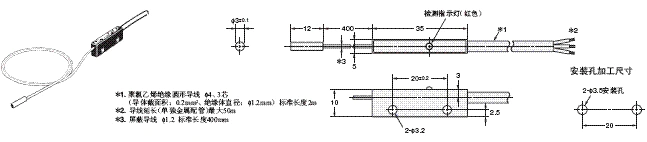

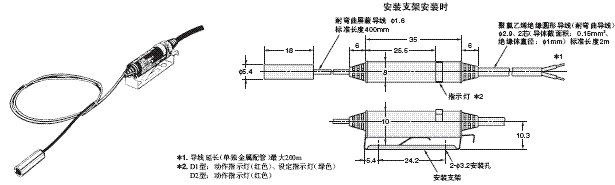

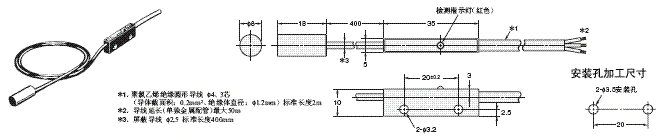

（单位：mm）
