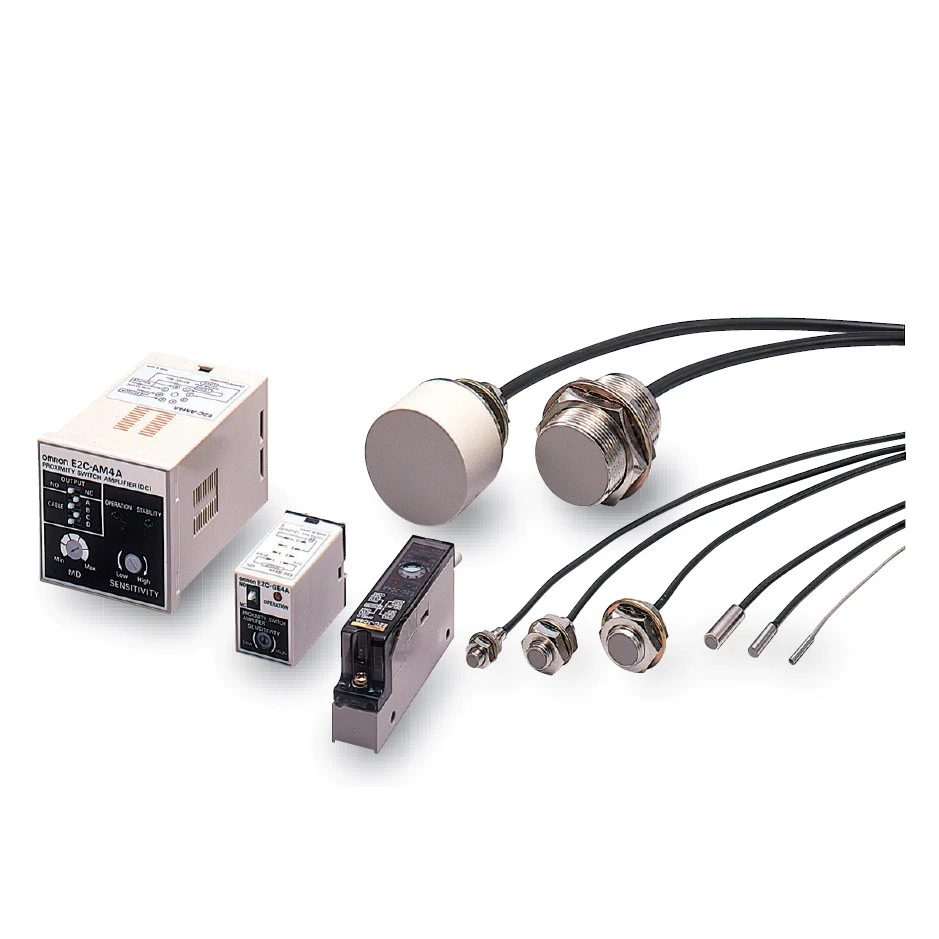

E2C / E2C-H 放大器分离接近传感器（旋钮型）

品牌：

复制链接

类别：

型号：

E2C
E2C-H

电话： 021-31268353 ( 7x24小时技术服务 )
在线咨询 QQ在线加微信

品牌推荐

E2EC-M / -Q 不锈钢检测面放大器中继接近传感器

E2EC 放大器中继接近传感器实现了超小型长距离检测

E2C-EDA 放大器分离型接近传感器（高精度数字型）

TL-L 超长距离型接近传感器磁性体、非磁性体均可实现100mm 的检测距离

TL-LP / LY 检测距离为50mm的长距离型

传输耦合器 F92A-C-1

产品推荐

E2EC-M / -Q 不锈钢检测面放大器中继接近传感器

E2EC 放大器中继接近传感器实现了超小型长距离检测

E2C-EDA 放大器分离型接近传感器（高精度数字型）

TL-L 超长距离型接近传感器磁性体、非磁性体均可实现100mm 的检测距离

TL-LP / LY 检测距离为50mm的长距离型

传输耦合器 F92A-C-1

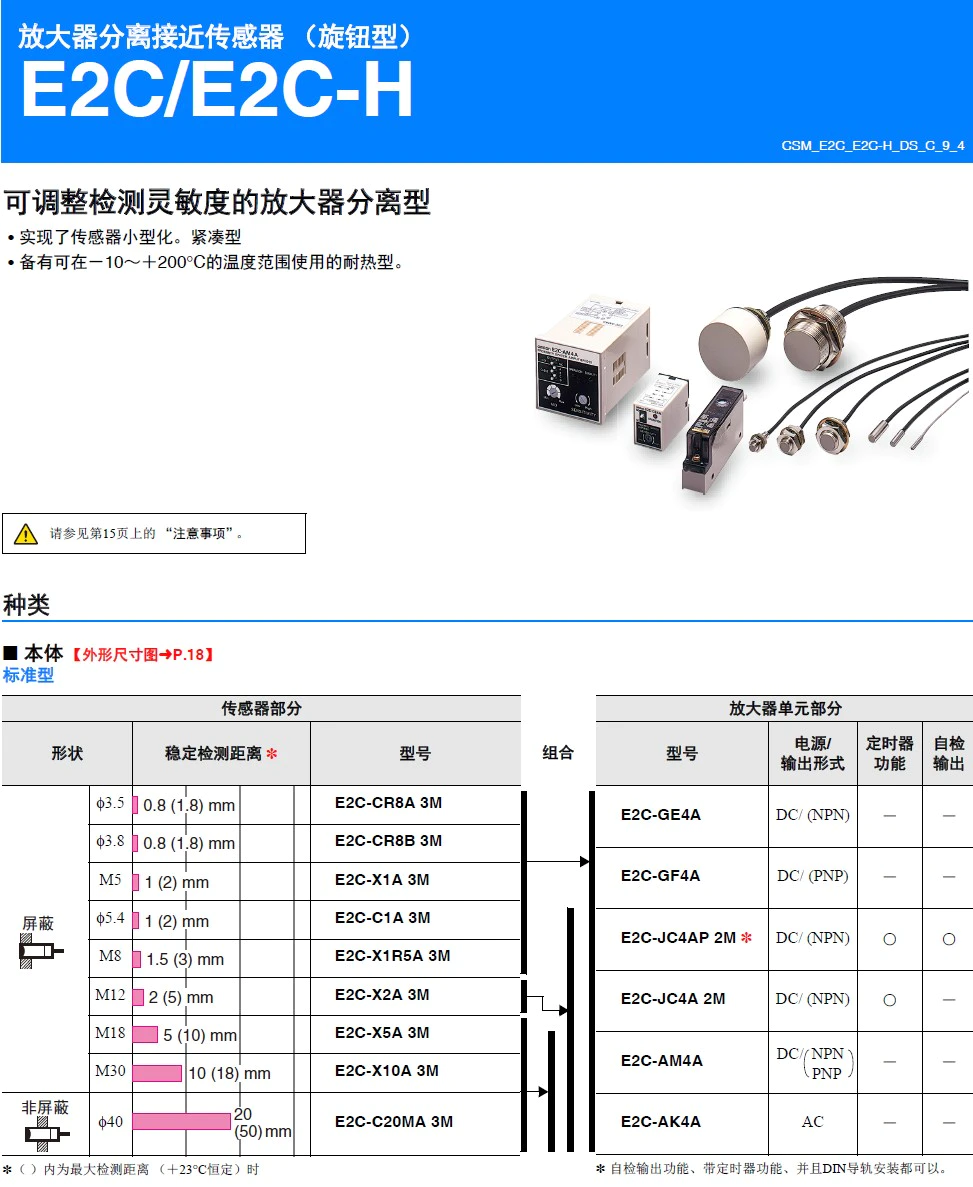

本体

标准型

传感器部分	放大器单元部分
形状	*稳定检测距离 1**	型号	型号	电源/ 输出形式	定时器功能	自检输出
屏蔽	Φ 3.5	0.8(1.8) mm	E2C-CR8A 3M	E2C-GE4A	DC/(NPN)	-	-
E2C-GF4A	DC/(PNP)	-	-
E2C-JC4AP 2M ＊2	DC/(NPN)	○	○
E2C-JC4A 2M	DC/(NPN)	○	-
E2C-AM4A	DC/(NPN PNP)	-	-
E2C-AK4A	AC	-	-
Φ3.8	0.8(1.8) mm	E2C-CR8B 3M	E2C-GE4A	DC/(NPN)	-	-
E2C-GF4A	DC/(PNP)	-	-
E2C-JC4AP 2M ＊2	DC/(NPN)	○	○
E2C-JC4A 2M	DC/(NPN)	○	-
E2C-AM4A	DC/(NPN PNP)	-	-
E2C-AK4A	AC	-	-
M5	1(2) mm	E2C-X1A 3M	E2C-GE4A	DC/(NPN)	-	-
E2C-GF4A	DC/(PNP)	-	-
E2C-JC4AP 2M ＊2	DC/(NPN)	○	○
E2C-JC4A 2M	DC/(NPN)	○	-
E2C-AM4A	DC/(NPN PNP)	-	-
E2C-AK4A	AC	-	-
Φ5.4	1(2) mm	E2C-C1A 3M	E2C-GE4A	DC/(NPN)	-	-
E2C-GF4A	DC/(PNP)	-	-
E2C-JC4AP 2M ＊2	DC/(NPN)	○	○
E2C-JC4A 2M	DC/(NPN)	○	-
E2C-AM4A	DC/(NPN PNP)	-	-
E2C-AK4A	AC	-	-
M8	1.5(3) mm	E2C-X1R5A 3M	E2C-GE4A	DC/(NPN)	-	-
E2C-GF4A	DC/(PNP)	-	-
E2C-JC4AP 2M ＊2	DC/(NPN)	○	○
E2C-JC4A 2M	DC/(NPN)	○	-
E2C-AM4A	DC/(NPN PNP)	-	-
E2C-AK4A	AC	-	-

传感器部分	放大器单元部分
形状	*稳定检测距离 1**	型号	型号	电源/ 输出形式	定时器功能	自检输出
屏蔽	M12	2 (5) mm	E2C-X2A 3M	*E2C-JC4AP 2M 2**	DC/ (NPN)	○	○
E2C-JC4A 2M	DC/ (NPN)	○
E2C-AM4A	DC/(NPN PNP)	-	-
E2C-AK4A	AC	-	-

传感器部分	放大器单元部分
形状	*稳定检测距离 1**	型号	型号	电源/ 输出形式	定时器功能	自检输出
屏蔽	M18	5(10) mm	E2C-X5A 3M	E2C-AM4A	DC/ (NPN PNP)	-	-
E2C-AK4A	AC	-	-
M30	10(18) mm	E2C-X10A 3M	E2C-AM4A	DC/ (NPN PNP)	-	-
E2C-AK4A	AC	-	-
非屏蔽	Φ40	20(50) mm	E2C-C20MA 3M	E2C-AM4A	DC/ (NPN PNP)	-	-
E2C-AK4A	AC	-	-

注1.（）内为最大检测距离（＋23°C恒定）时
2.自检输出功能、带定时器功能、并且DIN导轨安装都可以。

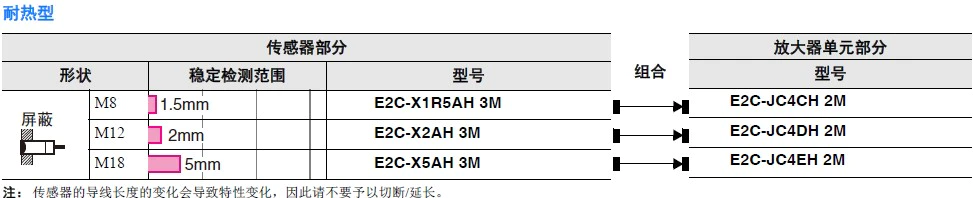

耐热型

传感器部分	放大器单元部分
形状	稳定检测范围	型号	型号
屏蔽	M8	1.5mm	E2C-X1R5AH 3M	E2C-JC4CH 2M
M12	2mm	E2C-X2AH 3M	E2C-JC4DH 2M
M18	5mm	E2C-X5AH 3M	E2C-JC4EH 2M

注：传感器的导线长度的变化会导致特性变化，因此请不要予以切断/延长。

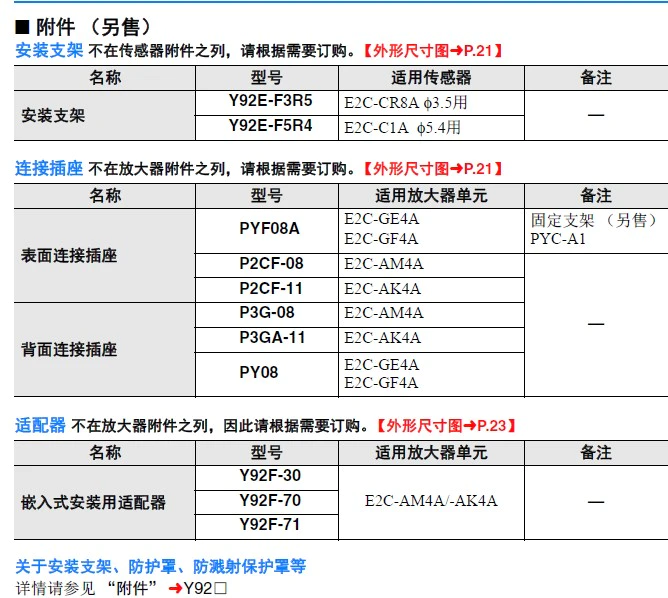

附件（另售）

安装支架不在传感器附件之列，请根据需要订购。

名称	型号	适用传感器	备注
安装支架	Y92E-F3R5	E2C-CR8A φ3.5用	──
安装支架	Y92E-F5R4	E2C-C1A φ5.4用	──

连接插座不在放大器附件之列，请根据需要订购。

名称	型号	适用放大器单元	备注
表面连接插座	PYF08A	E2C-GE4A E2C-GF4A	固定支架(另售) PYC-A1
	P2CF-08	E2C-AM4A	──
	P2CF-11	E2C-AK4A
背面连接插座	P3G-08	E2C-AM4A
	P3GA-11	E2C-AK4A
	PY08	E2C-GE4A　 E2C-GF4A

适配器不在放大器附件之列，因此请根据需要订购。

名称	型号	适用放大器单元	备注
嵌入式安装用适配器	Y92F-30	E2C-AM4A/-AK4A	──
	Y92F-70
	Y92F-71

关于安装支架、防护罩、防溅射保护罩等

标准型

传感器部分

型号		E2C-CR8A -CR8B	E2C-X1A -C1A	E2C-X1R5A	E2C-X2A	E2C-X5A	E2C-X10A	E2C-C20MA
最大检测距离 (+23°C时)		1.8mm	2mm	3mm	5mm	10mm	18mm	50mm
稳定检测范围	环境温度范围	0～0.8mm	0～1mm	0～1.5mm	0～2mm	0～5mm	0～10mm	0～20mm
稳定检测范围	在0～+40°C范围	0～1.2mm	0～1.5mm	0～2mm	0～2.5mm	0～7mm	0～15mm	0～28mm
应差		放大器单元部分的“额定规格/性能”请参见Catalog
可检测物体		磁性金属(非磁性金属的检测距离较短。请参见Catalog上的“特性数据”)
标准检测物体		铁5×5×1mm		铁8×8×1mm	铁12×12×1mm	铁18×18×1mm	铁30×30×1mm	铁50×50×1mm
*响应频率 1**		1kHz		800Hz		350Hz	100Hz	50Hz
环境温度范围		工作时、保存时：各-25～+70°C (无结冰、结露)
环境湿度范围		工作时、保存时：各35～95%RH (无结露)
温度的影响		-25～+70°C的温度范围内+23°C时，检测距离的±15%以下
振动(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向2h
冲击(耐久)		500m/s² X、Y各方向3次
保护结构		IEC标准 IP67、公司内部标准耐油
*连接方式 2**		导线引出型
*连接方式 2**		高频同轴导线(标准导线长3m)
质量(包装后)		约40g	约45g	约50g	约60g	约140g	约270g	约300g
材质	外壳	不锈钢	黄铜
	检测面	ABS树脂
	导线	聚乙烯
	紧固螺母	─	黄铜镀镍(E2C-C1A除外)
	带齿垫圈	─	铁镀锌(E2C-C1A除外)
附件		─

*1. 使用放大器单元的无接点输出控制时的最低值。测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。
*2. 关于放大器单元和传感器部位的组合的导线长度，请参见Catalog上的“高频同轴导线的特性阻抗为50Ω”。

放大器单元部分

型号		E2C- GE4A	E2C- GF4A	E2C-JC4A E2C-JC4AP	E2C- AM4A	E2C- AK4A
电源电压 (使用电压范围)		DC12～24V 纹波(p-p) 10%以下 *1 (DC10～30V)				AC100～240V (AC90～264V) 50/60Hz
消耗电流		25mA以下		45mA以下	50mA以下	55mA以下
检测距离调整范 *围 2**		额定检测距离的20%以上、4旋转电位计		额定检测距离的20～100%、4旋转电位计
应差可变范围		应差固定(检测距离的10%以下)			额定检测距离的1～5%可变
响应时间	无接点	(参见使用近接传感器的响应频率)
响应时间	接点	-				20ms以下
控制输出	无接点	NPN　输出电阻4.7kΩ 100mA以下 (DC30V以下) (残留电压1.5V以下)	PNP　输出电阻4.7kΩ 100mA以下 (DC30V以下) (残留电压1.5V以下)	NPN　集电极开路输出 100mA以下 (DC30V以下) (残留电压0.7V以下) (E2C-JC4AP为1V以下)	NPN/PNP 上下输出集电极开路输出 200mA以下 (DC30V以下) (残留电压1.5V以下)	晶体管/光电耦合器 50mA以下 (DC40V以下) (残留电压2V以下)
控制输出	接点	-				继电器输出1c AC250V2Acosφ＝1 (电阻负载) *3
指示灯		检测显示(红色) (OPERATION)		检测显示(红色) (OPERATION) 稳定显示(绿色) (STABILITY)	检测显示(红色) (OPERATION) 稳定显示(绿色) (STABILITY)
动作模式		NO/NC开关切换
自检输出		-		(仅限E2C-JC4AP) 传感器断线时以及检测不稳定时，输出晶体管ON无接点NPN 集电极开路 50mA以下 (DC30V以下) (残留电压1V以下)	-
定时器功能		-		OFF延迟40±10ms	-
传感器部/放大器单元部之间的导线长度补偿		-		(仅限E2C-JC4AP) 3m/5m端子短路板切换式短路时：1～3m 开路时：3～5m	4连开关的模式切换
环境温度范围		工作时、保存时：各-10～+55°C (无结冰、结露)
环境湿度范围		工作时、保存时：各35～85%RH (E2C-JC4AP为35～95%RH)(无结露)
温度的影响		-10～+55℃的温度范围内+23°C时，检测距离的10%以下
电压的影响		DC型：在额定电源电压的±20%范围内，额定电源电压时，检测距离的±1%以下 AC型：在额定电源电压的±10%范围内，额定电源电压时，检测距离的±1%以下
绝缘电阻		50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压		DC型：AC1,000V 50/60Hz 1min 充电部整体与外壳间 AC型：AC1,500V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)		10～25Hz 上下振幅2mm X、Y、Z各方向 2h		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h	10～25Hz 上下振幅2mm X、Y、Z各方向 2h
冲击(耐久)		100m/s² X、Y、Z各方向 3次
寿命 (继电器输出)		-				机械寿命 1,000次以上电气寿命 10万次以上
连接方式		端子台型		导线引出型 (标准导线长2m)	端子台型
质量 *(包装后) 4**		约20g		E2C-JC4A：约50g E2C-JC4AP：约80g	约140g	约250g
附件		使用说明书		注意标签、安装支架 (E2C-JC4A：安装用螺钉 M3 × 15)、使用说明书	使用说明书

*1. 可在DC24V±10% （平均值）全波整流的电源下使用。（不能用于E2C-GE4□。）
*2. 表示在与传感器配套使用时，符合各性能的检测范围。
*3. 内置继电器 G2R-14 DC 12V
*4. 不包括连接插座的质量。

耐热型

传感器部分

型号		E2C-X1R5AH	E2C-X2AH	E2C-X5AH
可检测物体		磁性金属(非磁性金属的检测距离较短。请参见Catalog上的“特性数据”)
标准检测物体		铁8×8×1mm	铁12×12×1mm	铁18×18×1mm
稳定检测范围		0～1.5mm	0～2mm	0～5mm
应差		0.04mm以下		0.1mm以下
*响应频率 1**		300Hz
环境温度范围		工作时、保存时：各-10～+200°C (无结冰、结露)
环境湿度范围		工作时、保存时：各35～95%RH (无结露)
温度的影响		±0.2%/°C
振动(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)		500m/s² X、Y、Z各方向 3次
保护结构		IEC规格 IP60 *2
连接方式		导线引出型(标准导线长3m) 耐热型高频同轴导线
质量 (包装后)		约50g	约60g	约140g
材质	外壳	黄铜
	检测面	聚醚醚酮
	导线	氟树脂
	紧固螺母	黄铜镀镍
	带齿垫圈	铁镀锌

注：额定规格/性能是稳定检测距离为50%的设定时的值。
*1. 测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。
*2. 并非耐水结构，不可在蒸汽中使用。

放大器单元部分

型号		E2C-JC4CH
*电源电压 1(使用电压范围)**		DC12～24V 纹波(p-p)10%以下 (DC10～30V)
消耗电流		45mA以下
*检测距离 2 调整范围**		额定检测距离的20～100% 4旋转电位计
控制输出	开关容量	NPN集电极开路 100mA以下(DC30V以下)
控制输出	残留电压	0.8V以下
指示灯		检测显示(红色)
动作模式		NO/NC开关切换
导线长度补偿		3m/5m 开关切换
环境温度范围		工作时、保存时：各-10～+55°C (无结冰、结露)
环境湿度范围		工作时、保存时：各35～85%RH (无结露)
温度的影响		±0.08%/°C
电压的影响		在额定电源电压的±20%范围内，额定电源电压时，为检测距离的±2%以下
绝缘电阻		50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压		AC1,000V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)		10～55Hz上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)		100m/s² X、Y、Z各方向 3次
保护结构		IEC标准 IP20
连接方式		导线引出型(标准导线长2m)
质量(包装后)		约80g
附件		注意标签、安装支架、使用说明书

*1. 可在DC24V±10% （平均值）全波整流的电源下使用。
*2. 表示在与传感器配套使用时，符合各性能的检测范围。

检测物体：
磁性金属（非磁性金属时检测距离减小）
感应距离：
1.8 ~ 50mm
工作电压：
12-24 VDC
输出方式：
NPN/PNP
响应频率：
50 ~ 1000Hz
环境温度：
-25 ~ +70℃
防护等级：
IP67
外壳材质：
不锈钢/黄铜
链接方式：
高频同轴导线(标准导线长3m)

点击下载PDF 新窗口查看

新闻动态

解决方案

常见问题

E2C / E2C-H 放大器分离接近传感器（旋钮型）

本体

标准型

耐热型

附件（另售）

安装支架不在传感器附件之列，请根据需要订购。

连接插座不在放大器附件之列，请根据需要订购。

适配器不在放大器附件之列，因此请根据需要订购。

关于安装支架、防护罩、防溅射保护罩等

标准型

传感器部分

放大器单元部分

耐热型

传感器部分

放大器单元部分

新闻动态

解决方案

常见问题

E2C / E2C-H 放大器分离接近传感器（旋钮型）

本体

标准型

耐热型

附件（另售）

安装支架 不在传感器附件之列，请根据需要订购。

连接插座 不在放大器附件之列，请根据需要订购。

适配器 不在放大器附件之列，因此请根据需要订购。

关于安装支架、防护罩、防溅射保护罩等

标准型

传感器部分

放大器单元部分

耐热型

传感器部分

放大器单元部分

安装支架不在传感器附件之列，请根据需要订购。

连接插座不在放大器附件之列，请根据需要订购。

适配器不在放大器附件之列，因此请根据需要订购。
