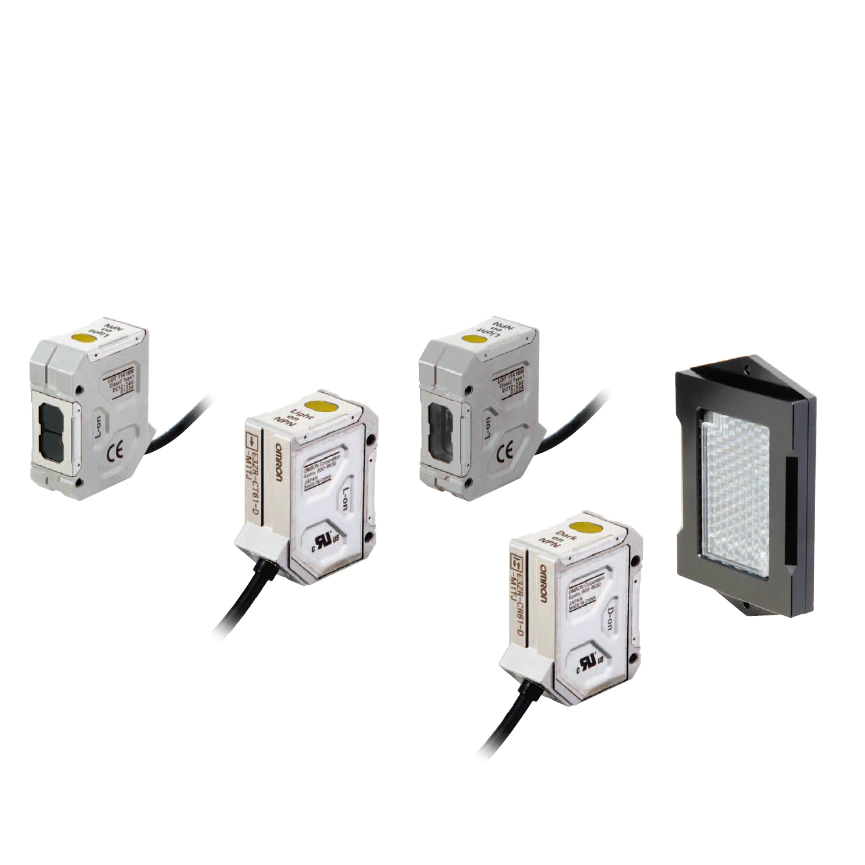

检测方式 | 形状 | 连接方式 | 检测距离 | 动作模式 | 型号 | |
|---|---|---|---|---|---|---|
NPN输出 | PNP输出 | |||||
| 对射型 (投光器 + 受光器)*1 |  | 电缆引出型 (2m)*4 | 红色光 30m | 入光时 ON | E3ZR-CT61L 2M | E3ZR-CT81L 2M |
| M12 SmartClick 接插件中继型 (0.3m) | E3ZR-CT61L-M1TJ 0.3M | E3ZR-CT81L-M1TJ 0.3M | ||||
| 电缆引出型 (2m)*4 | 遮光时 ON | E3ZR-CT61D 2M | E3ZR-CT81D 2M | |||
| M12 SmartClick 接插件中继型 (0.3m) | E3ZR-CT61D-M1TJ 0.3M | E3ZR-CT81D-M1TJ 0.3M | ||||
| 回归 反射型 (带M.S.R.功能) |  *2 | 电缆引出型 (2m)*4 | 红色光 2.5m*3 [100mm] (耐油反射板使用E39-R1R) | 入光时 ON | E3ZR-CR61L 2M | E3ZR-CR81L 2M |
| M12 SmartClick 接插件中继型 (0.3m) | E3ZR-CR61L-M1TJ 0.3M | E3ZR-CR81L-M1TJ 0.3M | ||||
| 电缆引出型 (2m)*4 | 遮光时 ON | E3ZR-CR61D 2M | E3ZR-CR81D 2M | |||
| M12 SmartClick 接插件中继型 (0.3m) | E3ZR-CR61D-M1TJ 0.3M | E3ZR-CR81D-M1TJ 0.3M | ||||
| 扩散 反射型 |  | 电缆引出型 (2m)*4 | 红色光 0.5m | 入光时 ON | E3ZR-CD61L 2M | E3ZR-CD81L 2M |
| M12 SmartClick 接插件中继型 (0.3m) | E3ZR-CD61L-M1TJ 0.3M | E3ZR-CD81L-M1TJ 0.3M | ||||
| 电缆引出型 (2m)*4 | 遮光时 ON | E3ZR-CD61D 2M | E3ZR-CD81D 2M | |||
| M12 SmartClick 接插件中继型 (0.3m) | E3ZR-CD61D-M1TJ 0.3M | E3ZR-CD81D-M1TJ 0.3M | ||||
*1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。无法订购投光器或受光器单体。
*2. 不附带反射板。请根据不同用途另行购买反射板。
*3. 请将传感器与反射板间的距离设定为大于〔 〕内的数值。
*4. 备有电缆长5m型。型号末尾为5M。(例：E3ZR-CT61L 5M)
(需接插件中继 型)传感器不附带，请务必订购。
形状 | 电缆外径 | 电缆长度 | 传感器I/O接插件型号 | 适用光电传感器型号 |
|---|---|---|---|---|
SmartClick耐油接插件  | φ4 | 2m | XS5FR-D423-D80-RB1 | E3ZR-C□□1□-M1TJ |
| 5m | XS5FR-D423-G80-RB1 | |||
| 10m | XS5FR-D423-J80-RB1 |
注. 接插件的详情以及两侧接插件的说明请参阅XS5□R样本。
传感器不附带，请根据需要进行订购。
形状 | 型号 | 数量 | 备注 |
|---|---|---|---|
 | E39-L153 (SUS304) | 1个 | 安装配件 |
 | E39-L104 (SUS304) | 1个 | |
 | E39-L98 (SUS304) | 1个 | 保护罩金属配件 |
注1 . 使用对射型时，请订购2个用于投光器、受光器。
2 . 详情参阅“安装配件一览表”→本公司网站(www.fa.omron.com.cn/)中的E39-L/E39-S/E39-R。
(回归反射型用·必备)传感器中不附带，请务必订购。
名称 | E3ZR-CR 检测距离 | 型号 | 数量 | 备注 | |
|---|---|---|---|---|---|
额定值 | 参考值 | ||||
| 耐油反射板 | 2.5m〔100mm〕* | - | E39-R1R | 1个 | ·回归反射型不附带反射板。 ·M.S.R.功能生效。 |
检测方式 | 对射型 | 回归反射型 | 扩散反射型 | |
|---|---|---|---|---|
型号 | NPN输出 | E3ZR-CT61□(-M1TJ) | E3ZR-CR61□(-M1TJ) | E3ZR-CD61□(-M1TJ) |
项目 | PNP输出 | E3ZR-CT81□(-M1TJ) | E3ZR-CR81□(-M1TJ) | E3ZR-CD81□(-M1TJ) |
检测距离 | 30m | 2.5m[100mm] *1 (使用E39-R1R时) | 0.5m (白色绘画用纸300×300mm) | |
标准检测物体 | φ12mm以上的不透明物体 | φ75mm以上的不透明物体 | ── | |
应差 | ── | 检测距离的20%以下 | ||
指向角 | 投光器、受光器： 各3～15° (投光器、受光器间距离： 额定距离) | 本体 ：2～10°， 反射板：30° (到反射板的距离： 额定距离) | ── | |
光源(发光波长) | 红色发光二极管 (624nm) | 红色发光二极管 (660nm) | 红色发光二极管 (624nm) | |
电源电压 | DC12～24V±10% 波动(p-p)10%以下 | |||
消耗电流 | 35mA以下 (投光器：15mA以下， 受光器：20mA以下) | 30mA以下 | ||
控制输出 | 输出电源电压DC26.4V以下、输出电流100mA以下(剩余电压2V以下) 开路集电极输出型(因NPN/PNP输出形式而异。) | |||
保护电路 | 电源反接保护、输出短路保护、 输出反接保护 | 电源反接保护、输出短路保护、输出反接保护、 防止相互干扰功能(最多2台) | ||
响应时间 | 动作·复位：各1ms以下 | |||
灵敏度调节 | 无 | |||
使用环境照度 | 受光面照度 白炽灯：5,000lx以下、太阳光：10,000lx以下 | |||
环境温度范围 | 工作时：-25～+55℃ 保存时：-40～+70℃(不结冰、不凝露) | |||
环境湿度范围 | 工作时：35～85%RH、保存时：35～95%RH(不凝露) | |||
绝缘电阻 | 20MΩ以上(DC500V兆欧表) | |||
耐压 | AC1,000V 50/60Hz 1min | |||
振动(耐久) | 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h | |||
冲击(耐久) | 1,000m/s2 X、Y、Z各方向 3次 | |||
保护构造 | IP67(IEC60529)、IP67G(JIS C 0920 附录1)、欧姆龙耐油零件评估基准 *2 合格 (切削油种类 JIS K 2241：2000规定的切削油剂、温度 35℃以下) | |||
连接方式 | 电缆引出型(标准电缆长2m)/-M1TJ：接插件中继型(标准电缆长0.3m) | |||
指示灯 | 动作指示灯(橙色)、稳定指示灯(绿色)[投光器只有电源指示灯(绿色)] | |||
重量 | 电缆引出型 | 约200g | 约100g | |
接插件中继型 | 约140g | 约70g | ||
外壳材质 | SUS316L | |||
电缆材质 | 氟树脂 | |||
镜头材质 | 异丁烯树脂(耐油高分子量型) | |||
显示部材质 | 聚醚酰亚胺树脂 | |||
附件 | 使用说明书 | |||
*1. 请将传感器与反射板的距离设定在[ ]内的数值以上。
*2. “欧姆龙耐油零件评估基准”是指欧姆龙耐久性评估基准。
对于连接方式中的接插件中继型，是耐油接插件(XS5□R)正确嵌合状态下的保护构造性能。
无耐油接插件(XS5FR)、电缆芯线外露部分不具备本性能。
此外，电缆引出型的电缆芯线外露部分也不具备本性能。
名称 | 耐油反射板 | |
|---|---|---|
项目 | 型号 | E39-R1R |
指向角 | 30°以上 | |
环境温度范围 | 使用时：-25～+55℃、保存时：-40～+70℃(不结冰、不凝露) | |
环境湿度范围 | 使用时：35～85%RH、保存时：35～95%RH(不凝露) | |
保护构造 | IP67(IEC60529)、IP67G(JIS C 0920 附录1)、 欧姆龙耐油零件评估基准* (切削油种类 JIS K 2241：2000规定的切削油剂、温度 35℃以下) | |
*“欧姆龙耐油零件评估基准”是指欧姆龙耐久性评估基准。
（单位：mm）

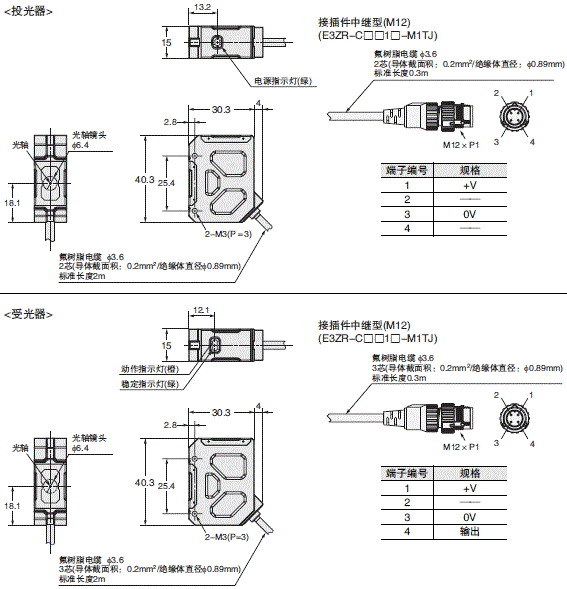

对射型*
电缆引出型
E3ZR-CT61□
E3ZR-CT81□

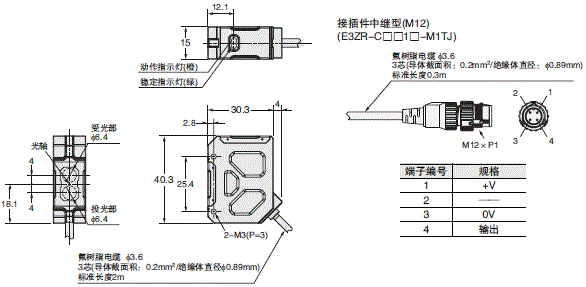

回归反射型
电缆引出型
E3ZR-CR61□
E3ZR-CR81□
扩散反射型
电缆引出型
E3ZR-CD61□
E3ZR-CD81□
*对射型(E3ZR-CT□1□(-M1TJ))刊载了投光器、受光器的套件型号。
投光器的型号加上“-L”标记(例：E3ZR-CT61L-L 2M)、受光器的型号加上“-D”标记(例：E3ZR-CT61L-D 2M)。
投光器、受光器各自的型号请确认“种类”。

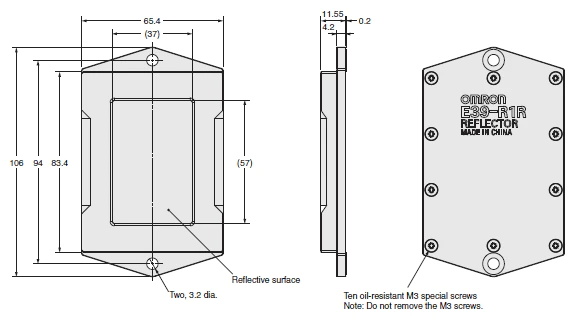

耐油反射板
E39-R1R
材质：
﹤反射面﹥异丁烯树脂(耐油高分子量型)
﹤背面﹥铝
﹤耐油用M3特殊螺钉﹥不锈钢(SUS302)
