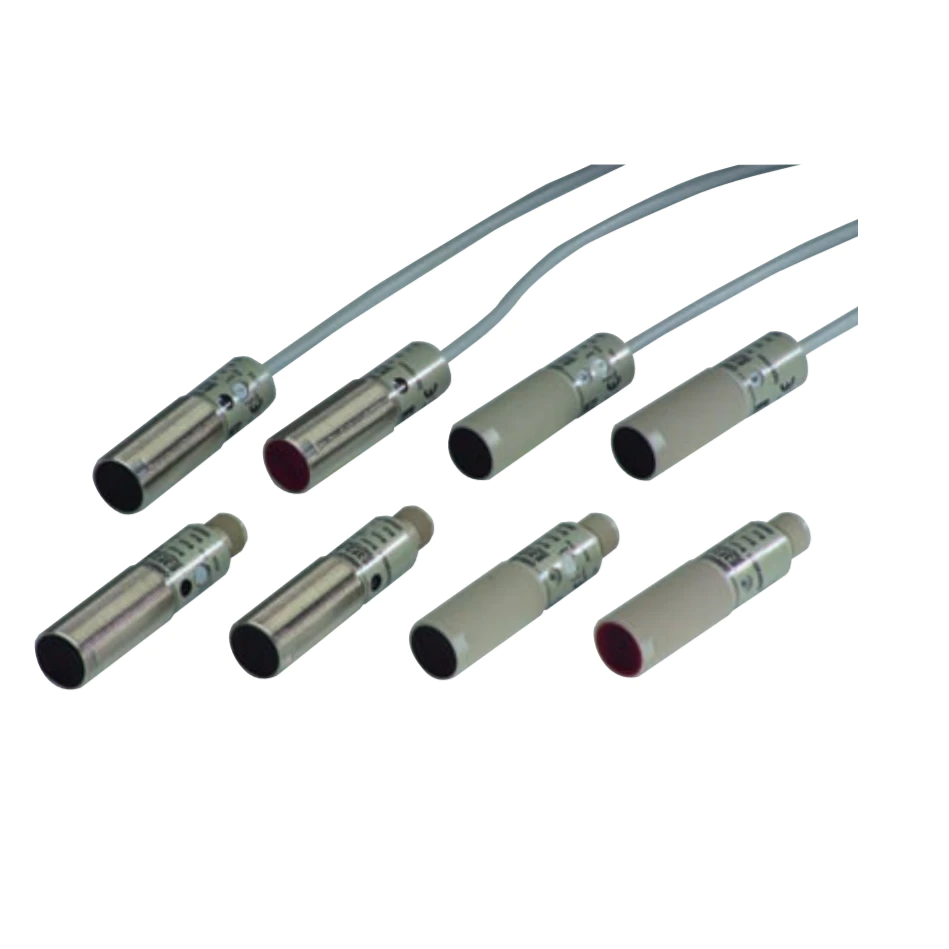

![E3F3 光电传感器 [ 已停产 ]](https://cdn.obejia.com/uploads/images/000_product/omron/E3F3/800/1.png@w400.jpg)
![E3F3 光电传感器 [ 已停产 ]-1](https://cdn.obejia.com/uploads/images/000_product/omron/E3F3/800/1.png@w200.jpg)
![E3F3 光电传感器 [ 已停产 ]-2](https://cdn.obejia.com/uploads/images/000_product/omron/E3F3/800/2.png@w200.jpg)
检测 | 形状 | 连接方式 | 检测距离 | 动作模式 | 型号 | ||||
|---|---|---|---|---|---|---|---|---|---|
塑料外壳 | 金属外壳 | ||||||||
NPN输出 | PNP输出 | NPN输出 | PNP输出 | ||||||
| 对射型 |  | 导线引出型 | 5m (红外光) | Light-ON | E3F3-T11 | E3F3-T31 | E3F3-T11M | E3F3-T31M | |
| M12 CN | E3F3-T16 | E3F3-T36 | E3F3-T16M | E3F3-T36M | |||||
| 导线引出型 | Dark-ON | E3F3-T61 | E3F3-T81 | E3F3-T61M | E3F3-T81M | ||||
| M12 CN | E3F3-T66 | E3F3-T86 | E3F3-T66M | E3F3-T86M | |||||
| 回归 反射型 |  | 导线引出型 | 3m (红色光) | Light-ON | 无MSR 功能 | E3F3-R11 | E3F3-R31 | E3F3-R11M | E3F3-R31M |
| M12 CN | E3F3-R16 | E3F3-R36 | E3F3-R16M | E3F3-R36M | |||||
| 导线引出型 | Dark-ON | E3F3-R61 | E3F3-R81 | E3F3-R61M | E3F3-R81M | ||||
| M12 CN | E3F3-R66 | E3F3-R86 | E3F3-R66M | E3F3-R86M | |||||
| 导线引出型 | 2m (红色光) | Light-ON | 有MSR 功能 | E3F3-R12 | E3F3-R32 | E3F3-R12M | E3F3-R32M | ||
| M12 CN | E3F3-R17 | E3F3-R37 | E3F3-R17M | E3F3-R37M | |||||
| 导线引出型 | Dark-ON | E3F3-R62 | E3F3-R82 | E3F3-R62M | E3F3-R82M | ||||
| M12 CN | E3F3-R67 | E3F3-R87 | E3F3-R67M | E3F3-R87M | |||||
| 扩散 反射型 |  | 导线引出型 | 100mm (红外光) | Light-ON | E3F3-D11 | E3F3-D31 | E3F3-D11M | E3F3-D31M | |
| M12 CN | E3F3-D16 | E3F3-D36 | E3F3-D16M | E3F3-D36M | |||||
| 导线引出型 | Dark-ON | E3F3-D61 | E3F3-D81 | E3F3-D61M | E3F3-D81M | ||||
| M12 CN | E3F3-D66 | E3F3-D86 | E3F3-D66M | E3F3-D86M | |||||
| 导线引出型 | 300mm (红外光) | Light-ON | E3F3-D12 | E3F3-D32 | E3F3-D12M | E3F3-D32M | |||
| M12 CN | E3F3-D17 | E3F3-D37 | E3F3-D17M | E3F3-D37M | |||||
| 导线引出型 | Dark-ON | E3F3-D62 | E3F3-D82 | E3F3-D62M | E3F3-D82M | ||||
| M12 CN | E3F3-D67 | E3F3-D87 | E3F3-D67M | E3F3-D87M | |||||
项目 | 检测方式 | 对射型 | 回归反射型 | 扩散反射型 | ||
|---|---|---|---|---|---|---|
NPN输出 | E3F3-T11 | E3F3-R11 | E3F3-R12 | E3F3-D11 | E3F3-D12 | |
E3F3-T16 | E3F3-R16 | E3F3-R17 | E3F3-D16 | E3F3-D17 | ||
E3F3-T61 | E3F3-R61 | E3F3-R62 | E3F3-D61 | E3F3-D62 | ||
E3F3-T66 | E3F3-R66 | E3F3-R67 | E3F3-D66 | E3F3-D67 | ||
PNP输出 | E3F3-T31 | E3F3-R31 | E3F3-R32 | E3F3-D31 | E3F3-D32 | |
E3F3-T36 | E3F3-R36 | E3F3-R37 | E3F3-D36 | E3F3-D37 | ||
E3F3-T81 | E3F3-R81 | E3F3-R82 | E3F3-D81 | E3F3-D82 | ||
E3F3-T86 | E3F3-R86 | E3F3-R87 | E3F3-D86 | E3F3-D87 | ||
检测距离 | 5M | 3M(无M.S.R功能) | 2M(有M.S.R功能) | 0.1M | 0.3M | |
| (使用E39-R1时) | (使用E39-R1时) | |||||
标准检测物体 | 不透明物体：11mm以上 | 不透明物体：56mm以上 | 100×100mm 白色画纸 | |||
应差 | ─ | 检出距离的20%以下 | ||||
光源(波长) | Infrared LED | Red LED | Infrared LED | |||
电源电压 | DC12～24V±10%(p-p)10%以下 | |||||
消耗电流 | DC：45mA以下 | DC：25mA以下 | ||||
控制输出 | 负载电源电压DC26.4V以下、负载电源电流100mA以下(残留电压1V以下) | |||||
保护回路 | 电源逆接/输出短路 | |||||
响应时间 | 动作/回复 各1.0ms以下 | |||||
灵敏度调整 | 无 | 有 | ||||
使用环境照度 | 白炽灯3000lx以下/太阳光10000lx以下 | |||||
使用环境温度 | 工作时：-25～+55℃(无结冰) 保存时：-30～+70℃(无结冰) | |||||
使用环境湿度 | 工作时：45%～85%(无结冰)RH 保存时：35%～95%(无结冰)RH | |||||
绝缘阻抗 | 20MΩ以上(DC500V) | |||||
介电强度 | AC1000V以上 在50/60Hz时，在电流承载部件和外壳间达1分钟 | |||||
耐振动(损坏) | 10～55Hz， 1.5mm双振幅，在X、 Y、 Z方向达到1h | |||||
耐冲击(损坏) | 500m/s2双振幅，在X、 Y、 Z方向上各3次 | |||||
防护等级 | IEC60529 IP66 | |||||
连接方式 | 导线引出型(标准导线长度：2m) /M12接插件 | |||||
指示灯 | 动作指示灯(橙色) ［投光器的电源指示灯(橙色)］ | |||||
质量 | 导线型 | 金属外壳：200g以下 | 金属外壳：100g以下 | |||
| 塑料外壳：170g以下 | 塑料外壳：85g以下 | |||||
接插件型 | 金属外壳：120g以下 | 金属外壳：60g以下 | ||||
| 塑料外壳：40g以下 | 塑料外壳：20g以下 | |||||
包装方式 | 尼龙袋 | |||||
材料 | 外壳 | ABS或BRASS | ||||
镜头 | PMMA | |||||
附件 | 螺母：ABS或BRASS | |||||
附件 | 螺母(4个)；说明书 | 螺母(2个)；反射板；说明书 | 螺母(2个)；说明书 | |||
