检测方式 | 形状 | 连接方式 | 检测距离 | 型号 | |
|---|---|---|---|---|---|
NPN输出 | PNP输出 | ||||
| 对射型 (投光器 + 受光器)＊1 |  | 导线引出型 (2m) | 15m(红外光) | E3ZM-T61 2M | E3ZM-T81 2M |
| 接插件型 (M8， 4极) | E3ZM-T66 | E3ZM-T86 | |||
| 导线引出型 (2m) | 0.8m (红外光) (内置狭缝) | E3ZM-T63 2M | E3ZM-T83 2M | ||
| 接插件型 （M8， 4极） | E3ZM-T68 | E3ZM-T88 | |||
| 回归反射型 (带M.S.R.功能 |  ＊2 | 导线引出型 (2m) | 4m〔100mm〕 ＊3 (红色光) (使用E39-R1S) | E3ZM-R61 2M | E3ZM-R81 2M |
| 接插件型 (M8， 4极) | E3ZM-R66 | E3ZM-R86 | |||
| 扩散反射型 |  | 导线引出型 (2m) | 1m(红外光) | E3ZM-D62 2M | E3ZM-D82 2M |
| 接插件型 (M8， 4极) | E3ZM-D67 | E3ZM-D87 | |||
| BGS反射型 (距离固定) |  | 导线引出型 (2m) | 10～100mm (红色光) | E3ZM-LS61H 2M | E3ZM-LS81H 2M |
| 接插件型 (M8， 4极) | E3ZM-LS66H | E3ZM-LS86H | |||
| 导线引出型 (2m) | 10～150mm (红色光) | E3ZM-LS62H 2M | E3ZM-LS82H 2M | ||
| 接插件型 (M8， 4极) | E3ZM-LS67H | E3ZM-LS87H | |||
| 导线引出型 (2m) | 10～200mm (红色光) | E3ZM-LS64H 2M | E3ZM-LS84H 2M | ||
| 接插件型 (M8， 4极) | E3ZM-LS69H | E3ZM-LS89H | |||
*1. 对射型的标准价格、标准库存数为投光器、受光器成套的数值。
*2. 不附带反射板。请根据不同用途另行购买反射板。
*3. 传感器与反射板间的距离应设定为大于[ ]内的数值。
名称 | E3ZM-R 检测距离＊ | 数量 | 备注 | ||
|---|---|---|---|---|---|
额定值 | 参考值 | ||||
| 反射板 | 3m〔100mm〕 | ―― | E39-R1 | 1个 | • 回归反射型不附带反射板。 • M.S.R.功能有效。 |
| 4m〔100mm〕 | ―― | E39-R1S | 1个 | ||
| ―― | 5m〔100mm〕 | E39-R2 | 1个 | ||
| ―― | 2.5m〔100mm〕 | E39-R9 | 1个 | ||
| ―― | 3.5m〔100mm〕 | E39-R10 | 1个 | ||
| 防雾图层型 | ―― | 3m〔100mm〕 | E39-R1K | 1个 | |
| 小型反射板 | ―― | 1.5m〔50mm〕 | E39-R3 | 1个 | |
| 胶带型反射板 | ―― | 700mm〔150mm〕 | E39-RS1 | 1个 | |
| ―― | 1.1m〔150mm〕 | E39-RS2 | 1个 | ||
| ―― | 1.4m〔150mm〕 | E39-RS3 | 1个 | ||
注： 使用额定值以外的反射板时，在设置前请先确定稳定指示灯亮灯之后，再使用。
* 请将传感器与反射板间的距离设定为大于〔 〕内的数值。
传感器不附带，请根据需要订购
形状 | 型号(材质) | 数量 | 備考 |
|---|---|---|---|
 | E39-L153 | 1个 | 安装支架 |
 | E39-L104 | 1个 | |
 | E39-L43 | 1个 | 卧式安装支架 |
 | E39-L142 | 1个 | 卧式保护罩支架 |
 | E39-L44 | 1个 | 背面安装用支架 |
 | E39-L98 | 1个 | 保护罩支架 |
 | E39-L150 | 1个 | 〈传感器调节器〉在传送带等的铝框、槽轨上也能简单安装、调整。左、右调整时 |
 | E39-L151 | 1个 | |
 | E39-L144 | 1个 | 小型保护罩之架 |
注： 使用对射型时，请订购2个用于投光器、受光器。
*1. 接插件型的如果安装面位于传感器正下方则无法使用。此时请使用接插件中继型。
*2. 不可用于接插件型。
（接插件型 必需）传感器不附带，请务必订购。
尺寸 | 导线规格 | 形状 | 导线种类 | 型号 | ||
|---|---|---|---|---|---|---|
| M8(4极) | 标准导线 | 直线型*1 |  | 2m | 4线式 | XS3F-E421-402-A |
| 5m | XS3F-E421-405-A | |||||
| L型*2 |  | 2m | XS3F-E422-402-A | |||
| 5m | XS3F-E422-405-A | |||||
注1. 使用对射型时，请订购2支用于投光器、受光器。
2. 电缆规格：包层材质PVC、螺母材质不锈钢 (SUS316L)、保护结构IP67 （IEC60529标准）
*1. 接插件嵌合后无法转动。
*2. 导线拉出方向在传感器投/受光面的180度相反方向上固定。也备有经济型电缆型产品。请参见➜XS3F(经济型)

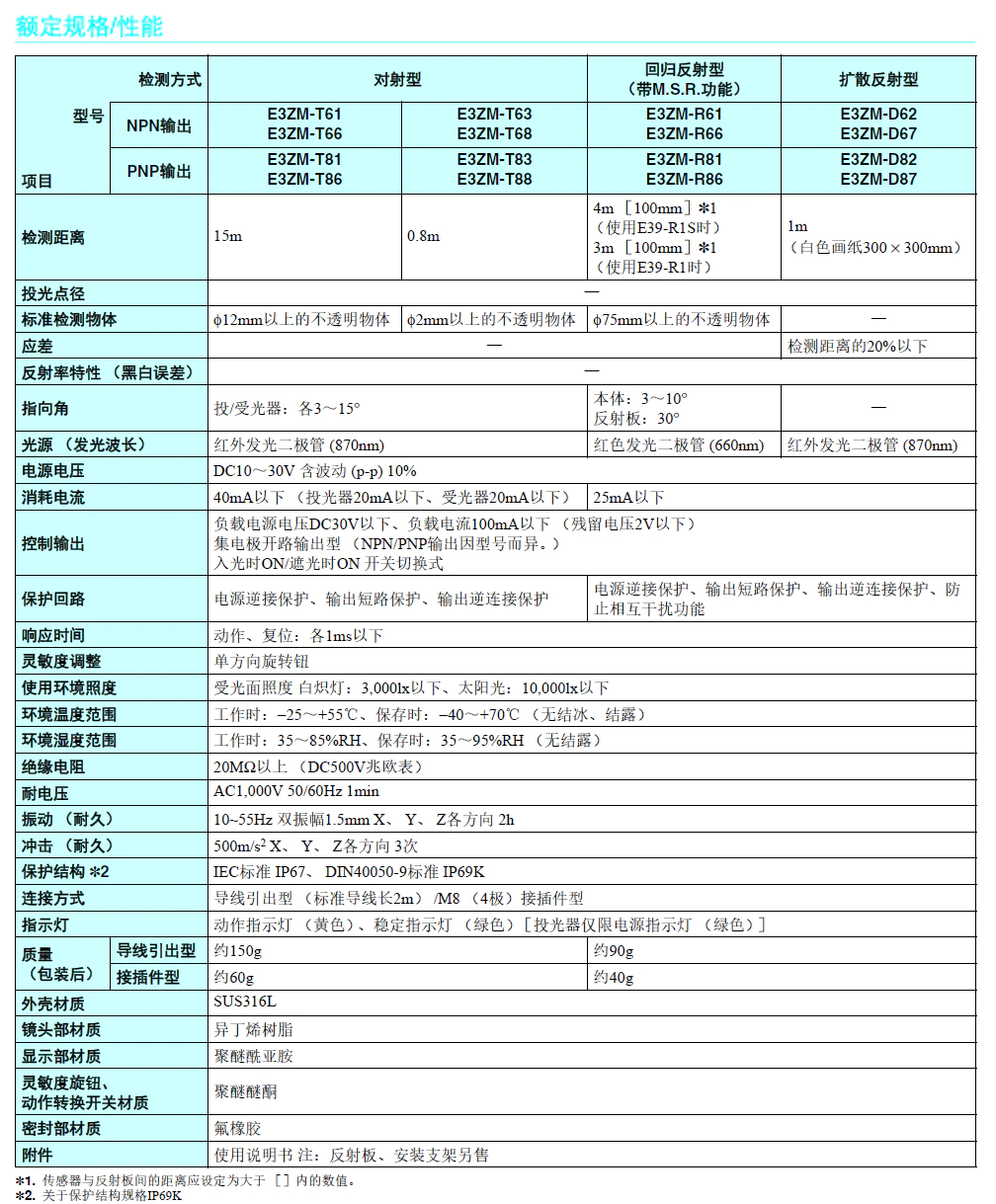

检测方式 | 对射型 | 回归反射型 | 扩散反射型 | ||
|---|---|---|---|---|---|
型号 | NPN输出 | E3ZM-T61 | E3ZM-T63 | E3ZM-R61 | E3ZM-D62 |
PNP输出 | E3ZM-T81 | E3ZM-T83 | E3ZM-R81 | E3ZM-D82 | |
检测距离 | 15m | 0.8m | 4m ［100mm］ *1 (使用E39-R1S时) 3m ［100mm］ *1 (使用E39-R1时) | 1m (白色画纸300 × 300mm) | |
投光点径 | ―― | ||||
标准检测物体 | φ12mm以上的不透明物体 | φ2mm以上的不透明物体 | φ75mm以上的不透明物体 | ―― | |
应差 | — | 检测距离的20%以下 | |||
反射率特性(黑白误差) | — | ||||
指向角 | 投/受光器：各3～15° | 本体：3～10° 反射板：30° | ―― | ||
光源(发光波长) | 红外发光二极管 (870nm) | 红色发光二极管 (660nm) | 红外发光二极管 (870nm) | ||
电源电压 | DC10～30V 含波动 (p-p) 10% | ||||
消耗电流 | 40mA以下(投光器20mA以下、受光器20mA以下) | 25mA以下 | |||
控制输出 | 负载电源电压DC30V以下、负载电流100mA以下(残留电压2V以下) 集电极开路输出型(NPN/PNP输出因型号而异。) 入光时ON/遮光时ON 开关切换式 | ||||
保护回路 | 电源逆接保护、输出短路保护、输出逆连接保护 | 电源逆接保护、输出短路保护、输出逆连接保护、防止相互干扰功能 | |||
响应时间 | 动作、复位：各1ms以下 | ||||
灵敏度调整 | 单方向旋转钮 | ||||
使用环境照度 | 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下 | ||||
环境温度范围 | 工作时：-25～+55℃、保存时：-40～+70℃ (无结冰、结露) | ||||
环境湿度范围 | 工作时：35～85%RH、保存时：35～95%RH (无结露) | ||||
绝缘电阻 | 20MΩ以上(DC500V兆欧表) | ||||
耐电压 | AC1,000V 50/60Hz 1min | ||||
振动(耐久) | 10~55Hz 双振幅1.5mm X、Y、Z各方向 2h | ||||
冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | ||||
保护结构*2 | IEC标准 IP67、DIN40050-9标准 IP69K | ||||
连接方式 | 导线引出型(标准导线长2m) /M8 (4极)接插件型 | ||||
指示灯 | 动作指示灯(黄色)、稳定指示灯(绿色)［投光器仅限电源指示灯(绿色)］ | ||||
质量 (包装后) | 导线引出型 | 约150g | 约90g | ||
接插件型 | 约60g | 约40g | |||
外壳材料 | SUS316L | ||||
镜头部材质 | 异丁烯树脂 | ||||
显示部材质 | 聚醚酰亚胺 | ||||
灵敏度旋钮、 | 聚醚醚酮 | ||||
密封部材质 | 氟橡胶 | ||||
附件 | 使用说明书注：反射板、安装支架另售 | ||||
*1. 传感器与反射板间的距离应设定为大于［］内的数值。
*2. 关于保护结构规格IP69K
IP69K是根据德国标准DIN 40050 PART9制定的高温、高压水保护规定。
将80℃的热水通过指定形状的喷嘴以80～100BAR的水压向受测物体喷水。水量为14～16升/分。
被测物体和喷嘴之间的间距为10～15cm，喷水方向与水平方向成0度、30度、60度、90度，
喷水时使受测物体在水平面上旋转，每个方向各测试30秒。

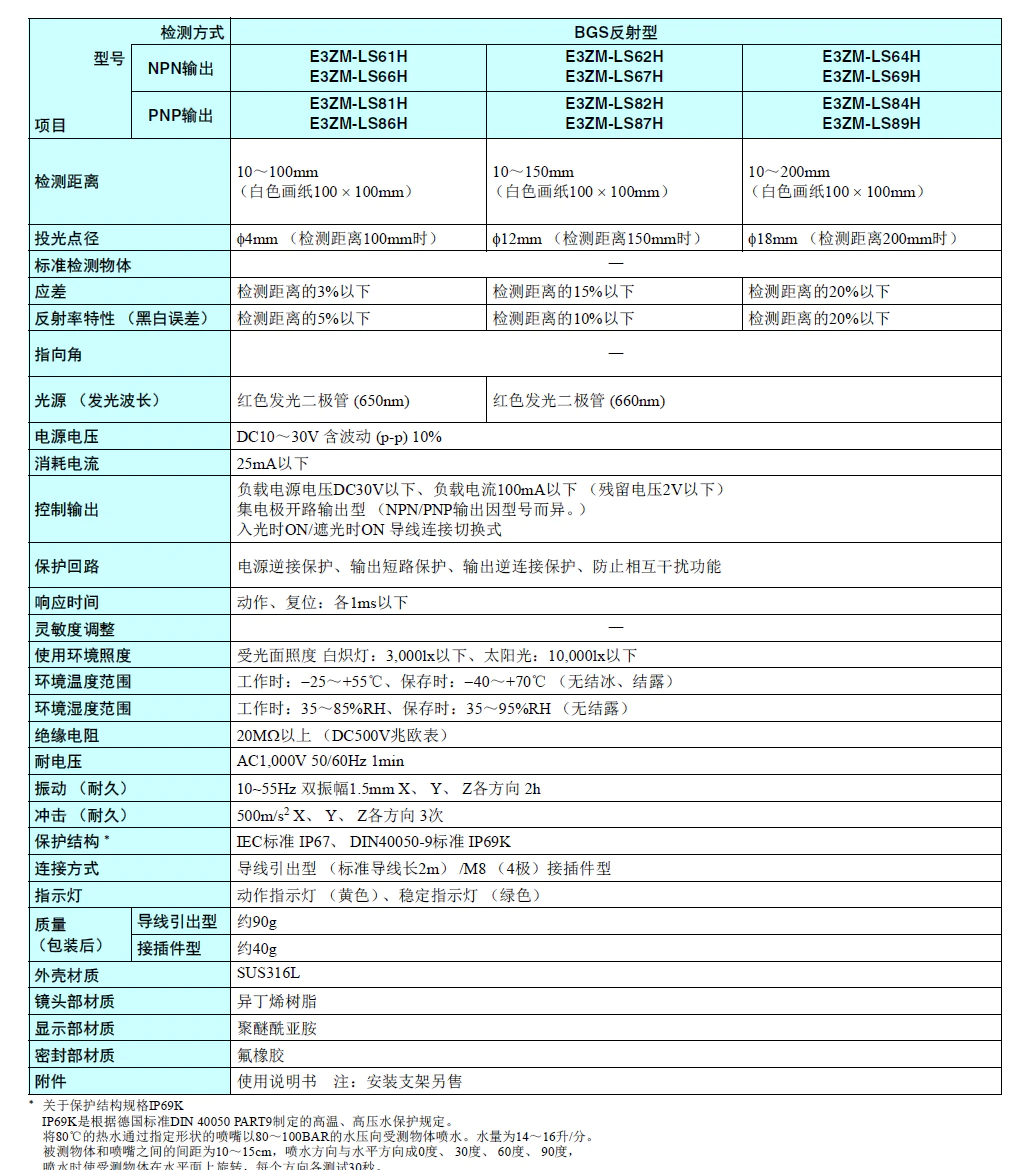

检测方式 | BGS反射型 | |||
|---|---|---|---|---|
型号 | NPN输出 | E3ZM-LS61H | E3ZM-LS62H | E3ZM-LS64H |
PNP输出 | E3ZM-LS81H | E3ZM-LS82H | E3ZM-LS84H | |
检测距离 | 10～100mm (白色画纸100 × 100mm) | 10～150mm (白色画纸100 × 100mm) | 10～200mm (白色画纸100 × 100mm) | |
投光点径 | φ4mm (检测距离100mm时) | φ12mm (检测距离150mm时) | φ18mm (检测距离200mm时) | |
标准检测物体 | —— | |||
应差 | 检测距离的3%以下 | 检测距离的15%以下 | 检测距离的20%以下 | |
反射率特性(黑白误差) | 检测距离的5%以下 | 检测距离的10%以下 | 检测距离的20%以下 | |
指向角 | —— | |||
光源(发光波长) | 红色发光二极管 (650nm) | 红色发光二极管 (660nm) | ||
电源电压 | DC10～30V 含波动 (p-p) 10% | |||
消费电流 | 25mA以下 | |||
控制输出 | 负载电源电压DC30V以下、负载电流100mA以下(残留电压2V以下) 集电极开路输出型(NPN/PNP输出因型号而异。) 入光时ON/遮光时ON 导线连接切换式 | |||
保护回路 | 电源逆接保护、输出短路保护、输出逆连接保护、防止相互干扰功能 | |||
相应时间 | 动作、复位：各1ms以下 | |||
灵敏度调整 | — | |||
使用环境照度 | 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下 | |||
环境温度范围 | 工作时：-25～+55℃、保存时：-40～+70℃ (无结冰、结露) | |||
环境湿度范围 | 工作时：35～85%RH、保存时：35～95%RH (无结露) | |||
绝缘电阻 | 20MΩ以上(DC500V兆欧表) | |||
耐电压 | AC1,000V 50/60Hz 1min | |||
振动(耐久) | 10~55Hz 双振幅1.5mm X、Y、Z各方向 2h | |||
冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | |||
保护结构 * | IEC标准 IP67、DIN40050-9标准 IP69K | |||
连接方式 | 导线引出型(标准导线长2m) /M8 (4极)接插件型 | |||
指示灯 | 动作指示灯(黄色)、稳定指示灯(绿色) | |||
质量 | 导线引出型 | 约90克 | ||
接插件型 | 约40克 | |||
外壳材质 | SUS316L | |||
镜头部材质 | 异丁烯树脂 | |||
显示部材质 | 聚醚酰亚胺 | |||
密封部材质 | 氟橡胶 | |||
附件 | 使用说明书 注：安装支架另售 | |||
* 关于保护结构规格IP69K
IP69K是根据德国标准DIN 40050 PART9制定的高温、高压水保护规定。
将80℃的热水通过指定形状的喷嘴以80～100BAR的水压向受测物体喷水。水量为14～16升/分。
被测物体和喷嘴之间的间距为10～15cm，喷水方向与水平方向成0度、30度、60度、90度。
喷水时使受测物体在水平面上旋转，每个方向各测试30秒。

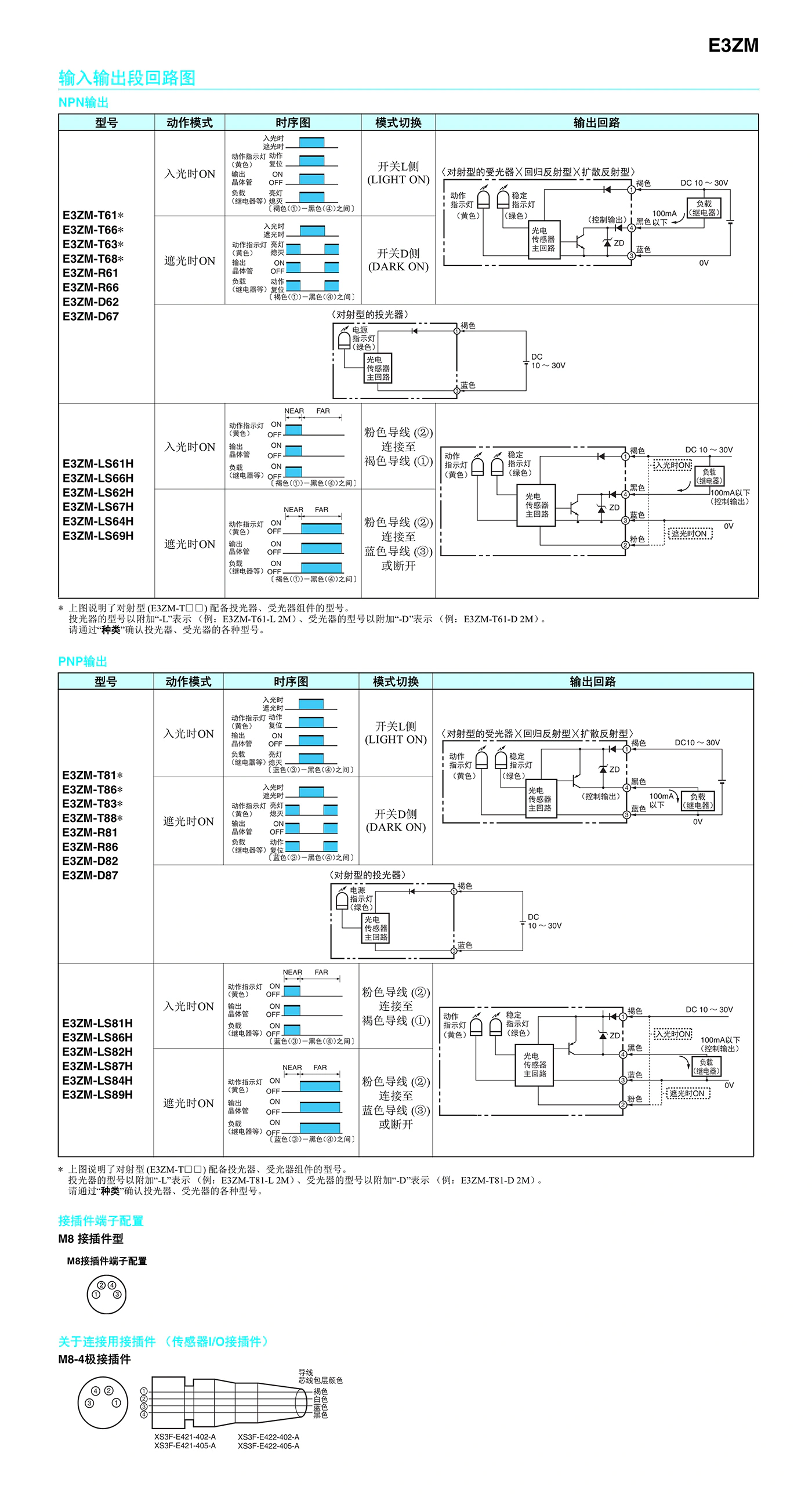

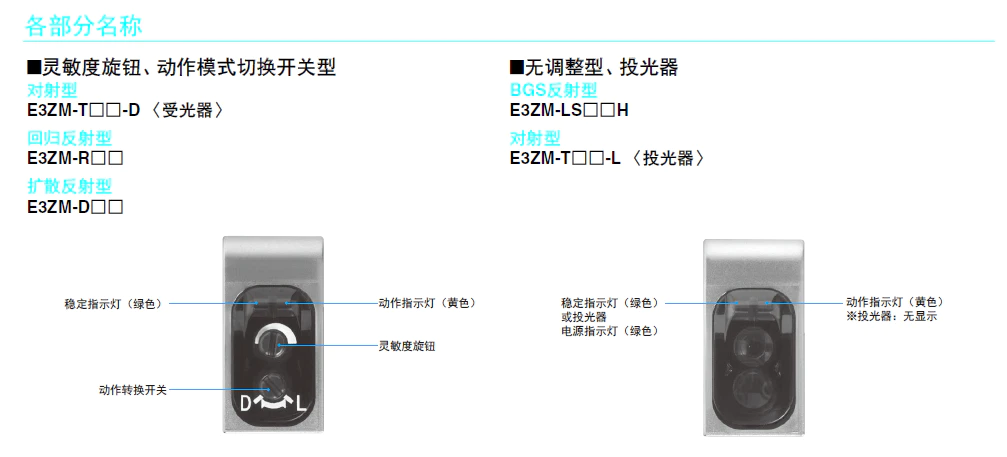

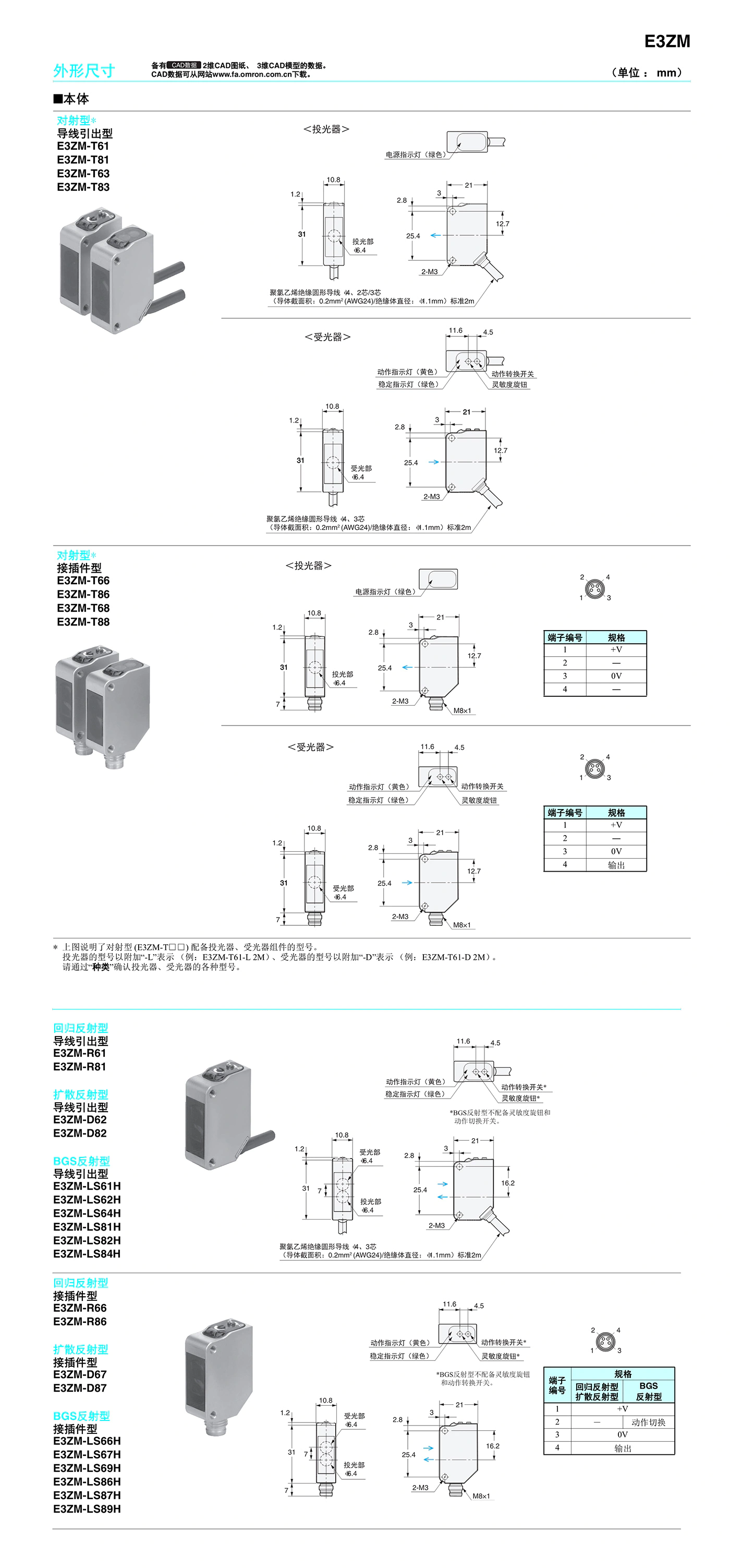

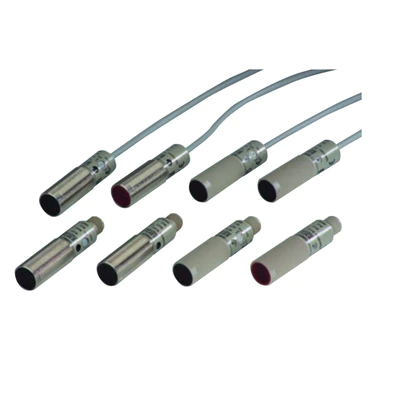

![E3F3 光电传感器 [ 已停产 ]](https://cdn.obejia.com/uploads/images/000_product/omron/E3F3/800/1.png@w400.jpg)
