对射型（红色光源型、检测距离10m）产品备有防止相互干扰的滤波器。（另售）
各种反射型产品（2台）配备防止相互干扰功能。
还备有检测距离30m （响应时间2ms）的长距离对射型。
使用环境温度范围扩大至−40～+55°C （主要机型为接插件型）。
还备有低温环境下也能保持高耐久性的传感器I/O接插件（PUR电缆制）。
光轴和机械轴的偏差控制在±2.5°以内，只需配合机械轴进行安装，即可与光轴实现高精度对准。（对射型、回归反射型）
配备输出反接保护功能。
（输出线路增加反接保护用二极管）
未使用铅、水银、镉、六价铬、多溴联苯、多溴联苯醚。包装袋使用可焚烧处理的聚乙烯材料。
检测方式 | 形状 | 连接方式 | 检测距离 | 型号 | ||
|---|---|---|---|---|---|---|
NPN输出 | PNP输出 | |||||
| 对射型 (投光器+ 受光器) |  | 导线 引出型 (2m) | 15m (红外光) | E3Z-T61 2M *3 *4 | E3Z-T81 2M *3 *4 | |
| 接插件型 (M8) | E3Z-T66 | E3Z-T86 | ||||
| 导线 引出型 (2m) | 10m (红色光) | E3Z-T61A 2M *3 | E3Z-T81A 2M *3 | |||
| 接插件型 (M8) | E3Z-T66A | E3Z-T86A | ||||
| 导线 引出型 (2m) | 30m (红外光) | E3Z-T62 2M *3 | E3Z-T82 2M | |||
| 接插件型 (M8) | E3Z-T67 | E3Z-T87 | ||||
| 回归 反射型 (带M.S.R. 功能) |  ＊3 | 导线 引出型 (2m) | 4m 〔100mm〕 (红色光) ＊4 | E3Z-R61 2M *1 *2 | E3Z-R81 2M *1 *2 | |
| 接插件型 (M8) | E3Z-R66 | E3Z-R86 | ||||
| 扩散 反射型 |  | 导线 引出型 (2m) | 5～100mm (广视野) (红外光) | E3Z-D61 2M *3 | E3Z-D81 2M *3 *4 | |
| 接插件型 (M8) | E3Z-D66 | E3Z-D86 | ||||
| 导线 引出型 (2m) | 1m (红外光) | E3Z-D62 2M *3 *4 | E3Z-D82 2M *3 *4 | |||
| 接插件型 (M8) | E3Z-D67 | E3Z-D87 | ||||
| 导线 引出型 (2m) | 90±30mm (细光束) (红色光) | E3Z-L61 2M *3 *4 | E3Z-L81 2M *3 *4 | |||
| 接插件型 (M8) | E3Z-L66 | E3Z-L86 | ||||
| 距离 设定型 E3Z-LS |  | 导线 引出型 (2m) | 20～40mm (BGS min设定) (赤色光) 20～200mm (BGS max设定) (赤色光) 40～受光量 受光量阀值 (FGS min设定) (红色光) 200～受光量 受光量阀值 (FGS max设定) (红色光) | E3Z-LS61 2M *3 | E3Z-LS81 2M *3 | |
| 接插件型 (M8) | E3Z-LS66 | E3Z-LS86 | ||||
| 导线 引出型 (2m) | 2～20mm (BGS min设定) (红色光) 2～80mm (BGS max设定) (红色光) | E3Z-LS63 2M | E3Z-LS83 2M *4 | |||
| 接插件型 (M8) | E3Z-LS68 | E3Z-LS88 | ||||
| 凹槽型 对射型 E3Z-G |  | 1光轴 | 导线 引出型 (2m) | 25mm (红外光) | E3Z-G61 2M *3 *4 | E3Z-G81 2M *3 *4 |
| 2光轴 | E3Z-G62 2M *3 | E3Z-G82 2M *3 | ||||
| 1光轴 | 接插件 中继型 (M8) | E3Z-G61-M3J | E3Z-G81-M3J | |||
| 2光轴 | E3Z-G62-M3J | E3Z-G82-M3J | ||||
| 仅限 透明玻 璃板型 反射型 |  | 导线 引出型 (2m) | 30±20mm (红色光) | E3Z-L63 2M | E3Z-L83 2M | |
| 接插件型 (M8) | E3Z-L68 | E3Z-L88 | ||||
| 透明瓶 体型 回归 反射型 (无M.S.R 功能) |  *1 | 导线 引出型 (2m) | 500mm 〔80mm〕 (红色光) *2 | E3Z-B61 2M | E3Z-B81 2M *3 | |
| 接插件型 (M8) | E3Z-B66 | E3Z-B86 | ||||
| 导线 引出型 (2m) | 2m 〔500mm〕 (红色光) *2 | E3Z-B62 2M *3 | E3Z-B82 2M *3 | |||
| 接插件型 (M8) | E3Z-B67 | E3Z-B87 | ||||
*1. 不附带反射板。请根据不同用途另行购买反射板。
*2. 检测距离为使用E39-R1S时的距离。并且，请将传感器与反射板间的距离设定为大于〔 〕内的数值。
*3. 备有M12标准接插件中继型（0.3m），指定时请在型号的末尾加上“-M1J 0.3M”。
（例：E3Z-T61-M1TJ 0.3M）适合的传感器I/O连接器为XS2系列。
详情请参见➜本公司网站（https://www.fa.omron.com.cn/）的“XS2”。
*4. 备有M12 SmartClick 接插件中继型（0.3m），指定时请在型号的末尾加上“-M1J 0.3M”。
（例：E3Z-T61-M1TJ 0.3M）适合的传感器I/O连接器为XS5系列。
详情请参见➜本公司网站（https://www.fa.omron.com.cn/）的“XS5”。
检测方式 | 形状 | 连接方式 | 检测距离 | 型号 | |
|---|---|---|---|---|---|
NPN输出 | PNP输出 | ||||
| 对射型 (投光器+ 受光器)*3 |  | 导线 引出型 (2m) | 15m (红外光) | E3Z-T61K 2M *3 | E3Z-T81K 2M *3 |
| 接插件 中继型 (M8) | E3Z-T61K-M3J 0.3M | E3Z-T81K-M3J 0.3M | |||
| 回归 反射型 (带M.S.R. 功能) |  *1 | 导线 引出型 (2m) | 3m 〔150mm〕 (红色光) *2 | E3Z-R61K 2M *3 | E3Z-R81K 2M |
| 接插件 中继型 (M8) | E3Z-R61K-M3J 0.3M | E3Z-R81K-M3J 0.3M | |||
| 扩散 反射型 |  | 导线 引出型 (2m) | 5～100mm (广视野) (红色光) | E3Z-D61K 2M *3 | E3Z-D81K 2M |
| 接插件 中继型 (M8) | E3Z-D61K-M3J 0.3M | E3Z-D81K-M3J 0.3M | |||
| 导线 引出型 (2m) | 1m (红外光) | E3Z-D62K 2M *3 | E3Z-D82K 2M | ||
| 接插件 中继型 (M8) | E3Z-D62K-M3J 0.3M | E3Z-D82K-M3J 0.3M | |||
*1. 不附带反射板。请根据不同用途另行购买反射板。
*2. 检测距离为使用E39-R1S时的距离。并且，请将传感器与反射板间的距离设定为大于 〔 〕内的数值。
*3. 备有M12标准接插件中继型（0.3m），指定时请在型号的末尾加上“-M1J 0.3M”。
（例：E3Z-T61-M1TJ 0.3M）适合的传感器I/O连接器为XS2系列。
详情请参见➜本公司网站（https://www.fa.omron.com.cn/）的“XS2”。
传感器中不附带狭缝，因此请根据需要进行订购。
狭缝宽度 | 检测距离 | 最小检测物体 | 型号 | 数量 | |
|---|---|---|---|---|---|
E3Z-T□ | E3Z-T□A | ||||
| φ0.5mm | 50mm | 35mm | φ0.2mm | E39-S65A | 投/受光器 各1个 |
| φ1mm | 200mm | 150mm | φ0.4mm | E39-S65B | |
| φ2mm | 800mm | 550mm | φ0.7mm | E39-S65C | |
| 0.5×10mm | 1m | 700mm | φ0.2mm | E39-S65D | |
| 1×10mm | 2.2m | 1.5m | φ0.5mm | E39-S65E | |
| 2×10mm | 5m | 3.5m | φ0.8mm | E39-S65F | |
（回归反射型用 必需）不在传感器附件之列，因此，请务必订购。
名称 | 检测距离* | 型号 | 数量 | 备注 | ||||
|---|---|---|---|---|---|---|---|---|
E3Z-R | E3Z-R□K | E3Z-B□1/ | E3Z-B□2/ | |||||
额定值 | 参考值 | 额定值 | 额定值 | 额定值 | ||||
| 反射 板 | 3m 〔100mm〕 | — | 2m 〔100mm〕 | — | — | E39-R1 | 1个 | 回归反 射型的 不附带 反射板。 E3Z- R□ (K) 的M.S.R. 功能有 效。 |
| 4m 〔100mm〕 | — | 3m 〔150mm〕 | 500mm 〔80mm〕 | 2m 〔500mm〕 | E39-R1S | 1个 | ||
| — | 5m 〔100mm〕 | — | — | — | E39-R2 | 1个 | ||
| — | 2.5m 〔100mm〕 | — | — | — | E39-R9 | 1个 | ||
| — | 3.5m 〔100mm〕 | — | — | — | E39-R10 | 1个 | ||
| 防雾 涂层 型 | — | 3m 〔100mm〕 | — | 500mm 〔80mm〕 | 2m 〔500mm〕 | E39-R1K | 1个 | |
| 小型 反射 板 | — | 1.5m 〔50mm〕 | — | — | — | E39-R3 | 1个 | |
| 胶带 型反 射板 | — | 700mm 〔150mm〕 | — | — | — | E39-RS1 | 1个 | |
| — | 1.1m 〔150mm〕 | — | — | — | E39-RS2 | 1个 | ||
| — | 1.4m 〔150mm〕 | — | — | — | E39-RS3 | 1个 | ||
注1. 使用非额定值的反射板时，设定时，请确定稳定指示灯亮灯之后再使用。
2. 详情请参见“反射板一览表” ➜请参见本公司网站（https://www.fa.omron.com.cn/）的“E39-L/E39-S/E39-R”。
* 请将传感器与反射板间的距离设定为大于〔 〕内的数值。
（对射型E3Z-T□□A用）不在传感器附件之列，请根据需要订购。
检测距离 | 形状、尺寸 | 型号 | 数量 | 备注 |
|---|---|---|---|---|
| 3m |  | E39-E11 | 投/受光器各2套(共4个) | 可用于对射型E3Z-T[][]A。 箭头表示偏光方向。 改变相邻2台投/受光器的 偏光方向可以防止相互干扰。 |
注： 因过滤器的偏光方向偏移90度可防止干扰，请以同样的角度设置投光器/受光器。
不在传感器附件之列，请根据需要订购。
形状 | 型号(材质) | 数量 | 备注 |
|---|---|---|---|
 | E39-L153 *1 (SUS304) | 1个 | 安装支架 |
 | E39-L104 *1 (SUS304) | 1个 | |
 | E39-L43 *2 (SUS304) | 1个 | 卧式安装支架 |
 | E39-L142 *2 (SUS304) | 1个 | 卧式保护罩支架 |
 | E39-L44 (SUS304) | 1个 | 背面安装用支架 |
 | E39-L98 *2 (SUS304) | 1个 | 保护罩支架 |
 | E39-L150 (SUS304) | 1个 | 〈传感器调节器〉在传送带等 的铝框、槽轨上也能简单安 装、调整。左、右调整时 |
 | E39-L151 (SUS304) | 1个 | |
 | E39-L144 *2 (SUS304) | 1个 | 小型保护罩支架(E3Z专用) |
注1. 使用对射型时，请订购2个用于投光器、受光器。
2. 详情请参见“安装支架一览表” ➜请参见本公司网站（https://www.fa.omron.com.cn/）的“E39-L/E39-S/E39-R”。
*1. 接插件型的如果安装面位于传感器正下方则无法使用。此时请使用接插件中继型。
*2. 不可用于接插件型。
（接插件型、接插件中继型 必需）传感器中不附带，请务必订购。
尺寸 | 导线规格 | 形状 | 导线种类 | 型号 | ||
|---|---|---|---|---|---|---|
| M8 | 标准导线 | 直线型*2 |  | 2m | 4线式 | XS3F-M8PVC4S2M |
| 5m | XS3F-M8PVC4S5M | |||||
| L型 *2*3 |  | 2m | XS3F-M8PVC4A2M | |||
| 5m | XS3F-M8PVC4A5M | |||||
| PUR制 (聚氨酯) 导线*1 | 直线型*2 |  | 2m | XS3F-M421-402-L | ||
| 5m | XS3F-M421-405-L | |||||
| L型 *2*3 |  | 2m | XS3F-M422-402-L | |||
| 5m | XS3F-M422-405-L | |||||
| 机器人 (耐振用) 导线 | 直线型*2 |  | 2m | XS3F-M421-402-R | ||
| 5m | XS3F-M421-405-R | |||||
| L型 *2*3 |  | 2m | XS3F-M422-402-R | |||
| 5m | XS3F-M422-405-R | |||||
注1. 使用对射型时，请订购2支用于投光器、受光器。
2. 详情请参见➜本公司网站（https://www.fa.omron.com.cn/）的“XS3”。
*1. 可在−25～−40°C的低温环境中使用。请勿在油环境中使用。
*2. 接插件嵌合后无法转动。
*3. 导线拉出方向在传感器投/受光面的180度相反方向上固定。
检测方式 | 对射型 | 回归反射型 | ||||
|---|---|---|---|---|---|---|
型号 | NPN输出 | 导线引出 | E3Z-T61 | E3Z-T62 | E3Z-T61A | E3Z-R61 |
接插件(M8) | E3Z-T66 | E3Z-T67 | E3Z-T66A | E3Z-R66 | ||
PNP输出 | 导线引出 | E3Z-T81 | E3Z-T82 | E3Z-T81A | E3Z-R81 | |
接插件(M8) | E3Z-T86 | E3Z-T87 | E3Z-T86A | E3Z-R86 | ||
检测距离 | 15m | 30m | 10m | 4m 〔100mm〕*1 (使用E39-R1S时) 3m 〔100mm〕*1 (使用E39-R1时) | ||
光束直径(参考值) | - | |||||
标准检测物体 | φ12mm以上的不透明物体 | φ75mm以上的不透明物体 | ||||
最小检测物体(参考值) | - | |||||
应差 | - | |||||
指向角 | 投/受光器：各3～15° | 2～10° | ||||
光源(发光波长) | 红外发光二极管(870nm) | 红色发光二极管(660nm) | ||||
消耗电流 | 35mA以下 (投光器15mA以下、受光器20mA以下) | 30mA以下 | ||||
保护回路 | 电源逆接保护、输出短路保护、 输出逆连接保护 | 电源逆接保护、输出短路保护、 防止相互干扰功能、输出逆连接保护 | ||||
响应时间 | 动作、复位： 各1ms以下 | 动作、复位： 各2ms以下 | 动作、复位：各1ms以下 | |||
保护结构 | IEC标准 IP67 | |||||
连接方式 | 导线引出型(标准导线长2m/500mm) /M8接插件型 | |||||
质量 | 导线引出型2m | 约120g | 约65g | |||
接插件型 | 约30g | 约20g | ||||
材质 | 外壳 | PBT | ||||
透镜部 | 变性聚芳香酯 | 异丁烯树脂 | ||||
检测方式 | 扩散反射型 | 扩散反射型(细光束型) | |||
|---|---|---|---|---|---|
型号 | NPN输出 | 导线引出 | E3Z-D61 | E3Z-D62 | E3Z-L61 |
接插件(M8) | E3Z-D66 | E3Z-D67 | E3Z-L66 | ||
PNP输出 | 导线引出 | E3Z-D81 | E3Z-D82 | E3Z-L81 | |
接插件(M8) | E3Z-D86 | E3Z-D87 | E3Z-L86 | ||
检测距离 | 100mm (白色画纸100×100mm) | 1m (白色画纸300×300mm) | 90±30mm(白色画纸100×100mm) | ||
光束直径(参考值) | - | (φ2.5mm(检测距离90mm时) | |||
标准检测物体 | - | ||||
最小检测物体(参考值) | - | φ0.1mm(铜丝) | |||
应差 | 检测距离的20%以下 | 请参见样本上的“特性数据” | |||
指向角 | - | ||||
光源(发光波长) | 红外发光二极管(860nm) | 红色发光二极管(650nm) | |||
消耗电流 | 30mA以下 | ||||
保护回路 | 电源逆接保护、输出短路保护、防止相互干扰功能、输出逆连接保护 | ||||
响应时间 | 动作、复位：各1ms以下 | ||||
保护结构 | IEC标准 IP67 | ||||
连接方式 | 导线引出型(标准导线长2m/500mm) /M8接插件型 | ||||
质量(包装后) | 导线引出型2m | 约65g | |||
接插件型 | 约20g | ||||
材质 | 外壳 | PBT | |||
透镜部 | 变性聚芳香酯 | ||||
检测方式 | 透明瓶体型 回归反射型(无M.S.R功能) | ||||
|---|---|---|---|---|---|
型号 | NPN输出 | E3Z-B61 | E3Z-B66 | E3Z-B62 | E3Z-B67 |
PNP输出 | E3Z-B81 | E3Z-B86 | E3Z-B82 | E3Z-B87 | |
检测距离 | 500mm〔80mm〕＊1 (使用E39-R1S时) | 2m〔500mm〕＊1＊2 (使用E39-R1S时) | |||
标准检测物体 | 不透明体 φ75mm以上 （标准检测物体：玻璃管φ15mm 厚度1.1mm 长度50mm 但波长660nm 时的透过率必须为92%以下） | ||||
光源(发光波长) | 红色发光二极管(660nm) | ||||
消耗电流 | 30mA以下 | ||||
保护回路 | 电源逆接保护、输出短路保护、防止相互干扰功能、输出逆连接保护 | ||||
响应时间 | 动作、复位：各1ms以下 | ||||
保护结构 | IEC标准IP67 | ||||
连接方式 | 导线引出型 (标准导线长2m/500mm) | M8 接插件型 | 导线引出型 (标准导线长2m/500mm) | M8 接插件型 | |
质量 | 导线引出型2m | 约65g | |||
接插件型 | 约20g | ||||
材质 | 外壳 | PBT | |||
透镜部 | 变性聚芳香酯 | ||||
*1. 请将传感器与反射板间的距离设定为大于〔 〕内的数值。
*2. 塑料瓶的通过位置应距本体隔开500mm以上。
检测方式 | 透明玻璃板型 限定反射型(透明体检测用) | ||
|---|---|---|---|
型号 | NPN输出 | E3Z-L63 | E3Z-L68 |
PNP输出 | E3Z-L83 | E3Z-L88 | |
检测距离 | 30mm±20mm (玻璃板100×100mm) | ||
光束直径(参考值) | φ2mm (检测距离30mm时) | ||
最小检测物体(参考值) | φ0.1mm (铜丝) | ||
光源(发光波长) | 红色发光二极管(660nm) | ||
消耗电流 | 30mA以下 | ||
保护回路 | 电源逆接保护、输出短路保护、 防止相互干扰功能、输出逆连接保护 | ||
响应时间 | 动作、复位：各1ms以下 | ||
保护结构 | IEC标准IP67 | ||
连接方式 | 导线引出型(标准导线长2m) | M8 接插件型 | |
质量(包装后) | 导线引出型2m | 约65g | |
接插件型 | 约20g | ||
材质 | 外壳 | PBT | |
透镜部 | 变性聚芳香酯 | ||
检测方式 | 对射型 | 回归反射型 | 扩散反射型 | |||
|---|---|---|---|---|---|---|
型号 | NPN输出 | 导线引出型 | E3Z-T61K | E3Z-R61K | E3Z-D61K | E3Z-D62K |
M8接插件中继型 | E3Z-T61K-M3J | E3Z-R61K-M3J | E3Z-D61K-M3J | E3Z-D62K-M3J | ||
PNP输出 | 导线引出型 | E3Z-T81K | E3Z-R81K | E3Z-D81K | E3Z-D82K | |
M8接插件中继型 | E3Z-T81K-M3J | E3Z-R81K-M3J | E3Z-D81K-M3J | E3Z-D82K-M3J | ||
检测距离 | 15m | 3m 〔150mm〕 * (使用E39-R1S时) 2m 〔100mm〕* (使用E39-R1时) | 100mm (白色画纸100×100mm) | 1m(白色画纸300×300mm) | ||
标准检测物体 | φ12mm以上的不透明物体 | φ75mm以上的不透明物体 | - | |||
应差 | - | 检测距离的20%以下 | ||||
指向角 | 投/受光器：各3～15° | 2～10° | - | |||
光源(发光波长) | 红外发光二极管(870nm) | 红色发光二极管(660nm) | 红外发光二极管(860nm) | |||
消耗电流 | 35mA以下(投光器15mA 以下、受光器20mA以下) | 30mA以下 | ||||
保护回路 | 电源逆接保护、输出短路保护、输出逆连接保护 | 电源逆接保护、输出短路保护、 防止相互干扰功能、输出逆连接保护 | ||||
响应时间 | 动作、复位：各1ms以下 | |||||
保护结构 | IEC标准IP67 (公司内部标准 防油，但导线部/接插件部除外) | |||||
连接方式 | 导线引出型(标准导线长2m) /M8接插件中继型 | |||||
质量(包装后) | 导线引出型2m | 约120g | 约65g | |||
M8接插件中继型 | 约50g | 约30g | ||||
材质 | 外壳 | PBT | ||||
透镜部 | 变性聚芳香酯 | 异丁烯树脂 | 变性聚芳香酯 | |||
* 请将传感器与反射板间的距离设定为大于〔 〕内的数值。

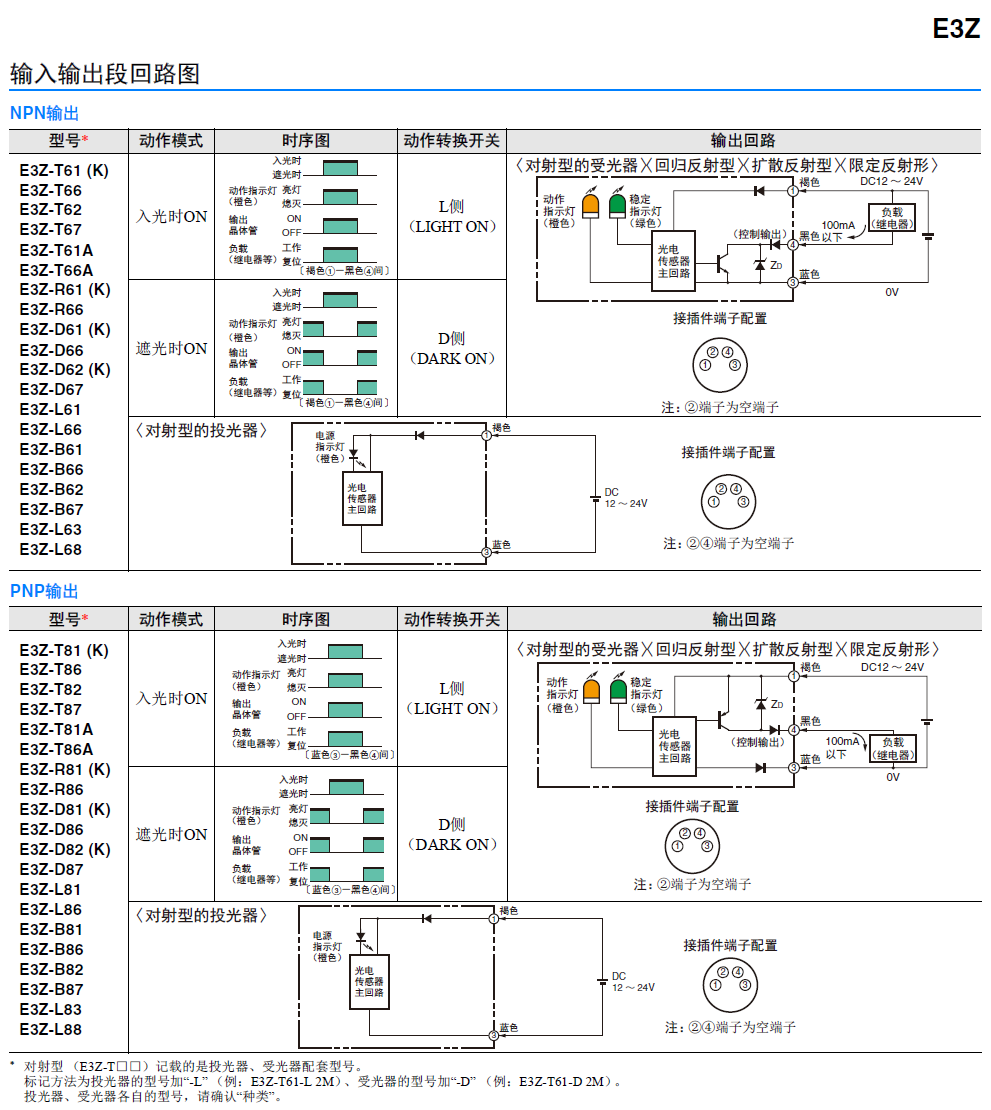

电源电压 | DC12～24Ｖ±10%波动(p-p) 10%以下 |
|---|---|
控制输出 | 负载电源电压DC26.4V以下、负载电流100mA以下 (残留电压负载电流10mA以下：1V以下，负载电流10～100mA：2V以下) 集电极开路输出型(NPN/PNP输出因型号而异) 入光时ON/遮光时ON 开关切换式 |
灵敏度调整 | 单方向旋转钮 |
使用环境照度 | 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下 |
环境温度范围 | 动作时：-25～+55°C，接插件型的部分机型为-40～+55°C * (无结冰、无结露) 保存时：-40～+70°C (无结冰、无结露) |
环境湿度范围 | 工作时：35～85%RH、保存时：35～95%RH (无结露) |
绝缘电阻 | 20MΩ以上(DC500V兆欧表) |
耐电压 | AC1,000V 50/60Hz 1min |
振动(耐久) | 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h |
冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 |
指示灯 | 动作指示灯(橙色)、稳定指示灯(绿色) [对射型的投光器只有电源指示灯(橙色) ] |
附件 | 使用说明书 注：反射板、安装支架另售 |
* 接插件型的环境温度范围（动作时）因型号而异。E3Z-T66/T86/R66/R86 为－ 40 ～＋ 55°C，E3Z-D66/D86/D67/D87为30～＋55°C，其它接插件型产品为－25～＋55°C。如下所示，在－40～－25°C范围内，回归反射型（E3Z-R66/R86）的检测距离与左表的值有所不同，敬请注意。
3m 〔100mm〕*1 （使用E39-R1S时）、
2m 〔100mm〕*1 （使用E39-R1时）
另外，在－40～－25°C的低温环境下，请使用传感器I/O接插件 XS3F-M42□-4□□-L （PUR制导线）。（样本）
