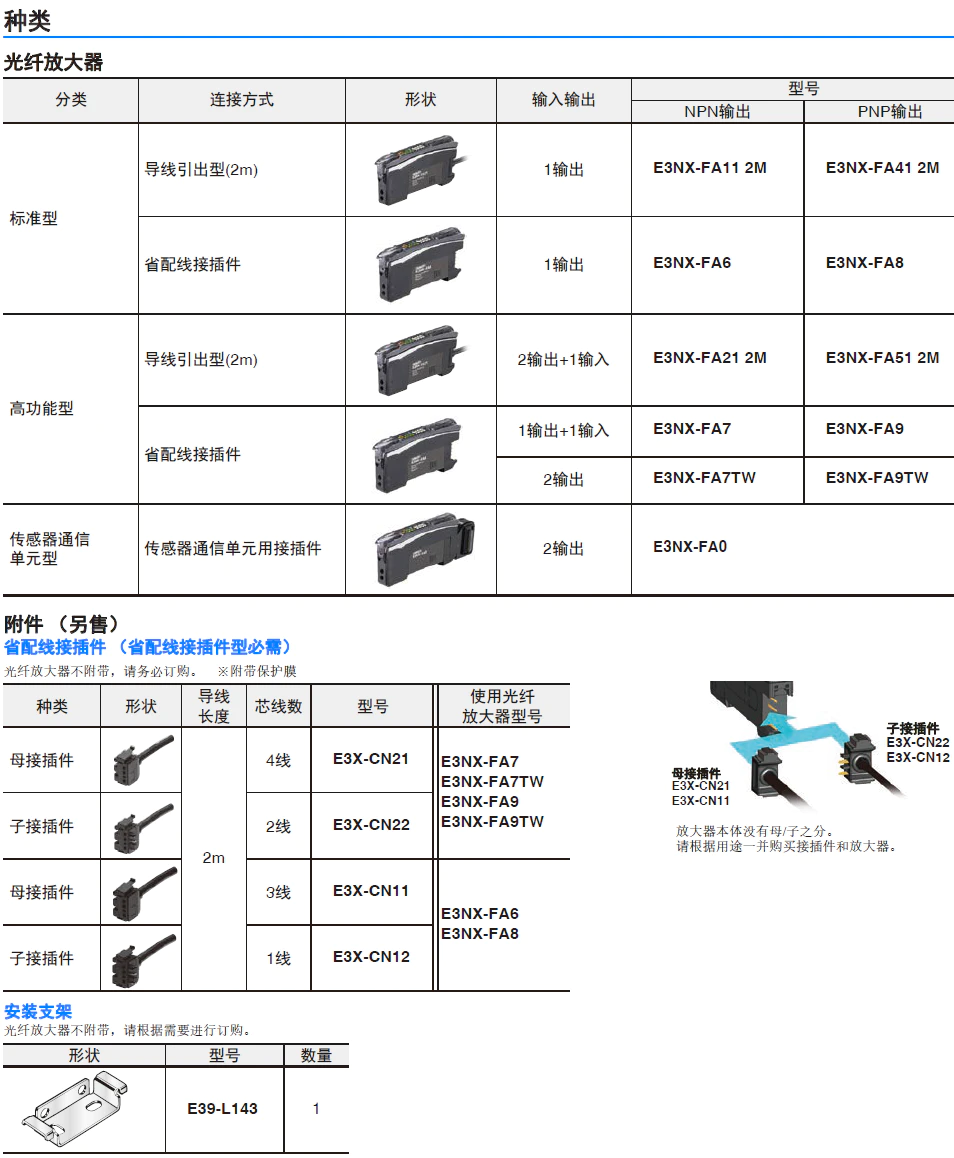

分类 | 连接方式 | 形状 | 输入输出 | 型号 | |
|---|---|---|---|---|---|
NPN输出 | PNP输出 | ||||
| 标准型 | 导线引出型(2m) |  | 1输出 | E3NX-FA11 2M | E3NX-FA41 2M |
| 省配线接插件 |  | 1输出 | E3NX-FA6 | E3NX-FA8 | |
| 高功能型 | 导线引出型(2m) |  | 输出+1输入 | E3NX-FA21 2M | E3NX-FA51 2M |
| 省配线接插件 |  | 输出+1输入 | E3NX-FA7 | E3NX-FA9 | |
| 2输出 | E3NX-FA7TW | E3NX-FA9TW | |||
| 传感器通信 单元型 | 传感器通信 单元用接插件 |  | 2输出 | E3NX-FA0 | |
光纤放大器不附带，请务必订购。 *附带保护膜
种类 | 形状 | 导线 | 芯线 | 型号 | 使用光纤 |
|---|---|---|---|---|---|
| 母接插件 |  | 2m | 4线 | E3X-CN21 | E3NX-FA7 |
| 子接插件 |  | 2线 | E3X-CN22 | ||
| 母接插件 |  | 3线 | E3X-CN11 | E3NX-FA6 | |
| 子接插件 |  | 1线 | E3X-CN12 |
放大器本体没有母/子之分。
请根据用途一并购买接插件和放大器。
光纤放大器不附带，请根据需要进行订购。
形状 | 型号 | 数量 |
|---|---|---|
 | E39-L143 | 1 |

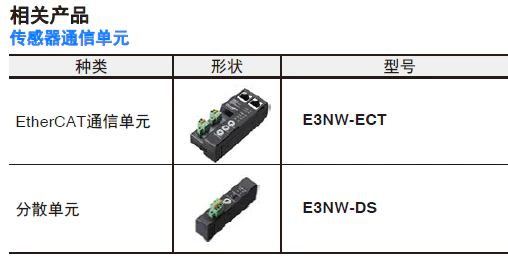

种类 | 形状 | 型号 |
|---|---|---|
| EtherCAT通信单元 |  | E3NW-ECT |
| 分散单元 |  | E3NW-DS |

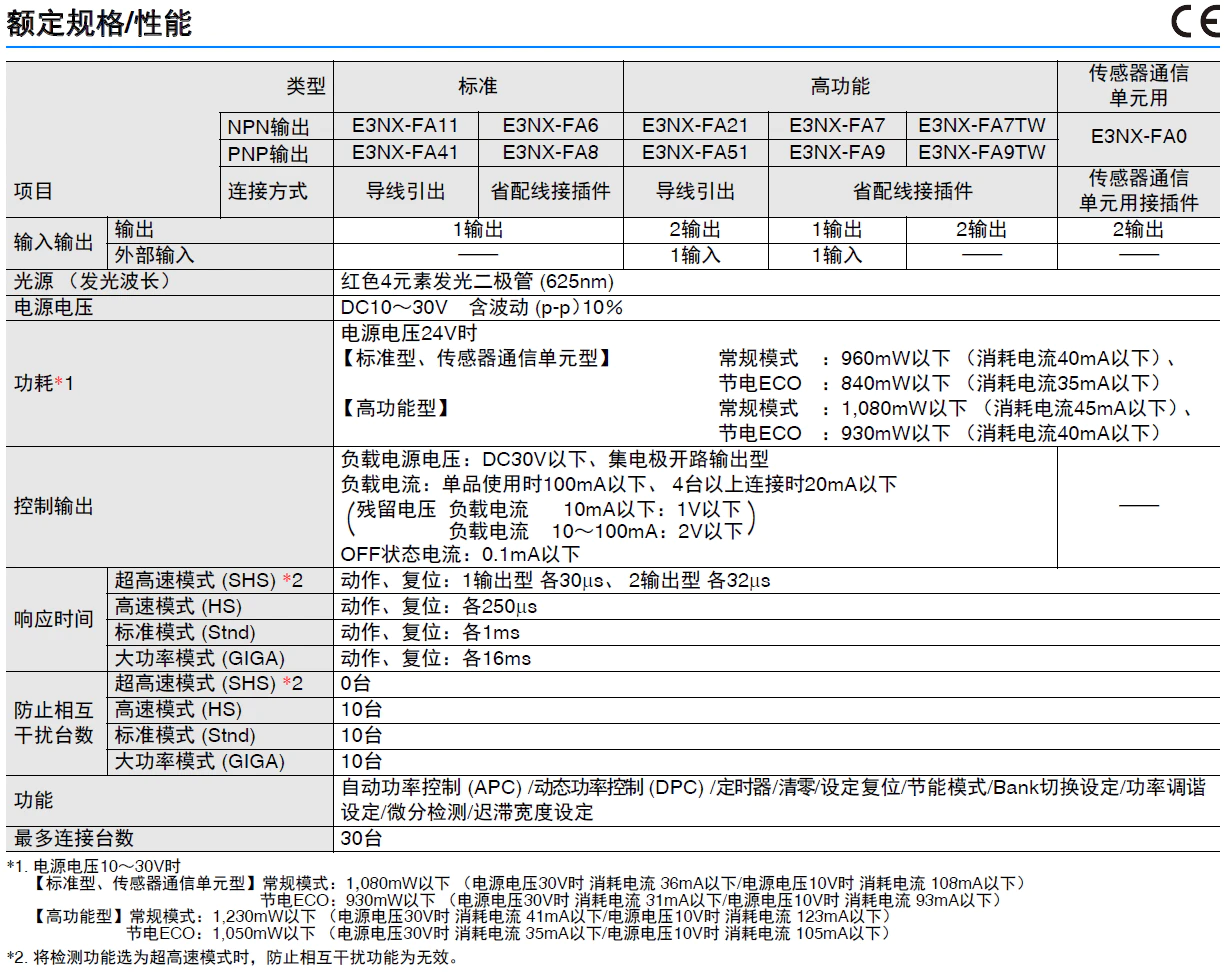

类型 | 标准 | 高功能 | 传感器通 | |||||
|---|---|---|---|---|---|---|---|---|
NPN输出 | E3NX-FA11 | E3NX-FA6 | E3NX-FA21 | E3NX-FA7 | E3NX-FA7TW | E3NX-FA0 | ||
PNP输出 | E3NX-FA41 | E3NX-FA8 | E3NX-FA51 | E3NX-FA9 | E3NX-FA9TW | |||
项目 | 连接方式 | 导线引出 | 省配线接 | 导线引出 | 省配线接插件 | 传感器通信 | ||
输入 | 输出 | 1输出 | 2输出 | 1输出 | 2输出 | 2输出 | ||
外部输入 | ― | 1输入 | 1输入 | ― | ― | |||
光源(发光波长) | 红色4元素发光二极管 (625nm) | |||||||
电源电压 | DC10～30V 含波动 (p-p) 10% | |||||||
功耗＊1 | 电源电压为24V时 【标准型】 普通模式：840mW以下(消耗电流35mA以下)、 节电功能ON ：650mW以下(消耗电流27mA以下) 【高功能型、传感器通信单元型】 普通模式：920mW以下(消耗电流38mA以下)、 节电功能ON ：680mW以下(消耗电流28mA以下) | |||||||
控制输出 | 负载电源电压：DC30V以下、集电极开路输出型 负载电流：单品使用时100mA以下、4台以上连接时20mA以下 残留电压 负载电流10mA以下：1V以下 负载电流10～100mA：2V以下 OFF状态电流：0.1mA以下 | ― | ||||||
响应 | 超高速模式 | 动作、复位：1输出型 各30μs、2输出型 各32μs | ||||||
高速模式 | 动作、复位：各250μs | |||||||
标准模式 | 动作、复位：各1ms | |||||||
大功率模式 | 动作、复位：各16ms | |||||||
防止 | 超高速模式 | 0台 | ||||||
高速模式 | 10台 | |||||||
标准模式 | 10台 | |||||||
大功率模式 | 10台 | |||||||
功能 | 自动功率控制 (APC) /动态功率控制 (DPC) /定时器/清零/设定复位/节能模式/ Bank切换设定/功率调谐设定/微分检测/迟滞宽度设定 | |||||||
最多连接台数 | 30台 | |||||||
＊1. 电源电压10～30V时
【标准型】
普通模式：990mW以下（电源电压为30V时 消耗电流33mA以下/电源电压为10V时 消耗电流65mA以下）
节电功能ON：780mW以下(电源电压为30V时 消耗电流26mA以下/电源电压为10V时 消耗电流42mA以下)
【高功能型】
普通模式：1,020mW以下（电源电压为30V时 消耗电流34mA以下/电源电压为10V时 消耗电流67mA以下）
节电功能ON：810mW以下(电源电压为30V时 消耗电流27mA以下/电源电压为10V时 消耗电流44mA以下)
＊2. 将检测功能选为超高速模式时，防止相互干扰功能为无效。
