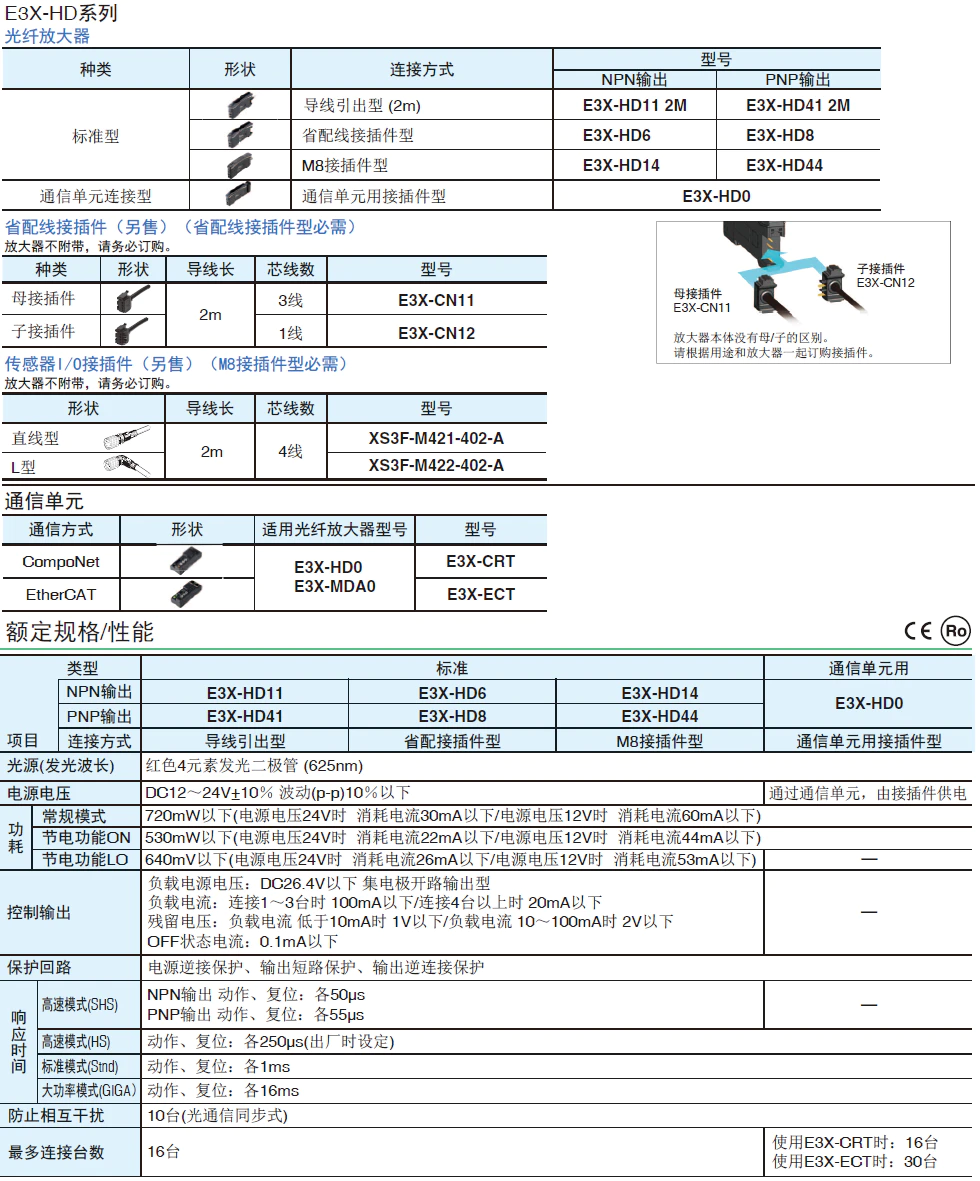

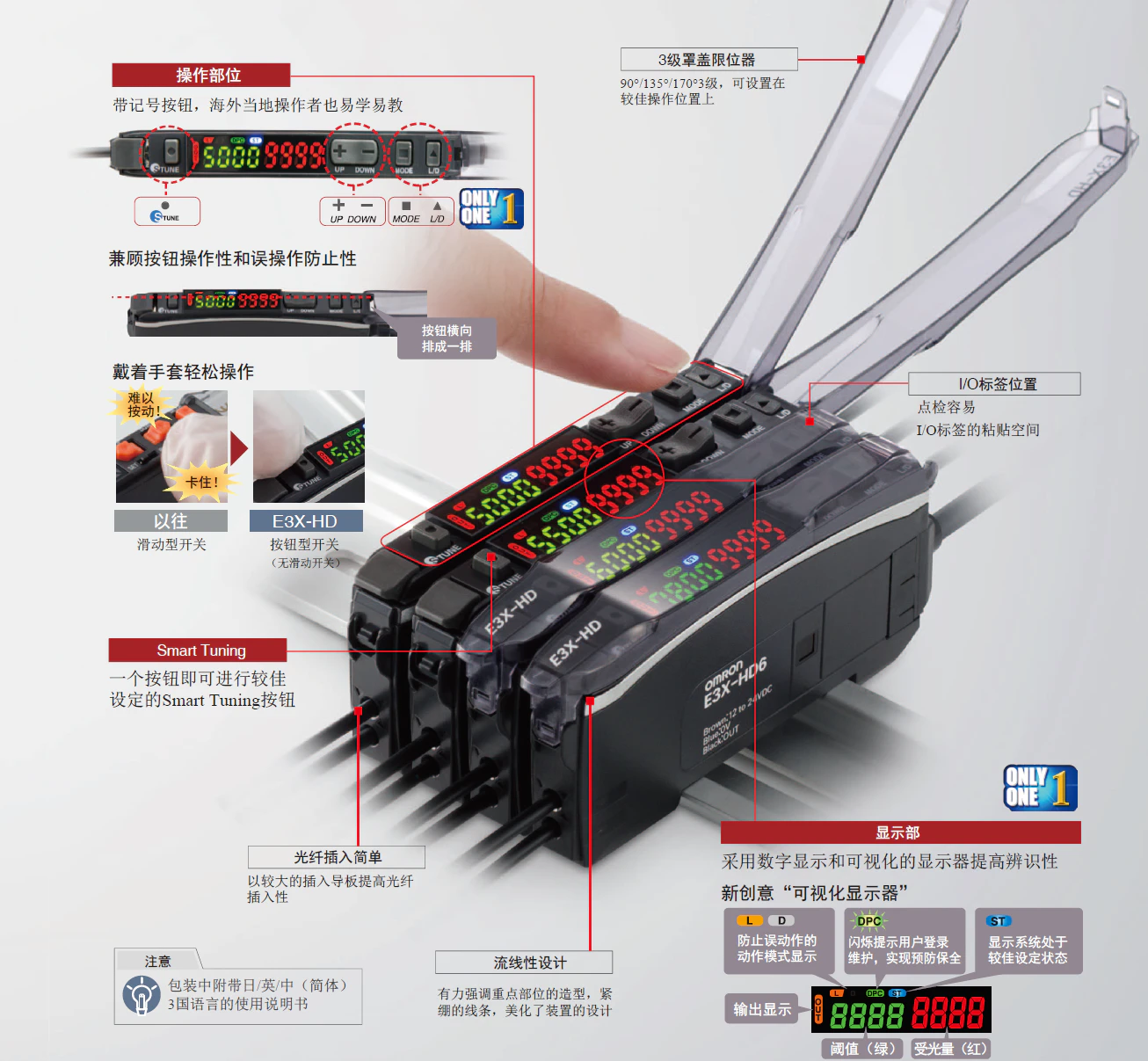

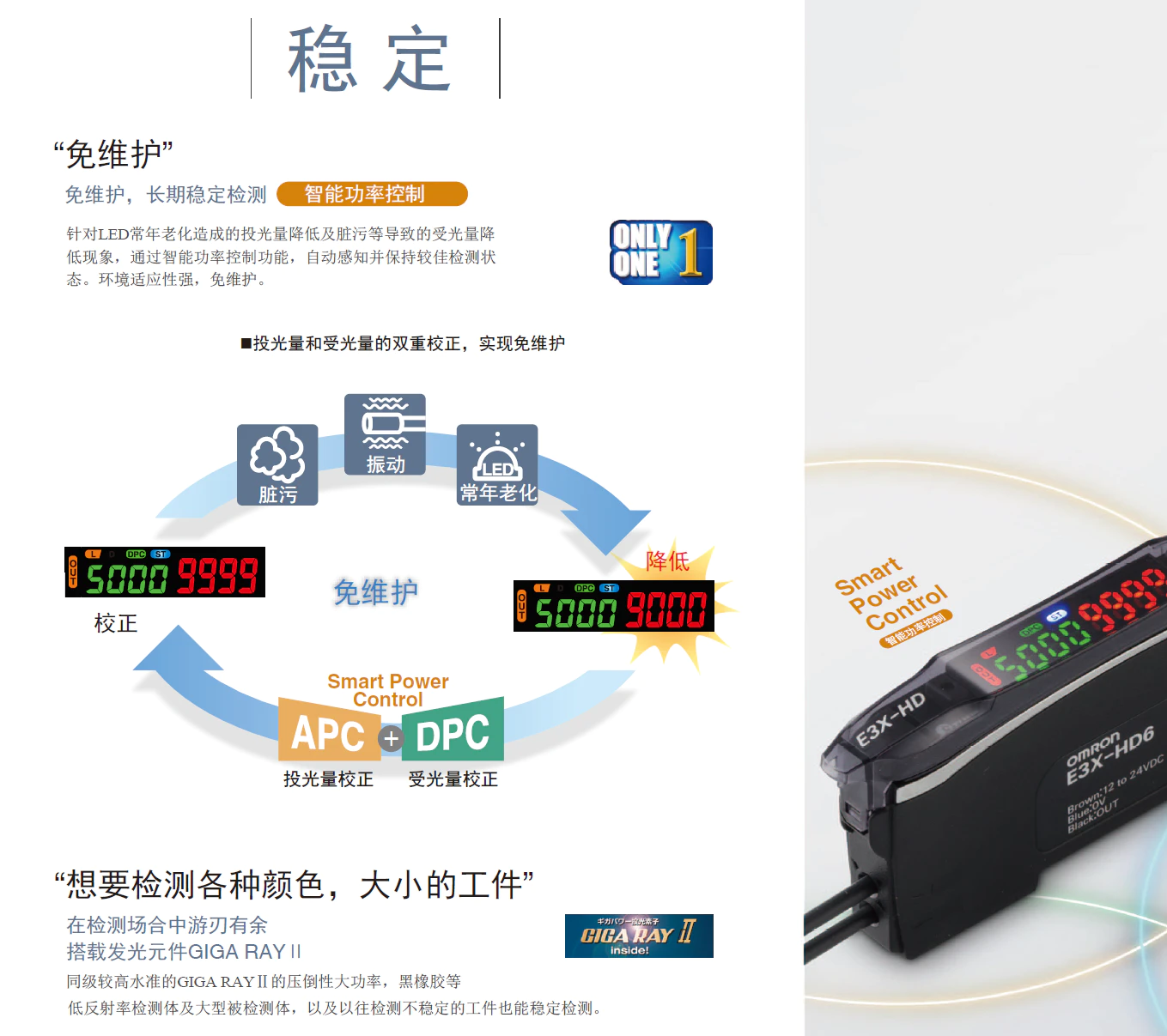

种类 | 形状 | 连接方式 | 型号 | |
|---|---|---|---|---|
NPN输出 | PNP输出 | |||
| 标准型 |  | 导线引出型 (2m) | E3X-HD11 2M | E3X-HD41 2M |
 | 省配线接插件型 | E3X-HD6 | E3X-HD8 | |
 | M8接插件型 | E3X-HD14 | E3X-HD44 | |
| 通信单元连接型 |  | 通信单元用接插件型 | E3X-HD0 | |
放大器不附带，请务必订购。
种类 | 形状 | 导线长 | 芯线数 | 型号 |
|---|---|---|---|---|
| 母接插件 |  | 2m | 3线 | E3X-CN11 |
| 子接插件 |  | 1线 | E3X-CN12 |
放大器不附带，请务必订购。
形状 | 导线长 | 芯线数 | 型号 |
|---|---|---|---|
 | 2m | 4线 | XS3F-M421-402-A |
 | XS3F-M422-402-A |
通信方式 | 形状 | 适用光纤放大器型号 | 型号 |
|---|---|---|---|
| CompoNet |  | E3X-HD0 | E3X-CRT |
| EtherCAT |  | E3X-ECT |
项目 | 类型 | 标准 | 通信单元用 | |||
|---|---|---|---|---|---|---|
NPN输出 | E3X-HD11 | E3X-HD6 | E3X-HD14 | E3X-HD0 | ||
PNP输出 | E3X-HD41 | E3X-HD8 | E3X-HD44 | |||
连接方式 | 导线引出型 | 省配接插件型 | M8接插件型 | 通信单元用 | ||
光源(发光波长) | 红色4元素发光二极管 (625nm) | |||||
电源电压 | DC12～24V±10% 波动(p-p)10%以下 | 通过通信单元， 由接插件供电 | ||||
功耗 | 常规模式 | 720mW以下 (电源电压24V时 消耗电流30mA以下/电源电压12V时 消耗电流60mA以下) | ||||
节电功能ON | 530mW以下 (电源电压24V时 消耗电流22mA以下/电源电压12V时 消耗电流44mA以下) | |||||
节电功能LO | 640mV以下 (电源电压24V时 消耗电流26mA以下/ 电源电压12V时 消耗电流53mA以下) | ─ | ||||
控制输出 | 负载电源电压：DC26.4V以下 集电极开路输出型 负载电流：连接1～3台时 100mA以下/ 连接4台以上时 20mA以下 残留电压：负载电流 低于10mA时 1V以下/ 负载电流 10～100mA时 2V以下 OFF状态电流：0.1mA以下 | ─ | ||||
保护回路 | 电源逆接保护、输出短路保护、输出逆连接保护 | |||||
响应 | 高速模式(SHS) | NPN输出 动作、复位：各50μs PNP输出 动作、复位：各55μs | ─ | |||
高速模式(HS) | 动作、复位：各250μs(出厂时设定) | |||||
标准模式(Stnd) | 动作、复位：各1ms | |||||
大功率模式(GIGA) | 动作、复位：各16ms | |||||
防止相互干扰 | 10台(光通信同步式) | |||||
最多连接台数 | 16台 | 使用E3X-CRT时：16台 使用E3X-ECT时：30台 | ||||
＊1. 对应支持EtherCAT的传感器通信单元E3X-ECT、 支持CompoNet的传感器通信单元E3X-CRT。
＊2. 可使用E3X-CN11（母接插件3芯）、 E3X-CN12（子接插件1芯）中的任意一个接插件。
＊3. 与欧姆龙NJ系列连接时。
＊4. 将检测功能选为高速模式（SHS）时，通信功能为无效，无法使用防止相互干扰功能和通信功能。
包括实施了功率调谐的E3X-DA-S在内，进行连接时，最多可防止6台设备的相互干扰，
包括实施了功率调谐的E3X-MDA在内，进行连接时，最多可防止5台设备的相互干扰，
项目 | 内容 |
|---|---|
通信方式 | CompoNet通信 |
可连接传感器 | 光纤传感器 E3X-HD0/E3X-MDA0/E3X-DA0-S 放大器分离激光传感器 E3C-LDA0 放大器分离接近传感器 E2C-EDA0 |
通信电源电压 | DC14～26.4V(本体电源也由通信电源提供) |
功耗/电流消耗 | 2.4W以下(不含向传感器供电) 100mA以下 DC24V时(不含向传感器供电) |
功能 | I/O通信功能、 消息通信功能、 传感器异常输出功能 |
指示灯 | MS指示灯(绿色/红色)、 NS指示灯(绿色/红色)、 SS(Sensor Status)指示灯(绿色/红色) |
耐振动 | 10～150Hz双振幅0.7mm或50m/s2 X、 Y、 Z各方向 1.5h |
耐冲击 | 150m/s2 X、 Y、 Z各方向 3次 |
耐电压 | AC500V 50/60Hz 1min |
绝缘电阻 | 20MΩ以上 |
使用环境温度 | 0～55℃(无结冰、结露) ＊基于光纤放大器连接台数，有一定限制。 |
使用环境湿度 | 25～85%RH(无结露) |
储存温度 | -30～+70℃(无结冰、结露) |
保存湿度 | 25～85%RH(无结露) |
安装方法 | DIN35mm导轨安装 |
质量(包装后/仅限本体) | 约220g/约95g |
附件 | 接插件罩盖、DIN导轨侧面固定件、使用说明书 |
注；E3X-CRT分为I/O模式1和I/O模式2，共2种动作模式。下面介绍不同模式下会变化的项目。
I/O区分 | 占有点数 | 可连接传感器台数 | |
|---|---|---|---|
I/O模式1 | 输入单元 | 输入: 32点 | 15台 |
I/O模式2 | 输入输出单元 | 输入: 64点 输出: 64点 | 16台 |
＊基于光纤放大器连接台数的温度控制
1～2台；0～55℃，3～10台；0～50℃，11～16台；0～45℃
项目 | 内容 |
|---|---|
通信方式 | EtherCAT通信 |
可连接传感器 | 光纤传感器 E3X-HD0/E3X-MDA0/E3X-DA0-S 放大器分离激光传感器 E3C-LDA0 放大器分离接近传感器 E2C-EDA0 |
通信电源电压 | DC20.4～26.4V |
功耗/电流消耗 | 2.4W以下(不含向传感器供电) 100mA以下 DC24V时(不含向传感器供电) |
功能 | DC(同步)模式、 Free Run模式 PDO通信功能 ＊1、 SDO通信功能、 传感器异常输出功能 |
指示灯 | L/A IN指示灯(黄色)、 L/A OUT指示灯(黄色)、 PWR指示灯(绿色) RUN指示灯(绿色)、 ERROR指示灯(红色)、 SS(Sensor Status)指示灯(绿色/红色) |
耐振动 | 10～150Hz 双振幅 0.7mm或50m/s2 X、 Y、 Z各方向 1.5h |
耐冲击 | 150m/s2 X、 Y、 Z各方向 3次 |
耐电压 | AC500V 50/60Hz 1min |
绝缘电阻 | 20MΩ以上 |
使用环境温度 | 0～55℃(无结冰、结露) ＊2基于光纤放大器连接台数，有一定限制。 |
使用环境湿度 | 25～85%RH(无结露) |
储存温度 | -30～+70℃(无结冰、结露) |
保存湿度 | 25～85%RH(无结露) |
安装方法 | DIN35mm导轨安装 |
质量(包装后/仅限本体) | 约220g/约95g |
附件 | 电源接插件、 接插件罩盖、 DIN导轨侧面固定件、使用说明书 |
＊1.PDO（Process Data Object）中分配的数据量
能够分配的最大数据量有限制，其最大值为360byte。
＊2.基于光纤放大器连接台数的温度控制
1～2台；0～55℃，3～10台；0～50℃，11～16台；0～45℃，17～30台；0～40℃
