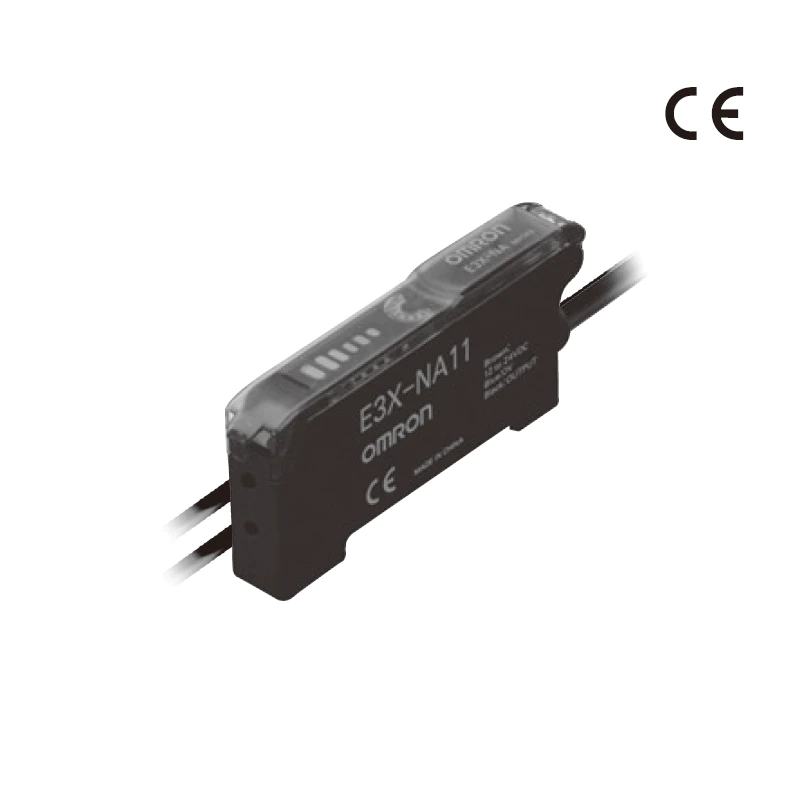

E3X-NA 简易光纤放大器简单、廉价的简易光纤放大器

品牌：

Hot 复制链接

类别：

型号：

电话： 021-31268353 ( 7x24小时技术服务 )
在线咨询 QQ在线加微信

品牌推荐

E3NX-CA 彩色光纤放大器

E3NX-FA 智能光纤放大器

E3X-HD 智能光纤放大器仅用一根手指就能简单、稳定进行检测的超值型

E3X-DA-S / MDA 数字光纤放大器

产品推荐

E3X-HD 智能光纤放大器仅用一根手指就能简单、稳定进行检测的超值型

E3X-DA-S / MDA 数字光纤放大器

E3X-NB 智能光纤放大器

E3X-ZD 数字光纤传感器

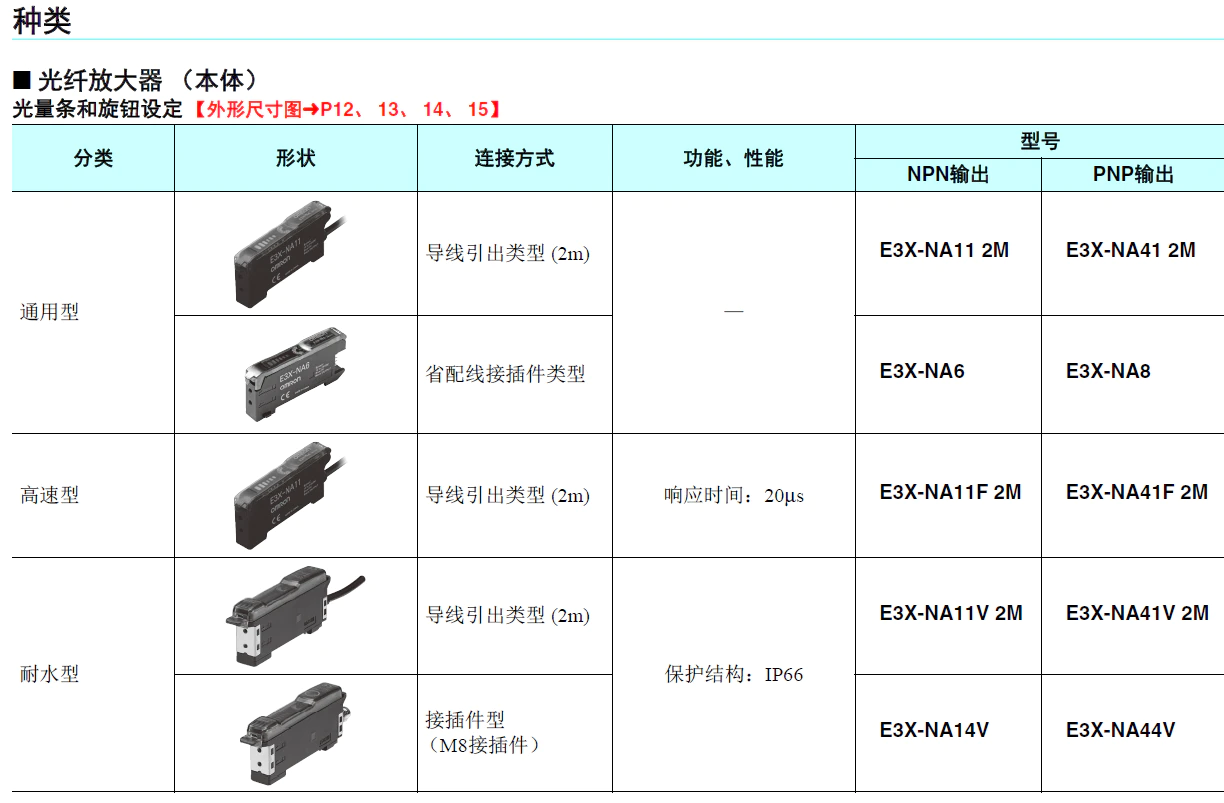

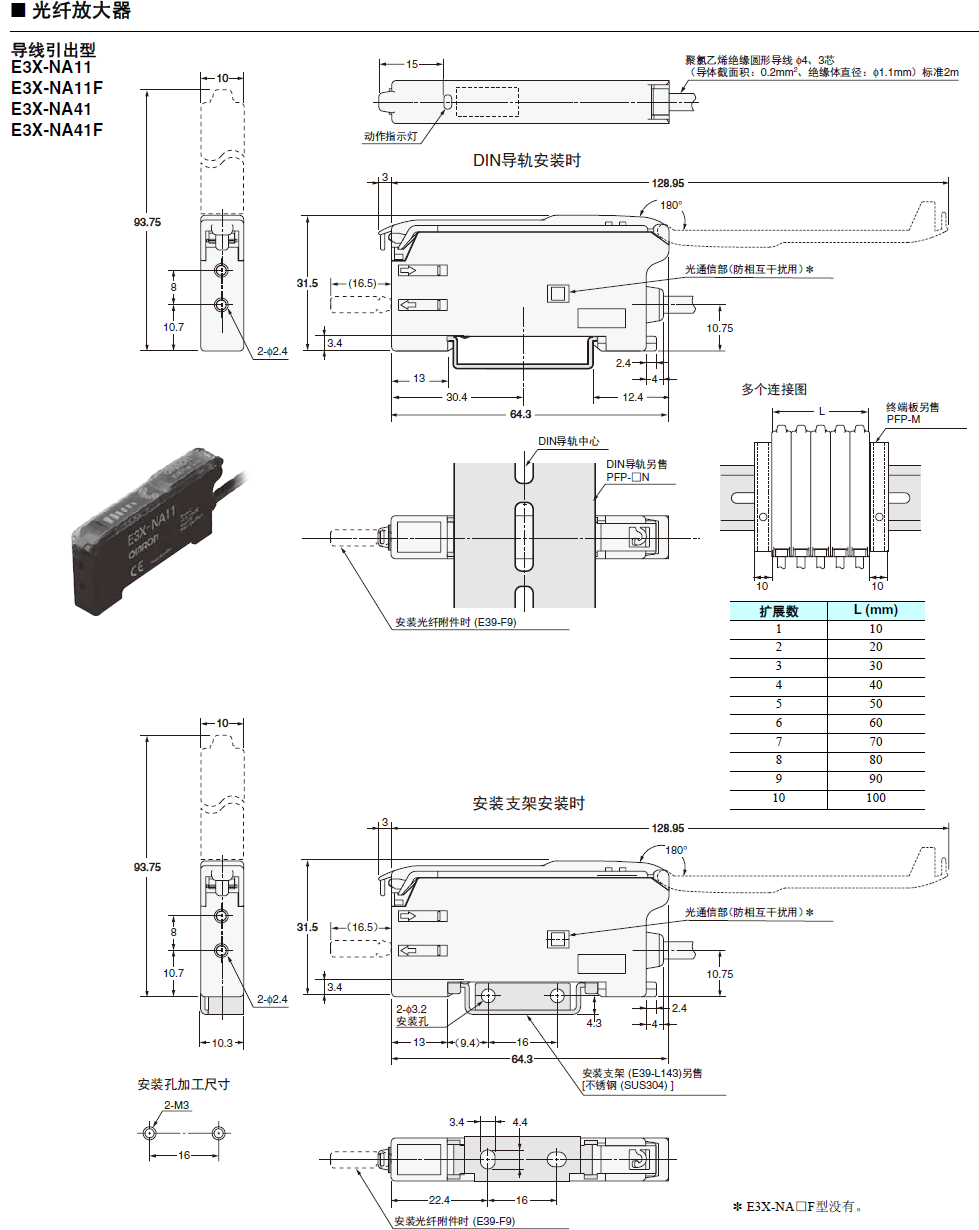

光纤放大器（本体）

光量条和旋钮设定

分类	形状	连接方式	功能、性能	型号
NPN输出	PNP输出
通用型		导线引出类型 (2m)	—	E3X-NA11 2M	E3X-NA41 2M
	省配线接插件类型	E3X-NA6	E3X-NA8
高速型		导线引出类型 (2m)	响应时间：20μs	E3X-NA11F 2M	E3X-NA41F 2M
耐水型		导线引出类型 (2m)	保护结构：IP66	E3X-NA11V 2M	E3X-NA41V 2M
	接插件型 (M8接插件)	E3X-NA14V	E3X-NA44V

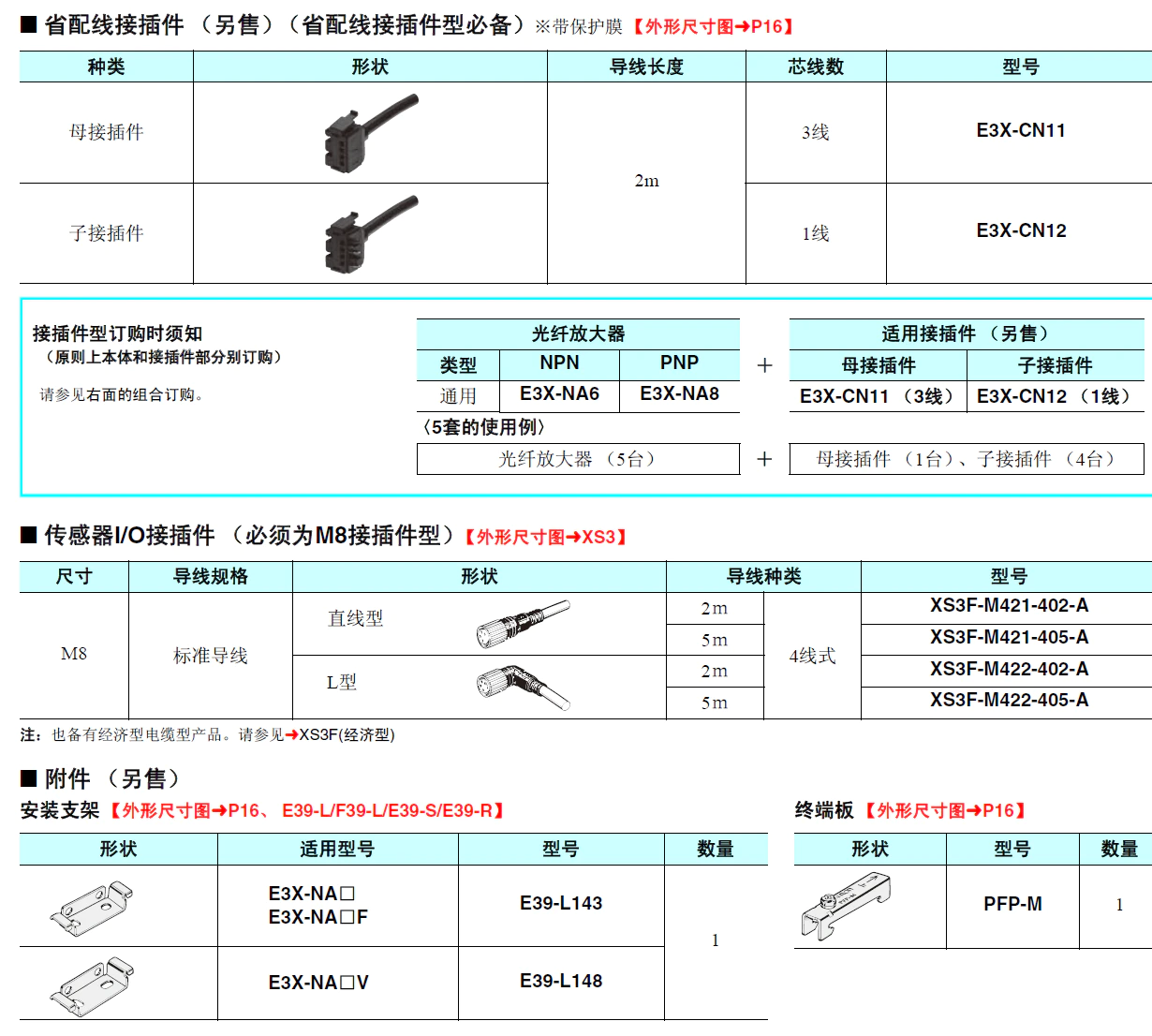

省配线接插件（另售）（省配线接插件型必备）

种类	形状	导线长度	芯线数	型号
母接插件		2m	3线	E3X-CN11
子接插件		1线	E3X-CN12

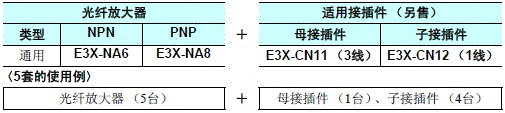

接插件型订购时须知

（原则上本体和接插件部分别订购）
请参见右面的组合订购。

传感器I/O接插件（必须为M8级插件型）

尺寸	导线规格	形状	导线种类	型号
M8	标准导线	直线型		2ｍ	4线式	XS3F-M421-402-A
5ｍ	XS3F-M421-405-A
L型		2ｍ	XS3F-M422-402-A
5ｍ	XS3F-M422-405-A

安装支架

形状	适用型号	型号	数量
	E3X-SD□ E3X-NA□ E3X-NA□F	E39-L143	1
	E3X-NA□V	E39-L148

终端板

形状	型号	数量
	PFP-M	1

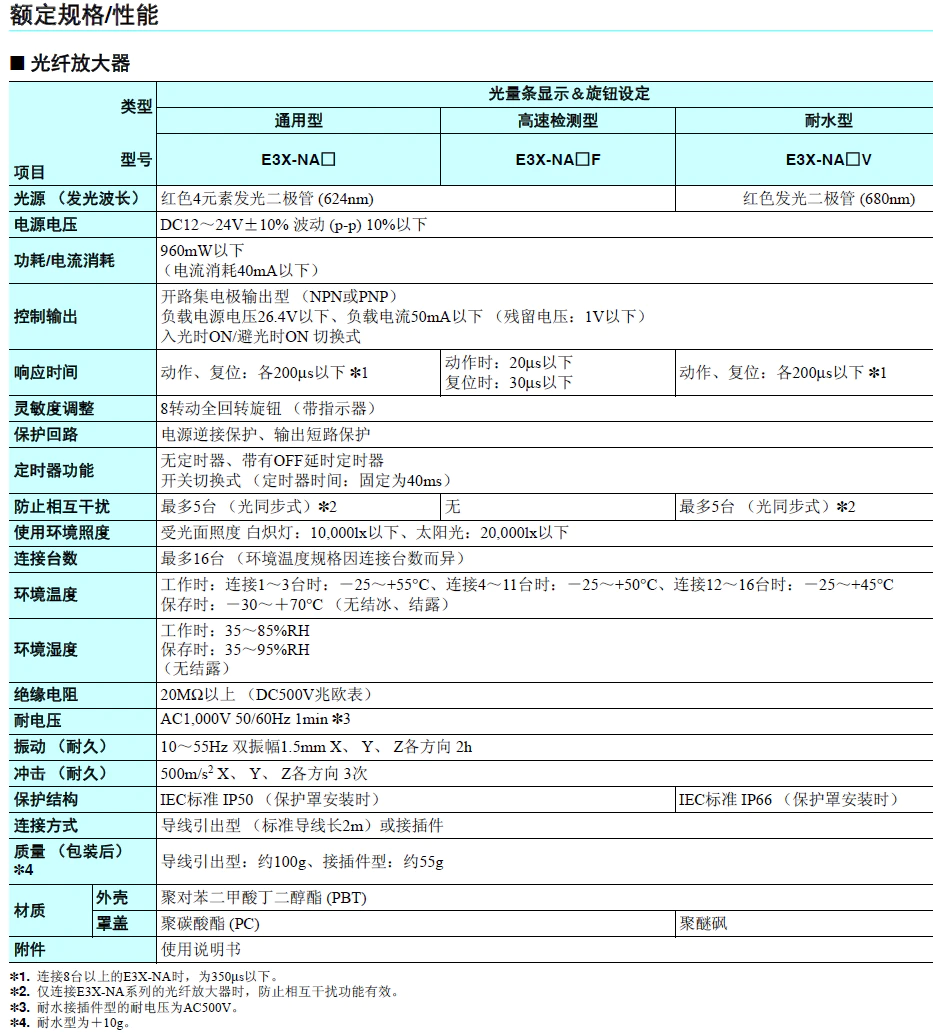

光纤放大器

类型型号项目		光量条显示＆旋钮设定
		通用型	高速检测型	耐水型
		E3X-NA□	E3X-NA□F	E3X-NA□V
光源(发光波长)		红色4元素发光二极管 (624nm)		红色发光二极管 (680nm)
电源电压		DC12～24V±10% 波动 (p-p) 10%以下
功耗/电流消耗		960mW以下 (电流消耗40mA以下)
控制输出		开路集电极输出型(NPN或PNP) 负载电源电压26.4V以下、负载电流50mA以下(残留电压：1V以下) 入光时ON/避光时ON 切换式
响应时间		动作、复位：各200μs以下 *1	动作时：20μs以下复位时：30μs以下	动作、复位：各200μs以下 *1
灵敏度调整		8转动全回转旋钮(带指示器)
保护回路		电源逆接保护、输出短路保护
定时器功能		无定时器、带有OFF延时定时器开关切换式(定时器时间：固定为40ms)
防止相互干扰		最多5台(光同步式) *2	无	最多5台(光同步式) *2
使用环境照度		受光面照度白炽灯：10,000lx以下、太阳光：20,000lx以下
连接台数		最多16台(环境温度规格因连接台数而异)
环境温度		工作时：连接1～3台时：-25～+55°C、连接4～11台时：-25～+50°C、连接12～16台时：-25～+45°C 保存时：-30～+70°C (无结冰、结露)
环境湿度		工作时：35～85%RH 保存时：35～95%RH （无结露）
绝缘电阻		20MΩ以上(DC500V兆欧表)
耐电压		AC1,000V 50/60Hz 1min *3
振动(耐久)		10～55Hz 双振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)		500m/s² X、Y、Z各方向 3次
保护结构		IEC标准 IP50 (保护罩安装时)		IEC标准 IP66 (保护罩安装时)
连接方式		导线引出型(标准导线长2m)或接插件
质量(包装后) *4		导线引出型：约100g、接插件型：约55g
材质	外壳	聚对苯二甲酸丁二醇酯 (PBT)
材质	罩盖	聚碳酸酯 (PC)		聚醚砜
附件		使用说明书

*1. 连接8台以上的E3X-NA时，为350μs以下。
*2. 仅连接E3X-NA系列的光纤放大器时，防止相互干扰功能有效。
*3. 耐水接插件型的耐电压为AC500V。
*4. 耐水型为＋10g。

省配线接插件

项目型号		E3X-CN11	E3X-CN12
额定电流		2.5A
额定电压		50V
接触电阻		20ｍΩ以下(DC20mV以下、100mA以下) 〔与光纤放大器本体连接或与相邻接插件连接(导线的导体电阻除外))
插拔(耐久)		50次(与光纤放大器本体连接或与相邻接插件连接)
材质	外壳	PBT
材质	触点	磷青铜/镍底镀金
质量(包装后)		约55g	约25g

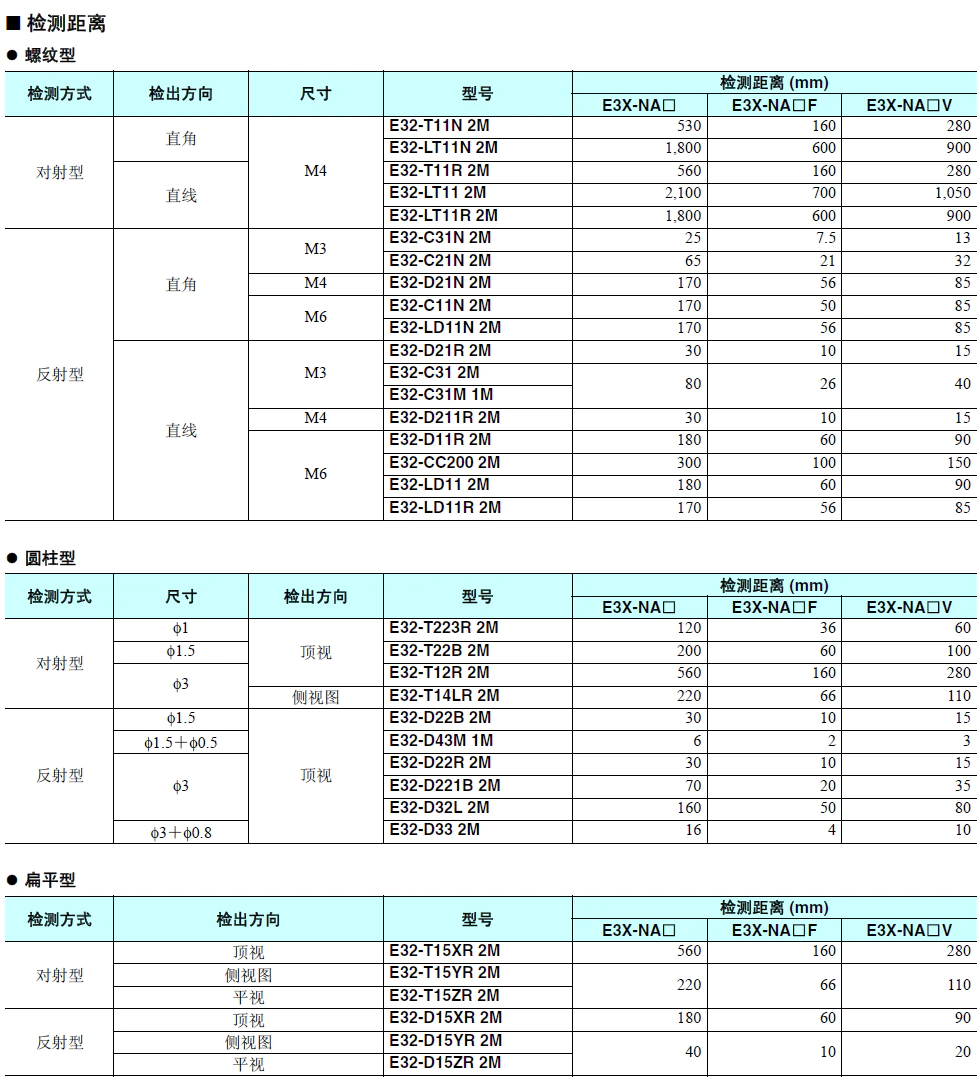

检测距离

螺纹型

检测方式	检出方向	尺寸	型号	检测距离 (mm)
检测方式	检出方向	尺寸	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型	直角	M4	E32-T11N 2M	530	160	280
	直角		E32-LT11N 2M	1,800	600	900
	直线		E32-T11R 2M	560	160	280
			E32-LT11 2M	2,100	700	1,050
			E32-LT11R 2M	1,800	600	900
反射型	直角	M3	E32-C31N 2M	25	7.5	13
		M3	E32-C21N 2M	65	21	32
		M4	E32-D21N 2M	170	56	85
		M6	E32-C11N 2M	170	50	85
		M6	E32-LD11N 2M	170	56	85
	直线	M3	E32-D21R 2M	30	10	15
			E32-C31 2M	80	26	40
			E32-C31M 1M	80	26	40
		M4	E32-D211R 2M	30	10	15
		M6	E32-D11R 2M	180	60	90
			E32-CC200 2M	300	100	150
			E32-LD11 2M	180	60	90
			E32-LD11R 2M	170	56	85

圆柱型

检测方式	尺寸	检出方向	型号	检测距离 (mm)
检测方式	尺寸	检出方向	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型	φ1	顶视	E32-T223R 2M	120	36	60
	φ1.5		E32-T22B 2M	200	60	100
	φ3		E32-T12R 2M	560	160	280
	φ3	侧视图	E32-T14LR 2M	220	66	110
反射型	φ1.5	顶视	E32-D22B 2M	30	10	15
	φ1.5+φ0.5		E32-D43M 1M	6	2	3
	φ3		E32-D22R 2M	30	10	15
			E32-D221B 2M	70	20	35
			E32-D32L 2M	160	50	80
	φ3+φ0.8		E32-D33 2M	16	4	10

扁平型

检测方式	检出方向	型号	检测距离 (mm)
检测方式	检出方向	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型	顶视	E32-T15XR 2M	560	160	280
	侧视图	E32-T15YR 2M	220	66	110
	平视	E32-T15ZR 2M	220	66	110
反射型	顶视	E32-D15XR 2M	180	60	90
	侧视图	E32-D15YR 2M	40	10	20
	平视	E32-D15ZR 2M	40	10	20

套管型

检测方式	检出方向	型号	检测距离 (mm)
检测方式	检出方向	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型	侧视图	E32-T24R 2M	60	18	30
	侧视图	E32-T24E 2M	180	36	60
	顶视	E32-T21-S1 2M	130	43	65
		E32-T33 1M	40	13.5	20
反射型		E32-TC200BR 2M	560	160	280
	侧视图	E32-D24R 2M	14	4.6	7
	侧视图	E32-D24-S2 2M	26	8	13
	顶视	E32-D43M 1M	6	2	3
		E32-D331 2M	3	1	1.5
		E32-D33 2M	16	4	10
		E32-D32-S1 0.5M	14	4	7
		E32-D31-S1 0.5M	14	4	7
		E32-DC200F4R 2M	30	10	15
		E32-D22-S1 2M	57	19	28
		E32-D21-S3 2M	57	19	28
		E32-DC200BR 2M	180	60	90
		E32-D25-S3 2M	57	19	28

小光点反射

种类	光点直径	中心距离 (mm)	型号	检测距离 (mm)
种类	光点直径	中心距离 (mm)	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
可变光点	φ0.1～0.6	6～15	E32-C42 1M+E39-F3A	6～15mm，光点直径φ0.1～0.6mm
可变光点	φ0.3～1.6	10～30	E32-C42 1M+E39-F17	10～30mm，光点直径φ0.3～1.6mm
平行光	φ4	0～20	E32-C31 2M+E39-F3C	0～20mm，光点直径φ4mm以下
平行光	φ4	0～20	E32-C31N 2M+E39-F3C	0～20mm，光点直径φ4mm以下
一体型	φ0.1	5	E32-C42S 1M	5mm，光点直径φ0.1mm
一体型	φ6	50	E32-L15 2M	50mm，光点直径φ6mm
小光点	φ0.1	7	E32-C41 1M+E39-F3A-5	7mm，光点直径φ0.1mm
	φ0.5		E32-C31 2M+E39-F3A-5	7mm，光点直径φ0.5mm
	φ0.5		E32-C31N 2M+E39-F3A-5	7mm，光点直径φ0.5mm
	φ0.2	17	E32-C41 1M+E39-F3B	17mm，光点直径φ0.2mm
	φ0.5		E32-C31 2M+E39-F3B	17mm，光点直径φ0.5mm
	φ0.5		E32-C31N 2M+E39-F3B	17mm，光点直径φ0.5mm
	φ3	50	E32-CC200 2M+E39-F18	50mm，光点直径φ3mm
	φ3	50	E32-C11N 2M+E39-F18	50mm，光点直径φ3mm

大功率

种类	检出方向	开口角	型号	检测距离 (mm)
种类	检出方向	开口角	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型一体型	直角	15°	E32-LT11N 2M	1,800	600	900
	顶视	10°	E32-T17L 10M	20,000 *1	8,400	14,000
		15°	E32-LT11 2M	2,100	700	1,050
		15°	E32-LT11R 2M	1,800	600	900
	侧视图	30°	E32-T14 2M	3,600	1,080	1,800
带透镜对射型	直角	12°	E32-T11N 2M+E39-F1	3,700	1,110	2,100
	直角	6°	E32-T11N 2M+E39-F16	4,000 *2	2,000	3,600
	顶视	12°	E32-T11R 2M+E39-F1	4,000 *2	1,260	2,100
	顶视	6°	E32-T11R 2M+E39-F16	4,000 *2	2,000	3,600
	侧视图	60°	E32-T11R 2M+E39-F2	440	130	220
	顶视	12°	E32-T11 2M+E39-F1	4,000 *2	1,200	2,000
	顶视	6°	E32-T11 2M+E39-F16	4,000 *2	2,600	4,000 *2
	侧视图	60°	E32-T11 2M+E39-F2	720	200	360
	顶视	12°	E32-T51R 2M+E39-F1	2,000	720	1,650
	顶视	6°	E32-T51R 2M+E39-F16	4,000 *2	1,560	2,900
	侧视图	60°	E32-T51R 2M+E39-F2	360	120	200
	顶视	12°	E32-T81R-S 2M+E39-F1	1,800	630	1,100
	顶视	6°	E32-T81R-S 2M+E39-F16	4,000 *2	1,300	2,300
	侧视图	60°	E32-T81R-S 2M+E39-F2	280	84	140
	顶视	12°	E32-T61-S 2M+E39-F1	4,000 *2	1,800	3,000
	顶视	6°	E32-T61-S 2M+E39-F16	4,000 *2	2,340	3,900
	侧视图	60°	E32-T61-S 2M+E39-F2	780	260	390
	顶视	12°	E32-T51 2M+E39-F1-33	2,400	720	1,400
	顶视	6°	E32-T51 2M+E39-F16	4,000 *2	3,120	4,000 *2
反射型一体型	顶视	4°	E32-D16 2M	800	140	40～400

*1. 光纤单侧长10m，因此长度为20,000mm。

*2. 光纤单侧长2m，因此长度为4,000mm。

窄视野

检测方式	检出方向	开口角	型号	检测距离 (mm)
检测方式	检出方向	开口角	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型	侧视图	1.5°	E32-A03 2M	890	267	445
		1.5°	E32-A03-1 2M	890	267	445
		3.4°	E32-A04 2M	340	102	170
		4°	E32-T24SR 2M	1,170	360	600
			E32-T24S 2M	1,400	420	700
			E32-T22S 2M	2,000	600	1,000

无背景检测

检测方式	检出方向	型号	检测距离(mm)
检测方式	检出方向	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
限定反射型	平视	E32-L16-N 2M	0～15	0～12	0～15
	平视	E32-L24S 2M	0～4
	侧视图	E32-L25L 2M	5.4～9(中心7.2)	5.4～8(中心7.2)	5.4～9(中心7.2)

透明物体检测（回归反射型）

检出方式	特点	尺寸	型号	检测距离(mm)
检出方式	特点	尺寸	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
回归反射型	薄膜检测	M3	E32-C31 2M +E39-F3R +E39-RP37	220	50	75
	方型	―	E32-R16 2M	1,500	1,000	150～1,500
	螺纹型	M6	E32-R21 2M	10～250	250	10～250
	螺母型	M6	E32-LR11NP 2M +E39-RP1	600	200	300

透明物体检测（限定反射型）

检测方式	特点	检出方向	型号	检测距离(mm)
检测方式	特点	检出方向	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
限定反射型	小型	平视	E32- L24S 2M	0～4
	标准		E32-L16-N 2M	0～15	0～12	0～15
	玻璃基板校准70℃		E32-A08 2M	10～20
	标准/长距离		E32-A12 2M	12～30	―	―
	侧视形状	侧视图	E32-L25L 2M	5.4～9(中心7.2)	5.4～8(中心7.2)	5.4～9(中心7.2)
	玻璃基板映射70℃	顶视	E32-A09 2M	15～38(中心25)

耐化学品/耐油

检测方式	种类	检出方向	型号	检测距离(mm)
检测方式	种类	检出方向	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型	耐油	直角	E32-T11NF 2M	4,000 ＊	1,400	2,400
	耐化学品/油	顶视	E32-T12F 2M	3,200	960	1,600
		顶视	E32-T11F 2M	2,100	760	1,050
		侧视图	E32-T14F 2M	400	120	200
	耐化学品/油150℃	顶视	E32-T51F 2M	1,400	400	700
反射型	半导体：清洗、冲晒、蚀刻60℃	顶视	E32-L11FP 2M	透镜前端起8～20mm (推荐检测距离：11mm) 安装孔中心A起19～31mm (推荐检测距离：22mm)
	半导体：剥离85℃		E32-L11FS 2M	透镜前端起8～20mm (推荐检测距离：11mm) 安装孔中心A起32～44mm (推荐检测距离：35mm)
	耐化学品/油		E32-D12F 2M	100	32	50
	仅电缆为耐化学品		E32-D11U 2M	180	60	90

*光纤单侧长2m,因此长度为4000mm.

耐弯曲

检测方式	尺寸	型号	检测距离(mm)
检测方式	尺寸	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型	φ1.5	E32-T22B 2M	200	60	100
	M3	E32-T21 2M	200	60	100
	M4	E32-T11 2M	720	200	360
	方型	E32-T25XB 2M	150	40	75
反射型	φ1.5	E32-D22B 2M	30	10	15
	M3	E32-D21 2M	30	10	15
	φ3	E32-D221B 2M	70	20	35
	M4	E32-D21B 2M	70	20	35
	M6	E32-D11 2M	180	60	90
	方型	E32-D25XB 2M	50	16	25

耐热

检测方式	耐热温度	型号	检测距离(mm)
检测方式	耐热温度	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型	100℃	E32-T51R 2M	400	120	225
	150℃	E32-T51 2M	800	240	400
	200℃	E32-T81R-S 2M	360	100	180
	350℃	E32-T61-S 2M	600	180	300
反射型	100℃	E32-D51R 2M	140	42	70
	150℃	E32-D51 2M	240	80	120
	200℃	E32-D81R 2M	90	27	45
	300℃	E32-A08H2 2M	10～20
	300℃	E32-A09H2 2M	20～30(中心25)
	350℃	E32-D61 2M	90	27	45
	400℃	E32-D73 2M	60	18	30

区域光束

检测方式	类型	検测量宽度	型号	检测距离(mm)
检测方式	类型	検测量宽度	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型	区域	11mm	E32-T16PR 2M	800	260	450
		11mm	E32-T16JR 2M	700	220	390
		30mm	E32-T16WR 2M	1,380	400	690
反射型	排列	11mm	E32-D36P1 2M	150	50	75

液位检测

检测方式	管径	特点	型号	检测距离(mm)
检测方式	管径	特点	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
管安装	φ3.2/6.4/9.5	稳定残量检测	E32-A01 5M	适用管：φ3.2/6.4/9.5的透明管、推荐壁厚1mm
	φ8～10	多个连接安装使用	E32-L25T 2M	适用管：φ8～10mm的透明管、推荐壁厚1mm
	无限制	大型管	E32-D36T 2M	适用管：透明管、无直径限制
接液 (耐热200℃)	―	―	E32-D82F1 4M	接液型

耐真空

检测方式	耐热温度	型号	检测距离(mm)
检测方式	耐热温度	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
对射型	120℃	E32-T51V 1M	200	―	100
	120℃	E32-T51V 1M+E39-F1V	1,200	―	600
	200℃	E32-T84SV 1M	500	―	250

FPD/半导体/太阳能电池行业

检测方式	应用	使用温度	型号	检测距离(mm)
检测方式	应用	使用温度	型号	E3X-NA□	E3X-NA□F	E3X-NA□V
限定反射型	检测玻璃的有无	70℃	E32-L16-N 2M	0～15	0～12	0～15
	玻璃基板校准	70℃	E32-A08 2M	10～20
		300℃	E32-A08H2 2M	10～20
		70℃	E32-A12 2M	12～30	―	―
	玻璃基板映射	70℃	E32-A09 2M	15～38(中心25)
	玻璃基板映射	300℃	E32-A09H2 2M	20～30(中心25)
	WET工程 (清洗、冲晒、蚀刻)	60℃	E32-L11FP 2M	透镜前端起8～20mm (推荐检测距离：11mm) 安装孔中心A起19～31mm (推荐检测距离：22mm)
	WET工程 (剥离)	85℃	E32-L11FS 2M	透镜前端起8～20mm (推荐检测距离：11mm) 安装孔中心A起32～44mm (推荐检测距离：35mm)
对射型	晶片映射	70℃	E32-A03 2M	890	267	445
			E32-A03-1 2M	890	267	445
			E32-A04 2M	340	102	170
			E32-T24SR 2M	1,170	360	600
			E32-T24S 2M	1,400	420	700

工作电压：
12-24 VDC
输出方式：
NPN/PNP
环境温度：
-25 ~ +70℃
防护等级：
IP65
链接方式：
导线引出 2 m

点击下载PDF 新窗口查看
