检测 | 尺寸 | 形状(mm) | 电缆 | 检测距离(mm) | 光轴直径 | 型号 | |
|---|---|---|---|---|---|---|---|
智能放大器 | |||||||
HS | |||||||
标准 | M3 | 同轴
| IP67 | 不易 折断 R4 | 46 | (φ5μm) | E32-ZC31N 2M |
M6 | 同轴
| IP67 | 320 | E32-ZC11N 2M | |||
长度
| IP67 | R1 | 240 | E32-ZD11N 2M | |||
标准 | M3 |  | IP67 | 不易 折断 R1 | 40 | E32-ZD21R 2M | |
同轴
| IP67 | R25 | 100 | E32-ZC31 2M | |||
 | IP67 | 耐弯 曲R4 | 40 | E32-ZD21 2M | |||
 | IP67 | R25 | 100 | E32-ZD200E 2M | |||
M4 |  | IP67 | 耐弯 曲R4 | 90 | E32-ZD21B 2M | ||
M6 |  | IP67 | 240 | E32-ZD11 2M | |||
 | 不易 折断 R1 | 240 | E32-ZD11R 2M | ||||
同轴
| IP67 | R25 | 400 | E32-ZC200 2M | |||
长度
| IP67 | 400 | E32-ZD200 2M | ||||
 | IP67 | 520 | E32-ZD11L 2M | ||||
φ5 |  | - | - | E32-ZC41 2M + | |||
 | - | - | E32-ZC31 2M + | ||||
小型 | φ1.5 |  | IP67 | 耐弯 曲R4 | 40 | (φ5μm) | E32-ZD22B 2M |
φ3+ |  | IP67 | R4 | 20 | E32-ZD33 2M | ||
※1、检测距离中记载的E3X-NB模式为标准高速HS模式。
※2：最小检测物体为在标准高速HS模式下，将检测距离和灵敏度设定为最佳状态时的值(代表例)。
※3：反射型的检测距离为使用白色绘画用纸时的值。
检测 | 尺寸 | 形状(mm) | 电缆 | 检测距离(mm) | 光轴直径 | 型号 | |
|---|---|---|---|---|---|---|---|
智能放大器 | |||||||
HS | |||||||
标准 | M4 |  | IP67 | 不易 折断 R1 | 700 | φ1 (φ5μm) | E32-ZT11N 2M |
标准 | M3 |  | IP67 | 耐弯 曲R4 | 220 | φ0.5 (φ5μm) | E32-ZT21 2M |
长度
| IP67 | R1 | 150 | E32-ZT21R 2M | |||
 | IP67 | R25 | 250 | E32-ZT200E 2M | |||
M4 |  | IP67 | 不易 折断 R1 | 700 | φ1 (φ5μm) | E32-ZT11R 2M | |
 | IP67 | 耐弯 曲R4 | 900 | E32-ZT11 2M | |||
长度
| IP67 | R25 | 1000 | E32-ZT200 2M | |||
小型 | φ1.5 |  | IP67 | 耐弯 曲R4 | 220 | φ0.5 (φ5μm) | E32-ZT22B 2M |
区域 |  | IP67 | 不易 折断 R1 | 1120 | (φ0.2)*2 | E32-ZT16PR 2M | |
※1、检测距离中记载的E3X-NB模式为标准高速HS模式。
※2：最小检测物体为在标准高速HS模式下，将检测距离和灵敏度设定为最佳状态时的值(代表例)。
可以按以下顺序来选定最佳型号。

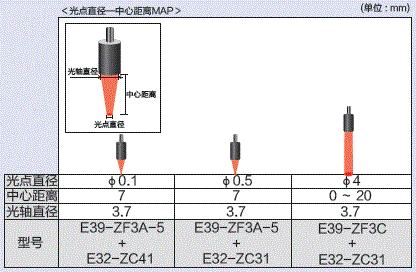

1. 按与检测物体大小相符的光点直径进行选择
※如果检测物体大小不一致时，选择可变光点型会比较方便。
2. 按可设置的距离与中心距离之间的关系进行选择
项目 | 型号类型 | E3X-NB10 | E3X-NB40 |
|---|---|---|---|
控制输出 | NPN输出 | PNP输出 | |
连接方式 | 导线引出型 | ||
光源(发光波长) | 红色4元素LED(625nm) | ||
电源电压 | DC12 ～ 24V±10% 波动(p-p)10% 以下 | ||
消费电流 | 电源电压24V时，标准MOLD：720mW 以下(消费电流30mA以下) | ||

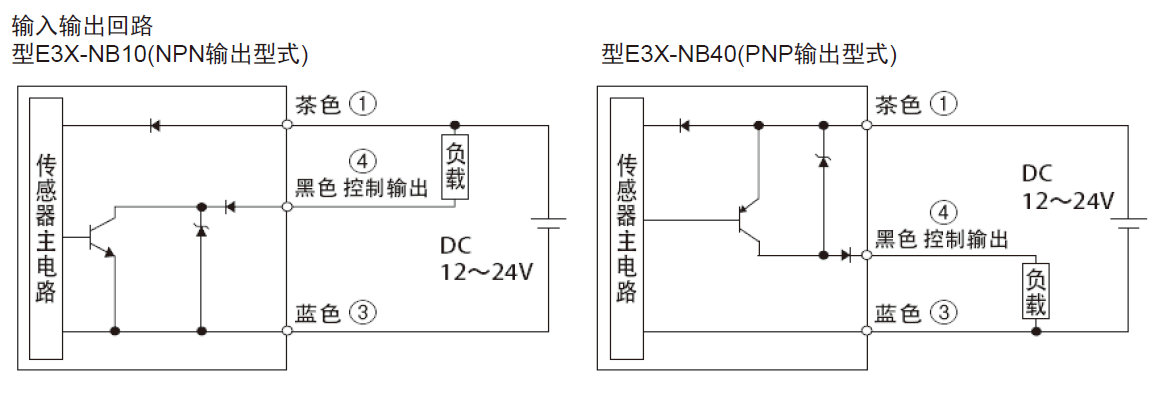

控制输出 | 负载电源电压：DC26.4V 以下、集电极开路输出型 负载电流：1～3 台连接时100mA 以下、4 台以上连接时20mA以下 残留电压：负载电流小于 10mA：1V 以下、负载电流10～100mA：2V 以下 无输出时电流：0.1mA 以下 | ||
保护电路 | 电源逆接保护、输出短路保护、输出逆接保护 | ||
响应时间 | 250μs | ||
感度设定 | 智能调谐(Smart Tuning、2点示教、最大感度调整) | ||
功能 | 定时器 | 无此功能 | |
防止相互干扰 | 无此功能 | ||
使用环境照度 | 受光面照度 白炽灯：20,000lx、太阳光：30,000lx | ||
周围温度范围 | 动作时：1～2 台连接时：-25～+55℃、 3～10 台连接时：-25 ～+50℃、 11～16 台连接时：-25 ～+45℃ 保存时：-30～+70℃(无结冰凝露) | ||
周围湿度范围 | 动作·保存时：35～85%RH(无结冰凝露) | ||
绝缘电阻 | 20MΩ以上(用DC500V 兆欧表) | ||
耐电压 | AC1,000V 50/60Hz 1min | ||
振动(耐久) | 10～55Hz 上下振幅1.5mm X,Y,Z 各方向 2h | ||
冲击(耐久) | 500m/s2 X,Y,Z 各方向 3 次 | ||
重量(本体) | 约65g | ||
材质 | 外壳、外罩：聚碳酸酯(PC)，导线外被：PVC | ||
