E3X-ZV / MZV 智能光纤放大器

品牌：

复制链接

类别：

型号：

电话： 021-31268353 ( 7x24小时技术服务 )
在线咨询 QQ在线加微信

品牌推荐

E3NX-FA 智能光纤放大器

E3X-HD 智能光纤放大器仅用一根手指就能简单、稳定进行检测的超值型

E3X-NA 简易光纤放大器简单、廉价的简易光纤放大器

E3X-DA-S / MDA 数字光纤放大器

E3X-NB 智能光纤放大器

E3X-ZD 数字光纤传感器

产品推荐

E3NX-FA 智能光纤放大器

E3X-HD 智能光纤放大器仅用一根手指就能简单、稳定进行检测的超值型

E3X-NA 简易光纤放大器简单、廉价的简易光纤放大器

E3X-DA-S / MDA 数字光纤放大器

E3X-NB 智能光纤放大器

E3X-ZD 数字光纤传感器

种类

光纤放大器

分类	连接方式	输入输出	型号
分类	连接方式	输入输出	NPN输出	PNP输出
标准机型	导线引出(2m)	1输出	E3X-ZV11 2M	E3X-ZV41 2M
标准机型	省配线接插件	1输出	E3X-ZV6	E3X-ZV8

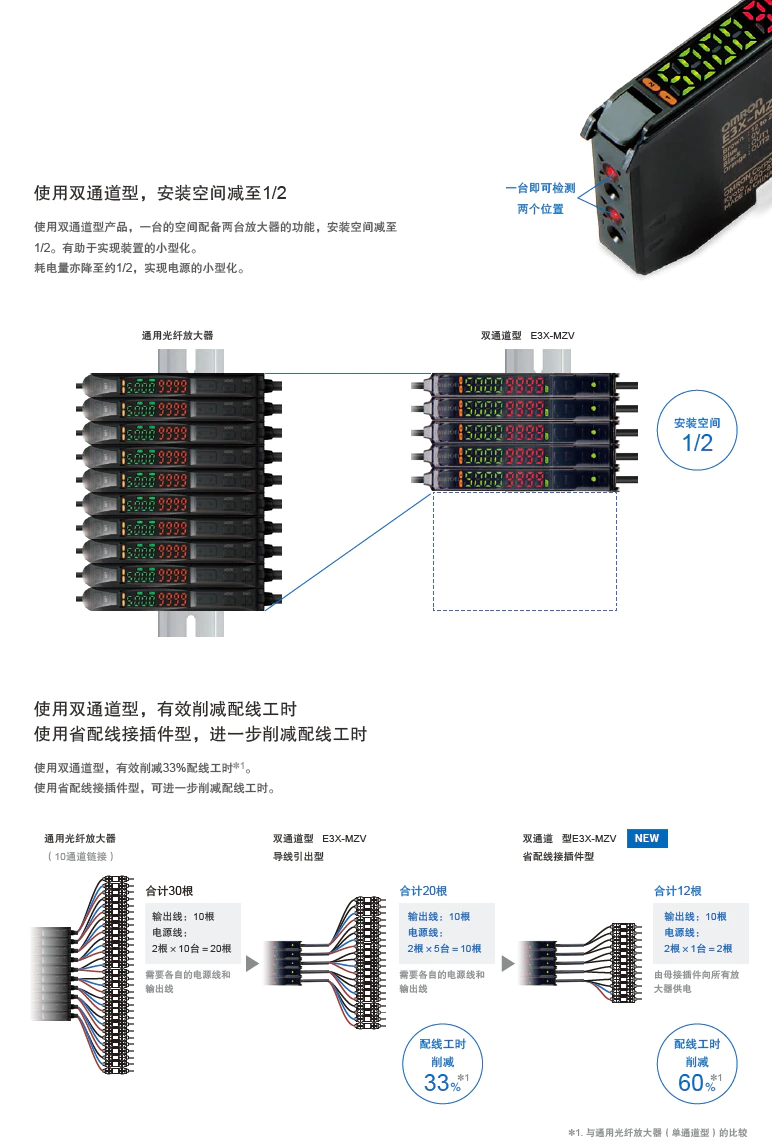

双通道型	导线引出(2m)	2输出	E3X-MZV11 2M	E3X-MZV41 2M
双通道型	省配线接插件	2输出	E3X-MZV6	E3X-MZV8

附件（另售）

省配线接插件（省配线接插件型必需）※附带保护膜

光纤放大器不附带，请务必订购。

种类	导线长度	芯线数	型号	适用光纤放大器型号
母接插件	2m	3线	E3X-CN11	E3X-ZV6 E3X-ZV8
子接插件		1线	E3X-CN12	E3X-ZV6 E3X-ZV8
母接插件		4线	E3X-CN21	E3X-MZV6 E3X-MZV8
子接插件		2线	E3X-CN22	E3X-MZV6 E3X-MZV8

DIN导轨

光纤放大器不附带，请根据需要进行订购。

种类	型号	数量
浅型/全长1m	PFP-100N	1
浅型/全长0.5m	PFP-50N	1

安装配件

光纤放大器不附带，请根据需要进行订购。

型号	数量
E39-L143	1

终端板

光纤放大器不附带，请根据需要进行订购。

型号	数量
PFP-M	1

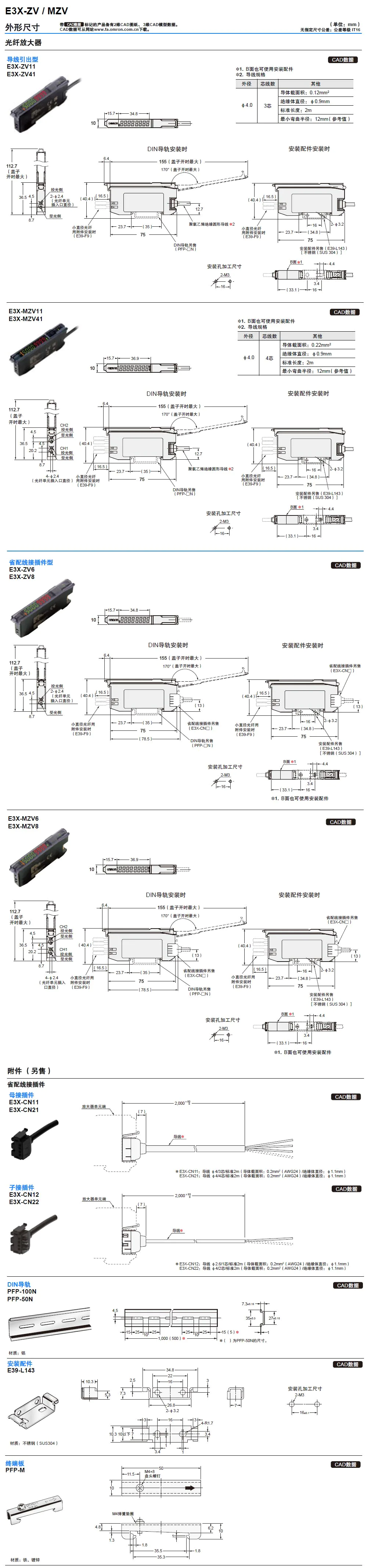

E3X-ZV / MZV

额定规格/性能

类型		标准		双通道型
项目	NPN输出	E3X-ZV11	E3X-ZV6	E3X-MZV11	E3X-MZV6
	PNP输出	E3X-ZV41	E3X-ZV8	E3X-MZV41	E3X-MZV8
	连接方式	导线引出	省配线接插件	导线引出	省配线接插件
输出		1输出		2输出
光源(发光波长)		红色4元素发光二极管(625nm)
电源电压		DC12～24V±10%波动(p-p)10%以下
耗电量		通常模式：720mW以下 (电源电压24V时消耗电流30mA以下/电源电压12V时消耗电流60mA以下)环保功能ON：530mW以下 (电源电压24V时消耗电流22mA以下/电源电压12V时消耗电流44mA以下)		通常模式：820mW以下 (电源电压24V时、电流消耗35mA以下/电源电压12V时、电流消耗69mA以下)环保功能ON：600mW以下 (电源电压24V时、电流消耗25mA以下/电源电压12V时、电流消耗50mA以下)

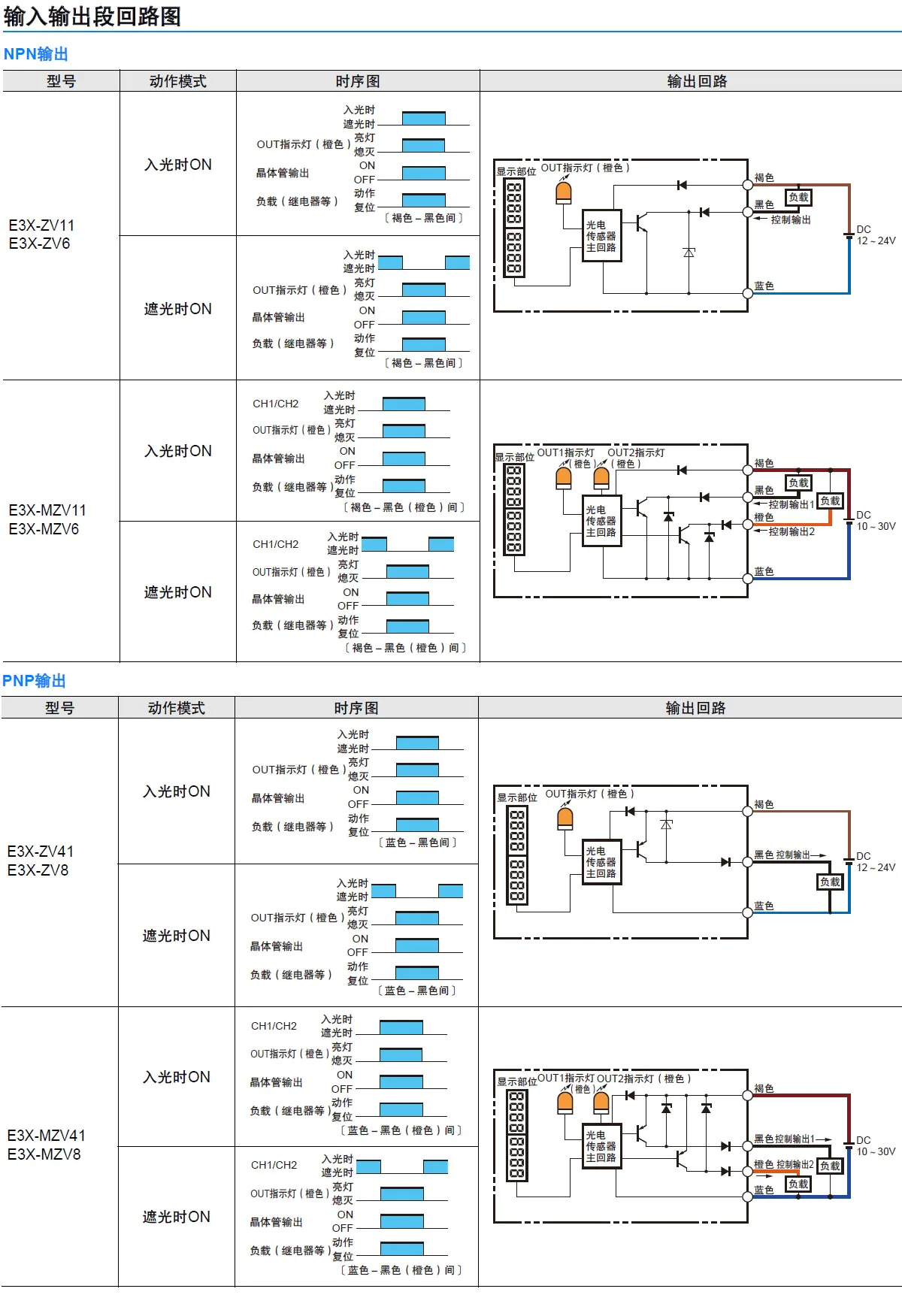

控制输出		负载电源电压：DC26.4V以下、集电极开路输出型 (NPN/PNP输出因型号而异)负载电流：100mA以下 (残留电压负载电流小于10mA：1V以下、负载电流10～100mA：2V以下)无输出时电流：0.1mA以下
指示灯		7段显示(阈值显示：绿色+受光量显示：红色)显示方向：可切换通常/反转显示 SmartTuning指示灯(绿色)仅限标准型：OUT指示灯(橙色) 仅限双通道型：OUT1/2指示灯(橙色)、CH指示灯(绿色)
保护回路		电源逆接保护、输出短路保护、输出逆接保护
响应时间	超高速模式(SHS)	动作、复位：各50μs		动作、复位：各100μs
	高速模式(HS)	动作、复位：各250μs*1		动作、复位：各250μs*2
	标准模式(Stnd)	动作、复位：各1ms*3		动作、复位：各1ms*4
	超大功率模式(GIGA)	动作、复位：各16ms		动作、复位：各16ms

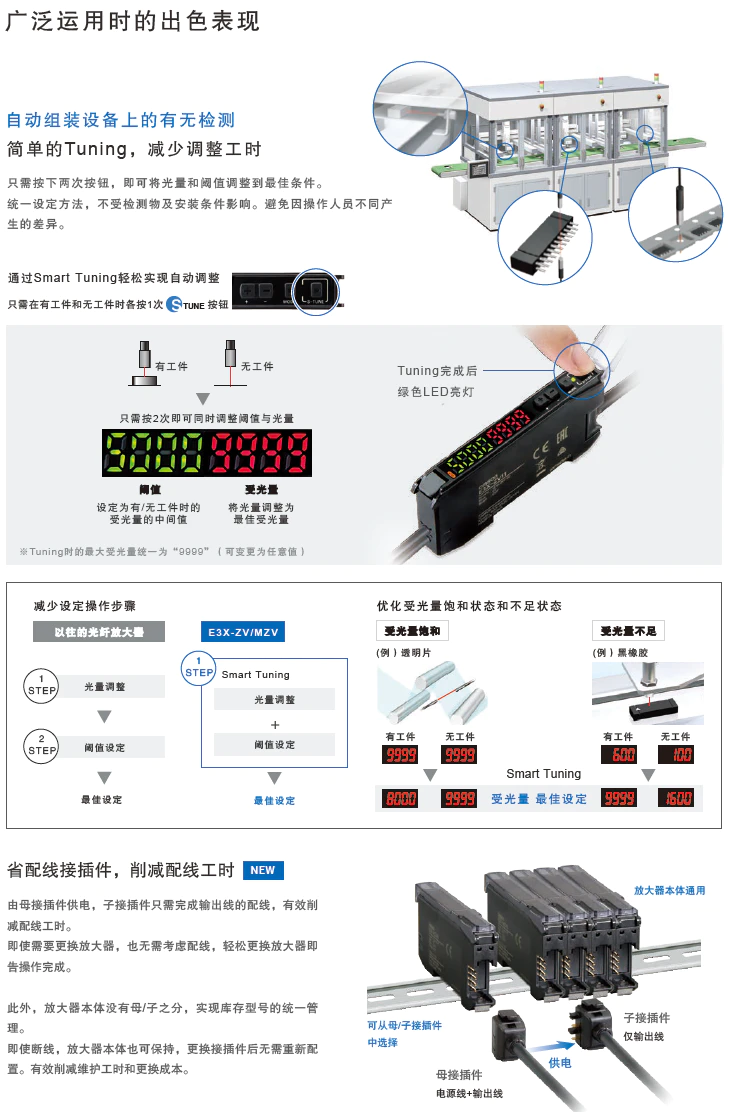

灵敏度调整		SmartTuning【2点Tuning/电源Tuning/百分比Tuning(-99%～+99%)/最大灵敏度Tuning/全自动Tuning/定位Tuning】或手动调整
抗干扰功能		投光周期设定切换式(最多4台)		投光周期设定切换式(最多2台)。或最多2台E3X-ZV(台数优先模式)和1台E3X-MZV。
功能	DPC(受光量自动补正)	有
	ATC(阈值自动补正)	有
	定时器	定时器功能无效/OFF延迟/ON延迟/单触发 1～9999ms
	归零	可显示负值(阈值也偏移)
	设定复位	可在原始复位(出厂状态)/用户复位(保存的状态)中选择
	环保功能	可从OFF(数字显示亮灯)/ECO(数字显示熄灭)中选择
	电源Tuning设定	可从ON/OFF中选择
使用环境照度		受光面照度白炽灯：20,000lx以下、太阳光：30,000lx以下
周围温度范围		动作时：-25～+55℃/保存时：-30～+70℃ (无结冰、无结露)
周围湿度范围		动作、保存时：各35～85%RH(无结冰、无结露)
绝缘电阻		20MΩ以上(DC500V兆欧表)
耐电压		AC1,000V50/60Hz1min
振动(耐久)		10～55Hz上下振幅1.5mmX、Y、Z各方向2h
冲击(耐久)		500m/s²X、Y、Z各方向3次
重量(包装状态/仅本体)		约95g/约65g	约45g/约20g	约100g/约75g	约45g/约20g
材质	外壳	聚碳酸酯(PC)
	外罩	聚碳酸酯(PC)
	导线	聚氯乙烯(PVC)
附件		使用说明书、合规性表单

*1.抗干扰功能响应时间优先模式时2台：350μs 3台：400μs/台数优先模式时4台：700μs
*2.使用抗干扰功能时：700μs
*3.抗干扰功能台数优先模式时4台：1.6ms
*4.使用抗干扰功能时：1.6ms

检测距离

螺钉型

检测方式	检测方向	尺寸	型号	检测距离(mm)
检测方式	检测方向	尺寸	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型	直角	M4	E32-T11N 2M	2000	1000	700	280
	直角		E32-LT11N 2M	4,000 *	3500	2300	920
	直线		E32-T11R 2M	2000	1000	700	280
			E32-LT11 2M	4,000 *	4,000 *	2700	1080
			E32-LT11R 2M	4,000 *	3500	2300	920
反射型	直角	M3	E32-C31N 2M	110	50	46	14
		M3	E32-C21N 2M	290	130	90	39
		M4	E32-D21N 2M	840	350	240	100
		M6	E32-C11N 2M	780	350	320	100
		M6	E32-LD11N 2M	840	350	240	100
	直线	M3	E32-D21R 2M	140	60	40	16
			E32-C31 2M	330	150	100	44
			E32-C31M 1M	330	150	100	44
		M4	E32-D211R 2M	140	60	40	16
		M6	E32-D11R 2M	840	350	240	100
			E32-CC200 2M	1400	600	400	180
			E32-LD11 2M	860	360	250	110
			E32-LD11R 2M	840	350	240	100

*光纤单侧长2m，因此为4,000mm。

圆柱型

检测方式	尺寸	检测方向	型号	检测距离(mm)
检测方式	尺寸	检测方向	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型	φ1	顶视	E32-T223R 2M	450	250	150	60
	φ1.5		E32-T22B 2M	680	400	220	90
	φ3		E32-T12R 2M	2000	1000	700	280
	φ3	侧视	E32-T14LR 2M	750	450	260	100
反射型	φ1.5	顶视	E32-D22B 2M	140	60	40	16
	φ1.5+φ0.5		E32-D43M 1M	28	12	8	4
	φ3		E32-D22R 2M	140	60	40	16
			E32-D221B 2M	300	140	90	40
			E32-D32L 2M	700	300	200	90
	φ3+φ0.8		E32-D33 2M	70	30	20	8

扁平型

检测方式	检测方向	型号	检测距离(mm)
检测方式	检测方向	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型	顶视	E32-T15XR 2M	2000	1000	700	280
	侧视	E32-T15YR 2M	750	450	260	100
	平视	E32-T15ZR 2M	750	450	260	100
反射型	顶视	E32-D15XR 2M	840	350	240	100
	侧视	E32-D15YR 2M	200	100	52	24
	平视	E32-D15ZR 2M	200	100	52	24

套管型

检测方式	检测方向	型号	检测距离(mm)
检测方式	检测方向	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型	侧视	E32-T24R 2M	170	100	50	20
	侧视	E32-T24E 2M	450	250	150	60
	顶视	E32-T33 1M	150	90	50	20
		E32-T21-S1 2M	510	300	170	68
		E32-TC200BR 2M	2000	1000	700	280
反射型	侧视	E32-D24R 2M	70	30	20	8
	侧视	E32-D24-S2 2M	120	53	45	14
	顶视	E32-D43M 1M	28	12	8	4
		E32-D331 2M	14	6	4	2
		E32-D33 2M	70	30	20	8
		E32-D32-S1 0.5M	63	27	18	7
		E32-D31-S1 0.5M	63	27	18	7
		E32-DC200F4R 2M	140	60	40	16
		E32-D22-S1 2M	250	110	72	30
		E32-D21-S3 2M	250	110	72	30
		E32-DC200BR 2M	840	350	240	100
		E32-D25-S3 2M	250	110	72	30

小光点反射

种类	光点直径	中心距离 (mm)	型号	检测距离(mm)
种类	光点直径	中心距离 (mm)	型号	GIGA模式	标准模式	高速模式	超高速模式
可变光点	φ0.1～0.6	6～15	E32-C42 1M+E39-F3A	6～15mm，光点直径φ0.1～0.6mm
可变光点	φ0.3～1.6	10～30	E32-C42 1M+E39-F17	10～30mm，光点直径φ0.3～1.6mm
平行光	φ4	0～20	E32-C31 2M+E39-F3C	0～20mm，光点直径φ4mm以下
平行光	φ4	0～20	E32-C31N 2M+E39-F3C	0～20mm，光点直径φ4mm以下
一体型	φ0.1	5	E32-C42S 1M	5mm，光点直径φ0.1mm
一体型	φ6	50	E32-L15 2M	50mm，光点直径φ6mm
小光点	φ0.1	7	E32-C41 1M+E39-F3A-5	7mm，光点直径φ0.1mm
	φ0.5		E32-C31 2M+E39-F3A-5	7mm，光点直径φ0.5mm
	φ0.5		E32-C31N 2M+E39-F3A-5	7mm，光点直径φ0.5mm
	φ0.2	17	E32-C41 1M+E39-F3B	17mm，光点直径φ0.2mm
	φ0.5		E32-C31 2M+E39-F3B	17mm，光点直径φ0.5mm
	φ0.5		E32-C31N 2M+E39-F3B	17mm，光点直径φ0.5mm
	φ3	50	E32-CC200 2M+E39-F18	50mm，光点直径φ3mm
	φ3	50	E32-C11N 2M+E39-F18	50mm，光点直径φ3mm

大功率

种类	检测方向	开口角	型号	检测距离(mm)
种类	检测方向	开口角	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型一体型	直角	15°	E32-LT11N 2M	4,000 *2	3500	2300	920
	顶视	10°	E32-T17L 10M	20,000 *1	20,000 *1	20,000 *1	8000
		15°	E32-LT11 2M	4,000 *2	4,000 *2	2700	1080
		15°	E32-LT11R 2M	4,000 *2	3500	2300	920
	侧视	30°	E32-T14 2M	4,000 *2	4,000 *2	4,000 *2	1800
对射型装有透镜	直角	12°	E32-T11N 2M+E39-F1	4,000 *2	4,000 *2	4,000 *2	2000
	直角	6°	E32-T11N 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	3600
	顶视	12°	E32-T11R 2M+E39-F1	4,000 *2	4,000 *2	4,000 *2	2000
	顶视	6°	E32-T11R 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	3600
	侧视	60°	E32-T11R 2M+E39-F2	1450	800	500	200
	顶视	12°	E32-T11 2M+E39-F1	4,000 *2	4,000 *2	4,000 *2	1860
	顶视	6°	E32-T11 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	4,000 *2
	侧视	60°	E32-T11 2M+E39-F2	2300	1320	860	320
	顶视	12°	E32-T51R 2M+E39-F1	4,000 *2	4,000 *2	3900	1500
	顶视	6°	E32-T51R 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	4,000 *2
	侧视	60°	E32-T51R 2M+E39-F2	1400	720	500	200
	顶视	12°	E32-T81R-S 2M+E39-F1	4,000 *2	4,000 *2	2700	1000
	顶视	6°	E32-T81R-S 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	1800
	侧视	60°	E32-T81R-S 2M+E39-F2	1000	550	360	140
	顶视	12°	E32-T61-S 2M+E39-F1	4,000 *2	4,000 *2	4,000 *2	1800
	顶视	6°	E32-T61-S 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	3100
	侧视	60°	E32-T61-S 2M+E39-F2	1680	900	600	240
	顶视	12°	E32-T51 2M+E39-F1-33	4,000 *2	4,000 *2	2300	1400
	顶视	6°	E32-T51 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	4,000 *2
反射型一体型	顶视	4°	E32-D16 2M	40～2,800	40～1,400	40～900	40～480

*1. 光纤单侧长10m，因此为20,000mm。

*2. 光纤单侧长2m，因此为4,000mm。

窄视野

检测方式	检测方向	开口角	型号	检测距离(mm)
检测方式	检测方向	开口角	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型	侧视	1.5°	E32-A03 2M	3220	1780	1200	500
		1.5°	E32-A03-1 2M	3220	1780	1200	500
		3.4°	E32-A04 2M	1280	680	450	200
		4°	E32-T24SR 2M	4,000 *	2200	1460	580
			E32-T24S 2M	4,000 *	2600	1740	700
			E32-T22S 2M	4,000 *	3800	2500	1000

*光纤单侧长2m，因此为4,000mm。

无背景检测

检测方向	型号	检测距离(mm)
检测方向	型号	GIGA模式	标准模式	高速模式	超高速模式
平视	E32-L16-N 2M	0～15			0～12
平视	E32-L24S 2M	0～4
侧视	E32-L25L 2M	5.4～9(中心7.2)

透明体检测（回归反射型）

检测方向	特点	尺寸	型号	检测距离(mm)
检测方向	特点	尺寸	型号	GIGA模式	标准模式	高速模式	超高速模式
回归反射型	薄膜检测	M3	E32-C31 2M +E39-F3R +E39-RP37	250		200	-
	方型	-	E32-R16 5M	150～1,500
	螺钉型	M6	E32-R21 2M	10～250
	螺母型	M6	E32-LR11NP 2M +E39-RP1	1350	1200	1000	550

透明体检测（限定反射型）

检测方式	特点	检测方向	型号	检测距离(mm)
检测方式	特点	检测方向	型号	GIGA模式	标准模式	高速模式	超高速模式
限定反射型	小型	平视	E32- L24S 2M	0～4
	标准		E32-L16-N 2M	0～15			0～12
	玻璃基板校准70℃		E32-A08 2M	10～20			-
	标准/长距离		E32-A12 2M	12～30			-
	侧视形状	侧视	E32-L25L 2M	5.4～9(中心7.2)
	玻璃基板映射70℃	顶视	E32-A09 2M	15～38			-

耐化学品/耐油

检测方式	种类	检测方向	型号	检测距离(mm)
检测方式	种类	检测方向	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型	耐油	直角	E32-T11NF 2M	4,000 *1	4,000 *1	4,000 *1	2200
	耐化学品/耐油	顶视	E32-T12F 2M	4,000 *1	4,000 *1	4,000 *1	1600
		顶视	E32-T11F 2M	4,000 *1	4,000 *1	2600	1000
		侧视	E32-T14F 2M	1400	800	500	200
	耐化学品/耐油150℃	顶视	E32-T51F 2M	4,000 *1	2800	1800	700
反射型	半导体：清洗、显影、蚀刻60℃	顶视	E32-L11FP 5M	透镜前端起8～20mm(推荐检测距离：11mm) 安装孔中心A起19～31mm(推荐检测距离：22mm)
	半导体：剥离85℃		E32-L11FS 5M	透镜前端起8～20mm(推荐检测距离：11mm) 安装孔中心A起32～44mm(推荐检测距离：35mm)
	耐化学品/耐油		E32-D12F 2M	-*2	190	130	60
	仅电缆耐化学品		E32-D11U 2M	840	350	240	100

*1. 光纤单侧长2m，因此为4,000mm。

*2. 即使没有检测物体，也会因氟树脂反射而变为入光状态。

耐弯曲

检测方式	尺寸	型号	检测距离(mm)
检测方式	尺寸	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型	φ1.5	E32-T22B 2M	680	400	220	90
	M3	E32-T21 2M	680	400	220	90
	M4	E32-T11 2M	2500	1350	900	360
	方型	E32-T25XB 2M	500	300	170	70
反射型	φ1.5	E32-D22B 2M	140	60	40	16
	M3	E32-D21 2M	140	60	40	16
	φ3	E32-D221B 2M	300	140	90	40
	M4	E32-D21B 2M	300	140	90	40
	M6	E32-D11 2M	840	350	240	100
	方型	E32-D25XB 2M	240	100	60	30

耐热

检测方式	耐热温度	型号	检测距离(mm)
检测方式	耐热温度	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型	100℃	E32-T51R 2M	1600	800	560	225
	150℃	E32-T51 2M	2800	1500	1000	400
	200℃	E32-T81R-S 2M	1000	550	360	140
	350℃	E32-T61-S 2M	1680	900	600	240
反射型	100℃	E32-D51R 2M	670	280	190	80
	150℃	E32-D51 2M	1120	450	320	144
	200℃	E32-D81R-S 2M	420	180	120	54
	300℃	E32-A08H2 2M	10～20			-
	300℃	E32-A09H2 2M	20～30(中心25)			-
	350℃	E32-D611-S 2M	420	180	120	54
	350℃	E32-D61-S 2M	420	180	120	54
	400℃	E32-D73-S 2M	280	120	80	36

区域检测

检测方式	类型	检测宽度	型号	检测距离(mm)
检测方式	类型	检测宽度	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型	区域	11mm	E32-T16PR 2M	3100	1700	1120	440
		11mm	E32-T16JR 2M	2750	1500	960	380
		30mm	E32-T16WR 2M	4,000 *	2600	1700	680
反射型	阵列	11mm	E32-D36P1 2M	700	300	200	90

*光纤单侧长2m，因此为4,000mm。

液位检测

检测方式	管径	特点	型号	检测距离(mm)
检测方式	管径	特点	型号	GIGA模式	标准模式	高速模式	超高速模式
管安装	φ3.2/6.4/9.5	稳定余量检测	E32-A01 5M	适用管：φ3.2/6.4/9.5的透明管，推荐壁厚1mm
	φ8～10	多个联装使用	E32-L25T 2M	适用管：φ8～10mm的透明管，推荐壁厚1mm
	无限制	大型管	E32-D36T 5M	适用管：透明管，无直径限制
接液 (耐热200℃)	-	-	E32-D82F1 4M	接液型

耐真空

检测方式	耐热温度	型号	检测距离(mm)
检测方式	耐热温度	型号	GIGA模式	标准模式	高速模式	超高速模式
对射型	120℃	E32-T51V 1M	720	400	260	100
	120℃	E32-T51V 1M+E39-F1V	2,000 *	2,000 *	1360	520
	200℃	E32-T84SV 1M	1760	950	640	260

*光纤单侧长1m，因此为2,000mm。

FPD/半导体/太阳能电池行业

检测方式	应用	使用温度	型号	检测距离(mm)
检测方式	应用	使用温度	型号	GIGA模式	标准模式	高速模式	超高速模式
限定反射型	检测玻璃的有无	70℃	E32-L16-N 2M	0～15			0～12
	玻璃基板校准	70℃	E32-A08 2M	10～20			-
		300℃	E32-A08H2 3M	10～20			-
		70℃	E32-A12 2M	12～30			-
	玻璃基板映射	70℃	E32-A09 2M	15～38			-
	玻璃基板映射	300℃	E32-A09H2 2M	20～30(中心25)			-
	WET工序 (清洗、显影、蚀刻)	60℃	E32-L11FP 5M	透镜前端起8～20mm(推荐检测距离：11mm) 安装孔中心A起19～31mm(推荐检测距离：22mm)
	WET工序(剥离)	85℃	E32-L11FS 5M	透镜前端起8～20mm(推荐检测距离：11mm) 安装孔中心A起32～44mm(推荐检测距离：32mm)
对射型	晶片映射	70℃	E32-A03 2M	3220	1780	1200	500
			E32-A03-1 2M	3220	1780	1200	500
			E32-A04 2M	1280	680	450	200
			E32-T24SR 2M	4,000 *	2200	1460	580
			E32-T24S 2M	4,000 *	2600	1740	700

*光纤单侧长2m，因此为4,000mm。

发光光源：
红色4元素发光二极管(625nm)
接线方式：
直流3线
工作电压：
12-24 VDC
输出方式：
NPN/PNP 常开/常闭
环境温度：
-30 ~ +70℃
外壳材质：
聚碳酸酯(PC)
链接方式：
导线引出 / 省配线接插件

点击下载PDF 新窗口查看

新闻动态

解决方案

常见问题

E3X-ZV / MZV 智能光纤放大器

种类

光纤放大器

附件（另售）

省配线接插件（省配线接插件型必需）※附带保护膜

光纤放大器不附带，请务必订购。

DIN导轨

光纤放大器不附带，请根据需要进行订购。

安装配件

光纤放大器不附带，请根据需要进行订购。

终端板

光纤放大器不附带，请根据需要进行订购。

E3X-ZV / MZV

额定规格/性能

检测距离

螺钉型

*光纤单侧长2m，因此为4,000mm。

圆柱型

扁平型

套管型

小光点反射

大功率

*1. 光纤单侧长10m，因此为20,000mm。

*2. 光纤单侧长2m，因此为4,000mm。

窄视野

*光纤单侧长2m，因此为4,000mm。

无背景检测

透明体检测（回归反射型）

透明体检测（限定反射型）

耐化学品/耐油

*1. 光纤单侧长2m，因此为4,000mm。

*2. 即使没有检测物体，也会因氟树脂反射而变为入光状态。

耐弯曲

耐热

区域检测

*光纤单侧长2m，因此为4,000mm。

液位检测

耐真空

*光纤单侧长1m，因此为2,000mm。

FPD/半导体/太阳能电池行业

*光纤单侧长2m，因此为4,000mm。
